LCR表设计成功了！

xjw01

电桥平衡时，以及平平衡点周围30倍与1/30范围，精度可达到0.5%
超出此范围，误差变大。在30倍与/30之内，可按300字的精度测算精度，即0.3%，做为误差指标，最好留下余量，即0.5%，个人建议使用1%，因为采用色环电阻，推荐精度是1%，这样取材最方便。
在距离平衡点1/300及300倍处，误差加大10倍，如如果再超此范围，直接采用零点非线性误差1到2字即可，相当于满度值的1/(300*30)=1/10000，如100欧档，固有常数误差是100/10000=10毫欧。

qwer1234

回复 16# xjw01


    想做一个 有沒多余的PCB板卖

xjw01

四、关于误差
电桥平衡时，以及平平衡点周围30倍与1/30范围，精度可达到0.5%
超出此范围，误差变大。在30倍与/30之内，可按300字的精度测算精度，即0.3%，做为误差指标，最好留下余量，即0.5%，个人建议使用1%，因为采用色环电阻，推荐精度是1%，这样取材最方便。
在距离平衡点1/300及300倍处，误差加大10倍，如如果再超此范围，直接采用零点非线性误差1到2字即可，相当于满度值的1/(300*30)=1/10000，如100欧档，固有常数误差是100/10000=10毫欧。
电感分辨力约为1.3uH，即1kHz频率下，100欧/400字/30=8.3毫欧对应的感抗。
电容分辨力约为0.1pF，即1kHz频率下，100k欧*600字*30=1800兆欧对应的容抗。
最小分辨力与最小测值不相同，因为检波器存在零点检波门槛，所以最小值测量估计比分辨力大一至两倍。
Q值精度比较特殊。显示为98，并不是说它的精度是1%，我们对它取倒数后，保留到小数点以下第三位，变成0.010，小数点以下第三位就是误差位，约两三字误差。即0.010的误差可以达到30%，对应的Q=98的误差也高达30%
Q值的误差实际上是X和R二者中精度最低的那个。X与R在这个LCR表，是用同等增益系数放大器取得的。当X在1倍量程处取得1%精度，对于Q=100，R将在1/100量程入取得结果。表头的平均读值安500字计算，那么1/100量程入只有5字，此时，R的误差将高达20%至40%（一到两字误差）

如果许可采用+-15V供电，并把激励电压调小一点，运放不易过载，测X与R当中的小量时，增加放大器的增益来测量，那么高Q值测定的精度将明显提高数倍。
这个表的高Q值测定，与Q表比较，还有很大距离。
所以，程序中，我把Q值最大显示限制为999，实际上Q值在100至999之间，精度已经很差了。
这与Q表不同：
Q表测量Q值小于5时，精度很差，LCR表测量Q小于5，精度很高。
Q表测量Q值大于5，小于2000，精度很好，而此时LCR表的表现却很差。

程序有误，已更正

xjw01

回复 17# qwer1234


    目前没有打算做PCB板。
因为，我这边寄出的邮费高达35元，不合算的。

7r093

祝贺,楼主给力.

362647315

回复 19# xjw01
把测电容的ESR功能加上去吧

xjw01

这个LCR表，表身就含有ESR的测量
需要一个10kHz才能准确测量ESR
用1kHz测量ESR，所得结果偏大一点。

xjw01

把100Hz的带通滤波器换为10kHz，程序中把100Hz DDS改为10kHz的，这样就具备了10kHz的测量功能。
DDS输出滤波用了三节RC，有两个转折频率，最低的控制在1.5kHz左右，这三节滤波器改为5节RC，转折频率控制在15kHz即可，最好使用一节RC级两节LC来滤波构成椭圆滤波器，效果很好，同时调整后级输出运放的增益，使得输出幅度在0.3伏左右，峰峰为0.6V。

这个DDS可以输出1Hz到20kHz之间的任意频率。


图中的晶振是32MHz的

ljj8580

想做一个 有沒多余的PCB板卖

362647315

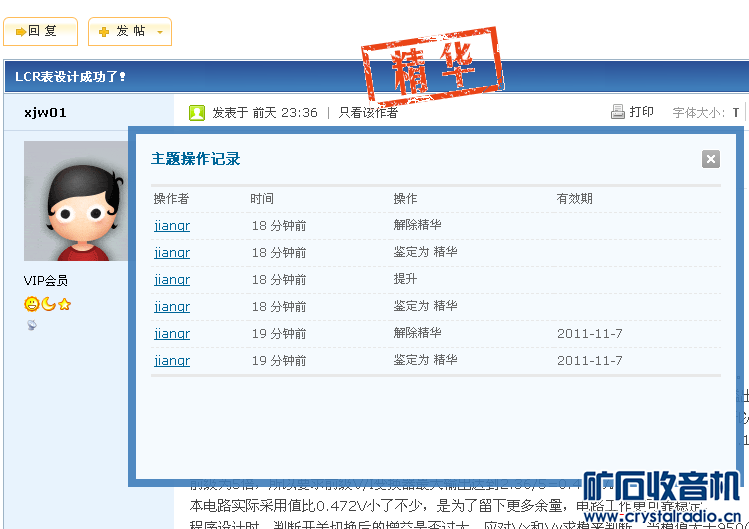

版主犹豫不定啊，操作了多次

xjw01

我在第一楼的设计要点中的检波器的计算有误差，实际上电路是倍压检波，所以电压计算少了一半。
因此容易造高阻测量益出，我实际测量中没有溢出，是因为信号源与移相控制信号有相位差，所以Vx与Vy没有溢出。
可能得再修改一下电路参数才更合理。不然，1kHz档不溢出，100Hz档会溢出的风险。

xjw01

干脆再动一次手术，解决上述问题，同时加入10kHz档。
这样就变成100Hz、1kHz、10kHz的LCR表。
电路基本不用做太大的改动。

362647315

加入10kHz档,能准确测量ESR严重支持出套件时麻烦通知一下谢谢！
