LCR表设计成功了！

xjw01

已设计好，并调试成功，精度良好。

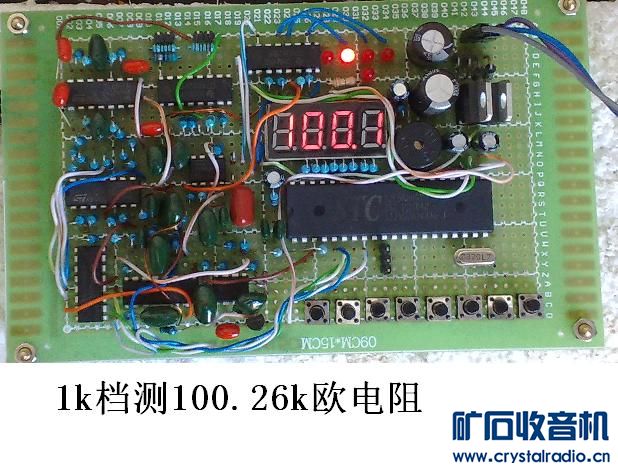

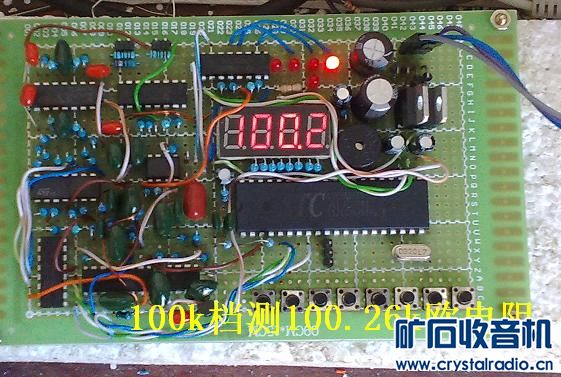

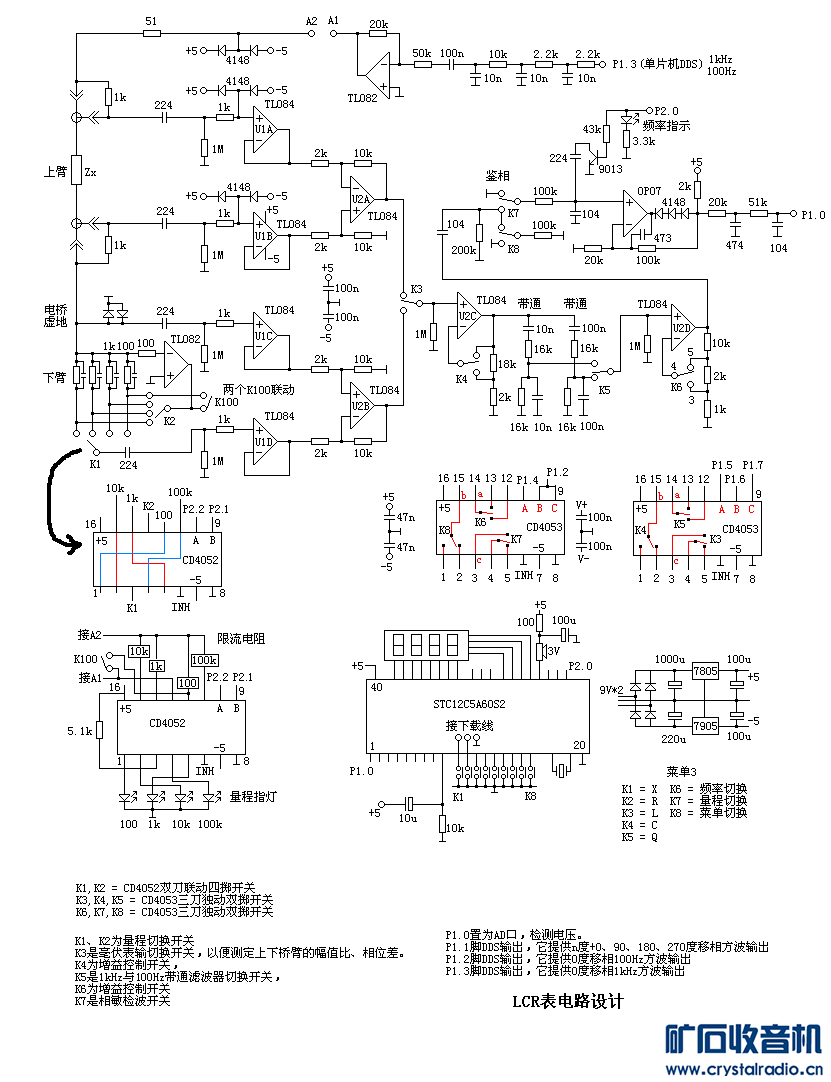

DIY数字电桥说明

一、设计要点：
1、放大器的增益要控制好，开关切换到最低增益时，输入Zx短路时，所有运放不应过载。为了得到最佳分辨率，满载输入时，应使表头读数对应AD的满量程，但AD应留下10%的余量，防止信号源幅度漂移时表头溢出。
对于这个LCR表，表头满量程设计为1000字左右，约对应4.5V输入。OP07放大6倍，所以OP07的输入端对应的电压为4.5/6=0.75V；由于采用半波平均值检波，所以为了得到0.75V电压，输入需要0.75*3.14=2.36V峰值。TL084最大输出可达4V，所以不过载。中间两级TL084，最小增益为1，最大为30倍。
前级为5倍，所以要求前级V/I变换器最大输出达到2.36/5=0.472V。
本电路实际采用值比0.472V小了不少，是为了留下更多余量，电路工作更可靠稳定。
程序设计时，判断开关切换后的增益是否过大，应对Vx和Vy求模来判断，当模值大于950(接近满量程)，说明增益过大。不能单单使用Vx或Vy来判断过载情况。因为，Vx或Vy其中的一个值可能非常小。
2、交流放大器由多级放大器构成，设计时，不论增益开关处于那个状态，应保证第n级运输出信号大于等于第n-1级放大器的输出信号。道理是：当不满足上述条件时，前级可能过载失真，而程序全然不知。在音响系统中，前级调音台过载，可以被电平指示灯显示，也可以被耳朵听出来，这时，我们就可以调大后级功放音量，调小前级调音台的增益，这样就不会失真了。但是，单片机程序没有金耳朵，所以中间级电路本身不得过载，以免造成单片机误判。运放的最大输出能力相同，所以最好的办法就是后级输出幅度大于等于前级输出，那么过载现象必然引起后级输出过大，进而毫伏表超量程，程序立刻知道电路过载了。
3、V/I变换器问题。
V/I变换器也存在过载问题，也要消除它，虽然人工切换量程时可以判断它是否过载，但对于没有经验的使用者来说，并不容易，因为，用眼睛看失真，不如耳朵听失真来得容易。
V/I变换器过载的原因有二，首先，那个运放的反馈回路接了500欧左右内阻的电子开关，它相当于输出衰减器；其次，TL082内部串接了300电阻，也是一个限流衰减。这样一来，100欧档为了得到0.472V，TL082内部电压将是0.472*(500+300+100)/100 = 4.25V，此时，内部有轻微过载。
为了解决过载问题，采用以下方法：考虑到信号源TL082也有过载问题，所以上臂限流电路与下臂电阻电路设计成对称的电路，那么只要信号源不过载，V/I变换器也不过载。
此外，V/I变换器的100欧档，采用了机械输助开关，那么相同电流下，更不容易过载的。
4、信号源
前述，V/I与限流器采用对称结构时，Zx短路，V/I变换器输出端的电压与信号源输出端是一样的。理想V/I输出的上限是0.472V，那么信号源也应是能够输出0.472V。本电路采用0.28V峰值（1kHz），100Hz时比该值大一些。它们都比0.472V小了不少。这样，DDS滤波器元件参数不同时，许可的幅度误差就比较大。
5、灵每度极限
a、可控增益放大器的可调范围。本电路最大与电小增益的关系是30倍，意味着最小分辨为1/30字。设下臂电压对应333字(100欧)，那么每字对应0.3欧，1/30字对应10毫欧
约最小分辨到下臂电阻的1/10000
b、同理，上臂的最大量程，也是约为下臂的10000倍。
所以，量限约为10毫欧到1000兆欧
1pF电容在1kHz时的容抗是159兆欧，小于1000兆欧，所以pF级电容可以被本表准确测量。
二、使用要点：
菜单1：开机启动默认菜单
使用8键加1键切换到菜单1
使用8键加2键切换到菜单2
使用8键加3键切换到菜单3
……
1键：显示串联电抗X
2键：显示串联电阻R
3键：显示串联电感L
4键：显示串联电容C
5键：显示Q值
6键：频率切换，100Hz时，指示灯亮起，1kHz时不亮
7键：量程切换，4个指示灯轮跳
8键：菜单切换键
显示单位表示：
10的-12次方，显示为“P”
10的-9次方，显示为“n”
10的-6次方，显示为“u”
10的-3次方，显示为“大n”
10的0次方，显示为“小O”
10的3次方，显示为“三横”
10的6次方，显示为“d”
残余电抗。本表存在残余电抗。为此，测量pF级电容，先不接被测电容，测量出本底电容，我的LCR表本底是3.5pF，然后接上电容测量，若测得23.3pF，那么实际电容就是23.3-3.5=19.8pF，此法与Q表测得的电容比对，1字不差。
测小电阻时，切换到100欧档，按下机械开关，可以增加灵敏度数倍。测量后，弹出开关，以免影响其它档。
扩屏显示小数位：按下当前显示值对应的键，就会显示为四位模式，但“单位”不显示了。再按一下1至5任意键，退出四位模式。本LCR表达不到4位的精度，所以通常无需采用4位显示。有时显示1.xx的数值，觉得精度不够，可以按此法扩展一下位数。
  菜单2：
1键：显示并联电抗X
2键：显示并联电阻R
3键：显示并联电感L
4键：显示并联电容C
5键：显示Q值
6键：频率切换，100Hz时，指示灯亮起，1kHz时不亮
7键：量程切换，4个指示灯轮跳
8键：菜单切换键
单位显示同上
  菜单3：
这是调试菜单
1键：增益切换键，切换时，显示屏暂时跳出置位信号数秒钟，
3键：K3切换键，切换时，显示屏暂时跳出置位信号数秒钟
4键：相位旋转键，切换时，显示屏暂时跳出置位信号数秒钟，相位旋转的顺序是0度、180度、90度、270度
本菜单下，屏显内容是AD的读值。
在此菜单下，可以检测检波非线性。方法是：Zx接上一个10k电阻，切换到菜单3，用1键把增益置为0位，利用3键和4键，找一个读值为30以下的。接下来，1键更改增益，并记录读值。例如，得到27，87，297，897，理论增益关系是1、3、10、30，所以，以上显示值说明检波器线性度良好，但存在0点误差3字。以上数据统一加3字就正确了。我在程序中，已经做了加3处理。不同的CD4053的检波效果可能有所不同，所以建议实测零点误差，然后更改此语句
   if(c) c+=3;    //零点非线性改正
三、制作要点：
V/I变换器上的4个电阻要精确，最好优于0.5%
中间放大器，关系到1：3：10：30增益切换关系的4个电阻（2k、18k、1k、2k），比值关系要准确。请使用4位半的表筛选。
5倍放大器，上、下臂的热端关联的2k与10k电阻要准确，确保上下臂增益相同。冷曾端（虚地）的2k与10k电阻，不要求精度很高。
电源变压器使用8V*2或9V*2，其中7905与7805无需加散热器。接变压器的排针与接下载线的排针最好区别开，如果不区分，万一把9V电源插到下载线排针，单片机或电路有烧的可能，当然通不会烧的。
接线完成后，检查的关键是：每个IC电源和地线有没有接错。电源没接错，IC通常不会烧。
跳线多，不小心就会错，所以9V变压器使用小容量的，万一接错或碰电，由于变压器功率不足，反而会保护电路。
单片机的电压不可过高，如果高于5.5V，有危险。比如，不小心加入12V电压，单片机必烧。所以各个IC的供电是关键。

zaq

许老师电桥不错，在X林电子买了台，体积小巧，用着舒服！

xjw01

xjw01

制作工艺比较普通，按照音响前级板的工艺就足够了。
同时注意两个桥臂信号通路的对称性。

xjw01

1. /*************************************

2. LCR表驱动程序 V1.0

3. xjw01 于莆田 2011.10

4. **************************************/

5. //====================================

6. #define uchar unsigned char

7. #define uint  unsigned int

8. #define ulong  unsigned long

9. #include <reg52.h>

10. #include <math.h>

11.

12. void delay(uint loop) { uint i; for(i=0;i<loop;i++); } //延时函数

13. void delay2(uint k){ for(;k>0;k--) delay(10000); } //长延时,k=100大约对应1秒

14.

15. //========================AD转换=============================

16. sfr P1ASF = 0x9D; //将P1置为模拟口寄存器(使能),各位中为1的有效

17. sfr ADC_CONTR = 0xBC; //A/D转换控制寄存器

18. sfr ADC_res   = 0xBD; //A/D转换结果寄存器

19. sfr ADC_resl  = 0xBE; //A/D转换结果寄存器

20.

21. void set_channel(char channel){

22. P1ASF = 1<<channel;

23. ADC_CONTR = channel+128; //最高位是电源开关,低3位通道选择

24. delay(1); //首次打开电源应延迟，使输入稳定

25. }

26. uint get_AD2(){

27. ADC_CONTR |= 0x08;             //00001000,置ADC_START=1启动A/D 转换

28. while ( !(ADC_CONTR & 0x10) ); //等待A/D转换结束(ADC_FLAG==0)

29. ADC_CONTR &= 0xE7;             //11100111,置ADC_FLAG=0清除结束标记, 置ADC_START=0关闭A/D 转换

30. return ADC_res*4 + ADC_resl;

31. }

32.

33. /*

34. uchar get_AD(){

35. ADC_CONTR |= 0x08;             //00001000,置ADC_START=1启动A/D 转换

36. while( !(ADC_CONTR & 0x10) );  //等待A/D转换结束(ADC_FLAG==0)

37. ADC_CONTR &= 0xE7;             //11100111,置ADC_FLAG=0清除结束标记, 置ADC_START=0关闭A/D 转换

38. return ADC_res;

39. }

40. */

41. //============================EEPROW偏程=========================

42. sfr IAP_data  = 0xC2;

43. sfr IAP_addrH = 0xC3;

44. sfr IAP_addrL = 0xC4;

45. sfr IAP_cmd   = 0xC5;

46. sfr IAP_trig  = 0xC6;

47. sfr IAP_contr = 0xC7;

48. /********************

49. 写字节时，可以将原有数据中的1改为0，无法将0改为1，只能使用擦除命令将0改为1

50. 应注意，擦除命令会将整个扇区擦除

51. *********************/

52. uchar readEEP(uint k){ //读取

53. IAP_addrL = k;    //设置读取地址的低字节，地址改变才需要设置

54. IAP_addrH = k>>8; //设置读取地址的高字节，地址改变才需要设置

55. IAP_contr = 0x81; //设置等待时间，1MHz以下取7，2M以下取6，3M取5，6M取4，12M取3，20M取2，24M取1，30M取0，前导1表示许档IAP

56. IAP_cmd = 1;      //读取值1，写取2，擦除取3，擦除时按所在字节整个扇区撺除

57. IAP_trig = 0x5A;  //先送5A

58. IAP_trig = 0xA5;  //先送5A再送A5立即触发

59. return IAP_data;

60. }

61. void writeEEP(uint k, uchar da){ //写入

62. IAP_data = da;    //传入数据

63. IAP_addrL = k;    //设置读取地址的低字节，地址改变才需要设置

64. IAP_addrH = k>>8; //设置读取地址的高字节，地址改变才需要设置

65. IAP_contr = 0x81; //设置等待时间，1MHz以下取7，2M以下取6，3M取5，6M取4，12M取3，20M取2，24M取1，30M取0，前导1表示许档IAP

66. IAP_cmd = 2;      //读取值1，写取2，擦除取3，擦除时按所在字节整个扇区撺除

67. IAP_trig = 0x5A;  //先送5A

68. IAP_trig = 0xA5;  //先送5A再送A5立即触发

69. }

70. void eraseEEP(uint k){ //擦除

71. IAP_addrL = k;    //设置读取地址的低字节，地址改变才需要设置

72. IAP_addrH = k>>8; //设置读取地址的高字节，地址改变才需要设置

73. IAP_contr = 0x81; //设置等待时间，1MHz以下取7，2M以下取6，3M取5，6M取4，12M取3，20M取2，24M取1，30M取0，前导1表示许档IAP

74. IAP_cmd = 3;      //读取值1，写取2，擦除取3，擦除时按所在字节整个扇区撺除

75. IAP_trig = 0x5A;  //先送5A

76. IAP_trig = 0xA5;  //先送5A再送A5立即触发

77. }

78.

79. xdata struct Ida{

80. int bas;    //比值基数

81. } cs;

82.

83. void cs_RW(char rw){

84. uchar i,*p = &cs;

85. if(rw){

86.   eraseEEP(0);

87.   for(i=0;i<sizeof(cs);i++) writeEEP(i,p[i]);

88. }else{

89.   for(i=0;i<sizeof(cs);i++) p[i]=readEEP(i);

90. }

91. }

92.

93.

94.

95.

96.

97. /**********

98. 字形编码图

99.    32

100.    -

101. 64| | 128

102.    -  16

103. 1| | 8

104.    _. 4

105.    2

106. **********/

107. uchar code zk[20]={235,136,179,186,216,122,123,168,251,250}; //字库

108. uchar code zk2[7]={241,25,11,233,27,50,155};//p,n,u,m,0,k,M

109.

110. uchar disp[6]={168,251,250}; char cx=-1; //显示缓存,cx光标位置

111. sfr P1M1=0x91; //P1端口设置寄存器

112. sfr P1M0=0x92; //P1端口设置寄存器

113. sfr P0M1=0x93; //P0端口设置寄存器

114. sfr P0M0=0x94; //P0端口设置寄存器

115. sfr P2M1=0x95; //P2端口设置寄存器

116. sfr P2M0=0x96; //P2端口设置寄存器

117. sfr P3M1=0xB1; //P3端口设置寄存器

118. sfr P3M0=0xB2; //P3端口设置寄存器

119.

120. sbit ds3=P2^4; //数码管扫描口

121. sbit ds2=P2^5; //数码管扫描口

122. sbit ds1=P2^6; //数码管扫描口

123. sbit ds0=P2^7; //数码管扫描口

124.

125. sbit spk=P2^3; //蜂鸣器

126. sbit DDS2=P1^2;//移相方波输出口

127. sbit K3=P1^7;

128. sbit K4=P1^6;

129. sbit K5=P1^5; //滤波器

130. sbit K6=P1^4;

131. sbit Ka=P2^2; //量程开关A

132. sbit Kb=P2^1; //量程开关B

133. sbit Kf=P2^0; //频率指示开关

134.

135.

136.

137. //功能程序开始

138.

139. xdata uchar menu=1,menuB=1;

140.

141. void cls(){ char i; for(i=0;i<6;i++) disp[i]=0; } //清屏

142. void showDig(long f){ //显示数字

143. uchar i;

144. cls();

145. for(i=0;i<6;i++) { disp[i]=zk[f%10], f/=10; if(!f) break; }

146. }

147. void showDig2(float f,char dw){ //显示浮点数

148.   char i,b=0,b2=0,fh=0;

149.   if(f<0) fh=1,f=-f;

150.   for(i=0;i<2;i++){ if(f>=1000) f/=1000, b++;  }

151.   for(i=0;i<4;i++){ if(f<1)     f*=1000, b--;  }

152.   for(i=0;i<3;i++){ if(f<1000)  f*=10,   b2++; }

153.   showDig(f);

154.   disp[b2] += 4; //小数点

155.   if(!dw) return;

156.   disp[0] = zk2[b+4];  //显示单位

157.   if(fh) disp[0] += 4; //显示符号

158. }

159.

160.

161.

162. //==============低频信号DDS====================

163. //PCA相关寄存器

164. sfr CMOD = 0xD9;   //钟源选择控制等

165. sfr CH = 0xF9;     //PCA的计数器

166. sfr CL = 0xE9;     //PCA的计数器

167. sfr CCON = 0xD8;   //PCA控制寄存器

168. sfr CCPAM0 = 0xDA; //PCA模块0工作模式寄存器

169. sfr CCPAM1 = 0xDB; //PCA模块1工作模式寄存器

170. sfr CCAP0L = 0xEA; //模块0捕获寄存器低位

171. sfr CCAP0H = 0xFA; //模块0捕获寄存器高位

172.

173. sbit PPCA  = IP^7;   //PCA的中断优先级设置

174. sbit CCF0  = CCON^0; //PCA的模块0中断标志

175. sbit CCF1  = CCON^1; //PCA的模块1中断标志

176. sbit CR = CCON^6;    //PCA计数器使能

177.

178. void PWM_init(){ //把PCA置为PWM

179.   CMOD = 2;   //0000 0010 计数源选择,钟源取fosc/2

180.   CL = CH = 0;

181.   CCAP0L = CCAP0H = 192; //占空比为25%

182.   //CCPAM0=0x42;//0100 0010,PCA的模块0设置为PWM模式,无中断

183.   CCPAM0=0x53;//0101 0011,PCA的模块0设置为PWM模式,有中断，下降沿中断

184.   PPCA = 1;   //优先中断

185.   //CR = 1;   //开始计数

186.   EA = 1;     //开总中断

187. }

188.

189. uint ph=0, phM=256,feq=1000; //相位,phM相位步进值

190. uchar code sinB[256]={

191. //查询表中不可装载零值，否则会造成无中断产生

192. 255,255,255,255,255,255,254,254,253,252,252,251,250,249,248,247,246,245,243,242,240,239,237,236,234,232,230,229,227,225,222,220,

193. 218,216,214,211,209,206,204,201,199,196,194,191,188,185,183,180,177,174,171,168,165,162,159,156,153,150,147,144,140,137,134,131,

194. 128,125,122,119,116,112,109,106,103,100,97,94,91,88,85,82,79,76,73,71,68,65,62,60,57,55,52,50,47,45,42,40,

195. 38,36,34,31,29,27,26,24,22,20,19,17,16,14,13,11,10,9,8,7,6,5,4,4,3,2,2,1,1,1,1,1,

196. 1,1,1,1,1,1,2,2,3,4,4,5,6,7,8,9,10,11,13,14,16,17,19,20,22,24,26,27,29,31,34,36,

197. 38,40,42,45,47,50,52,55,57,60,62,65,68,71,73,76,79,82,85,88,91,94,97,100,103,106,109,112,116,119,122,125,

198. 128,131,134,137,140,144,147,150,153,156,159,162,165,168,171,174,177,180,183,185,188,191,194,196,199,201,204,206,209,211,214,216,

199. 218,220,222,225,227,229,230,232,234,236,237,239,240,242,243,245,246,247,248,249,250,251,252,252,253,254,254,255,255,255,255,255

200. };

201. uchar xw0[4] = {0,0,1,1}; //0度

202. uchar xw1[4] = {1,1,0,0}; //180度

203. uchar xw2[4] = {0,1,1,0}; //90度

204. uchar xw3[4] = {1,0,0,1}; //270度

205. uchar *dds2=xw1; //方波DDS的ROM数据表指针

206. void PCAinter(void) interrupt 7 {//PCA中断

207.   uchar x;

208.   CCF0=0; //清除中断请求,以免反复中断

209.   x = ph>>8;

210.   ph += phM; //相位累加

211.   CCAP0H = sinB[x]; //取高8位

212.   DDS2 = dds2[x>>6];

213. }

214. void setDDS(uint f){ //参考时钟是c=(fosc/2)/256=32000000/2/256=62500,频率f=c*phM/2^16

215. feq = f;

216. phM=f*65536.0/62500; //phM=f*2^16/62500

217. if(!f) CR=0; else CR=1;

218. }

219.

220. //相位控制函数

221. xdata char xw=0; //相位

222. void set90(char k){ //设置方波的相位差

223.   k %= 4;

224.   if(k<0) k += 4;

225.   if(k==0) dds2=xw0;

226.   if(k==1) dds2=xw1;

227.   if(k==2) dds2=xw2;

228.   if(k==3) dds2=xw3;

229.   xw = k;

230. }

231. void set902() { set90(xw+1); }

232.

233. //量程控制函数

234. xdata char rng=1; //量程

235. void setRng(char k){//切换量程

236. if(k==0) Ka=0,Kb=0; //100欧

237. if(k==1) Ka=1,Kb=0; //1k欧

238. if(k==2) Ka=0,Kb=1; //10k欧

239. if(k==3) Ka=1,Kb=1; //100k欧

240. rng = k;

241. }

242. void setRng2(){ setRng( (rng+1)%4); } //量程步进

243.

244. //增益控制函数

245. float gain[4]={1,3,10,30};  //增益表

246. char curGain=1; //当前增益索引号

247. void setGain(char k){ //设置电路增益

248.   if(k>3) k=3;

249.   if(k<0) k=0;

250.   if(k==0) K4=0,K6=0; //1倍

251.   if(k==1) K4=0,K6=1; //3倍

252.   if(k==2) K4=1,K6=0; //10倍

253.   if(k==3) K4=1,K6=1; //30倍

254.

255.   curGain = k;

256. }

257. void setGain2(){ setGain((curGain+1)%4); }

258.

259. //设置频率

260. uchar mT = 5; //测量速度

261. void setF(char k){

262.   if(k==0) { setDDS(100);  K5=0; Kf=1; mT=15; } //置为100Hz

263.   if(k==1) { setDDS(1000); K5=1; Kf=0; mT=5;  } //置为1kHz

264. }

265.

266. //LCR测量

267. xdata int Vxy[4]={0,0,0,0};  //Vxy[Vx1,Vy1,Vx2,Vy2]

268. xdata char Vga[4]={1,1,1,1}; //上下臂增益记录表

269. xdata uchar tim=0,tims=0;

270. xdata char pau=0; //暂停坐标自动旋转

271.

272. void timerInter1(void) interrupt 3 {//T1中断

273.   char a,g; int c;

274.   static int Ve0=0;

275.   if(pau) return;

276.   tims++;

277.   if(tims>=mT){ //tim进位触发

278.    tims = 0, tim++;

279.    if(tim>=8) tim=0;

280.    a = tim/2; //x1,y1,x2,y2指针

281.    c = get_AD2(); //读取电压值

282.    if(c) c+=3;    //零点非线性改正

283.    if(tim%2){

284.      if(Ve0>c) Vxy[a] = Ve0; //保存当前电压

285.          else      Vxy[a] = -c;

286.          Vga[a] = curGain; //保存当前增益

287.    }else Ve0 = c;

288.    if(tim==3||tim==7){ //上下臂切换

289.          if(tim==3) K3=1, c = sqrt( 1.0*Vxy[2]*Vxy[2]+1.0*Vxy[3]*Vxy[3] ), g=Vga[2]; //切换到下臂

290.          if(tim==7) K3=0, c = sqrt( 1.0*Vxy[0]*Vxy[0]+1.0*Vxy[1]*Vxy[1] ), g=Vga[0]; //切换到上臂

291.          //切换后一定要设定一个g值,不论c为何值

292.          setGain(g);

293.      if(c>950) setGain(g-1);

294.      if(c<250) setGain(g+1);

295.      if(c<80)  setGain(g+2);

296.      if(c<20)  setGain(g+3);

297.    }

298.    set90(tim+1); //相位旋转

299.   }

300. }

301.

302. char sfdw=1; //是否显示单位

303. void showR(char xm){ //显示电阻

304.   xdata float a,b,c,e;

305.   xdata float x1 =  Vxy[0]/gain[Vga[0]];

306.   xdata float y1 =  Vxy[1]/gain[Vga[1]];

307.   xdata float x2 = -Vxy[2]/gain[Vga[2]];

308.   xdata float y2 = -Vxy[3]/gain[Vga[3]];

309.   xdata float bs;

310.   if(rng==0) bs=100;

311.   if(rng==1) bs=1000;

312.   if(rng==2) bs=10000;

313.   if(rng==3) bs=100000;

314.

315.   a = x2*x2+y2*y2;

316.   b = x1*x2+y1*y2;

317.   c = x2*y1-x1*y2;

318.   if(!a) { cls(); disp[3]=115;disp[2]=disp[1]=97; return; }

319.   if(xm==0){ showDig2(c/a*bs,sfdw); }//显示X值

320.   if(xm==1){ showDig2(b/a*bs,sfdw); }//显示R值

321.   if(xm==2){ showDig2(c/a*bs / 6.283/feq, sfdw); }//显示L值

322.   if(xm==3){ showDig2(a/c/bs / 6.283/feq, sfdw); }//显示C值

323.   if(xm==4||xm==9){ //显示Q值

324.     if(!b) { showDig(9999); return; }

325.         c = fabs(c/b);

326.         if     (c>=1000) { showDig(999   ); }

327.     else if(c>=100 ) { showDig(c     ); }

328.     else if(c>=10  ) { showDig(c*10  );  disp[1] += 4; }

329.     else if(c>=1   ) { showDig(c*100 );  disp[2] += 4; }

330.     else             { showDig(c*1000);  disp[3] += 4; }

331.   }

332.   e = (b*b+c*c)/a;

333.   if(xm==5){ showDig2(e/c*bs,sfdw); }//显示并联X值

334.   if(xm==6){ showDig2(e/b*bs,sfdw); }//显示并联R值

335.   if(xm==7){ showDig2(e/c*bs / 6.283/feq,sfdw); }//显示并联L值

336.   if(xm==8){ showDig2(c/e/bs / 6.283/feq,sfdw); }//显示并联C值

337.

338. }

339. //void timerInter(void) interrupt 1 {}//T0中断

340.

341. void showMsg(uchar a){ //临时跳出信息

342.   P0 = ~a;

343.   ds0=1, ds1=ds2=ds3=0;

344.   delay2(50);

345. }

346. main(){

347. uchar i=0,j=0,kn=0,key=0;

348. uchar dispN=0; //显示扫描索引

349. uchar spkN=0;  //蜂鸣器发声时长

350. uchar nn=0;

351. uchar XRQ=1;

352.

353.

354. TCON=0, TMOD=0x12; //将T0置为自动重装定时器，T1置为定时器

355. TH1 = 47, TL1 = 171; //20ms秒定时

356. TR1=1;  //T1开始计数

357. TR0=0;  //T0暂停计数

358. ET1=1;  //T1开中断

359. ET0=1;  //T1开中断

360. EA=1;   //开总中断

361. PT0=1;  //设置优先级

362.

363.

364. set_channel(0); //设置AD转换通道

365. P2M0 = 0xFF;    //P2.01234567置为推勉输出

366. P1M0 = 0xFC;    //P1.234567置为推换口

367. P1M1 = 0x01;    //P1.0置为高阻抗

368.

369. //请注意启动延时0.5秒方可读取cs_RW

370. //cs_RW(0); //读取比值基数(调零时已做开机延时，确保电压上升到可读取EEPROW)

371.

372. PWM_init();//DDS初始化

373. set90(2);  //初始设置相位

374. setRng(1); //初始设置量程

375. setGain(1); //初始设置增益

376. setF(1);    //DDS初始设置为1kHz

377.

378. while(1){

379.   //显示disp

380.   nn++;

381.   dispN=(++dispN)%4; //扫描器移动

382.   ds0=ds1=ds2=ds3=0;

383.   if(dispN==0) ds0=1;

384.   if(dispN==1) ds1=1;

385.   if(dispN==2) ds2=1;

386.   if(dispN==3) ds3=1;

387.   P0=~disp[dispN]; //显示

388.   //扫描键盘

389.   //键盘响应

390.   //key = (~P3)&0xfc;

391.   key = ~P3;

392.   if(key&&kn<255) kn++; else kn=0;

393.   for(i=0;key;i++) key/=2; key=i;

394.   if(kn==20) spkN=50; else key=0;   //当按下一定时间后，key才有效，否则无效。spkN发声时长设置

395.   if(spkN) spkN--, spk=0; else spk=1; //键盘发声

396.   //菜单系统

397.   if(key==8 && menu!=0) { menuB=menu, menu=0; key=0; } //菜单键

398.   if(key==7) setRng2(); //量程步进

399.   if(key==6) { //设置频率

400.     if(feq==1000 ) { setF(0); showMsg(zk[0]); }

401.     else           { setF(1); showMsg(zk[1]); }

402.   }

403.   if(menu==0){ //显示量程和菜单

404.     showDig(menuB);

405.         if(key==8) menu = menuB;

406.         if(key>=1&&key<=7) menu = key;

407.         key = 0;

408.   }

409.   if(menu==1){ //自动LCR测量(串联)

410.     pau = 0;

411.         if(key>=1&&key<=5){ //扩展一位显示

412.           if(key-1==XRQ) { if(sfdw==0) sfdw = 1; else sfdw = 0; }

413.           else sfdw = 1;

414.           XRQ = key-1; //X,R,L,C,Q

415.         }

416.         if(key>=1&&key<=5) XRQ = key-1; //X,R,L,C,Q

417.     showR(XRQ);

418.   }

419.   if(menu==2){ //自动LCR测量(并联)

420.     pau = 0;

421.         if(key>=1&&key<=5){ //扩展一位显示

422.           if(key-1==XRQ) { if(sfdw==0) sfdw = 1; else sfdw = 0; }

423.           else sfdw = 1;

424.       XRQ = key+4; //X,R,L,C,Q

425.         }

426.     showR(XRQ);

427.   }

428.   if(menu==3){ //手动调试

429.     pau = 1;

430.         if(key==1) { setGain2(); showMsg( zk[curGain] );} //增益控制

431.         if(key==2) { };

432.     if(key==3) { K3=~K3;     showMsg(zk[K3]);       } //切换上下臂

433.     if(key==4) { set902();   showMsg(zk[xw]);       } //相位旋转

434.     if(nn%16==0) showDig(get_AD2());

435.   }

436.   delay(4000);

437. }//while end

438. }

439.


复制代码

362647315

各档的量程有多宽?

puff

LZ太厉害了。
有实物图么？

xjw01

回复 7# sinoidiot


    LCR测量的核心程序只有60行，并不多。

其它的300多行，是用于控制、定义“菜单系统、键盘及单片机的资源”。

xjw01

本表的残余是容抗显示，估计是信号源TL082与V/I的TL082共用造成的。
估计，信号源与V/I变换器在IC内部存在额外的信号耦合造成的。这种可能性比较大。建议用两个TL081代替TL082

xjw01

回复 5# 362647315


    量程比较大，非桥式的音频LC表要大很多。
以1kH档为例：
电阻档理论上可以分辨到10毫欧左右，或更小。
大电阻测量，可测到电导0.001微西
电容，可以测量到0.2pF分辨力，15000uF，当然，理论上，大于1000uF已不大准确，应换档100Hz档
电感可以分辨到0.5uH左右(未实测)，实测2.99uH电感，得到2.64uH，测量35.5uH电感，得到35.4uH
最大可以测到几十享以上，更大几百倍的电感，理论上也可以测量，但大电感在1kHz时，受电感自身分布电容影响很大，测不准的，这时应使用100Hz档来测量。

桥式测法量，精度比万用表电感电容档的精度要高许多。
做为验证，也可以在手动档，利用VC9806+交流档测定上下桥臂的电压，人工计算结果，当上下臂阻值接近时，此法精度可以做得很高。上下臂偏移10倍时，VC9806+依然可以准确测定。

xjw01

本电路，与网络上提供的LCR电路比较，特点是：
1、利用单片机自带的AD，简化了程序设计，也简化了电路。缺点，AD分辨率低一些，约10bit。
2、利用四轴向旋转方波DDS，得到0度、90度、180度、270度，最后，正交信号转换为正电压检波输出，解决了单片机不能测量负电压问题。缺点是，测量速度减慢一倍。最后，1秒测量出一次结果。
3、增益控制，采用3倍关系步进，改善AD分辨率不足的问题。缺点，造成测量的上下极限分辨力减小3倍，增益变换范围是30倍。即最小5至10毫欧，如果采用两级10倍增益控制，变换范围是100倍，最小可分辨到5毫欧以下。
4、增加了一个带通滤波器，提高高阻测量的能力。高阻测量容易受干扰，有了带通，相当于提升了高阻测量的有效上限。有的LCR桥，好象没有设计滤波器
5、正弦信号发生器，采用正弦DDS，精度高，信号质量好。基于单片内部PWM的DA转换实现的。纯算法实现，无需另外硬件支持，所以看不到信号源发生器电路了，电路大大简化。移相方波，也采用DDS技术实现。它们的相位关系，可以精准控制。而且，信号质量，优于纯方波加4级二阶低通（相当于8阶）滤波器

本表的精度指标并不高。但优于普通非桥式的LCR
精度约1%，认真调试，可以达到0.5%

眉间尺

祝贺一下.
不知将来是否有打算将 LT2400与这个系统结合起来.

longshort

祝贺一下！

xjw01

谢谢大家鼓励

xjw01
