小萨频谱仪（tinySA）升级版本可以买到了

稳压器

请教JHXC老师，这个跟踪源混频器固定频率能否用矢量分折仪输出的固定频率？

JHXC

稳压器 发表于 2022-12-21 13:12
请教JHXC老师，这个跟踪源混频器固定频率能否用矢量分折仪输出的固定频率？

可以。

不知你的网分是什么形式的，最好用频谱仪测试一下，看看网分振荡器的频谱，有的网分这个振荡器基频比较低、较高的频率用的是谐波，你所需频率的信号功率输出是多少，能否满足混频器的要求，再就是基频太低的信号，你用的是高次谐波，其他附近的频率也会进入混频器，可能造成影响，是不是需要用滤波器抑制不需要的信号，这些都需要考虑。好在这这两款频谱仪使用的中频频率利用了现成的器件.

稳压器

这个网分也是您推荐的，早两个月前买的，当时主要用来测天线驻波，我决得很好用，原来做天线就是闭眼做，通过网分发现了天线的很多使用的条件和要求。，

稳压器

刚刚已下单买了这个频谱仪。我考虑下，在我关注的这个频段内400k～150M民用广播波段，那个网分应该可以胜任跟踪源功能，但是不妨碍我作为学习也可以在老师的指导下去做一个试试。

稳压器

稳压器

这个是网分产生的978M信号。

JHXC

稳压器 发表于 2022-12-21 14:27
这个网分也是您推荐的，早两个月前买的，当时主要用来测天线驻波，我决得很好用，原来做天线就是闭眼做，通 ...

早前的网分基波频率都不高。现在新出的网分LiteVNA 6G 矢量网络分析仪，我了解了一下并咨询卖家，6GHZ以内都是基频。我买的那个基频才200MHZ，用了快两年很好，1GHZ之内使用还可以。忍不住还是决定买来一台LiteVNA 6G 稍后就到，因为这个4寸的频谱仪能够测试到6GHZ。

我准备淘汰手头的部分传统仪器。有一台爱德万带跟踪源的频谱仪，我买来都十几年了，出故障自己维修三次了，太重，现在搬动感到吃力，性能不及我现在买的小玩意。

JHXC

稳压器 发表于 2022-12-21 14:39
这个是网分产生的978M信号。

你最好宽带测试，全景扫描，看看他的基波和各次谐波。

你测试的978MHZ电平多大？

稳压器

跟着您学到很多高频方面的知识，我错过了学习科学文化知识的大好时光，现在只能凭兴趣去学习以前想学而没有学到的东西，用以不断充实自己只可惜不能再为社会贡献什么了。

稳压器

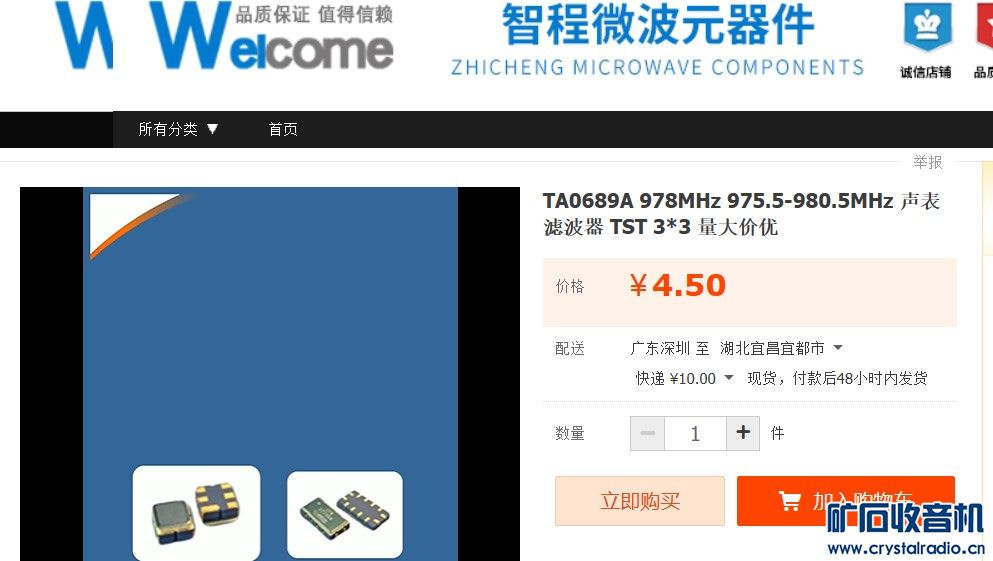

刚刚看了那个网分输出有很多谐波，我想应该加978M滤波。

稳压器

好象网分输出是方波，电平显示是0db，到频谱仪加了30db衰减。用宽频看到很多低的谐波。所以一定要用滤波，否则输出也会乱七八糟。对吗？

稳压器

过两天待这个小萨升级版频谱仪到了，再仔细测试一下，做一些定量的分析。

JHXC

稳压器 发表于 2022-12-21 14:52
跟着您学到很多高频方面的知识，我错过了学习科学文化知识的大好时光，现在只能凭兴趣去学习以前想学而没有 ...

与你有相似经历，文化革命的原因结束了继续读书的机会，参加工作后，一直在广电部门工作，因为爱好，有机会在职学习过但那还是不如科班。过去了，不说了！现在年岁大了好在还有退休金，儿子女儿都不错，搬家到儿子工作的地方生活，儿子媳妇都是医生，现在的主要任务就是快快乐乐活着，不给他们增加负担。

JHXC

稳压器 发表于 2022-12-21 15:14
好象网分输出是方波，电平显示是0db，到频谱仪加了30db衰减。用宽频看到很多低的谐波。所以一定要用滤波， ...

这个网分用的是方波，因为方波能够产生丰富的奇次谐波。能够提纯信号再用来混频，输出的IF信号频谱就比较干净，这个你稍后的试验会验证。你的这个安泰信频谱仪不好精确的测试频率和电平值，等你那个4寸的频谱仪买来了，你会有意想不到的收获！

作为混频器，无源混频器常常需要比较高的LO驱动功率电平，比方说10个dBm左右，而有源的混频器片内有放大器，那个IAM81008只需-5dBm的功率，省去了外部的放大，他的IF输出内部也有放大，简化了IF信号的放大。

IAM混频器原则上可输出DC信号，但是我们在外部接的放大器免不了要隔直，所以耦合电容大一点，最好用片状电容，较好的情况，低频可延伸到10KHZ。具体制作时还会遇到一些问题。

稳压器

您好，看了下这些元件都是贴片的，我手头基本上没有贴片元件，IAM81008有成品板，就我当下的条件先买些成品板先试试了。
