LiteVNA的高频振荡是用的MAX2871，基频就能到6.3G。用谐频能到9.3G，不过我试了，从6到9G之间性能不咋样。
另外一个小缺点是，MAX2871本来是个分数分频器PLL，频率步进值可以非常细，一Hz一Hz地步进都可以。然而似乎LiteVNA没有挖掘分数分频的潜力。这导致在100MHz往上频率步进值就会比较粗糙。少则几百Hz，多则几千Hz，在3G-6G范围内频率扫描颗粒达到了12kHz之大。这对于非常高Q值的测量（中心频率很高，但是扫频范围很小的测量）不利。不过在GHz频段本来也不容易做出高Q值的电路来了，这个缺陷我暂时能忍。

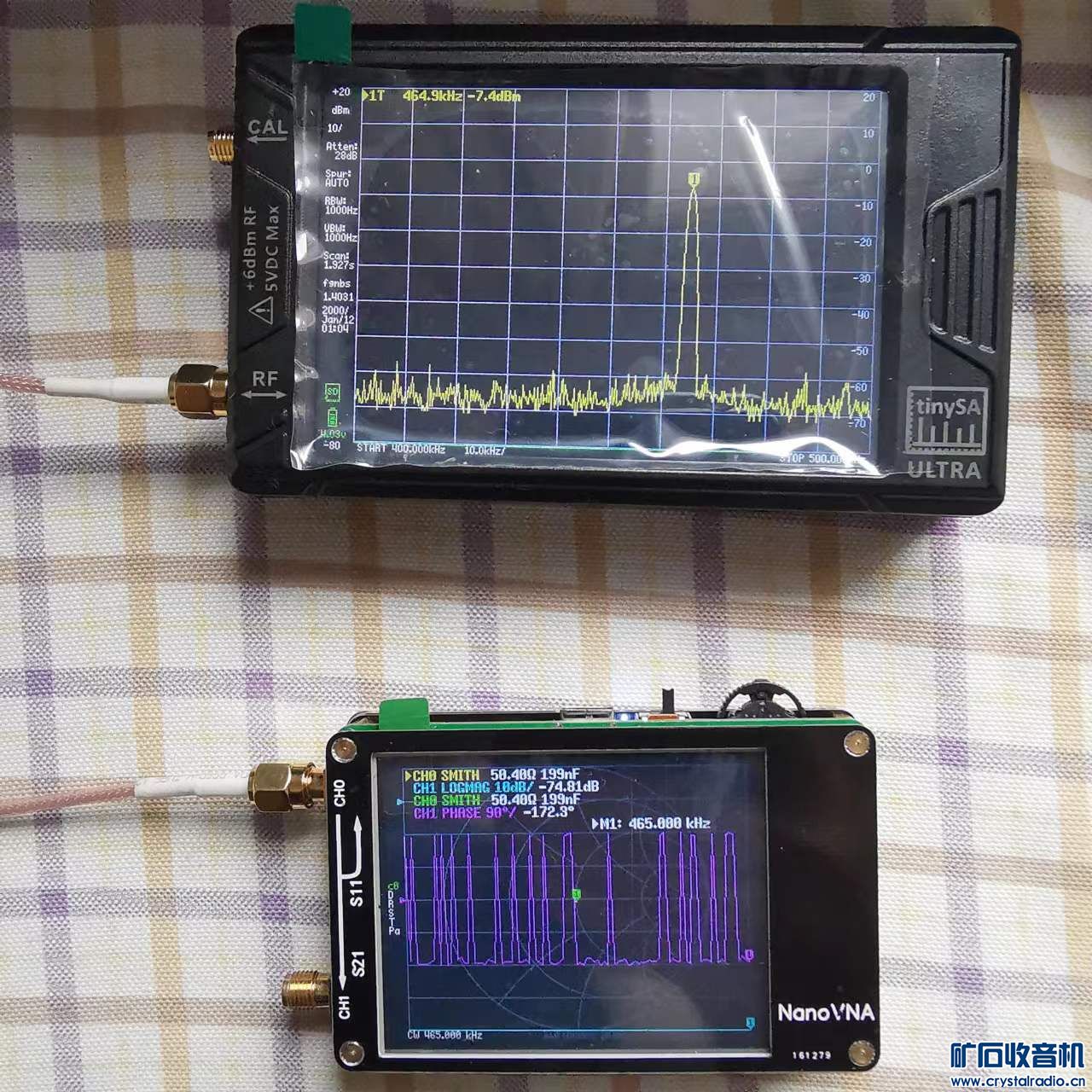

这几天用它当一个拙劣的频谱仪，看我的各种小玩意发出来的信号，总结出来，其高频源2871和低频源5351的分界点是100MHz。
在400kHz以上，当作拙劣频谱仪，用镜像频率差值测得中频是60kHz。开盖用示波器测试中频电路，确实是60kHz，双向验证。400kHz以下中频频率变低，测速也跟着变慢。
1MHz以下耦合度较低，这部分容易出现测试误差。校准最好分段来，多做几个段，低频和高频分开做，并互相有重叠，方便以后测量时不用跨段。这样低频（尤其是1MHz以下）不至于校准数据过分稀疏，产生拟合误差。我是1.6k到3M一个，50k到1G一个，50k到6.3G一个.
还开盖看了下电路。射频部分基本都在屏蔽罩里，不舍得拆。理清了中频，基带，电源，时钟部分。感觉设计还行。唯一的可能缺陷是，中频放大器运放芯片MS8606的第一级，是个差分转单端电路，其输入共模电压快到电源轨了，只比电源轨低0.2V左右。这虽然能工作，但是也工作的不太舒服。如果能降低一点共模电压，不知会否对硬指标有改善。 |
|
