小萨频谱仪（tinySA）升级版本可以买到了

JHXC

SPKBL 发表于 2022-12-23 17:50
12GHz还不是极限，刚刚升级了新固件，设置里允许利用5次谐波混频，频率限制达到了不可思议的20.7GHz
新 ...

20.7GHZ，的确不可思议！

不过，业余使用弄不到这么高的频率，6GHZ就很不错！而且，频率高了之后，外部连接的电缆，接插件也要参数跟随，常用的微波电缆好像频率都在3-6GHZ范围。但是也说明了一点，频谱仪内部使用的混频器工作频率较高，软件才可以升级。

JHXC

SPKBL 发表于 2022-12-18 23:42
关于这个超级镜像移除算法，我咨询过卖家：ULTRA模式是通过快速改变中频进行镜像抑制的，由于镜像信号会 ...

这个超级算法，我有一个理解，估计是调偏本振来实现的。频谱仪扫描时，设置的LO偏离常规频率值大概1.3MHZ，对于仪器的第一中频，通带比较宽，即使LO偏离1.3MHZ，信号仍然在第一中频的带内，能够扑捉到被测的信号，根据被测信号的频率值，再去设置高次谐波的频点，这些频点是希望显示出来的，对应的LO保持常规值，不在这几个频点的所有频段，让LO偏离1.3MHZ（第二级中频带宽的两倍），这就保证了这些频段因为LO的偏调不在第二中频带内显示不出来，做到了镜像的抑制。

JHXC

JHXC 发表于 2023-1-8 10:07
这个超级算法，我有一个理解，估计是调偏本振来实现的。频谱仪扫描时，设置的LO偏离常规频率值大概1.3MHZ ...

刚才、我请教了卖家老板hugen79先生，老板给了一个链接，我知道那是频谱仪的网页，意思大概让我自己去看，那里并没有详细的解释。随后我将自己的分析理解告知他，老板确认了我的分析。

hugen79先生是这个频谱仪制作项目的参与贡献者。

longshort

我也订购了一套Ultra的TinySA，节前应该可以到了。

JHXC

longshort 发表于 2023-1-9 16:16
我也订购了一套Ultra的TinySA，节前应该可以到了。

欢迎入坑！

我在试验中发现，我的这个升级版频谱仪，在0-800MHZ基本频段，0-2MHZ范围，LO OUT偏调1MHZ，从0HZ扫描到2MHZ，到了2MHZ，回头再从1MHZ开始LO不再偏调、扫描到设置的最高频率。这样的结果导致0-1MHZ范围灵敏度很低，如果进行跟踪实验的话，2MHZ有一个台阶，2MHZ以下混频器产生的IF信号因为偏离中频，显示不出来。

您收到之后不妨试验一下，是我的机器问题还是就是这样。

jiangjieke

请问JHXC老师，购买频谱仪时，那些衰减器需要购买吗？

longshort

JHXC 发表于 2023-1-9 20:08
欢迎入坑！

我在试验中发现，我的这个升级版频谱仪，在0-800MHZ基本频段，0-2MHZ范围，LO OUT偏调1M ...

谢谢！我得先充分消化，对我来说是个新领域了。

JHXC

jiangjieke 发表于 2023-1-9 21:47
请问JHXC老师，购买频谱仪时，那些衰减器需要购买吗？

建议备几个衰减器。这种简易的仪器，虽然自带有衰减器，但是在测试较大功率的场合，比方说电台，功率较大的振荡器呀，内部衰减器可能不够用，超载很容易损坏仪器的。并且，衰减较大的功率，应该使用能够承载功率的衰减器，否则烧了衰减器还会烧频谱仪！根据你接触的设备去购买。这玩意一般都比较贵，但也不能太贪图便宜。

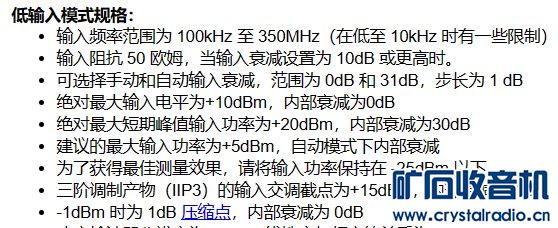

使用之前，需要从仪器手册资料中弄清楚这些规范。

jiangjieke

JHXC 发表于 2023-1-10 08:53
建议备几个衰减器。这种简易的仪器，虽然自带有衰减器，但是在测试较大功率的场合，比方说电台，功率较 ...

好的，谢谢老师！

longshort

jiangjieke 发表于 2023-1-9 21:47
请问JHXC老师，购买频谱仪时，那些衰减器需要购买吗？

我是3、6、10、20dB2W的各买一个，一般都够用了。

jiangjieke

longshort 发表于 2023-1-10 09:02
我是3、6、10、20dB2W的各买一个，一般都够用了。

谢谢老师！很有参考价值！

量子隧道

原来liteVNA用的是MAX2871啊！我2017年时用Max2871自制了一个VNA，可以到6.4GHz。我印象我当年零买这个芯片，是大约60块钱一个。一台VNA需要两个，一个本振一个射频，那光两个振荡器就需要120块钱了。不知现在降价了没有。无论如何，liteVNA的售价相当厚道。
我当年DIY的VNA，是参考了这位北欧爱好者的作品：
https://hforsten.com/cheap-homem ... twork-analyzer.html
https://hforsten.com/improved-homemade-vna.html
https://hforsten.com/trl-measure ... ource-software.html

量子隧道

看了JHXC前辈的帖子，心痒难耐，果断到NanoLab店里买了台LiteVNA。
另外，我手里有台miniVNA Tiny，3GHz版的，红色阳极氧化铝外壳的，当年买时花了大概近2000，看来马上要面临淘汰的命运了。

JHXC

量子隧道 发表于 2023-1-10 11:00
原来liteVNA用的是MAX2871啊！我2017年时用Max2871自制了一个VNA，可以到6.4GHz。我印象我当年零买这个芯片 ...

这类芯片，多是涨价而不是降价。谢谢你的链接！

自己没有能力去DIY这类电路了，但是看到年轻人制作的成果非常羡慕，无奈自己年岁去了、知识不足，只能享受这些成果给自己带来的弥补和乐趣！

量子隧道

JHXC 发表于 2023-1-10 11:54
这类芯片，多是涨价而不是降价。谢谢你的链接！

自己没有能力去DIY这类电路了，但是看到年轻人制作 ...

我的LiteVNA到了，指标相当好。6GHz范围内S11小于-40dB，S21基本上小于-70dB。
最关键的是这玩意温度稳定性好，比我以前的miniVNA tiny好很多。miniVNA tiny在1.5-3GHz的噪底还不如我这个LiteVNA在3-6G的噪底低，而且必须得预热，冷态到热态的参数漂移很大，校准和测试都得预热后才能进行。
总之这个LiteVNA我是相当满意。
