小萨频谱仪（tinySA）升级版本可以买到了

JHXC

  年初，买了一台小萨频谱仪（tinySA），感觉不错，看似玩具，但是功能和性能超过了一些低端产品频谱仪。卖价不到300元，具有频谱仪、信号发生器双重功能，100KHZ-350MHZ频段的频谱仪与信号发生器指标远远优于一些低端类似仪器，240MHZ-960MHZ性能虽然受限，但也能满足实用。在100KHZ-350MHZ频段，电平精度、频率精度、稳定性等主要指标不低于工厂产品。

   笔者使用中利用小萨频谱仪的跟踪性能，成功的自制了一台100KHZ-350MHZ跟踪信号发生器，配合小萨频谱仪，实现了非常不错的扫频功能。

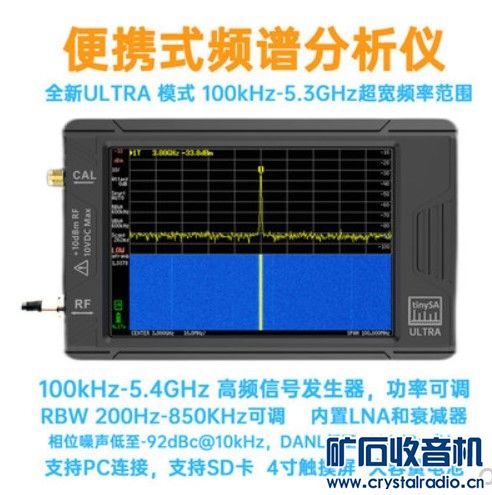

  不过，这玩意频率覆盖不宽，屏幕较小，电池容量有限、总感到不满足。笔者一直关注网络上此类小萨频谱仪，这几天搜索网络，发现他的升级产品已经上市，性能指标有了很大的提升，当然价格也高了一倍多。与那些低端工厂产品比较，可以预见性能指标一定超过  ；与那些正儿八经的工厂产品比较 ，性价比很高！

补充内容 (2022-11-22 16:01):
补充一个资料网页链接：https://tinysa.org/wiki/pmwiki.php，建议用Microsoft Edge浏览器浏览，适当设置可将英文网页翻译成中文，阅读起来方便多了。

补充内容 (2022-11-23 10:50):
再次补充：小萨迷你频谱仪（tinySA频谱仪）http://www.crystalradio.cn/forum ... p;extra=&page=1

慢慢悠悠制作tinySA频谱仪跟踪源http://www.crystalradio.cn/forum.php?mod=viewthr...

稳压器

一直关注本帖的信息，学习了，也准备入手一台。现在非常关注这个升级版的跟踪源的问题，JHXC老师介绍这个升级版的跟踪源应该可以利用其输出的本振信号才实现，非常想了解进展。

JHXC

稳压器 发表于 2022-12-21 17:26
您好，看了下这些元件都是贴片的，我手头基本上没有贴片元件，IAM81008有成品板，就我当下的条件先买些成品 ...

成品模块用起来更简洁省事。

几年前我就开始玩贴片元件，开始用手机做电子放大镜，后来买了一个电子的，实在看不清就用他。一般就用400度的花镜，还买了一个风枪，贴片元件用的焊膏什么的，感觉贴片元件更好。成本低，占用的位置小，好保管，（每个品种一本书）批量的买，RLC、三极管、二极管.....。使用中RLC元件一般不保留，拆下来的就扔掉了，很便宜，不需计较，重复使用会带来麻烦的，多年前就有过教训。

为了适合自己的掌控能力，将1210的贴片作为主流。

为了玩贴片，还买了一个镊子式R、L、C、V、D测试仪DT71、三百多元吧，很好用。

还有一个优利德SMD测试仪，一百多元，不好用，不能测电感.

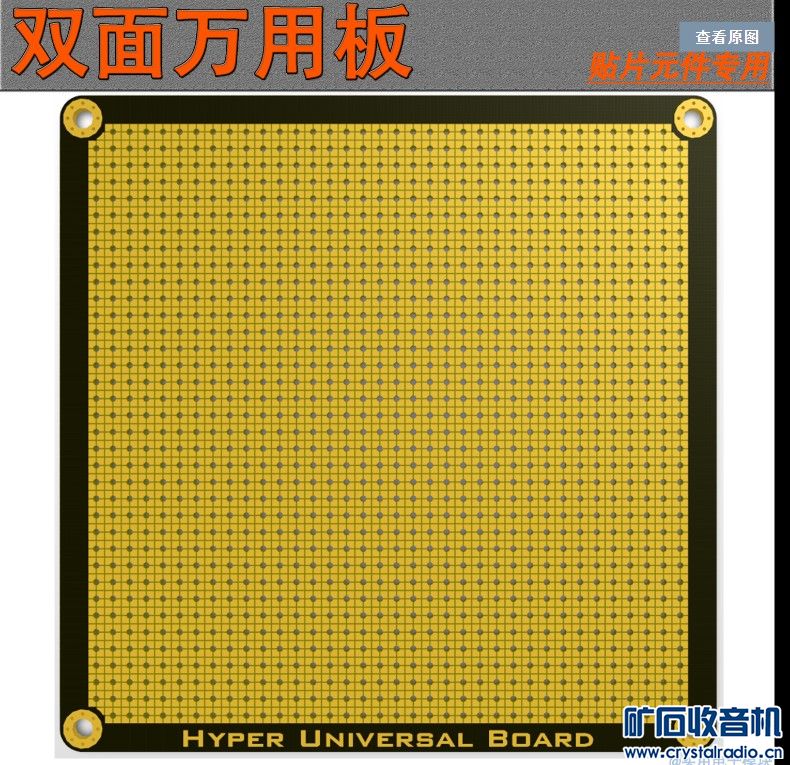

洞洞板弄贴片不是太好，首先是尺寸不合适。淘宝有用于贴片元件的实验板，品种不多。

朽木粪土

这个小东西用来调试，修理FM收音头怎么样？好用吗？

JHXC

mov99 发表于 2023-8-12 18:36
我们是没事转悠 ，JHXC也许是无事不登三宝殿

谢谢关注！

修行三年，最终还是阳了。三个多月了，有一个多月非常难受，现在基本上恢复了。

JHXC

量子隧道 发表于 2023-1-29 09:27
有意思，谱线中间出现凹坑，这意思是，如果本振和RF完全相同，那么反倒没有输出？
我猜测可能的原因是 ...

liteVNA的谱图，除了相隔120KHZ的两个边带的信号，每一个边带的两旁还有一个30KHZ的信号，我用频谱仪测试liteVNA产生的信号，没有发现他的踪迹，看来振荡器不会包含，这个信号是怎么产生的？这个信号的存在，使得这个网分用作频谱仪有点勉强。

我的手头那台Nano VNA-F网分，基频只能工作在200MHZ以内，因为他的中频频率不高，也没有杂散，作为频谱仪进行简单的测试还是可以的，只是扫频不能太宽，几个兆周以内吧，扫频太宽信号显示不出来。

寒稞

楼主，既然有新的了，老版本的，打算出的话，我先预定了。

JHXC

fuyitn 发表于 2022-11-22 16:25
求小萨频谱仪升级版链接

这是资料网页：https://tinysa.org/wiki/pmwiki.php   用Edge浏览器打开，适当设置，可以翻译成中文网页。资料非常详尽！

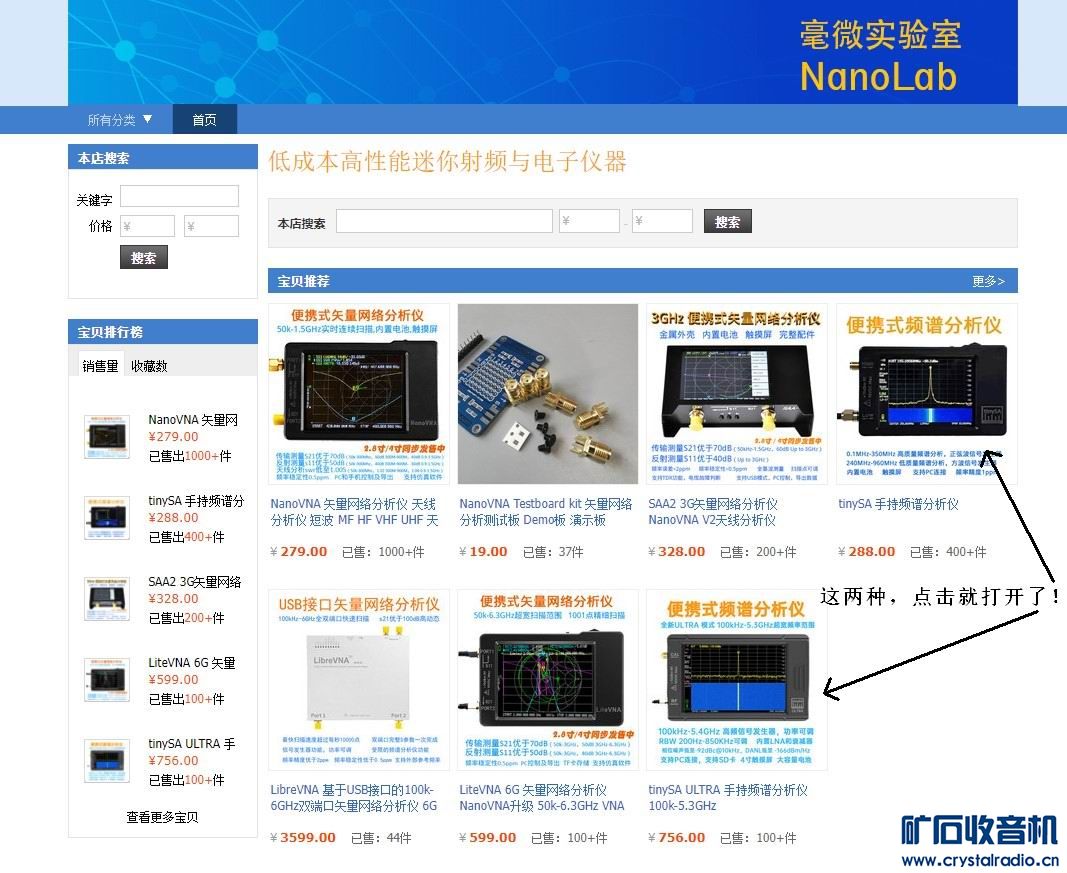

这是购买网页：https://item.taobao.com/item.htm ... &_u=mb87bc5d637

根据产品网页的介绍，说是已有克隆的产品，国内是否有不知道，据说要买到原装需要鉴别。

fuyitn

JHXC 发表于 2022-11-22 15:50
已短信告知。..............................

求小萨频谱仪升级版链接

JHXC

xt2753396 发表于 2022-11-22 14:20
小萨频谱仪（tinySA）升级版本可以买到了.能给一个链接吗？

已短信告知。..............................

JHXC

JuncoJet 发表于 2022-11-22 13:51

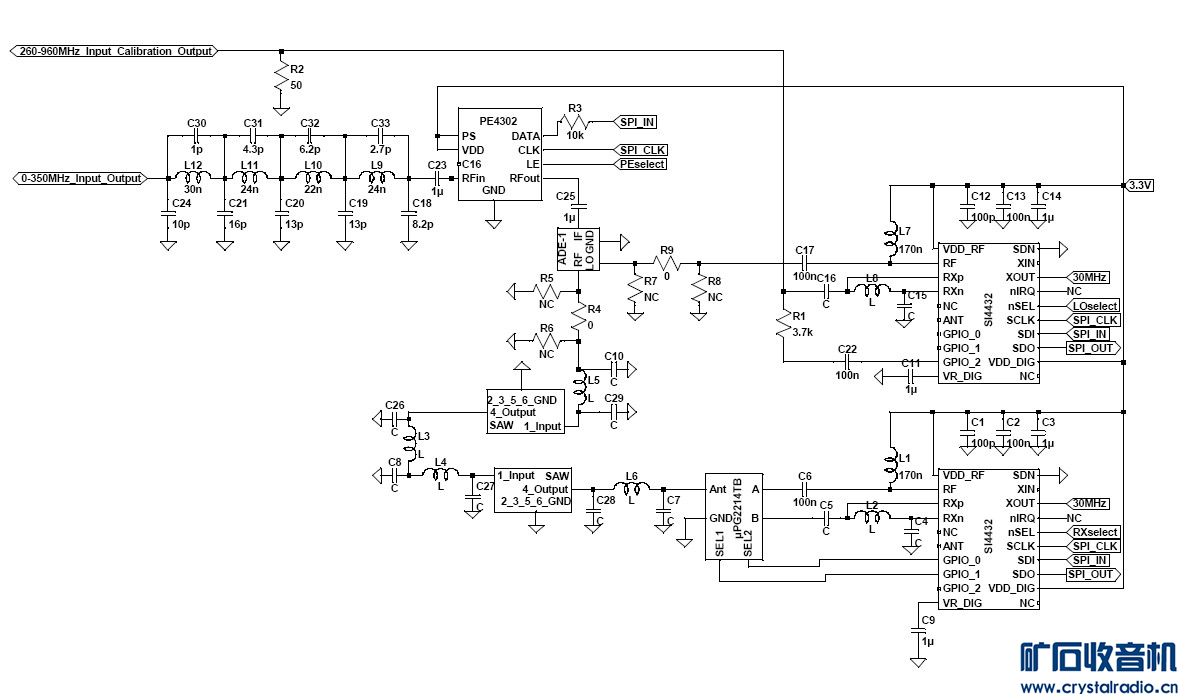

原理图

谢谢你的资料！这个与我题头说的那款小萨频谱仪来源不同，我也将他的文件下载下来，一会贴在这里，可惜是英文网站，阅读要翻译才好。

我说的这个小萨频谱仪网站链接：https://tinysa.org/wiki/pmwiki.php      打开很快，资料详细。

你说的资料链接：https://github.com/exDB2OO/tinySA    我这里打开有些困难，可能与我的网络有关。

JHXC

朽木粪土 发表于 2022-11-22 11:11
这个小东西用来调试，修理FM收音头怎么样？好用吗？

这个小玩意有两个基本的功能：
一是信号发生器功能，指标不低于专业的松下或目黑的AM/FM信号发生器，频率覆盖更宽（是他们的三倍）、分辨率较高（小于50HZ）、电平可调（69dB范围、1dB步进）。

二是频谱仪功能，可当频率计使用、灵敏度比普通频率计高多了（几个微伏就可以测试，并且可以无接触测试，普通的要几十毫伏）。当高频微伏或毫伏表、功率计使用，灵敏度都在微伏量级。频谱仪的功能可用来分析信号波形，基波、谐波一目了然。测试振荡器、混频电路、放大器............。

如果动手做一个跟踪源，就成了一台很不错的扫频仪，频率覆盖100KHZ-350MHZ，目黑的虽然那么大的体积，性能也不及这个跟踪源！

林强

我一台sampo的频率计算是比较不错的了，灵敏度也只能到15mvrms，现在的小仪器确实性能强大，老仪器确实该淘汰了。

JuncoJet

我看过原理图
这频谱仪里面应该是433M接收模块，和一个SI4735本振，SA602混频
这价位换我不买，不划算，用料太少不如NanoVNA

JHXC

JuncoJet 发表于 2022-11-22 11:58
我看过原理图
这频谱仪里面应该是433M接收模块，和一个SI4735本振，SA602混频
这价位换我不买，不划算， ...

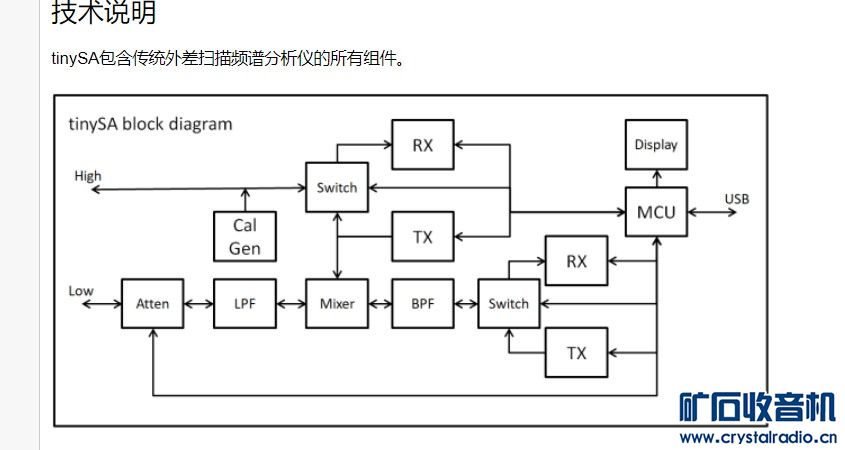

你在哪里看到他的原理图？我只看到了框图。

这款频谱仪与你说的NanoVNA是有区别的吧。你说的是网络分析仪吧？

虽然网分也可以当频谱仪使用，当信号发生器使用，只是这两项功能比小萨频谱仪（tinySA）差不少。网分做信号源使用时，没有调制功能、输出电平是固定的，而小萨频谱仪（tinySA）有AM/FM调试、输出信号电平定量可调，调节范围高达69分贝....。

网分虽然可以当频谱仪使用，但是中频带宽调节范围很窄，要想看到真实的频谱，扫描必须很慢，用起来很蹩脚。而且，这类网分采用的都是零中频方式，谱线包含上下两个边带，扫描较窄的时候，谱线是以零频为中心对称的两个边带，淘宝有很多类似的频谱仪，稍高的场合不宜使用，他们的售价也不低。

NanoVNA作为一款廉价的网络分析仪，一般使用是可以的。但他与小萨频谱仪（tinySA），除了概念上的区别，应用也是不同的。

psyyllago

谢楼主科普！

JuncoJet

JHXC 发表于 2022-11-22 12:27
你在哪里看到他的原理图？我只看到了框图。

这款频谱仪与你说的NanoVNA是有区别的吧。你说的是网络 ...

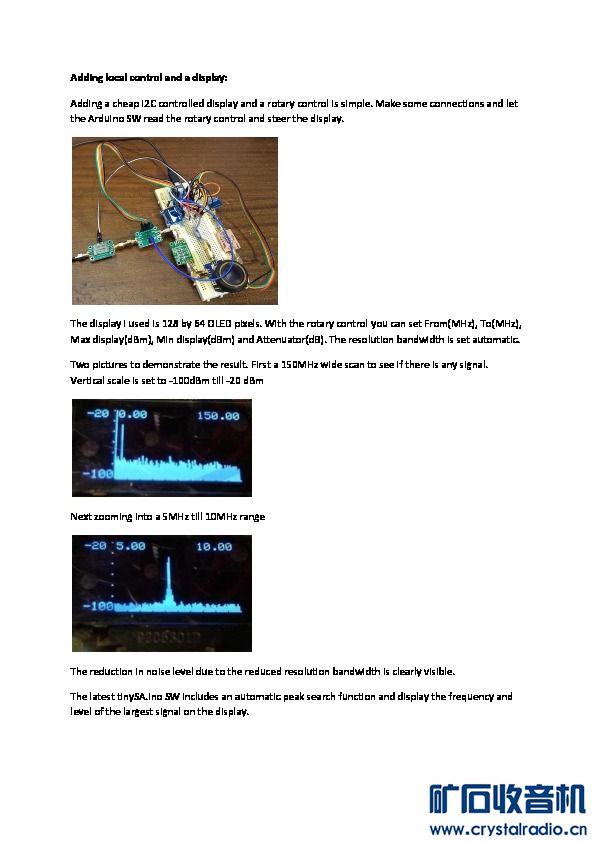

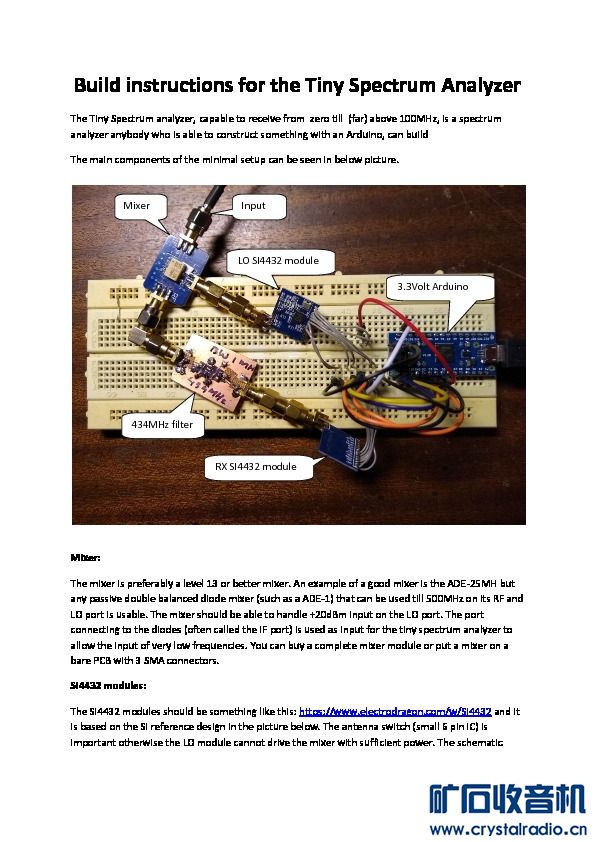

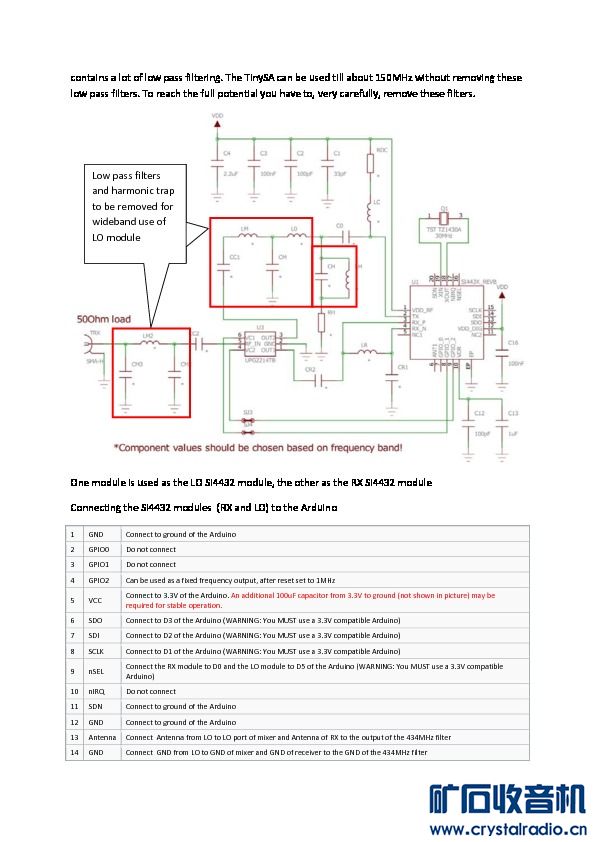

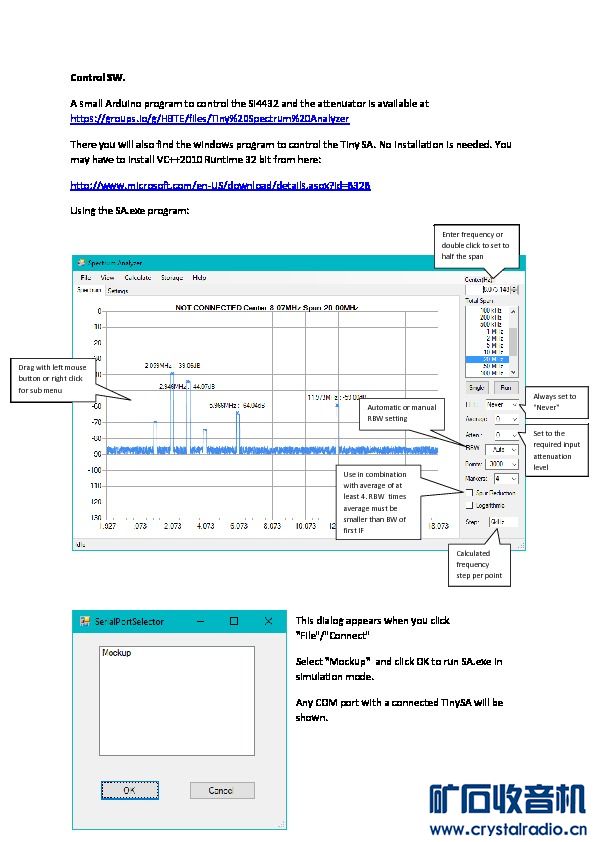

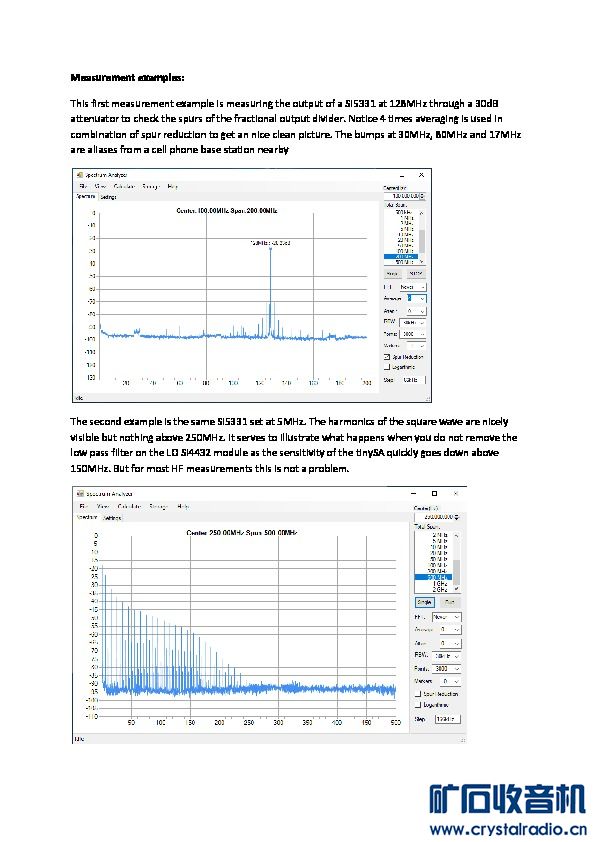

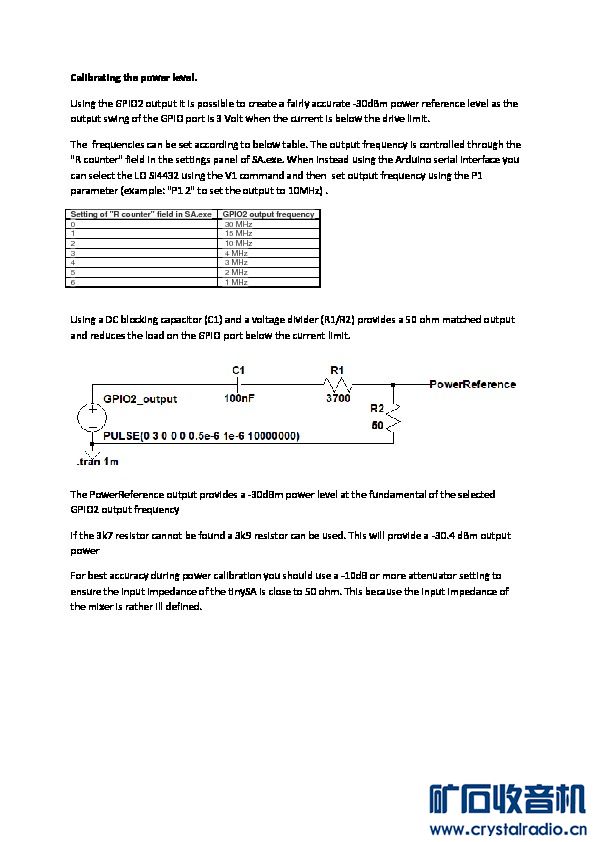

https://github.com/exDB2OO/tinySA

JuncoJet

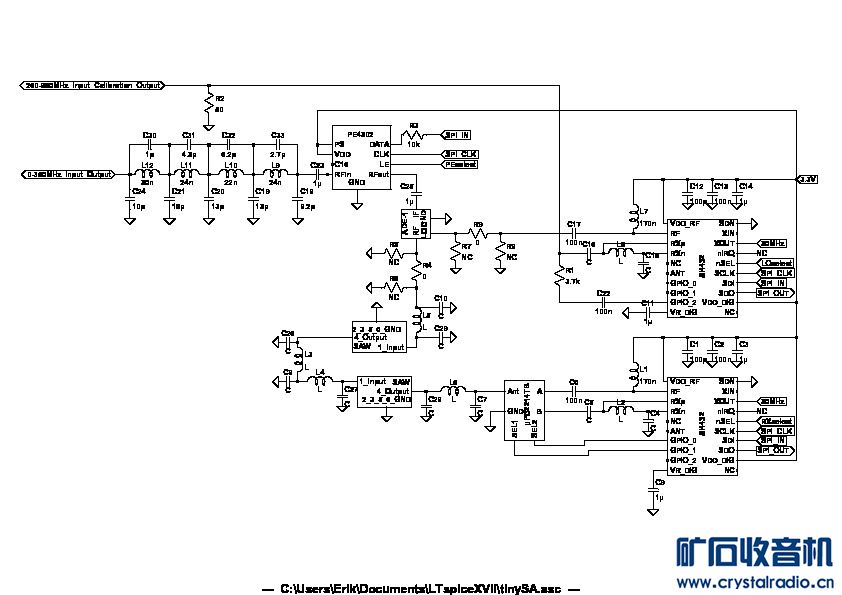

原理图

xt2753396

小萨频谱仪（tinySA）升级版本可以买到了.能给一个链接吗？
