小萨频谱仪（tinySA）升级版本可以买到了

JHXC

wangqibiao 发表于 2022-12-14 14:39
这个很不错.  不知在开启超级模式后,CAL端是否也能有输出.

试验了一下，打开超级模式后，能够输出，这是频谱仪跟踪显示1GZ和1.5GHZ的照片，对应的LO信号为1978.582MHZ和2478.450MHZ，更高频率的信号手头频谱仪无能为力了，频率计虽然可以测试到6GHZ，但不知什么原因测试不出来？有朋友用该频谱仪测试出12GHZ的信号，只是幅度降低。

继续试验跟踪源，证实需要及其稳定的978MHZ固定频率振荡器，由于跟踪源的信号接入频谱仪是窄带接收，需要严格的跟踪，所以具体频率受误差的影响，有一个比较精确的值，可由试验决定。

wangqibiao

JHXC 发表于 2022-12-14 16:36
试验了一下，打开超级模式后，能够输出，这是频谱仪跟踪显示1GZ和1.5GHZ的照片，对应的LO信号为1978.58 ...

  得! 这个超萨也可以很方便的配作一台跟踪源.

SPKBL

才发现JHXC老师已经给tinysa ultra开了一个新帖，那我也来分享一下它的一些玩法

SPKBL

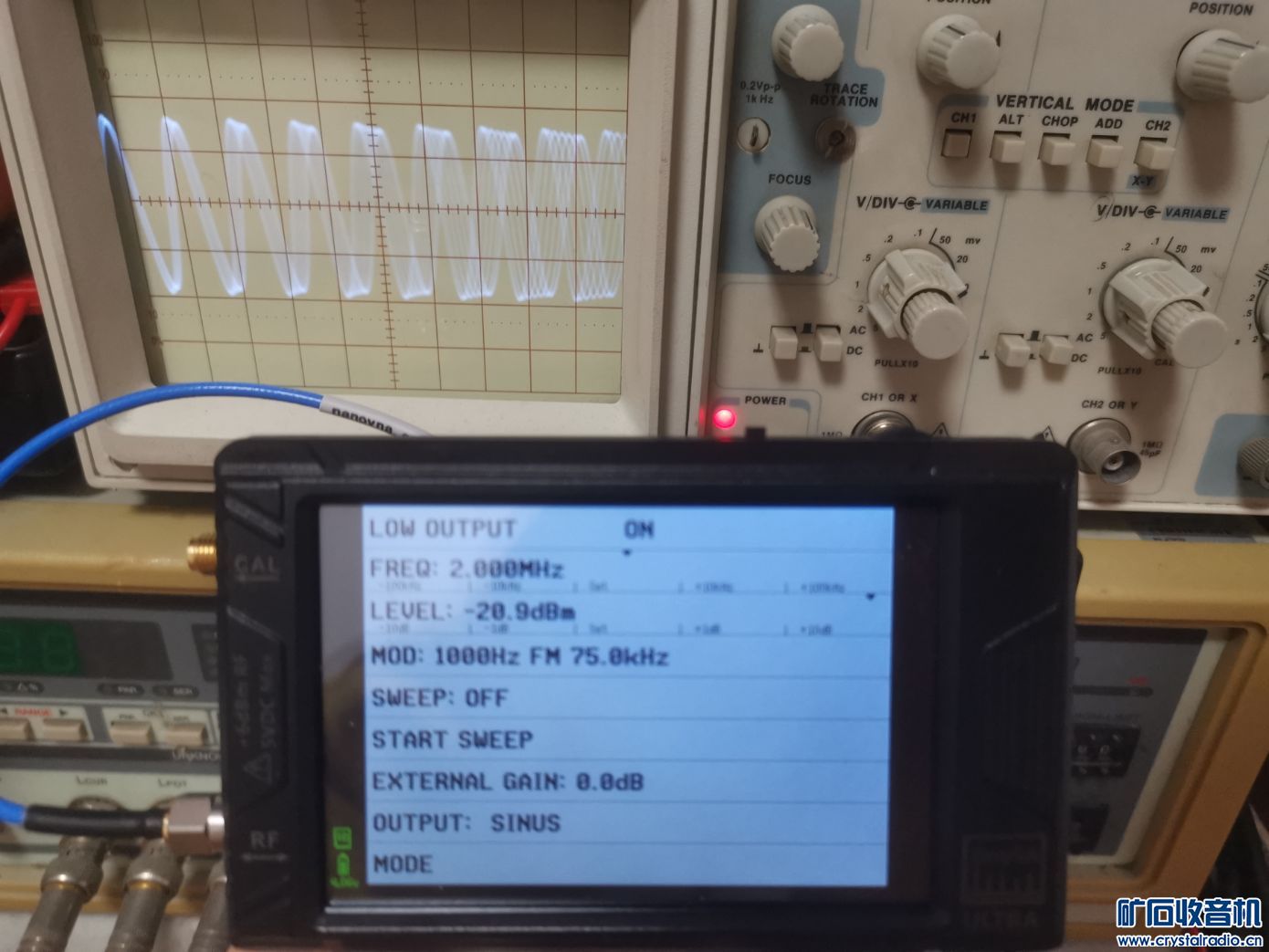

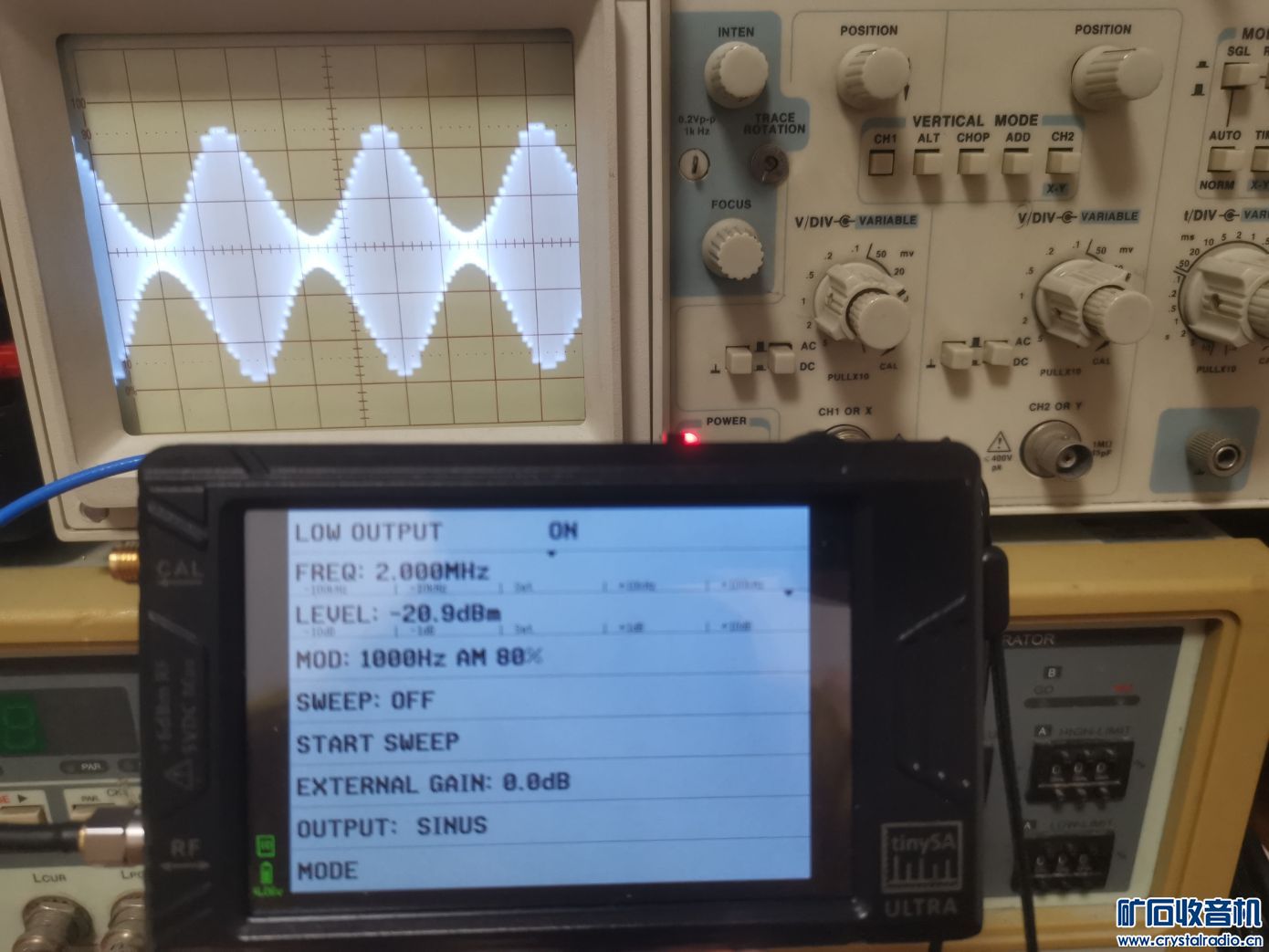

tinysa ultra在信号发生器功能上也有巨大提升，相较于原版的tinysa，输出频率最高可达5.4G，AM调制的调制深度可在0-100%之间自由选择，FM调制的频偏也能在1K-300KHz之间自由选择
并且相较于原版，AM调制的精度也有明显提升，波形台阶更加细密。
在输出低频时也没有明显的谐波失真，最低输出频率低至几十Hz，而原版tinysa在输出几百KHz的信号时谐波失真就已经十分明显，最低输出频率也只能到200Hz左右

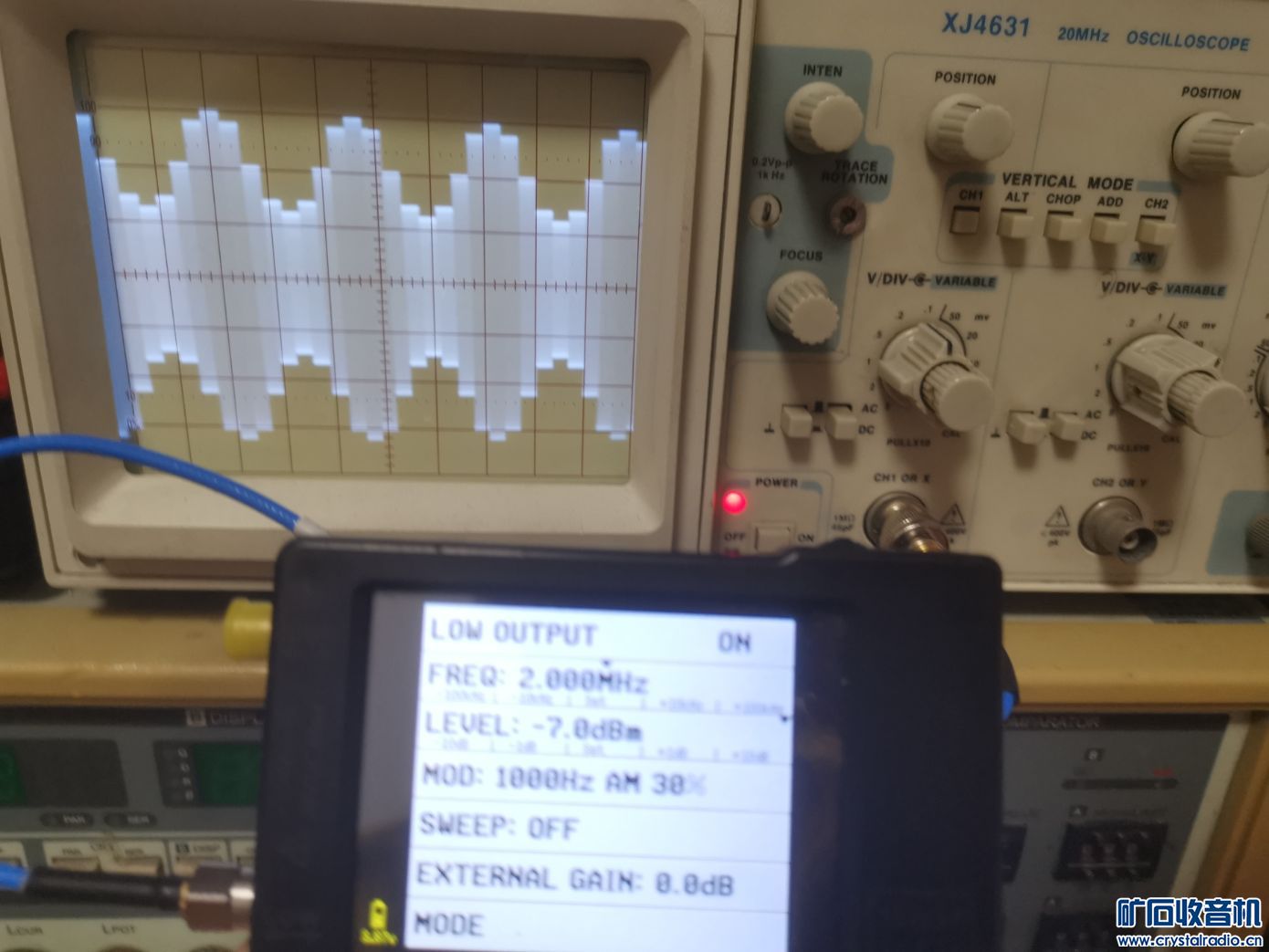

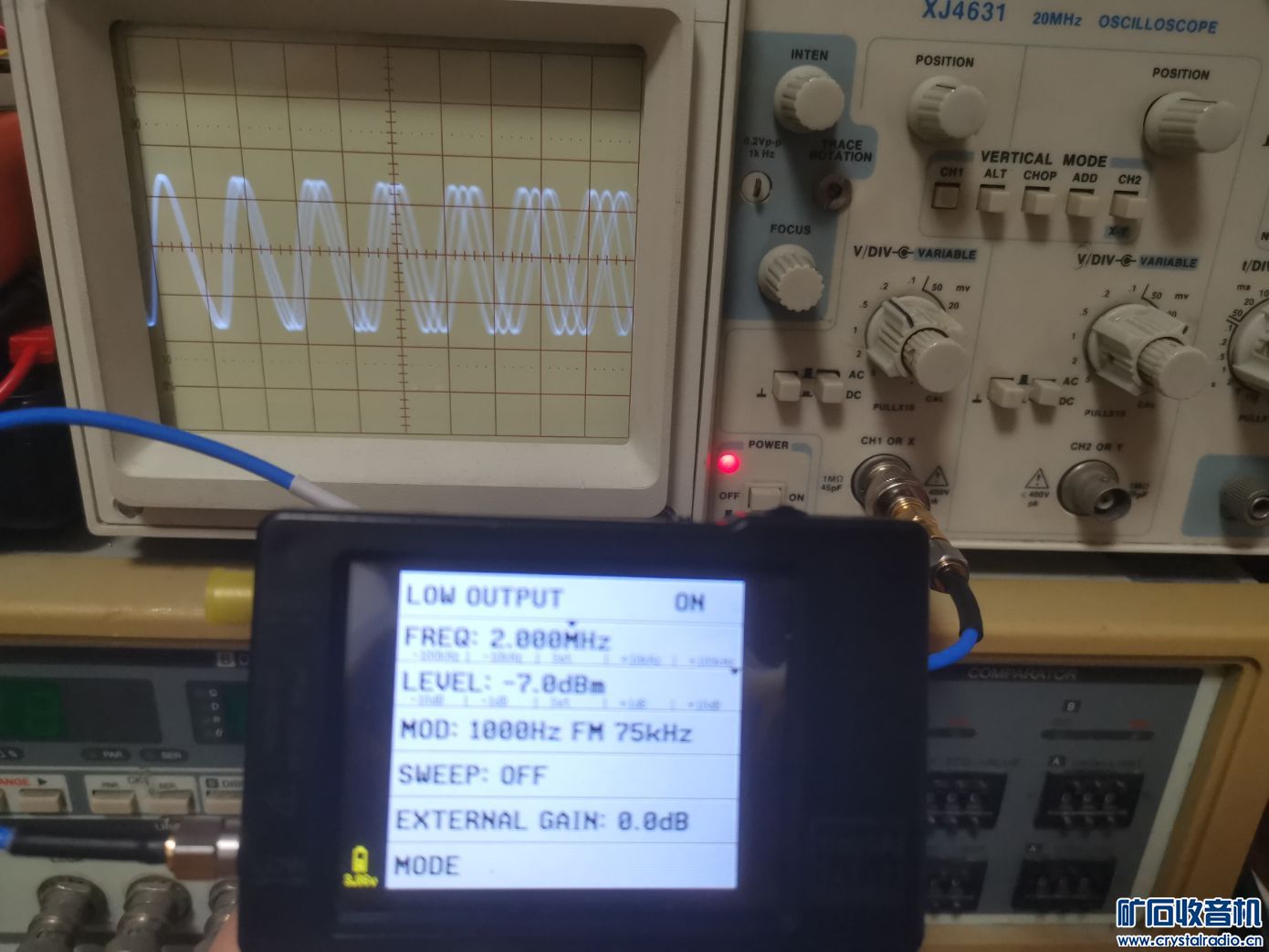

下面是测试图，最后三张是原版tinysa的测试

JHXC

SPKBL 发表于 2022-12-18 02:28
tinysa ultra在信号发生器功能上也有巨大提升，相较于原版的tinysa，输出频率最高可达5.4G，AM调制的调制深 ...

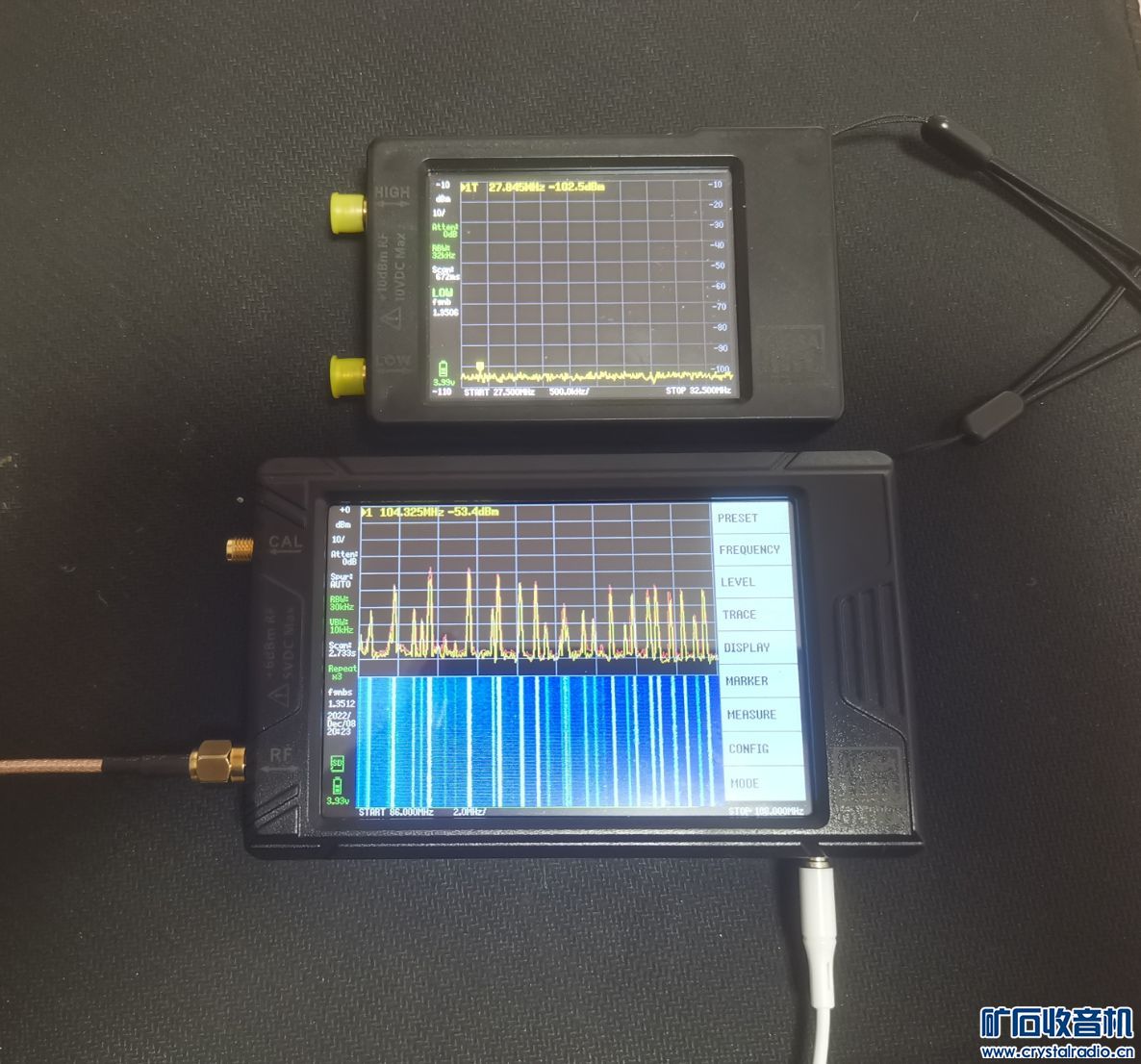

这个升级版本的 tinySA Ultra 频谱仪，网页翻译过来称为“小南超”，性能指标对比原版提升巨大，不管是专业业余使用都是不错的！小巧、便于携带、频率、电平、带宽......这些基本的测量值一点也不含糊，都是准确可信的。

从使用角度讲，能有两台这样的仪器最好，仪器本身是多功能的，当频谱仪使用时就不能做信号发生器、反过来也是一样。比方说，许多测试同时要使用到信号发生器和频谱仪，你手头需要有对应的仪器配套，普通或传统的仪器恐怕难以配套，一般的人不会有几百HZ至5GHZ的全景信号发生器吧，我手头只有一台10HZ-1GHZ的合成信号发生器，那还是多年前花几千元买的二手！

我早前买了小萨频谱仪（tinySA），现在买了升级版小南超（tinySA Ultra），两台也就一千多元，性价比很高值得买！两台配合起来可以完成许多实验或测试！

JHXC

SPKBL 发表于 2022-12-18 02:17
才发现JHXC老师已经给tinysa ultra开了一个新帖，那我也来分享一下它的一些玩法

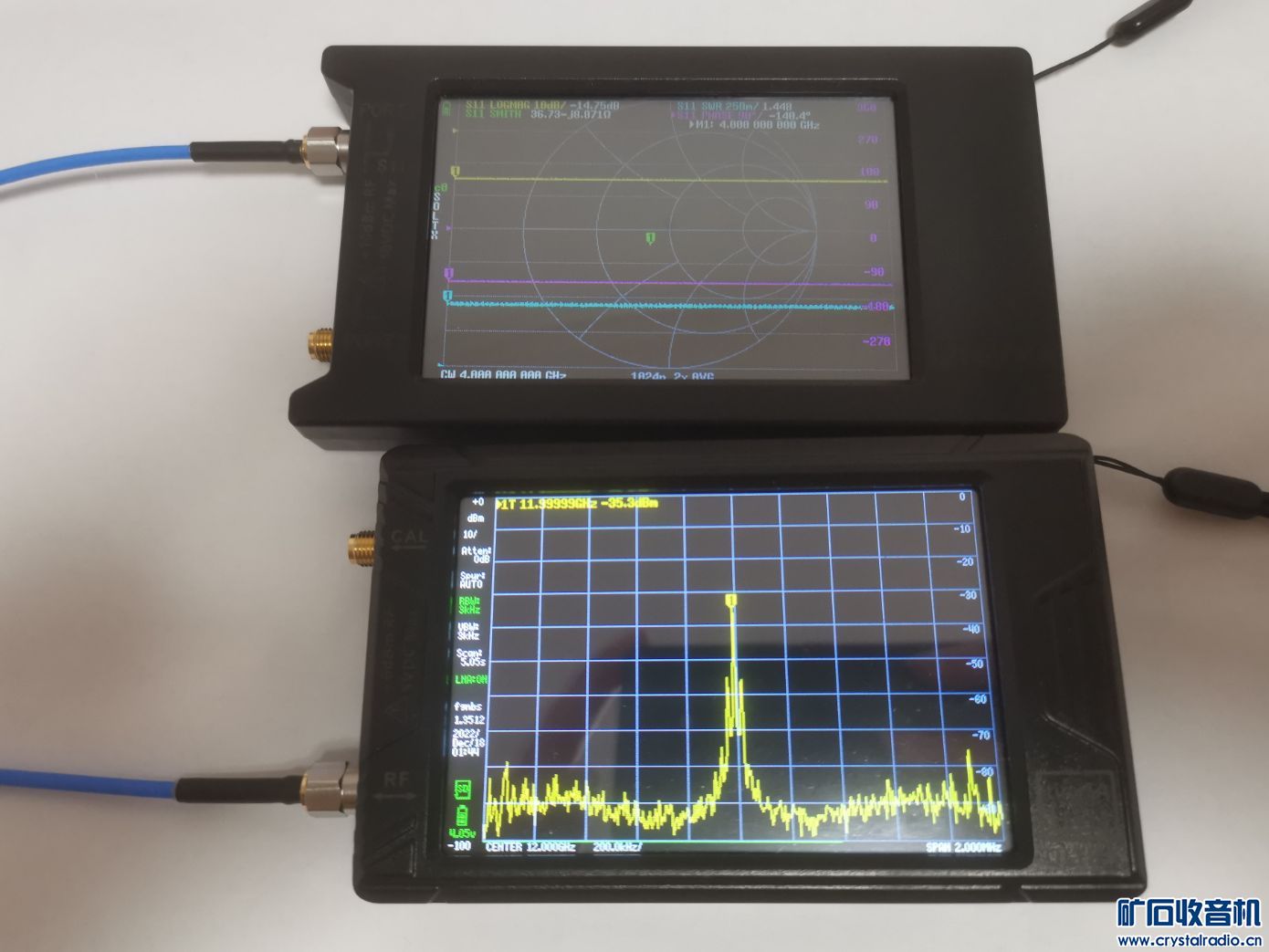

你的这个网分是什么牌子的？照片分辨不出来。网络上卖的网分，我还没有找到比较理想的，我有一台，但是基频只有200MHZ，虽然产品声称可达2.7GHZ，但是超过1GHZ后效果就不太好。当时买过几家，来回退掉了几台，普遍的问题就是操作当中出现错误甚至死机。

我看到的一款，不知是不是你买的牌子？

SPKBL

JHXC 发表于 2022-12-18 09:23
你的这个网分是什么牌子的？照片分辨不出来。网络上卖的网分，我还没有找到比较理想的，我有一台，但是 ...

是的，就是图片中的liteVNA64，最大测量频率6.3G，谐波模式利用输出信号3次谐波混频，最高可达9G
实际使用还是非常不错的，之前大多数号称2.7G、3G的网分例如nanoVNA-F、SAA2，本质上都是基于原版nanoVNA的改进，所以难免受到限制，而这个liteVNA是全新的架构，各项性能比nanoVNA都有质的飞跃，我用了2个月，还是十分满意的，没有明显的固件缺陷

hawk202211

价格似乎也同步上调了很多。。。

ssffzz1

今天看到JHXC师傅的这个帖子，我把我手里的tinySA升级了一把，要注意的问题如下：

1、这个是升级参考手册，我用的是STM32CubeProgrammer这个程序，不是用DFU工具的那个。

http://athome.kaashoek.com/tinyS ... 2CubeProgrammer.pdf

2、我是在Linux环境下升级的，需要注意要用sudo或者直接root用户运行CubeProgrammer程序，否则可能因为权限问题找不到usb接口。当然通过配置权限也是可以的。

sudo ./STM32CubeProgrammer


3、其余的步骤按照教程来就可以了，固件下载如下：

http://athome.kaashoek.com/tinySA/DFU/


用        tinySA_v1.3-513-g92dd4b2.bin这个即可，理论上其余的几个莺歌也行，只是不同的格式。但我没测试过。


4、升级完成后tinySA断电重启即可到新版本。

说白了就是USB方式刷STM32的固件，没什么神秘的。常玩STM32的人熟的不得了。


5、升级完毕后需要校准，按照手册用短SMA线链接两个端口运行校准程序。

JHXC

ssffzz1 发表于 2022-12-18 15:06
今天看到JHXC师傅的这个帖子，我把我手里的tinySA升级了一把，要注意的问题如下：

1、这个是升级参考手 ...

你买的是哪一种，是2.8寸屏幕的还是4寸的？2.8寸的频率范围是10KHZ-960MHZ，4寸10KHZ-5.3GHZ。你升级的是哪种？升级之后主要发生了什么变化？

要是你将2.8寸 的10 KHZ-960MHZ频谱仪升级后，达到了4寸屏幕的10KHZ-5.3GHZ，我再买一个4寸那就不划算了！

SPKBL

JHXC 发表于 2022-12-18 18:28
你买的是哪一种，是2.8寸屏幕的还是4寸的？2.8寸的频率范围是10KHZ-960MHZ，4寸10KHZ-5.3GHZ。你升级的是 ...

原版tinysa升级固件只是修改了一下操作系统显示UI之类的，例如原来的操作系统的FM信号输出的频偏会有narrow和wide两个选项，而现在更新固件后显示为FM 4KHz和FM 75KHz，仅此而已
系统固件上的更新是不可能升级实际性能的，tinysa升级固件也不可能达到ultra的性能，这是实际硬件上就已经决定了的

JHXC

SPKBL 发表于 2022-12-18 18:44
原版tinysa升级固件只是修改了一下操作系统显示UI之类的，例如原来的操作系统的FM信号输出的频偏会有narr ...

是这个道理。

小萨和小南超两款频谱仪参数相差太大，上面（ssffzz1朋友）朋友说的仅仅是针对小萨（2.8寸）的不断i完善进行了一些修补，不可能升级固件就能实现小南超的参数。

两种频谱仪的硬件有很大的不同，比方说第一中频，对应的本振，软件是不好改变的。因为没有图纸，根据推测，这两款频谱仪都是用合适的无线收发器，中频的选择采用了市场上标准化的器件，因此就可以简化电路和降低成本。

ssffzz1朋友说的固件升级与我在题头说的升级版本似乎不是一个概念，不知是不是这个道理？

JHXC

SPKBL 发表于 2022-12-18 13:19
是的，就是图片中的liteVNA64，最大测量频率6.3G，谐波模式利用输出信号3次谐波混频，最高可达9G
...

谢谢你的回复！

你买的这款网分内部的扫频振荡器不同于早期的那些产品，振荡器的基频高的多，是不是达到了3GHZ？如果是那就值了。

这些玩意，卖家能够详细介绍的不多，只有买来用了的朋友才能确认。

ssffzz1

补充：我是固件升级，2.8的小屏幕的。我开始看标题以为版本升级，后来读完了，是硬件升级。但是小2.8的新版本也出了，就是我升级的那个。

这个机器的其他功能 ，我还真不熟悉，我就是看频谱，这个灵敏度的确高，比安泰信的频谱仪好用多了。uV级别的能看出来，相当不错。
今天看了下收音机本振频率，能看，当然没频率计那么准，但是确定是否震荡没问题，频率要有几个k的差异。

JHXC

ssffzz1 发表于 2022-12-18 20:08
补充：我是固件升级，2.8的小屏幕的。我开始看标题以为版本升级，后来读完了，是硬件升级。但是小2.8的新版 ...

谢谢回复！我放心下来了。

这个四寸的比2.8寸的更好，除了屏幕大，频率扩展到微波了(5.3GHZ)，RBW更窄为200HZ，所以灵敏度会更高！

好的频谱仪通常会有很高的中频，目的是为了减少镜像干扰，这个四寸10KHZ-800MHZ波段为高中频电路架构，超过800MHZ-5.3GHZ甚至更高频率，该机采用了低中频，信号的频率比中频高，这种情况下，就不可避免的存在干扰，这个机器声称采用了超级算法，实测表明几乎看不到镜像干扰，这是该机的最大亮点！

2.8寸不是有一个高波段240MHZ-960MHZ吗，用起来干扰就比较多，即使按照资料进行一些设置，效果不是太好，不尽人意！如果固件升级将这个问题解决那就好了。
