分享原创：老郑MF47图集

quexing · 发表于 2024-7-10 19:21:32

老郑小烧发表于 2024-7-10 19:13
47A有很多种，我的是个杂牌（散件组装的），非常紧，还卡涩，比天宇差多啦。

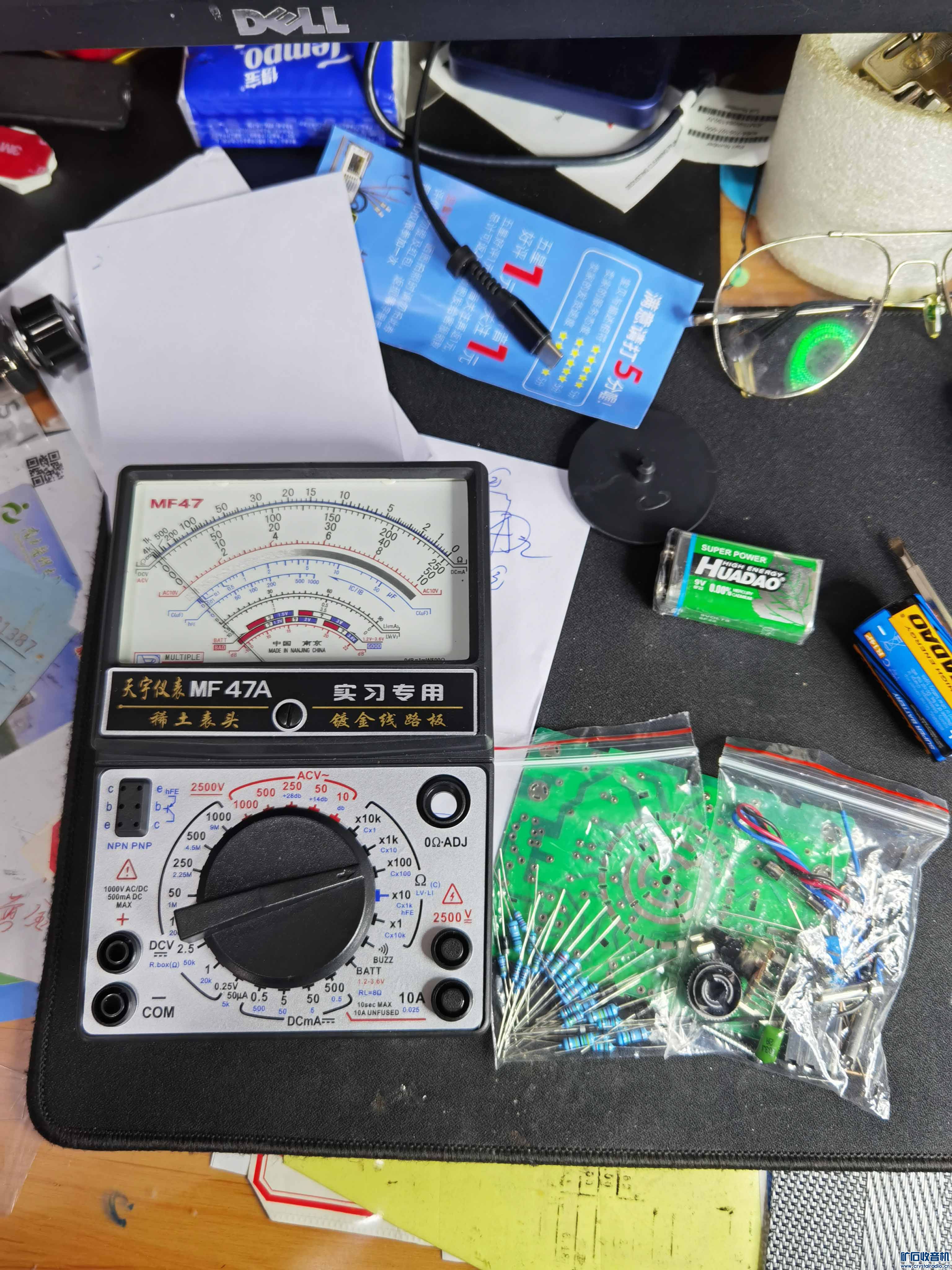

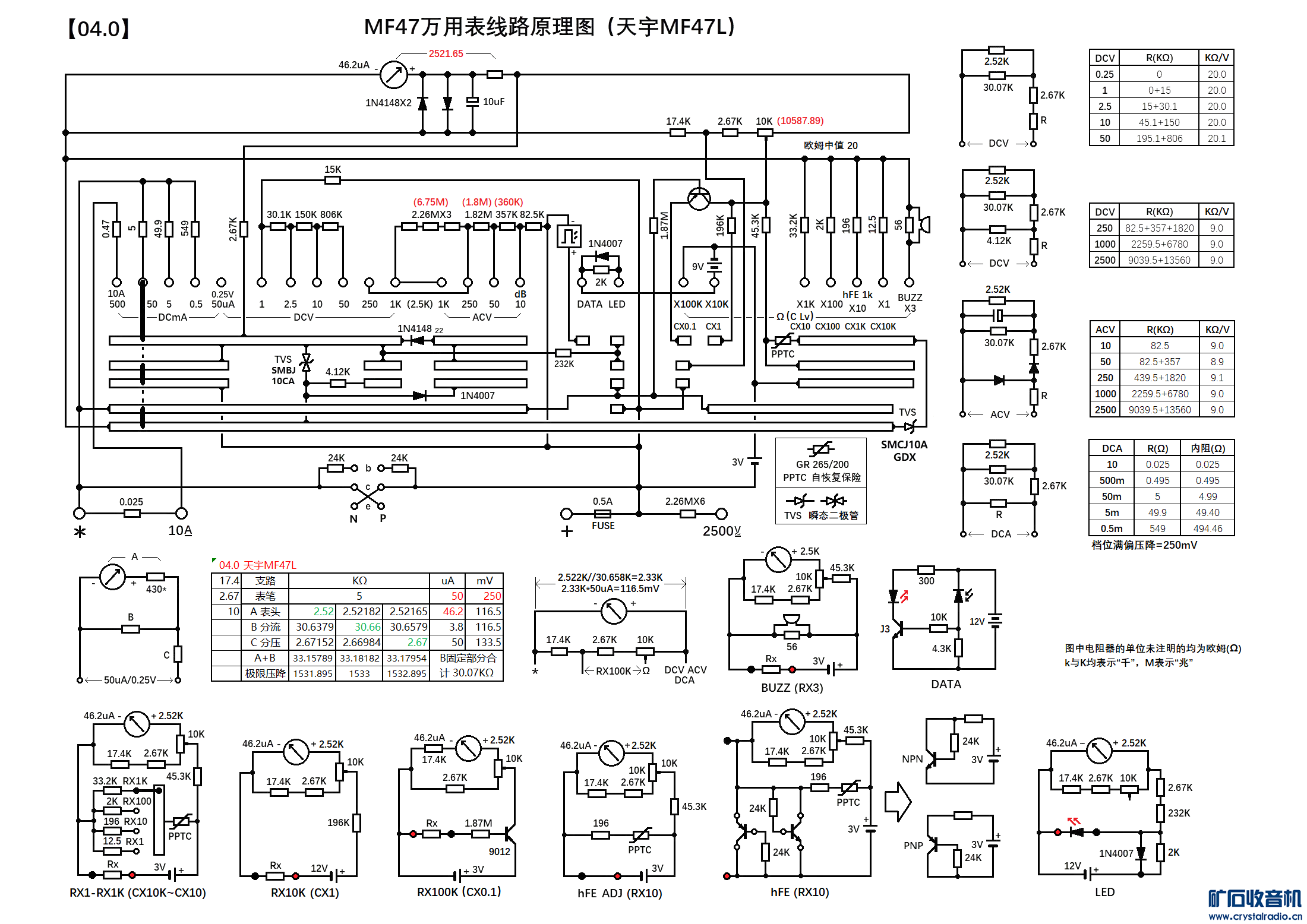

我组装的这个也是天宇，但是旋钮很紧。

老郑小烧 · 发表于 2024-7-10 19:44:17

quexing 发表于 2024-7-10 19:21
我组装的这个也是天宇，但是旋钮很紧。

有闲心的话可以调整一下，我有块表就调整好了。
记得是把弹簧剪了半圈儿，滚珠滑道三角形的尖部磨圆了一点儿，最后涂上润滑油脂。

quexing · 发表于 2024-7-10 20:17:44

老郑小烧发表于 2024-7-10 19:44
有闲心的话可以调整一下，我有块表就调整好了。
记得是把弹簧剪了半圈儿，滚珠滑道三角形的尖部磨圆了一 ...

弹簧很难装进去，不搞了，不过这块线性很好，比老的47、201好多了，

老郑小烧 · 发表于 2024-7-10 21:00:13

quexing 发表于 2024-7-10 20:17
弹簧很难装进去，不搞了，不过这块线性很好，比老的47、201好多了，

内磁表头线性要好些。

我是自愚自乐 · 发表于 2024-7-11 15:12:46

感谢分享

老郑小烧 · 发表于 2024-7-31 22:00:07

原【K01.0】欧姆和hFE相关档的分图中，8.5K误写为5.8K，更正如下，网盘文件已更新。

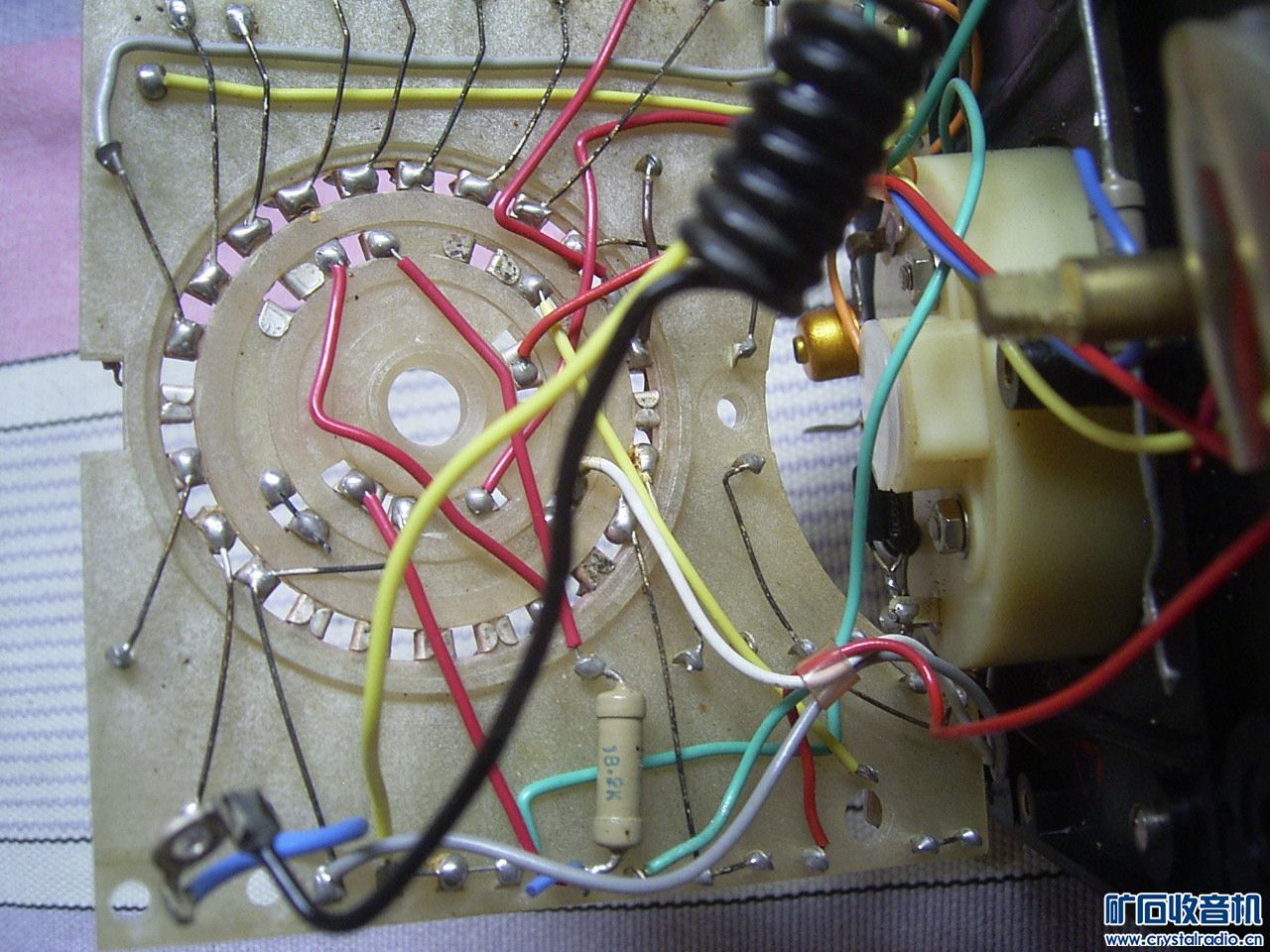

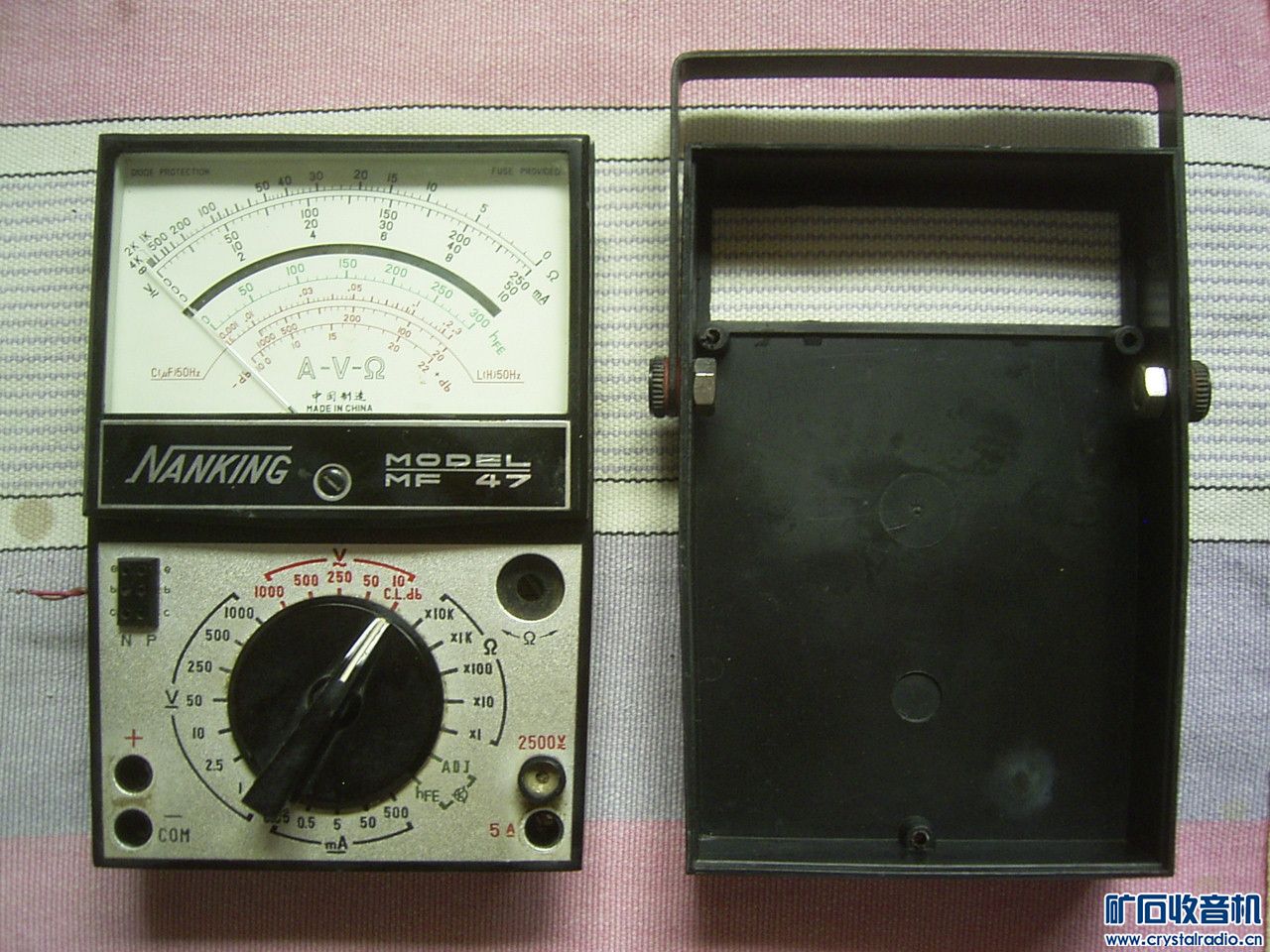

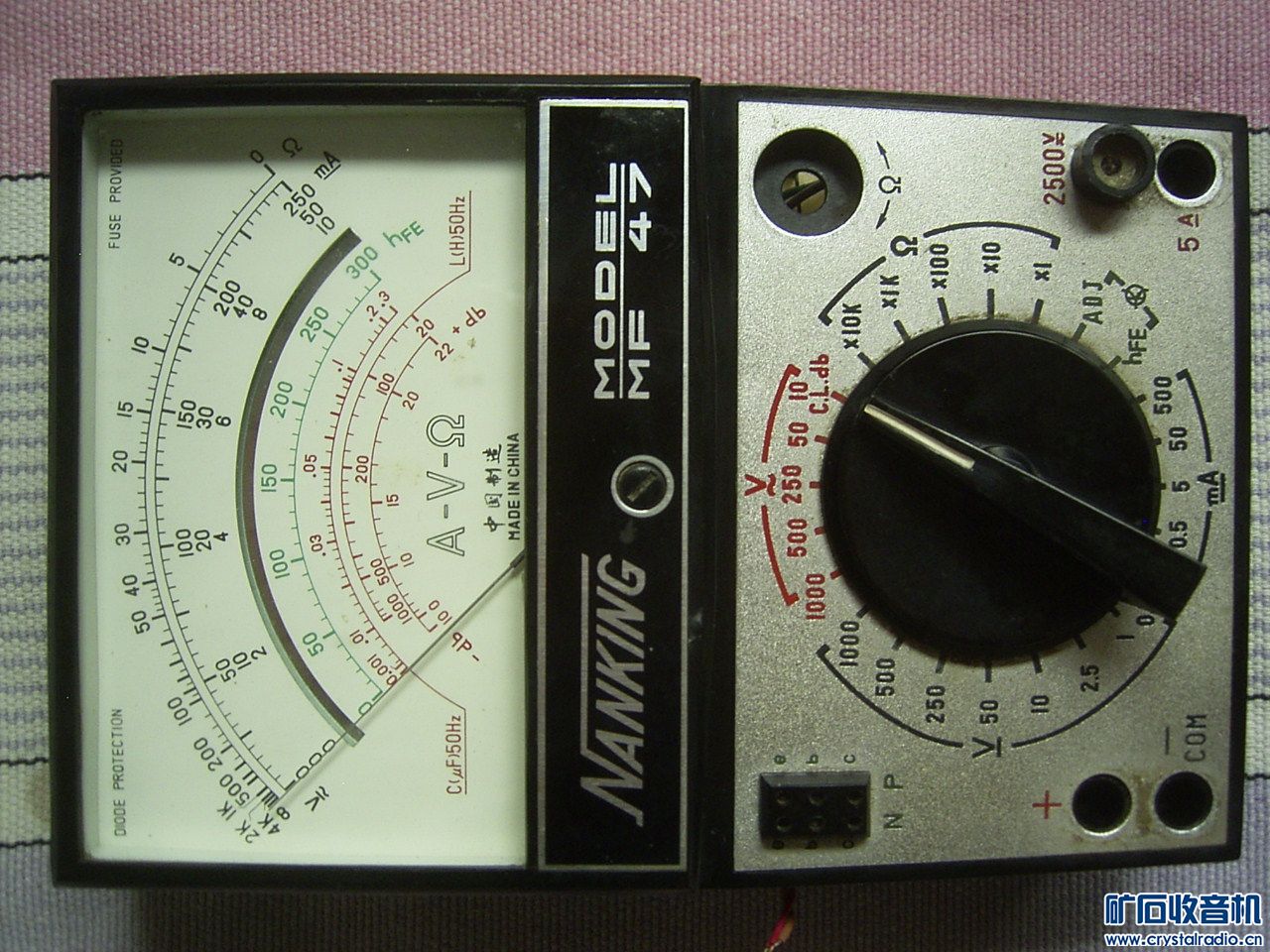

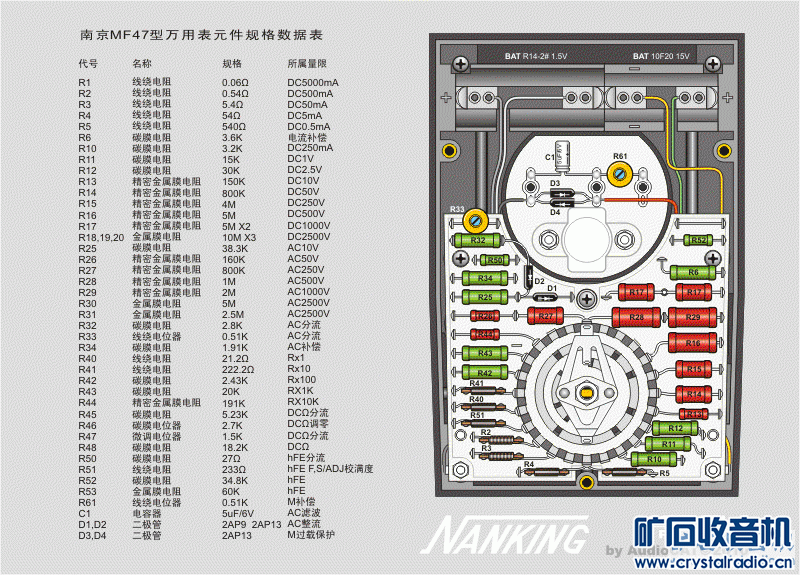

K01.0_50u1.8K 15V22(NANKING 南京电表厂).png

大白菜贵了 · 发表于 2024-8-1 01:11:43

感谢老师分享，学习了！

老郑小烧 · 发表于 2024-8-4 15:04:51

坛友弦歌天涯知道我以收集MF47电路为乐，送我块上海教育电器仪表厂的新表，仔细核对后，确认其电路与【07.0】上海国光完全相同。
不久，又有坛友晒出块温州精密仪器厂（wen zhou precision instruments works）的47表，发现也是该电路。
遂添加2个厂商，更新如下。

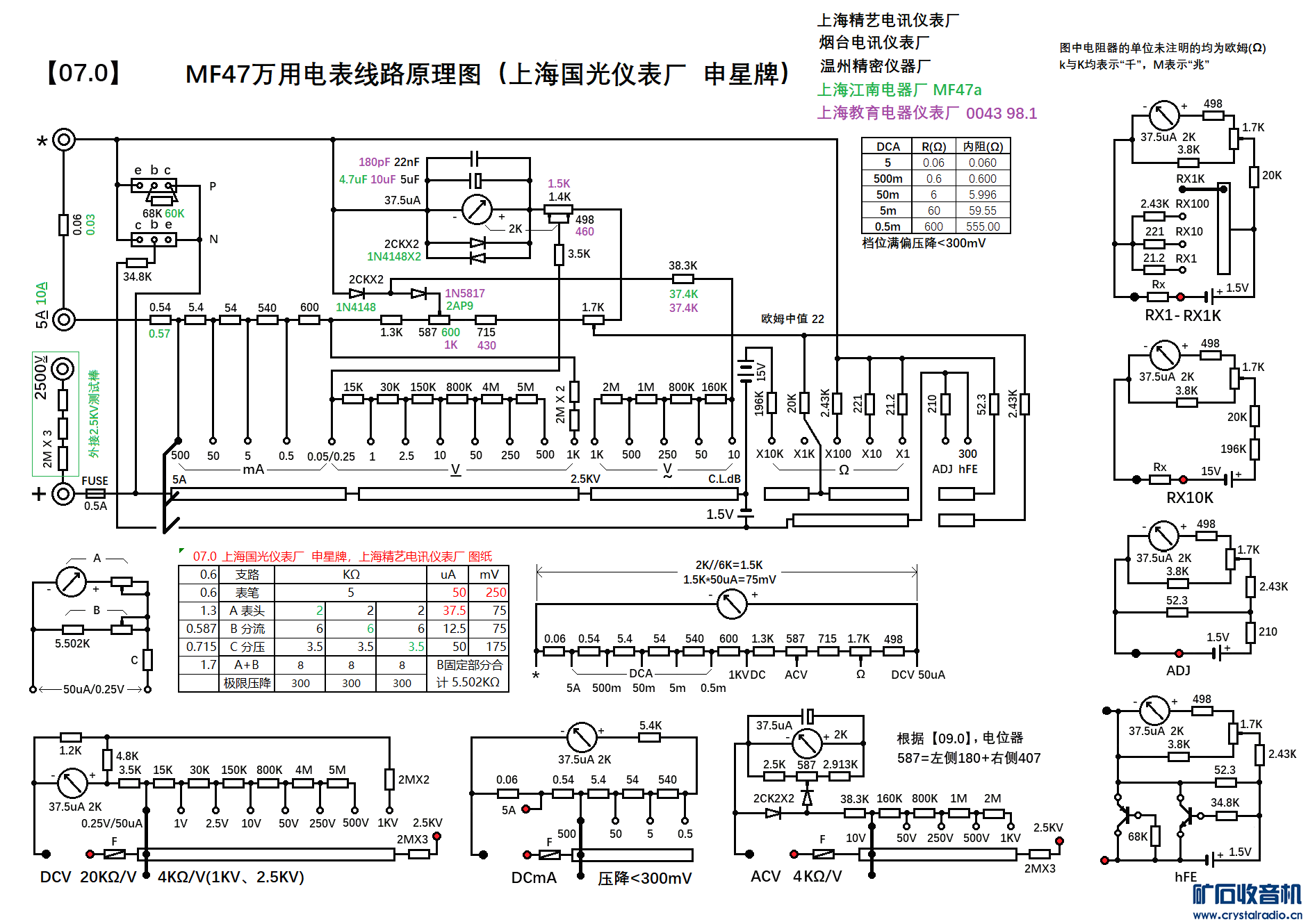

07.0_35.7u2K15V22 上海国光仪表厂上海精艺电讯仪表厂.png
