分享原创：老郑MF47图集

老郑小烧 · 发表于 2024-4-5 20:22:52

根据弦歌天涯的帖子绘制了铆钉版电路图（如下）。
“铆钉版” 即开关的档位触点为圆形铆钉，是MF47最早的实验版，貌似有多个版本，共同特点是表头为50uA & 3.6K，RX10K档的分压电阻是198K。

K03.1_50u3.6K 15V22 实物.png

网传的官方图纸。

516 · 发表于 2024-4-11 11:45:26

非常好的资料，学习了，谢谢分享！

liiqi · 发表于 2024-4-13 22:02:54

本帖最后由 liiqi 于 2024-4-13 22:10 编辑

LinXK 发表于 2022-5-30 10:04
有没有玩过这样三个插孔的47表？

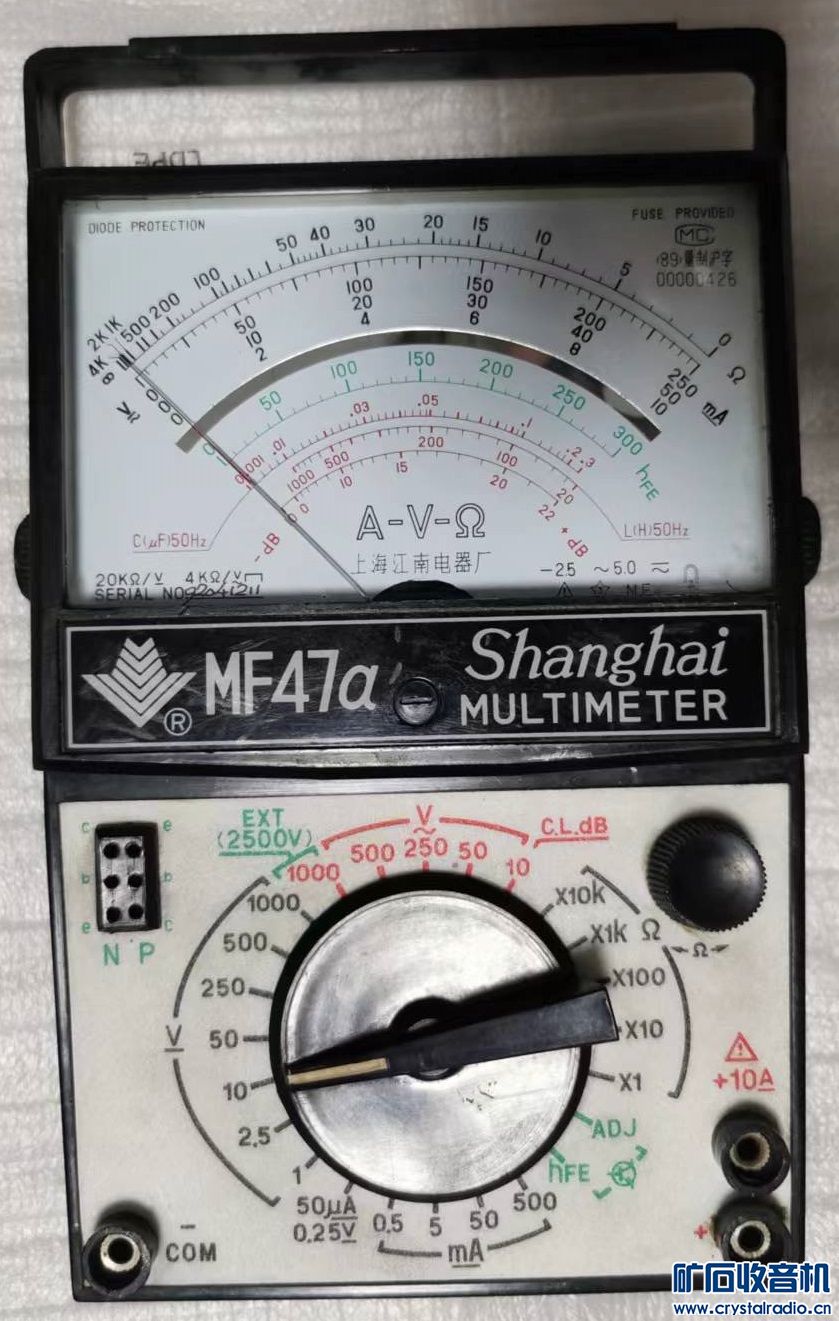

MF47a(上海江南电器厂) 三插孔的47表：

其与 “07.0_35.7u2K15V22 上海国光仪表厂上海精艺电讯仪表厂” 图相似。

gnsmzabw · 发表于前天 10:24

47表电路图集
收藏

老郑小烧 · 发表于前天 11:00

liiqi 发表于 2024-4-13 22:02
MF47a(上海江南电器厂) 三插孔的47表：

谢谢liiqi老师

！我抽空把它标注到07.0里面。

老郑小烧 · 发表于昨天 22:26

本帖最后由老郑小烧于 2024-4-29 22:27 编辑

老郑小烧发表于 2024-4-28 11:00
谢谢liiqi老师！我抽空把它标注到07.0里面。

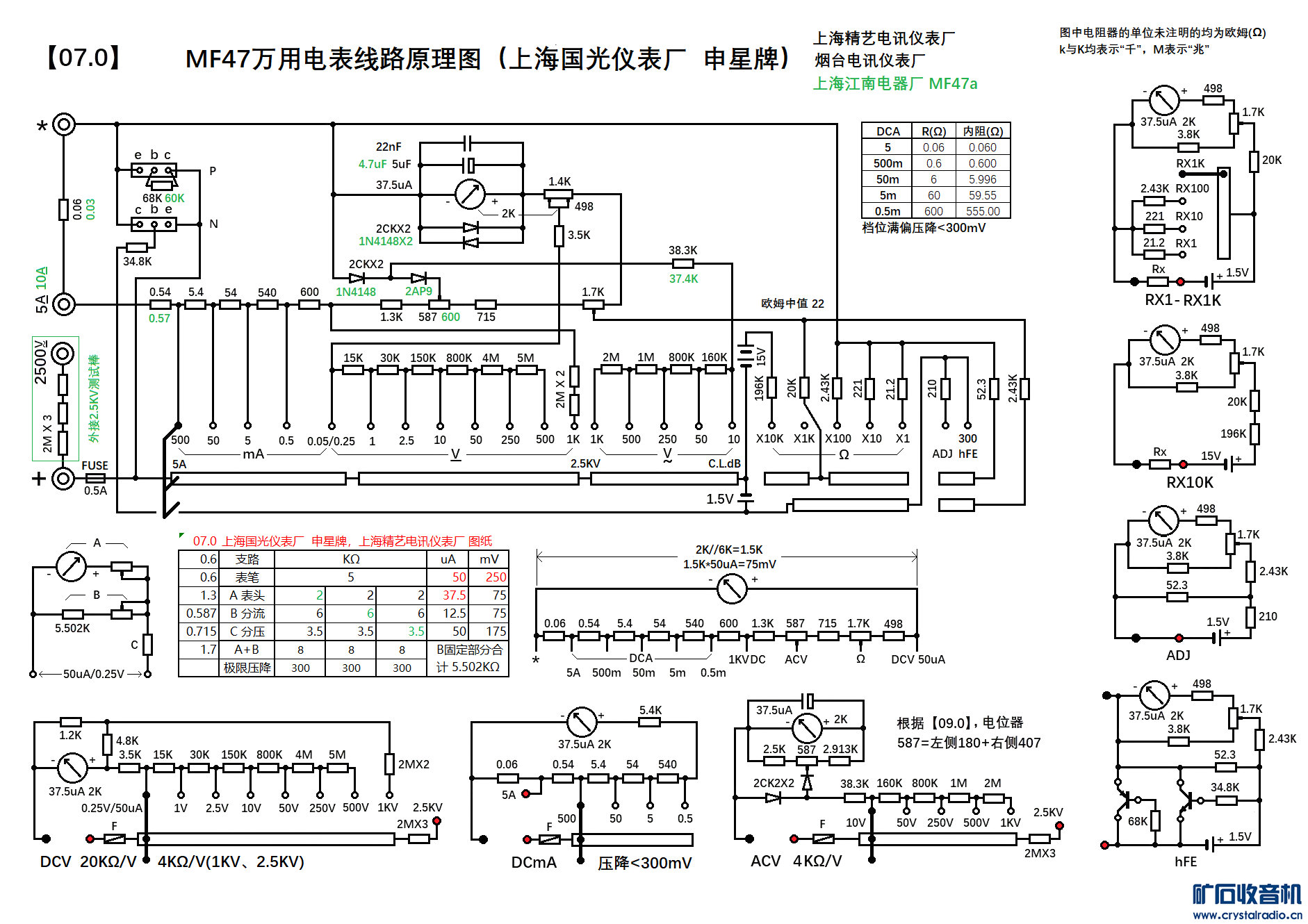

根据liiqi老师453楼的资料，07.0已修改完善。

07.0_35.7u2K15V22 上海国光仪表厂上海精艺电讯仪表厂.png

老郑小烧 · 发表于昨天 22:32

本帖最后由老郑小烧于 2024-4-29 22:34 编辑

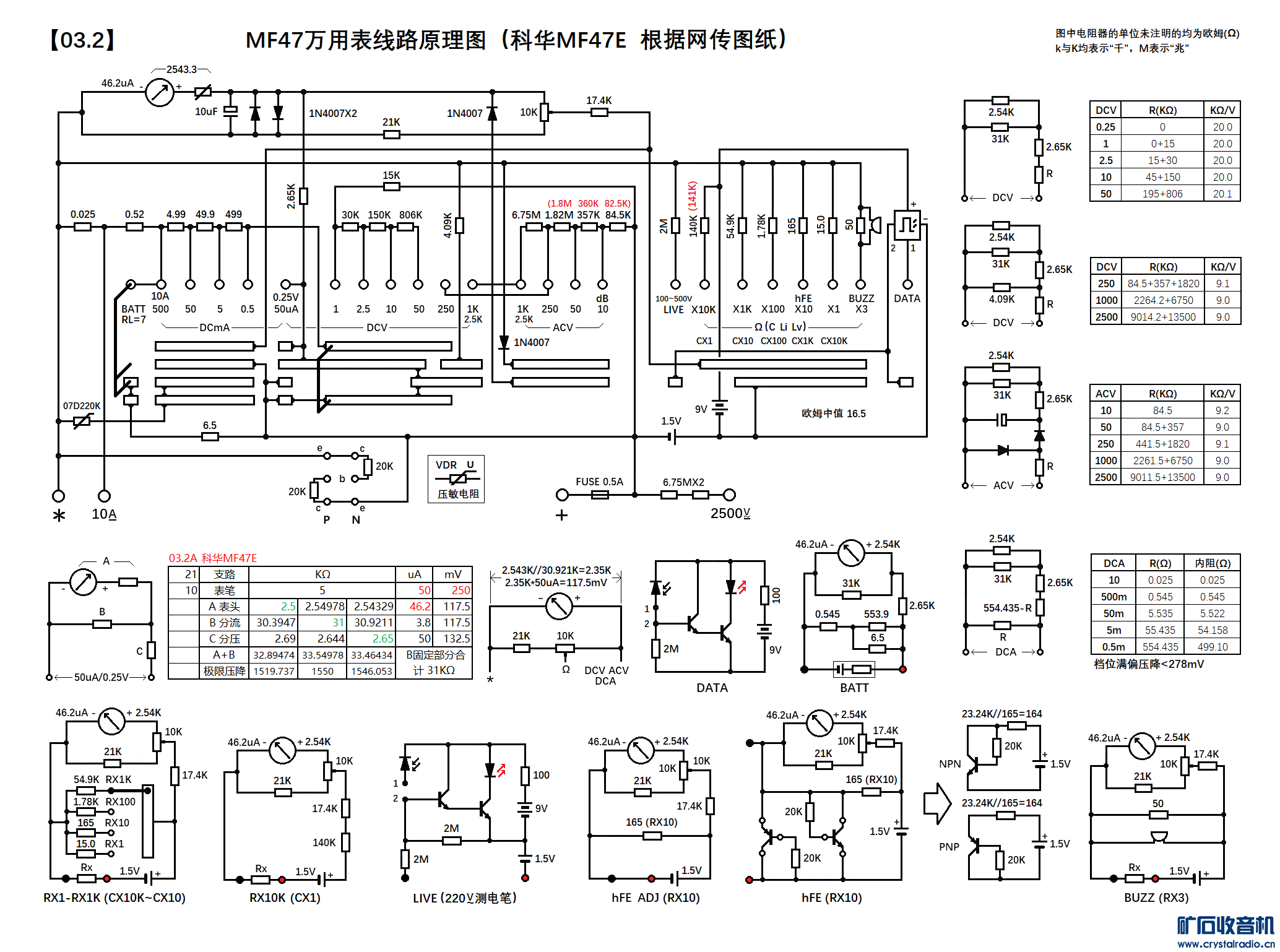

网盘增加了【03.2】科华MF47E，所参照的网传原图附后。

03.2_46.2u2.5K 10.5V16.5 科华MF47E.png
