分享原创：老郑MF47图集

林健

老郑小烧 发表于 2024-5-3 08:01
应该是这个 。

中值最小的表——J0411A，这条标尺是干什么用的？

就是这个，换算经常转不过弯，

老郑小烧

根据弦歌天涯的资料，K01.0补充了1977年 NANKING MF47的数据。

钱树培

liwj113 发表于 2024-5-26 20:18
我前几天拆装了85版的NANKING MF47，原来的刀盘磨损严重，元件参数就是楼上的黑色字体数值，示值很准，表头 ...

3.6K的应该是电流档的电阻

jiayi64

liiqi 发表于 2024-4-13 22:02
MF47a(上海江南电器厂) 三插孔的47表：

杭州大华47表，图纸非常不易找，我发现与该图纸类似，大家在修大华47表的时候，可以参考该图纸。感谢老郑老师提供。

老郑小烧

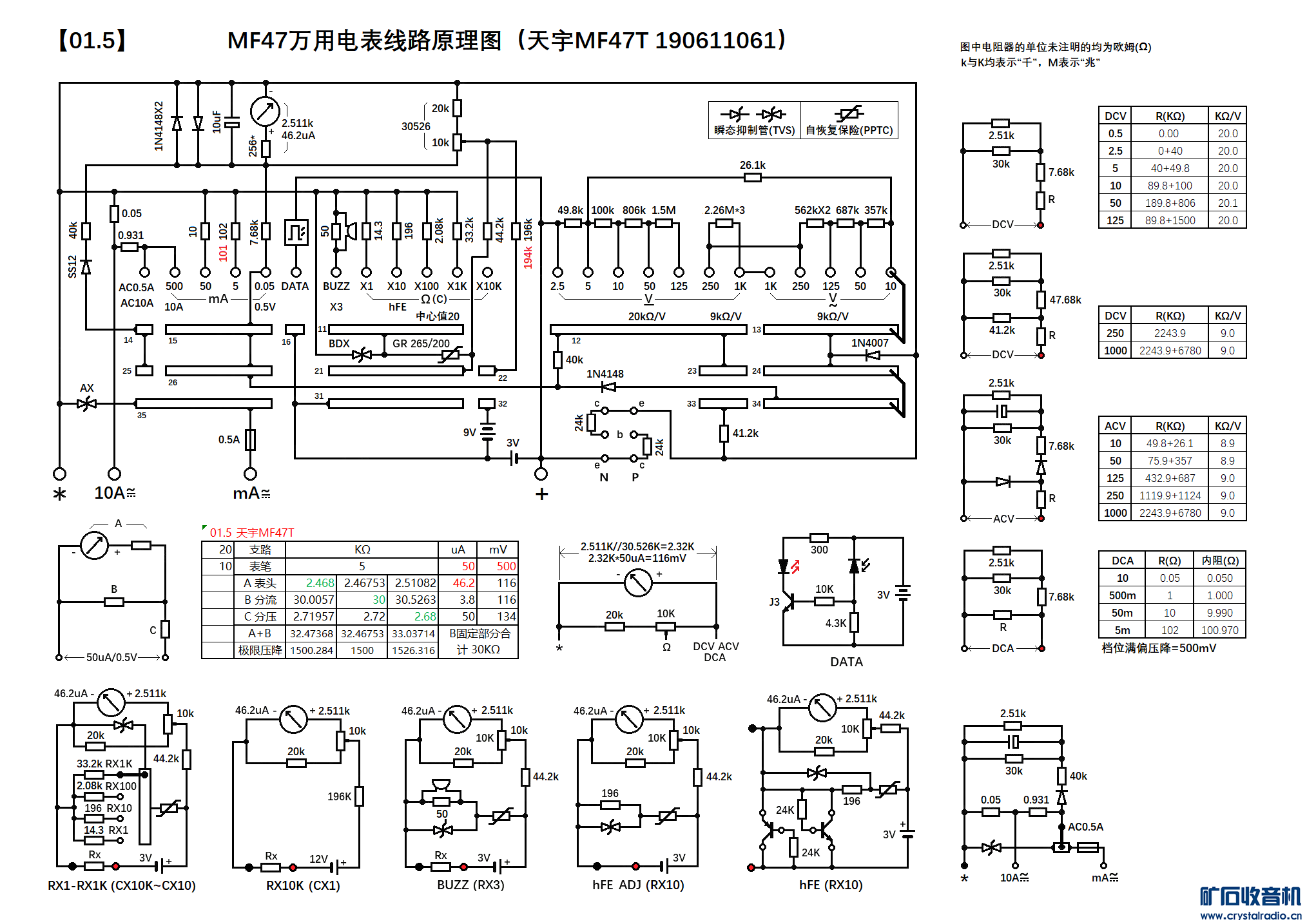

图集新添加了天宇MF47T，根据表头灵敏度和网孔结构，编号【01.5】，该表有以下特点：
1、欧姆档中值为20，使用3V+9V电池
2、有2个交流电流档，AC500mA、AC10A
3、交流电流档、直流电流档共用专用插孔，又分为10A和mA两个插孔（后者原为2500V）。
4、熔丝保险管配合TVS，负责保护交直流mA档
5、欧姆表的保护措施为TVS+PPTC，PPTC与各档的分流电阻串联，常态电阻约5.8欧姆
6、有LI/LV、BUZZ、DATA等比较实用的功能
7、电压表取消了2500V、500V、DC1V，增加了125V，档位分布更合理些
8、为弥补取消的1V档，50uA档的压降由0.25V改为0.5V（即内阻由5k改为10k）
9、档位顺序有所调整，欧姆档由原来的DCmA和ACV之间，调整为DCmA和DCV之间
10、全表无可调电阻，实测ACV误差较大（个人标准，仍在标称范围内），表头灵敏度准确，但线性不好。

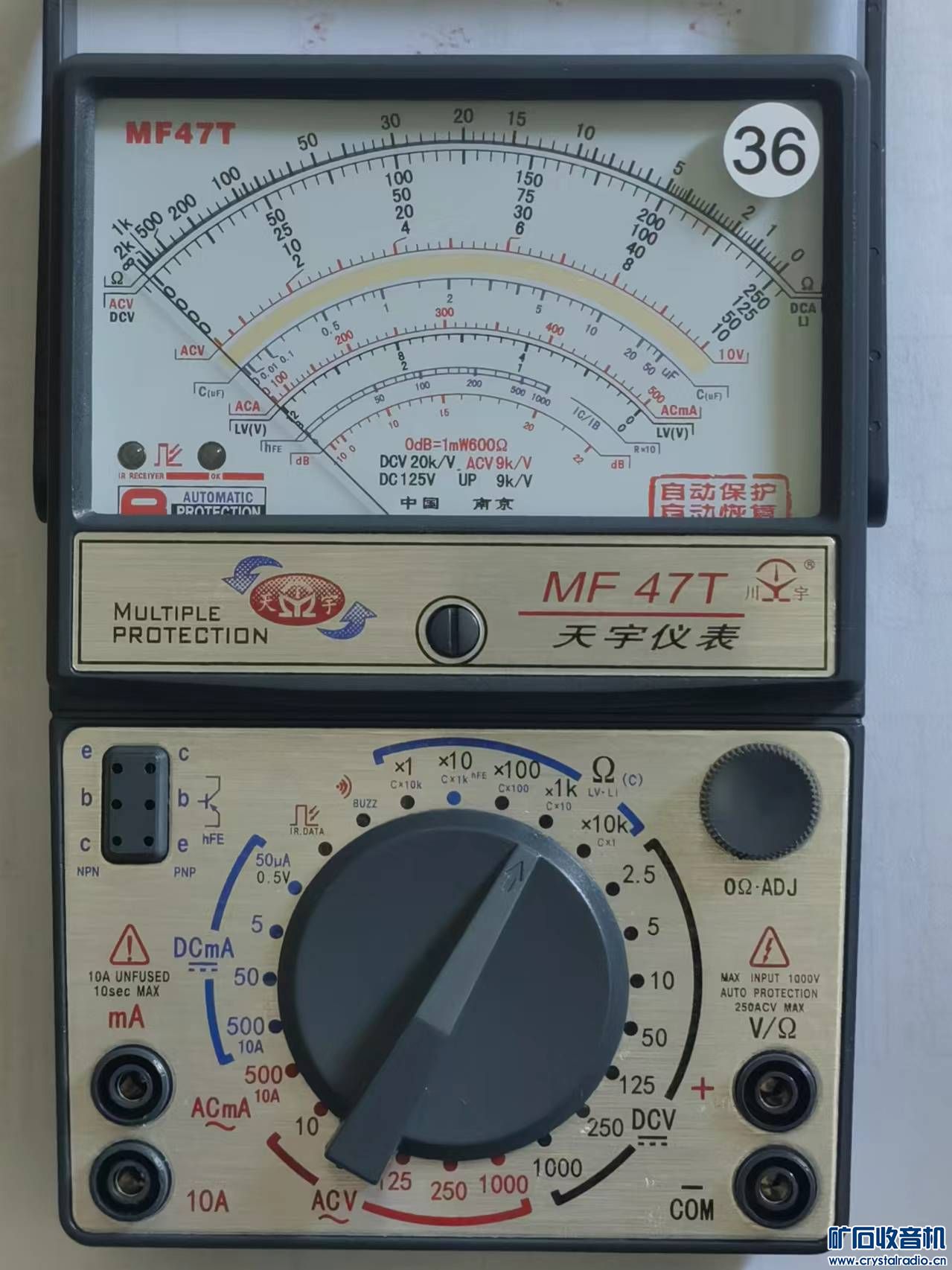

老郑小烧

MF47T

quexing

老郑小烧 发表于 2024-7-10 11:47
MF47T

老郑，这样展示特色是什么？

老郑小烧

quexing 发表于 2024-7-10 12:06
老郑，这样展示特色是什么？

尽量多看些细节，电路图的信息有些需要结合实物看 。

老郑小烧

quexing 发表于 2024-7-10 12:06
老郑，这样展示特色是什么？

这块表是我组装的。原本想找个线性好些的表头，顺手买了块同型号的板子，
摆弄够了，发现就差个壳子就是块完整的表了...，然后又买了套外壳

quexing

老郑小烧 发表于 2024-7-10 12:10
尽量多看些细节，电路图的信息有些需要结合实物看 。

我之前买的47L，旋钮比之前组装的47A顺滑很多，可能改良了，当旋转旋钮的时候好像有一种“推力”助力的感觉，不知道你这样47T旋钮是不是这样？

老郑小烧

quexing 发表于 2024-7-10 13:33
我之前买的47L，旋钮比之前组装的47A顺滑很多，可能改良了，当旋转旋钮的时候好像有一种“推力”助力的感 ...

定位准，手感不错，“推力”倒是没感觉到。
昨天测试交流电流档，故意加大了些，结果TVS起作用了，电阻没事儿，保险牺牲了。

quexing

老郑小烧 发表于 2024-7-10 13:42
定位准，手感不错，“推力”倒是没感觉到。
昨天测试交流电流档，故意加大了些，结果TVS起作用了，电 ...

没有之前47A那种很紧的感觉？

Jambalaya

天宇川宇这俩商标，太太太太邪恶黑暗了。

老郑小烧

quexing 发表于 2024-7-10 16:54
没有之前47A那种很紧的感觉？

47A有很多种，我的是个杂牌（散件组装的），非常紧，还卡涩，比天宇差多啦。
