发一个手持电桥大家养养眼

jarvis31 · 发表于 2011-4-8 11:45:28

我個人是覺得廠商開發產品也許有 CP 值的考量啦, 畢竟台式表精度可達 0.05% 但價位可能也高了10倍呀
不過以手持式精度最佳只能達到 0.3%左右, 這台TH2822 ESR 或 D 值顯示位數卻能標示到小數四位...感覺是產品的一種行銷手法(讓產品感覺高人一級 ?)...在實際量測的有效性是讓人質疑

頻率不準的問題只是我的推測...也許是有啥其他問題所造成, 我也覺得頻率要做到這麼不準不太可能
不過其他問題造成好像也有點怪, 難道是公式有誤 ? 這好像就更不合理

jarvis31 · 发表于 2011-4-8 13:26:12

一般台式電橋都是以安捷倫公司產品為指標, 我剛好手邊有一台  E4980A  拿來測一個 220nF/250V 聚酯電容
這台表最佳精度如沒記錯應該是 0.02%

數據記錄 x: 代表跳數不穩定
Freq                   Cs                   Rs
100Hz             215.67nF          2.xxxx
1kHz                215.57nF          0.2xxx
10kHz             215.48nF          0.032x
100kHz             215.64nF          0.0107

提供大家參考

fickle · 发表于 2011-4-8 16:53:56

提示: 作者被禁止或删除内容自动屏蔽

miaoxkk · 发表于 2011-4-8 17:00:54

我也测了一只0.1μF/200V的电容，基本和楼上的差不多。

數據記錄 x: 代表跳數不穩定
Freq                   Cs                   ESR
100Hz             99.99nF          28xx
1kHz                100.0nF          1.5xx
10kHz             99.76nF          0.4xx
100kHz             102.0nF          0.401

苏-27 · 发表于 2011-4-8 17:01:56

这竟然是国产的？

jiangjieke · 发表于 2011-4-10 08:13:19

烦请JHXC老师和买了手持电桥的老师发几张测量大小电感的图片，并作以解说。谢谢了。

雪飘千山素 · 发表于 2011-4-10 15:27:40

我测了一下偏转的有关参数如下：
100 120 1K 10K 100K
行偏转 L 301uH 301 296 296 298
Q 0.2525 0.304 2.485 23.5 85.7
R 0.7914 0.812 5.406 444.2 16.0K
Z 0.7662 0.7764 2.0082 18.652 187.14
直流电阻用UT71E测 0.48
场偏转 L 8.409mH 8.399 8.309 8.055 -24.438
Q 0.861 1.028 7.412 22.95 6.903
R 10.686欧 12.676 394 11.641k 108.2k
Z 8.1 8.835 52.67 506.6 15.512k
直流电阻用UT71E测 6.01
场偏转 L 5.176mH 5.181 5.183 5.192
Q 0.6024 5.948 55.96 42.76
R 7.356 199 18K 160K
Z 6.927 33 325 3.7K
行偏转 L 1.1965mH 1.1922 1.193 1.22
Q 0.4647 4.627 43.64 76.97
R 1.9657 36.343 3.2K 58K
Z 1.779 7.663 75.03 768
第一组是数字高清的偏转，第二组是普通机的偏转

jarvis31 · 发表于 2011-4-11 15:09:22

我手上剛好另有兩台100kHz 手持式數字電橋測試大小電感各一比較一下 (18uH / 1000mH)
一台是同惠 TH2822C 一臺是華誼 MS5308
測試結果直接用照片呈現, 若不是很清楚請見諒

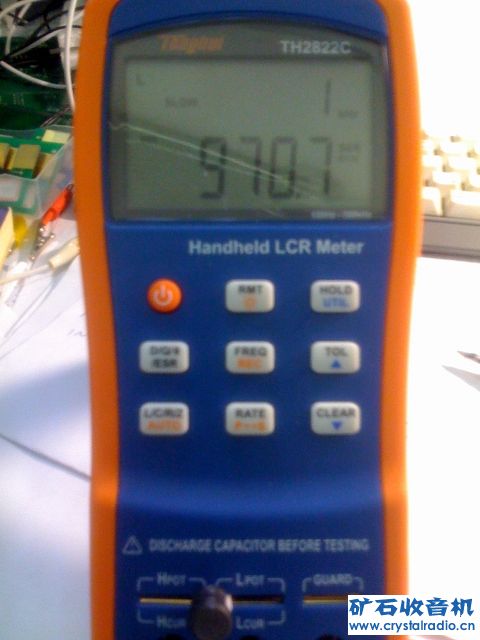

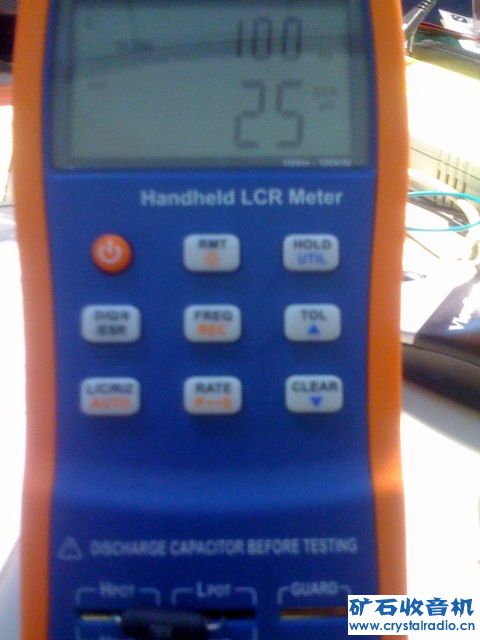

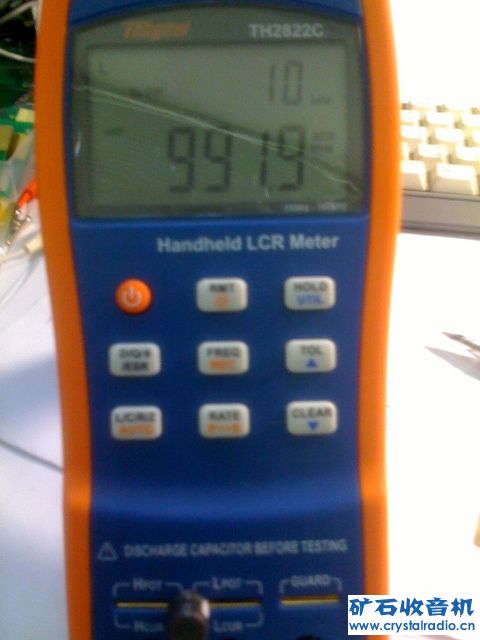

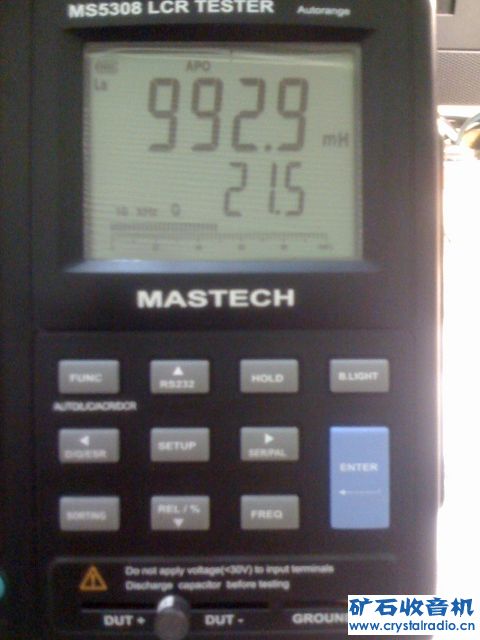

首先是 1000mH 電感

因為100kHz 下此電感已超過共振頻率呈現容抗, 因此不做測試比對了

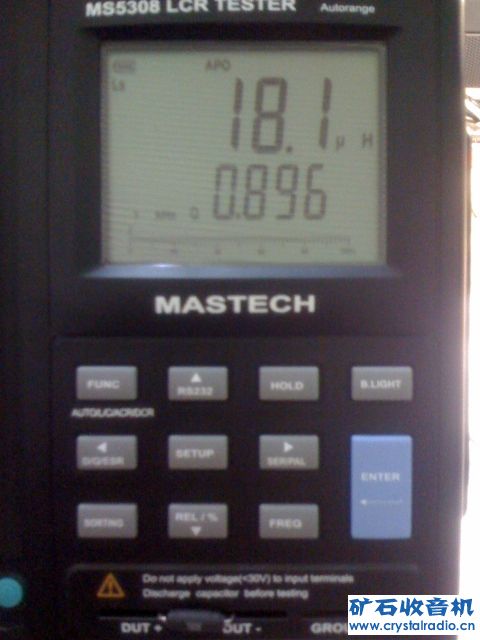

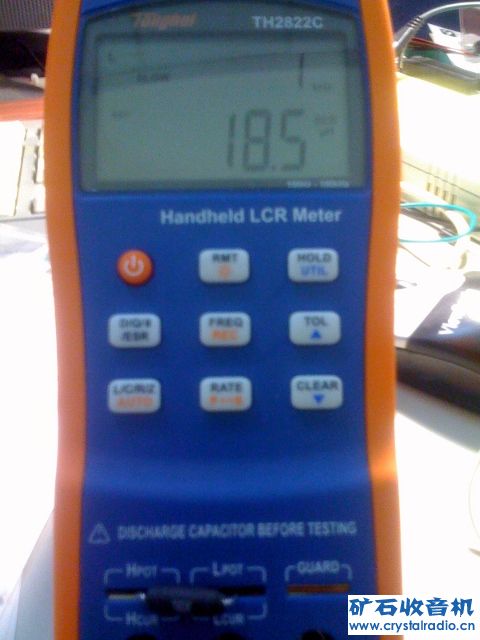

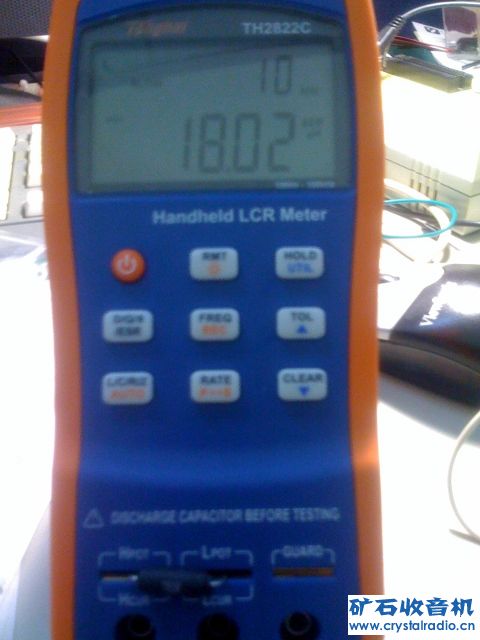

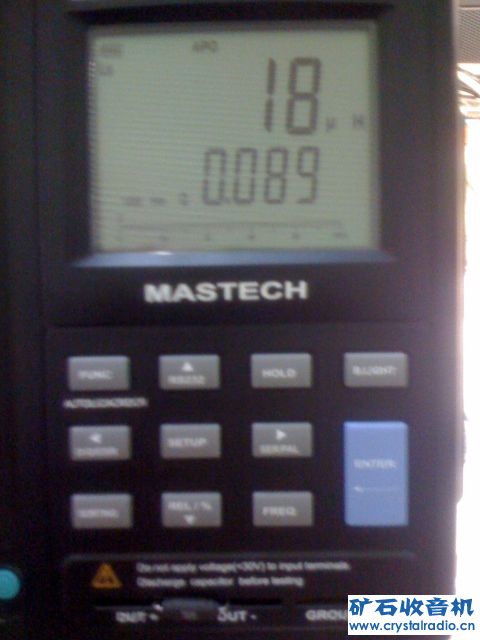

再來是 18uH 電感 (已事先對所有頻段做過 short calibration)

miaoxkk · 发表于 2011-4-11 17:17:47

jarvis31网友估计是华谊的吧，MS5308是今年3月份的产品，还没上市就有了，安捷伦的E4980A，可是好电桥啊！

fickle · 发表于 2011-4-11 19:20:08

提示: 作者被禁止或删除内容自动屏蔽

jarvis31 · 发表于 2011-4-11 20:38:46

我不是華誼的啦
只不過剛好透過關係弄到這兩台表...哈

音頻分析儀這玩意兒我不了解抱歉

fickle · 发表于 2011-4-11 20:44:06

提示: 作者被禁止或删除内容自动屏蔽

miaoxkk · 发表于 2011-4-11 20:48:07

请教一下jarvis31网友，这台DE-5000只有两块大集成块就能完成这么多功能吗？觉得不可思议，另外也不像是四线的。

http://bbs.38hot.net/read.php?tid=7947

jiangjieke · 发表于 2011-4-11 21:09:39

华谊MS5308没见着卖啊，不知指标和价格如何？ jarvis31介绍一下好吗？

miaoxkk · 发表于 2011-4-11 21:21:45

原帖由 jiangjieke 于 2011-4-11 21:09 发表
华谊MS5308没见着卖啊，不知指标和价格如何？ jarvis31介绍一下好吗？

看这里

http://www.mastech.cn/Productdetail.aspx?id=10675
