发一个手持电桥大家养养眼

JHXC

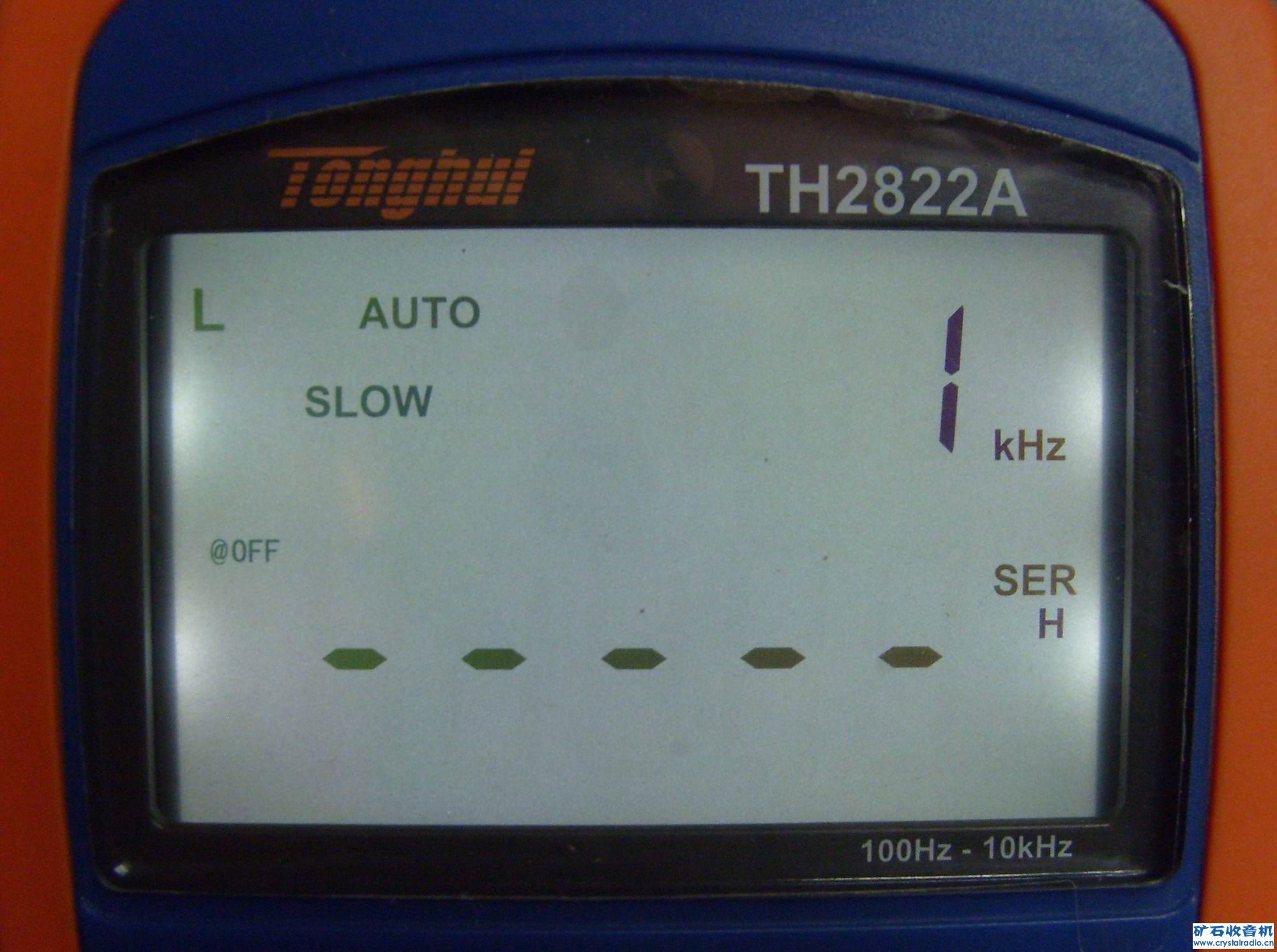

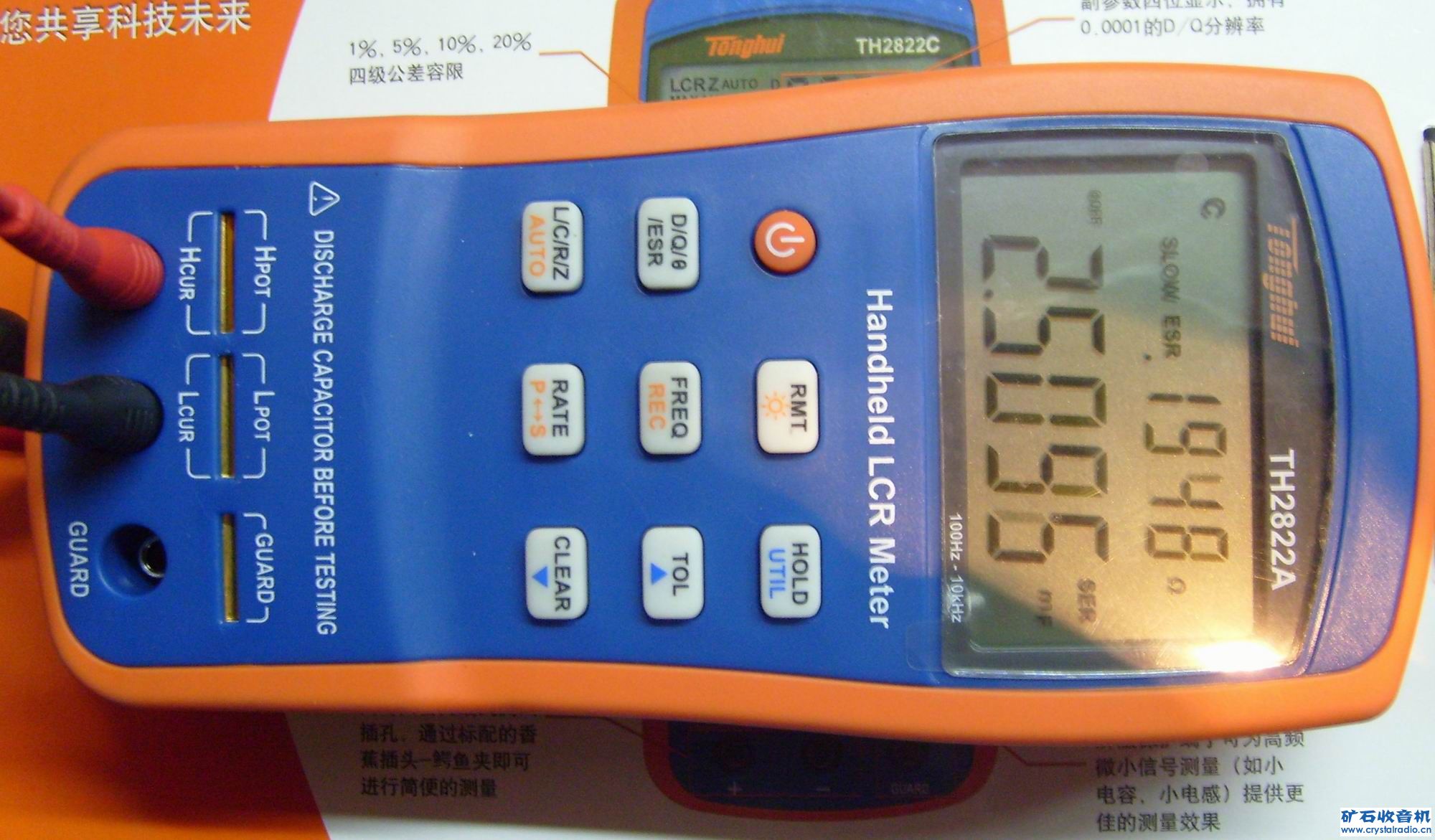

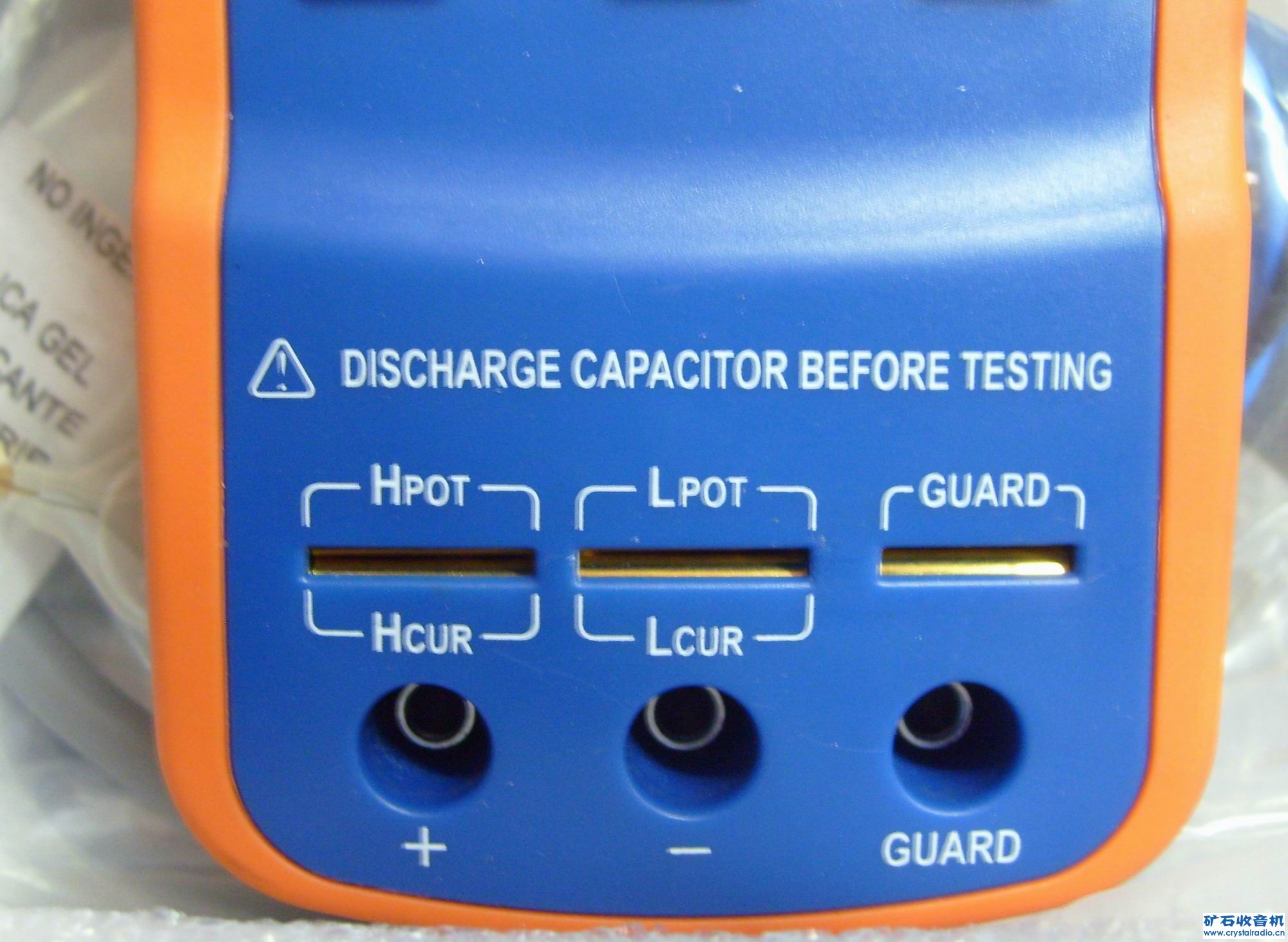

刚买了一台手持TH2822A数字电桥，功能比较全，性价比比较高。
详细资料参考这里：
厂家介绍                                    http://starcaq.b2b.hc360.com/
不同品牌功能比较                  http://www.mjrui.com/mjrui_Affiche_382925.html
实使用中常见问题                http://www.mjrui.com/mjrui_Affiche_382925.html

[ 本帖最后由 JHXC 于 2011-2-21 22:01 编辑 ]

yuansy00983

多少米啊!兄弟

nyxfk

好东西哈,这个玩意要多钱能买到? 肯定不会低于600

daijun

同惠的电桥还是相当不错的。

电子管电视机

好东东啊，米肯定少不了的

wbxms

原帖由 nyxfk 于 2011-2-21 22:46 发表
好东西哈,这个玩意要多钱能买到? 肯定不会低于600

大概这个数的两倍多。与坛上以前“养眼”的东西比，这个才是真正的养眼，恭喜楼主得宝。
楼主是业内著名的作家和技术大家，不光是学问技术，为人处事也堪称楷模，佩服。

[ 本帖最后由 wbxms 于 2011-2-22 04:33 编辑 ]

没钞疯

这可是个好玩意儿

jiangjieke

不懂，请教楼主：这个手持电桥上的ESR功能是不是比现在单独用集成电路或单片机开发的ESR表要强？得多少钱一个呀？

JHXC

原帖由 jiangjieke 于 2011-2-22 08:39 发表
不懂，请教楼主：这个手持电桥上的ESR功能是不是比现在单独用集成电路或单片机开发的ESR表要强？得多少钱一个呀？

采用矢量分析才有可能将电抗元件的各个分量单独测试出来。市场上出现的ESR测试仪是否采用了这种方式，这是判断的依据。

一些ESR测试仪，好像采用的是一个电阻与电容串联分压、再直接用电压表测得分压标度的。本人认为并不是真正的ESR值，应该是电容的复合阻抗，其中也含有元件的串联等效电阻。当测试频率比较高合适时，当电容的容量比较大其容抗小于串联等效电阻时，上述方法才能明显觉察出串联等效电阻的的影响，才有可能作为判断好坏的依据，由于是定性的，需要操作者自己实践累积一些经验。具有动手能力，用几十元钱弄一个上面的测试仪还是不错的，毕竟能够解决一些问题。

如果参照电桥原理设法测试ESR值，电路会复杂的多，也没有多大的必要，不如买电桥来的放心。好的电桥提供了更多分析数据，熟练灵活的使用，作用就大的多了！

我们知道，一个实际的电容可以由一个理想电容与一个小电阻等效，ESR值应该是这个小电阻；同样的道理，实际的电容也可以由一个理想电容与一个大电阻并联。对于串联等效，毫无疑问串联电阻越小越好，对于并联等效，并联的电阻越大越好。

ESR值与元件的材料、工艺等有密切关系，与电容的容量关系不太大，与频率有关系，但在一定范围影响不是太大。我实测了一只100UF的电解电容的
        ESR值，
100HZ时为0.95欧姆，
120HZ为0.90欧姆，
1KHZ时为0.68欧姆，
10KHZ时为0.51欧姆。

       Z（容抗）
100HZ为15欧姆，
120HZ时为13欧姆，
1KHZ时为1.77欧姆，
10KHZ时为0.54欧姆。

按照容抗的原理，容抗应当与频率成反比，这里实测100UF的电容偏离较大，是因为这种电容还有电感分量、电阻分量等的影响。

如果采用损耗较小的电容（0.469UF)实测ESR
100HZ        1.8欧姆
120HZ        1.3欧姆
1KHZ           0.22欧姆
10KHZ         0.1欧姆

Z(容抗）
100HZ       3.39K
120HZ       2.82K
1KHZ         339欧姆
10KHZ       33.9欧姆

不难看出，损耗较小的电容的频率与容抗的关系是有规律可循的。同时可以看出，ESR值也受测试频率的影响。

3AD6

邓大师的一定要顶。

jiangjieke

谢谢楼主的详细解答，望再多上一些用此表测试的具体图片和文字，一饱眼福。呵呵，要求多了点，不好意思，给楼主添麻烦了。

JHXC

好的，等遇到典型的例子贴上来，大家共同探讨。

往事已去

能测一下坏电容吗？看坏电容和好电容esr差多少。
再测一下电风扇、洗衣机的电容，看是多少，应该明显小于电解电容。测一下这些坏的非电解电容的esr是多少，究竟是esr增大还是电容减小？

小鬼头

能测10KHZ的手持表，价钱不会低。
