数字万用表识别三极管的方法

快乐年

donglw 发表于 2024-7-23 09:05
我维修某通讯设备，误使用指针万用表高压档测量烧过BFR93A芯片。提醒大家不能使用指针万用表高压档测量三 ...

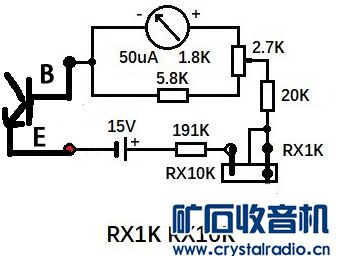

借用老郑师傅的图。看看这样连接，三极管会烧掉吗？

donglw

donglw 发表于 2024-7-23 08:28
请问：无论设计还是维修，是否需要了解器件最大值？
BFR93A的最大值：Vceo=12V；Vebo=2V。是否正确？
...

看说明书要全面，不能挑选支持你观点的条件。
Iebo(Veb=2.5V，Ic=0A)，最大值：10μA；Icbo(Vcb=10V，Ie=0A)，最大值：100nA。
请问如果有一个条件不满足要求，这样的器件你敢用吗？

donglw

快乐年 发表于 2024-7-23 10:32
借用老郑师傅的图。看看这样连接，三极管会烧掉吗？

为了证明观点修改厂家图纸？

Iebo(Veb=2.5V，Ic=0A)，最大值：10μA；Icbo(Vcb=10V，Ie=0A)，最大值：100nA。直接使用高压档测量不烧？

快乐年

donglw 发表于 2024-7-23 10:34
为了证明观点修改厂家图纸？

Iebo(Veb=2.5V，Ic=0A)，最大值：10μA；Icbo(Vcb=10V，Ie=0A)，最大值： ...

这样测试也不会烧管

快乐年

donglw 发表于 2024-7-23 10:34
为了证明观点修改厂家图纸？

Iebo(Veb=2.5V，Ic=0A)，最大值：10μA；Icbo(Vcb=10V，Ie=0A)，最大值： ...

老郑师傅的原图。

小鬼头

快乐年 发表于 2024-7-23 08:33
有一个前提：IB=0，IC=1mA。也就是说IB>0.假设30μA，Vceo就小于12V。是不是这样的？

楼主就会扯东扯西。看看下面这个帖子里，被大家质疑他那个被我视为垃圾级设计的电源电路时他的回应就知道：

http://www.crystalradio.cn/forum.php?mod=viewthread&tid=2144588&extra=page%3D7

你提的这个问题太深奥，楼主不知道答案，只能又来个扯东扯西。。。。。呵呵

donglw

快乐年 发表于 2024-7-23 10:44
这样测试也不会烧管

请问你采用的图纸是厂家的生产图纸吗？互联网不是你我说了算的。数字万用表是后上市的，它必定要吸收指针万用表的优点。否则没有存在的价值。
就像维修变频器时我主张：1、整流二极管的在线检测，2、滤波电容器的检测，3、开关变压器的检测。它是万用表无法测量的。
工欲善其事，必先利其器。上述三大器件需要采用直流电桥和示波器。

快乐年

donglw 发表于 2024-7-23 11:02
请问你采用的图纸是厂家的生产图纸吗？互联网不是你我说了算的。数字万用表是后上市的，它必定要吸收指针 ...

不要扯远，现在只是讨论，用15V指针表的10K挡测量三极管的BE结以及CE极会不会烧掉三极管的问题。知道你设备多。

顽童50

三极管是具有软击穿回复功能的。只要检测电流足够小，通常是不会造成器件物理损坏的！所有仪器仪表都是通过测量三极管的击穿“拐点”来检测三极管的最高耐压值的。这是硬道理、无需争论了。

donglw

小鬼头 发表于 2024-7-23 10:50
楼主就会扯东扯西。看看下面这个帖子里，被大家质疑他那个被我视为垃圾级设计的电源电路时他的回应就知道 ...

我从来对事不对人，说明你心胸狭窄！我入坛不到一个月，你处处打压新人，请问你生下来会跑？这样说话有意思吗？
我共发帖31个，都是错误？
请问你开源过可以大批量生产产品吗？

开源完全不用电解电容12W LED驱动电源
http://www.crystalradio.cn/forum ... &fromuid=322949
(出处: 矿石收音机论坛)
出口欧洲，每月几百K的量

单火线开关：5V开关电源电路和一路开关无极控制电路
http://www.crystalradio.cn/forum ... &fromuid=322949
(出处: 矿石收音机论坛)
出口欧洲，每月几百K的量


我特别仰慕的大家钱学森钱老，他发表论文出现错误，他亲自打电话给编辑部，要求发表指正者的论文。陈景润发现华罗庚的论文错误，得到华罗庚的提拔。而现今... ...

温馨提醒：本人不能成为版主，否则...  ....

littleant

书上说玻璃杯是不能用铁敲击的，但只要力度掌握好，其实也没事。所以用铁勺敲击玻璃杯来判断杯子是否有裂纹是可以的。而不需要用上昂贵的探测仪。
不知我这个比喻是否恰当？

快乐年

littleant 发表于 2024-7-23 11:25
书上说玻璃杯是不能用铁敲击的，但只要力度掌握好，其实也没事。所以用铁勺敲击玻璃杯来判断杯子是否有裂纹 ...

其实很简单，用一个类似的管子试一下就可以了，我没有BFR93A，所以误会是大功率管，但是我有2SC3356管，一会饭后试一下，用宝工的2017试一试，2017的10K挡是12V的，测试Rbe。

fqx0451

小鬼头 发表于 2024-7-23 08:19
楼主确实是在误导大家，我支持你。

楼主拿datasheet的BVceo来说事，想以此来证明他的论点有道理。可惜 ...

在数字表没有出产之前，大家测量晶体管都是用指针表测量的，很多录像机里面的集成电路也是用指针表测量的，测量集成电路面的电阻值来判断好坏，指针表里有2快电池，一块高压电池9V，一块1.5V低压电池，一般测量晶体管用欧姆档X1K档测量，X1K档是用1.5V的，电流才50微安，根本对晶体管和集成电路造不成损坏。
T

donglw

fqx0451 发表于 2024-7-23 11:34
在数字表没有出产之前，大家测量晶体管都是用指针表测量的，很多录像机里面的集成电路也是用指针表测量的 ...

我强调的是不能使用指针万用表的高压档，没说低压档，请回复时看全我的发帖和回帖！

donglw

快乐年 发表于 2024-7-23 11:30
其实很简单，用一个类似的管子试一下就可以了，我没有BFR93A，所以误会是大功率管，但是我有2SC3356管， ...

详见楼层43#
在维修时误操作烧过BFR93A！提醒大家尽量采用数字万用表的测二极管档，它提供的电压是2.8V。尽量避免损失！
