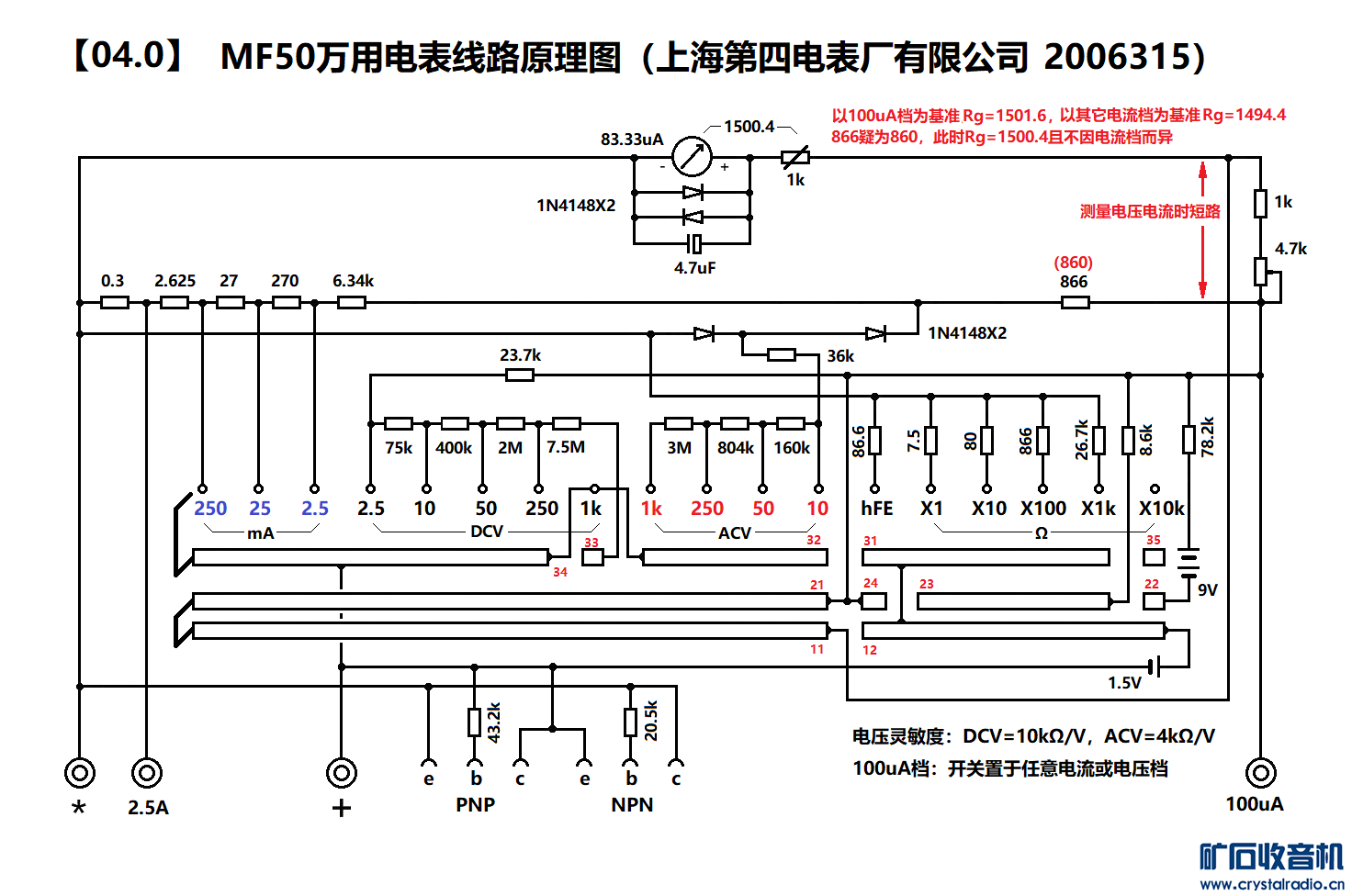

4种MF50电路图

zjh889

图文并茂，谢谢大师分享！

jiayi64

老郑万用表高手，本认为50表最多2种电路。没想到4种电路，谢谢分享。

quexing

jiayi64 发表于 2023-5-25 15:40
老郑万用表高手，本认为50表最多2种电路。没想到4种电路，谢谢分享。

老郑很细致，将每一种规格的表都尽可能自己画图出来。特别是MF47型的，可能有10种以上了。

老郑小烧

quexing 发表于 2023-5-25 15:48
老郑很细致，将每一种规格的表都尽可能自己画图出来。特别是MF47型的，可能有10种以上了。

按结构分了10个小类，近30个具体电路 。

老郑小烧

jiayi64 发表于 2023-5-25 15:40
老郑万用表高手，本认为50表最多2种电路。没想到4种电路，谢谢分享。

我在另一个帖子里说了为什么会有这些变化——时代不同，表头及元器件工艺有提高，电池品种有减少。

MF50，从15V到9V
http://www.crystalradio.cn/forum ... &fromuid=306031
(出处: 矿石收音机论坛)

老郑小烧

采菊东蓠 发表于 2023-5-25 14:42
你是这表的专家，我手里只有一个MF50万用表，还是买其它表时，附送的，是近代产品，整个表很轻，线性也不 ...

我研究指针表的动力是想学东西，也算多少圆了这辈子的遗憾，
逮住一个电路往死了抠，则是性格使然，抠不了复杂的，是水平所限 ，
无论如何，高兴就好 。

jiayi64

老郑小烧 发表于 2023-5-25 16:06
我研究指针表的动力是想学东西，也算多少圆了这辈子的遗憾，
逮住一个电路往死了抠，则是性格使然，抠不 ...

谢谢回复，我认为比其他的爱好好多了。

quexing

老郑小烧 发表于 2023-5-25 16:06
我研究指针表的动力是想学东西，也算多少圆了这辈子的遗憾，
逮住一个电路往死了抠，则是性格使然，抠不 ...

这样看来你比我更加强迫症。我没有你这样钻进去的原因是外部原因，如果不是这原因，我会和你一样。但是可能远没有你的成果丰富。

老郑小烧

quexing 发表于 2023-5-25 16:19
这样看来你比我更加强迫症。我没有你这样钻进去的原因是外部原因，如果不是这原因，我会和你一样。但是可 ...

嗯，会把自己弄得很累，效率也不高，什么性格都各有春秋吧 。

quexing

老郑小烧 发表于 2023-5-25 16:27
嗯，会把自己弄得很累，效率也不高，什么性格都各有春秋吧 。

现在已经不计算效率，自己喜欢就好，最近最舒服的一件事就是收到外表完好的U101。

老郑小烧

quexing 发表于 2023-5-25 19:13
现在已经不计算效率，自己喜欢就好，最近最舒服的一件事就是收到外表完好的U101。

恭喜恭喜

老郑小烧

老郑小烧 发表于 2023-5-25 22:09
恭喜恭喜

上四的电路图欧姆档有误，更正如下：

老郑小烧

hsccsh 发表于 2023-5-24 17:43
楼主你好，你那UT61E与UT61E+同时测一个直流电压发张图片出来看看相差几个字？交流电压最好也上张图，满足 ...

测试来了。

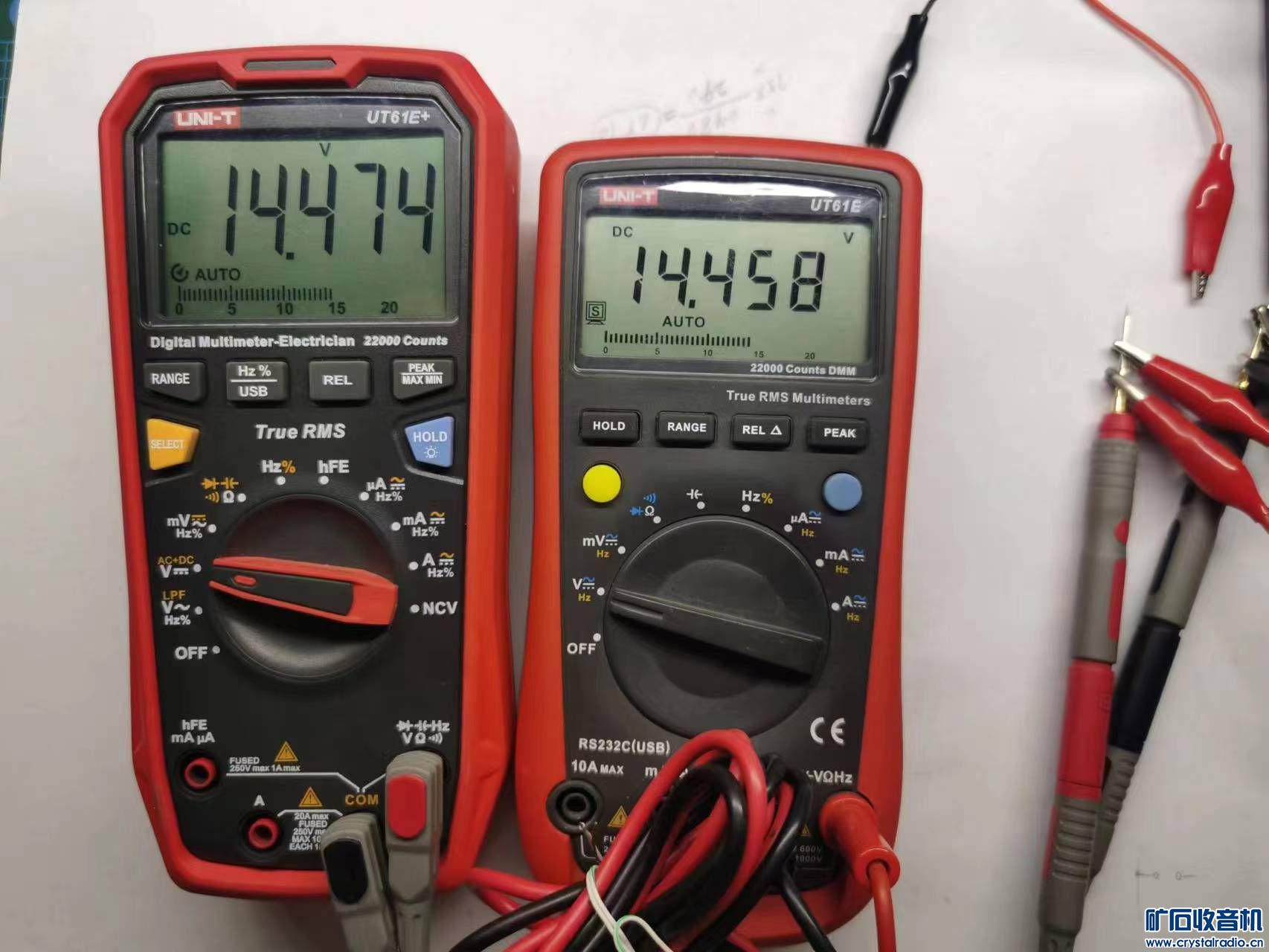

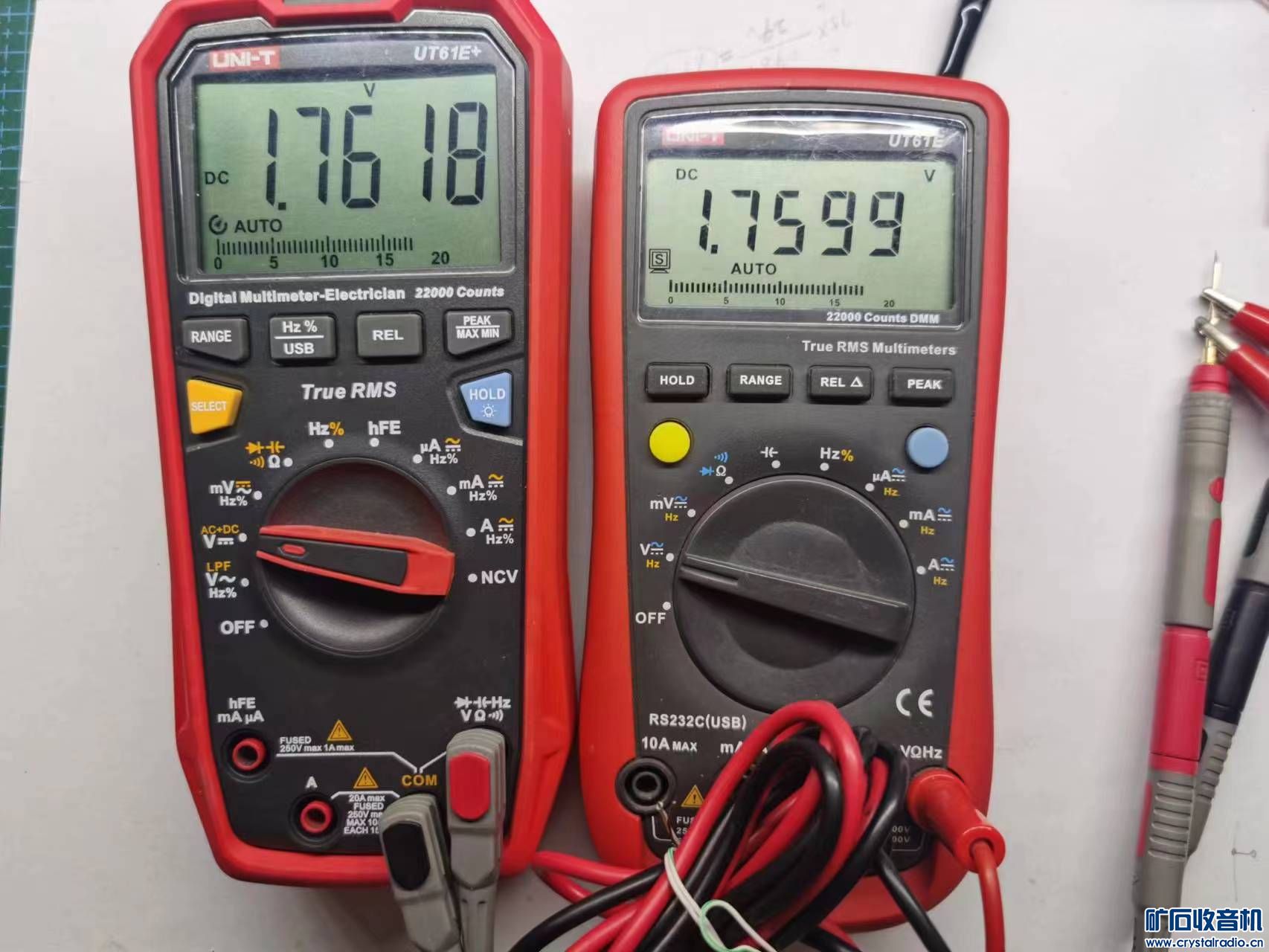

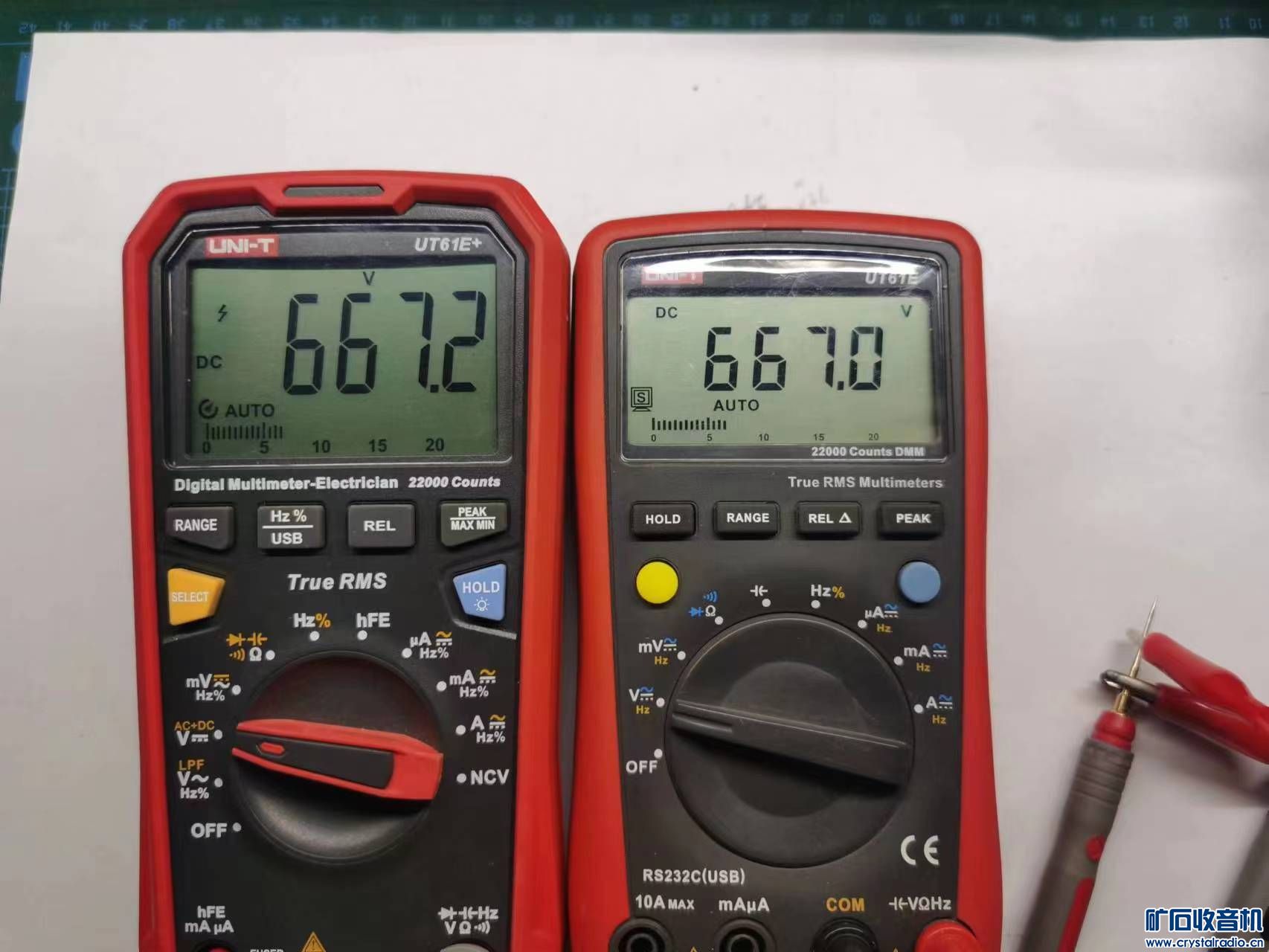

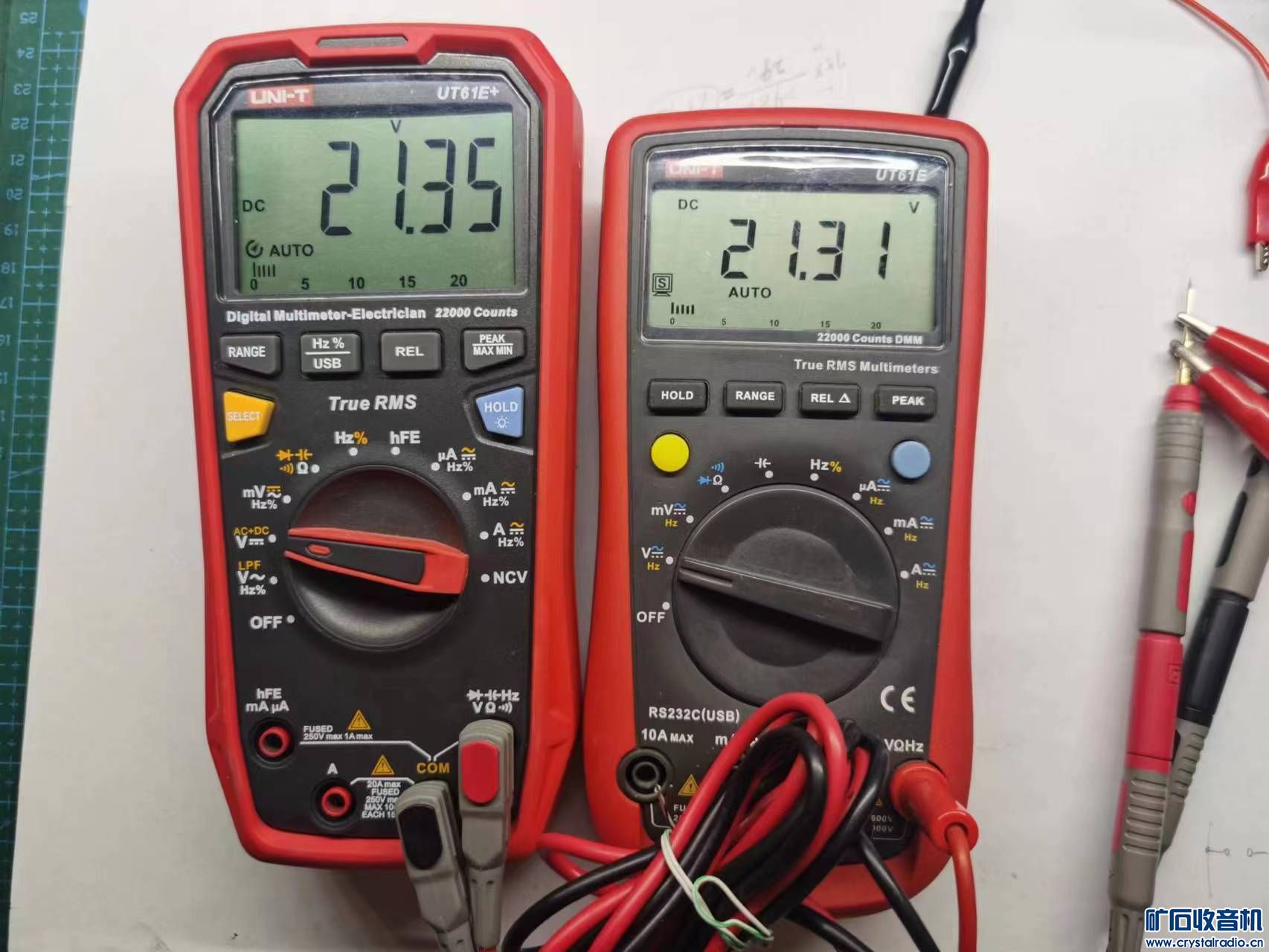

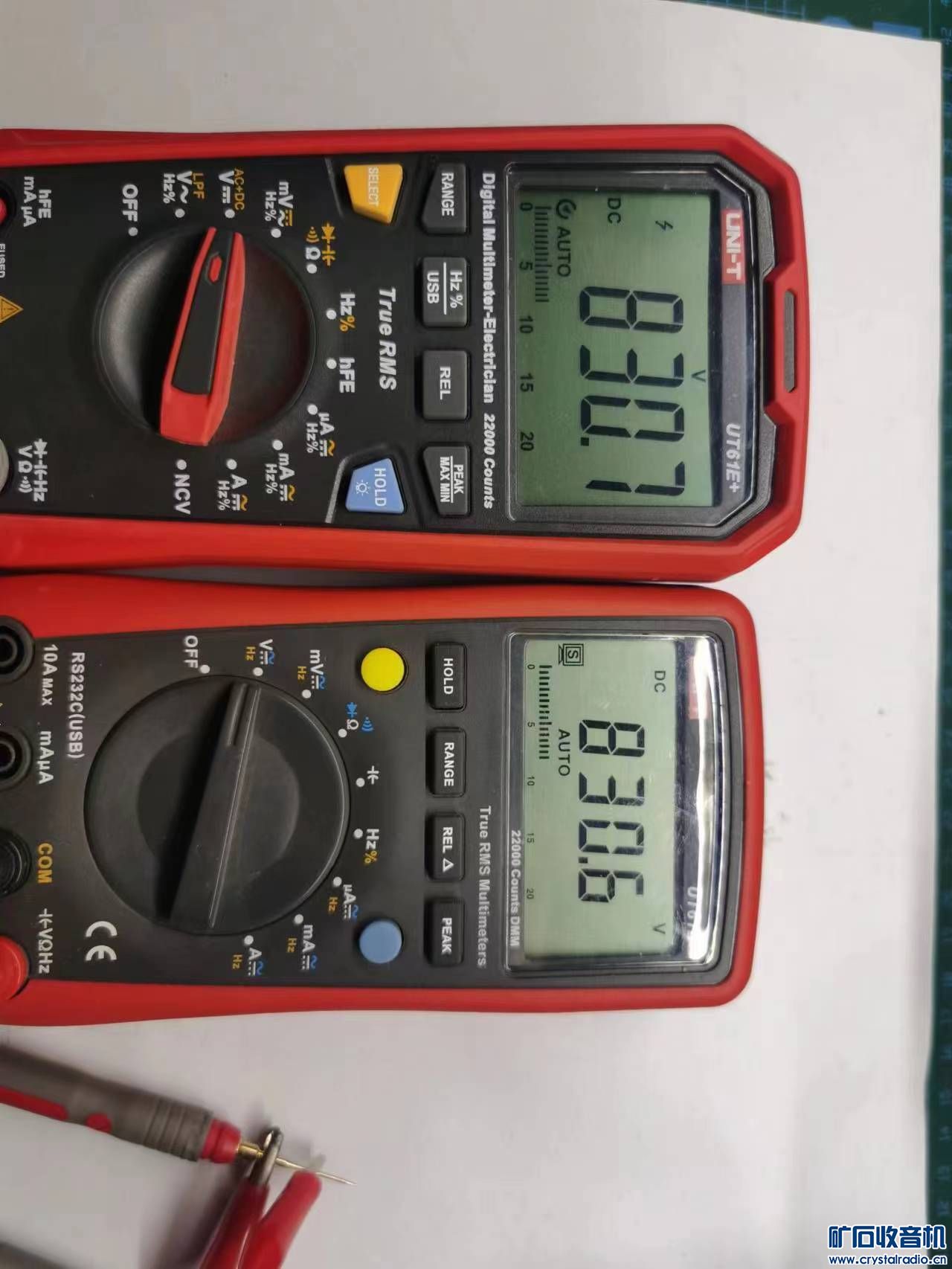

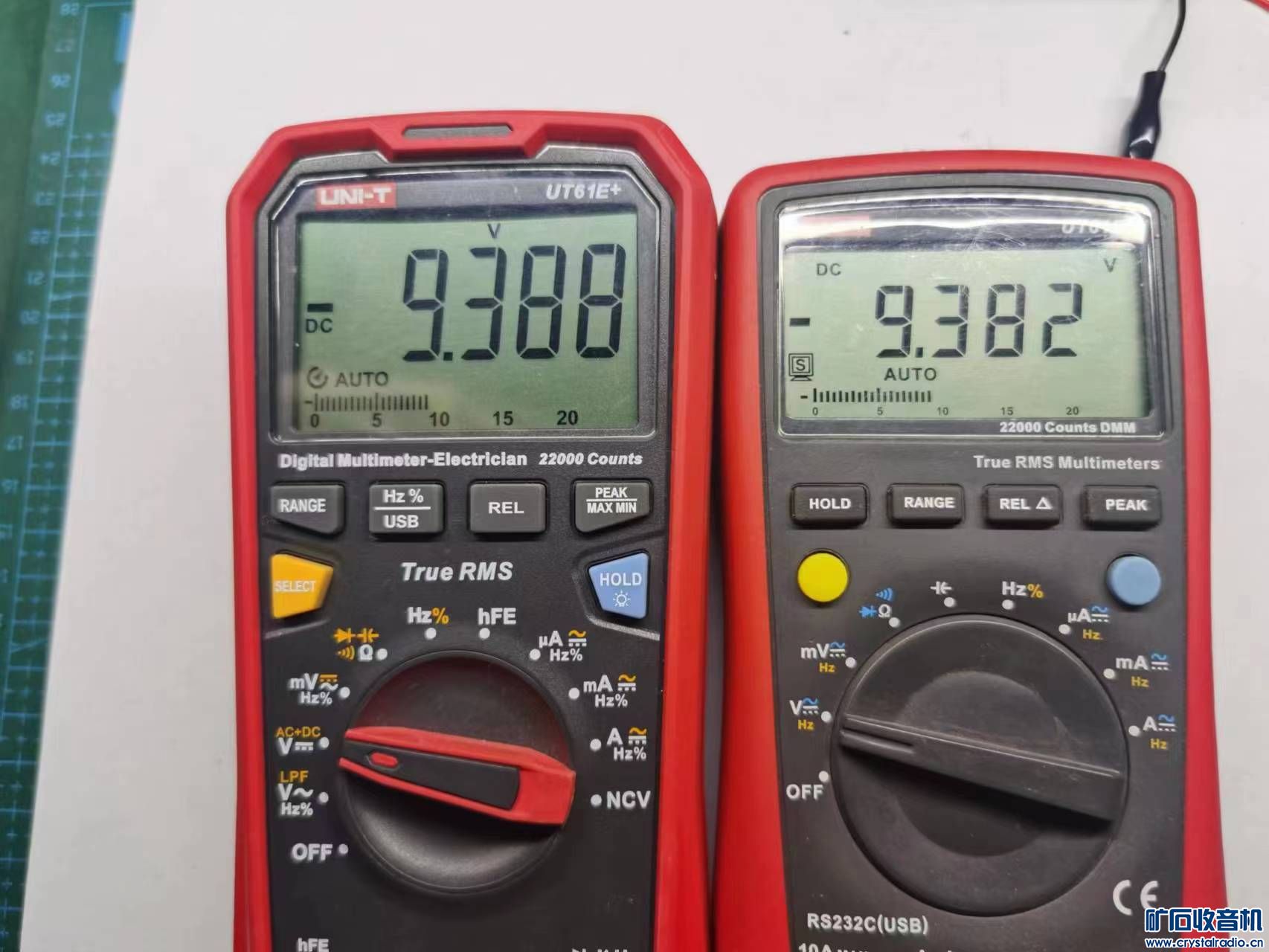

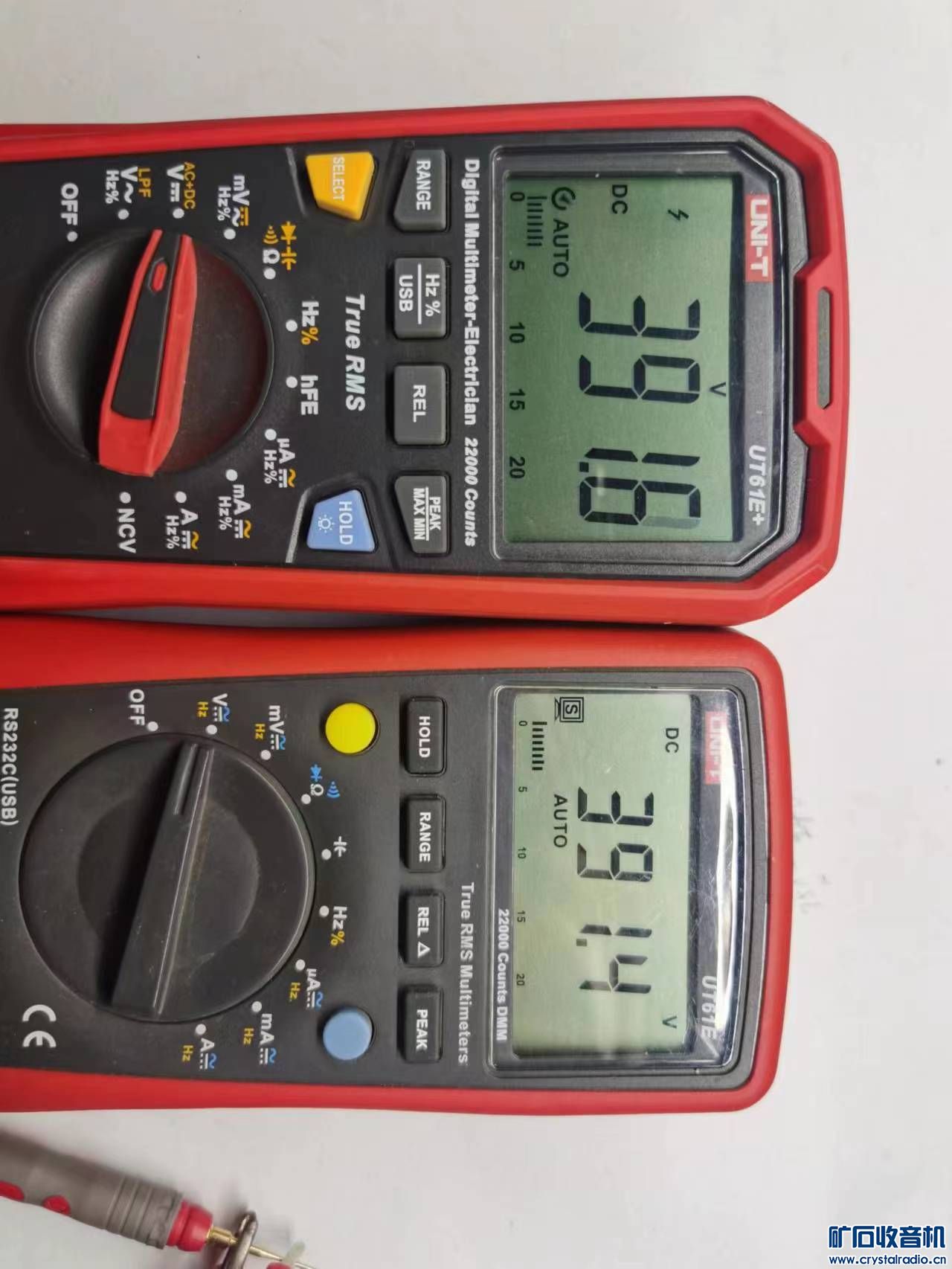

1、DCV

老郑小烧

hsccsh 发表于 2023-5-24 17:43
楼主你好，你那UT61E与UT61E+同时测一个直流电压发张图片出来看看相差几个字？交流电压最好也上张图，满足 ...

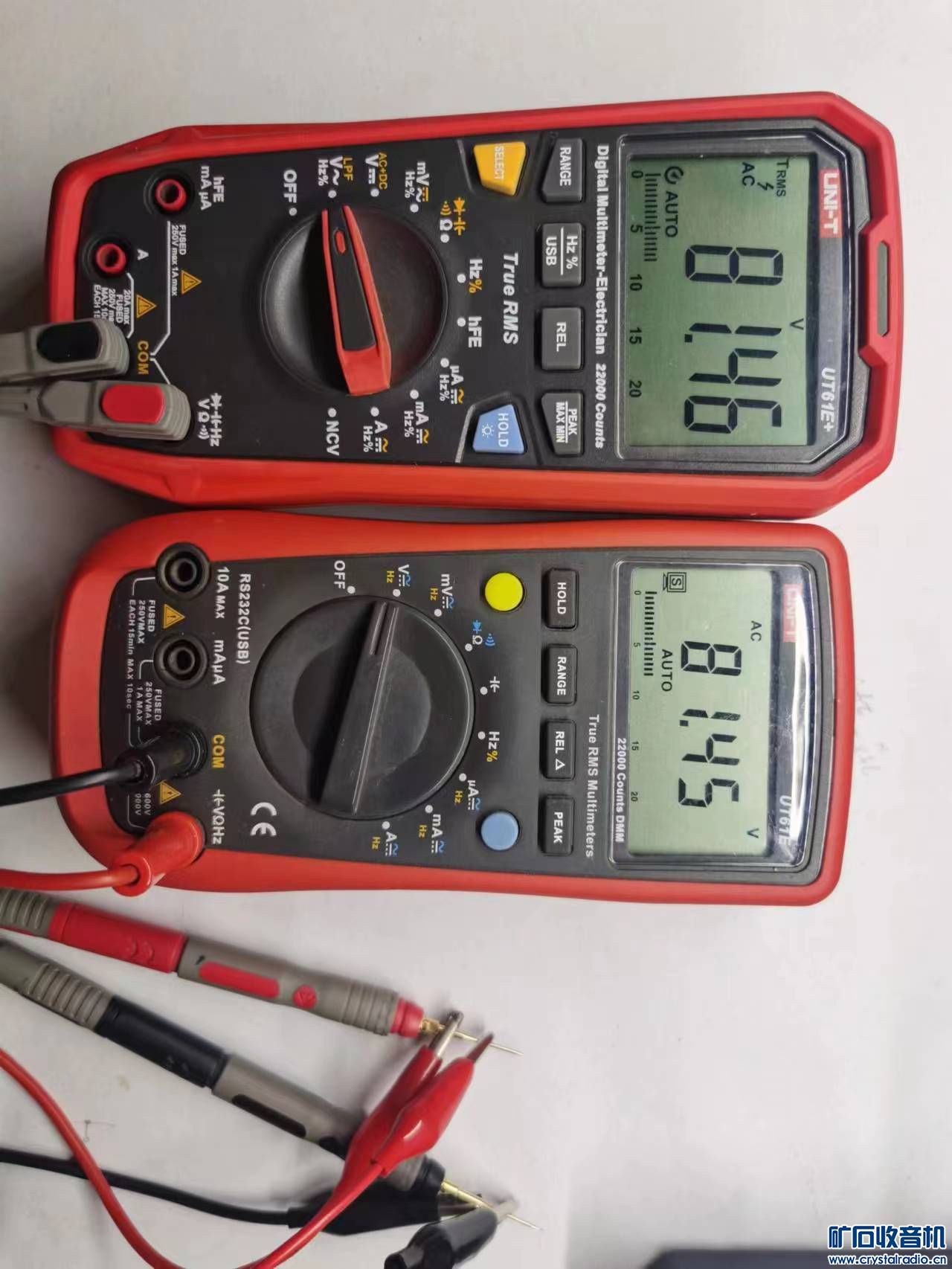

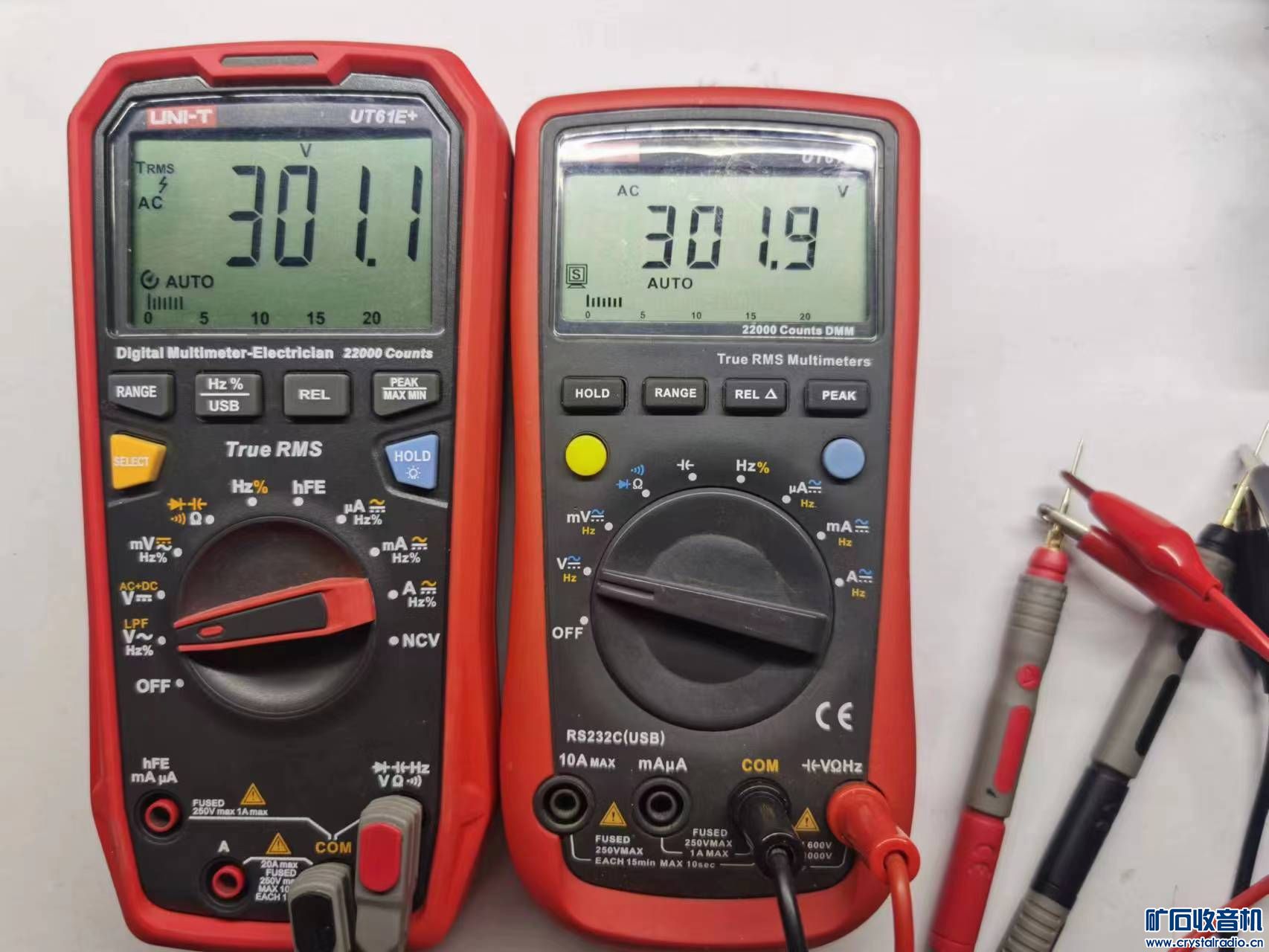

2、ACV。

老郑小烧

hsccsh 发表于 2023-5-24 17:43
楼主你好，你那UT61E与UT61E+同时测一个直流电压发张图片出来看看相差几个字？交流电压最好也上张图，满足 ...

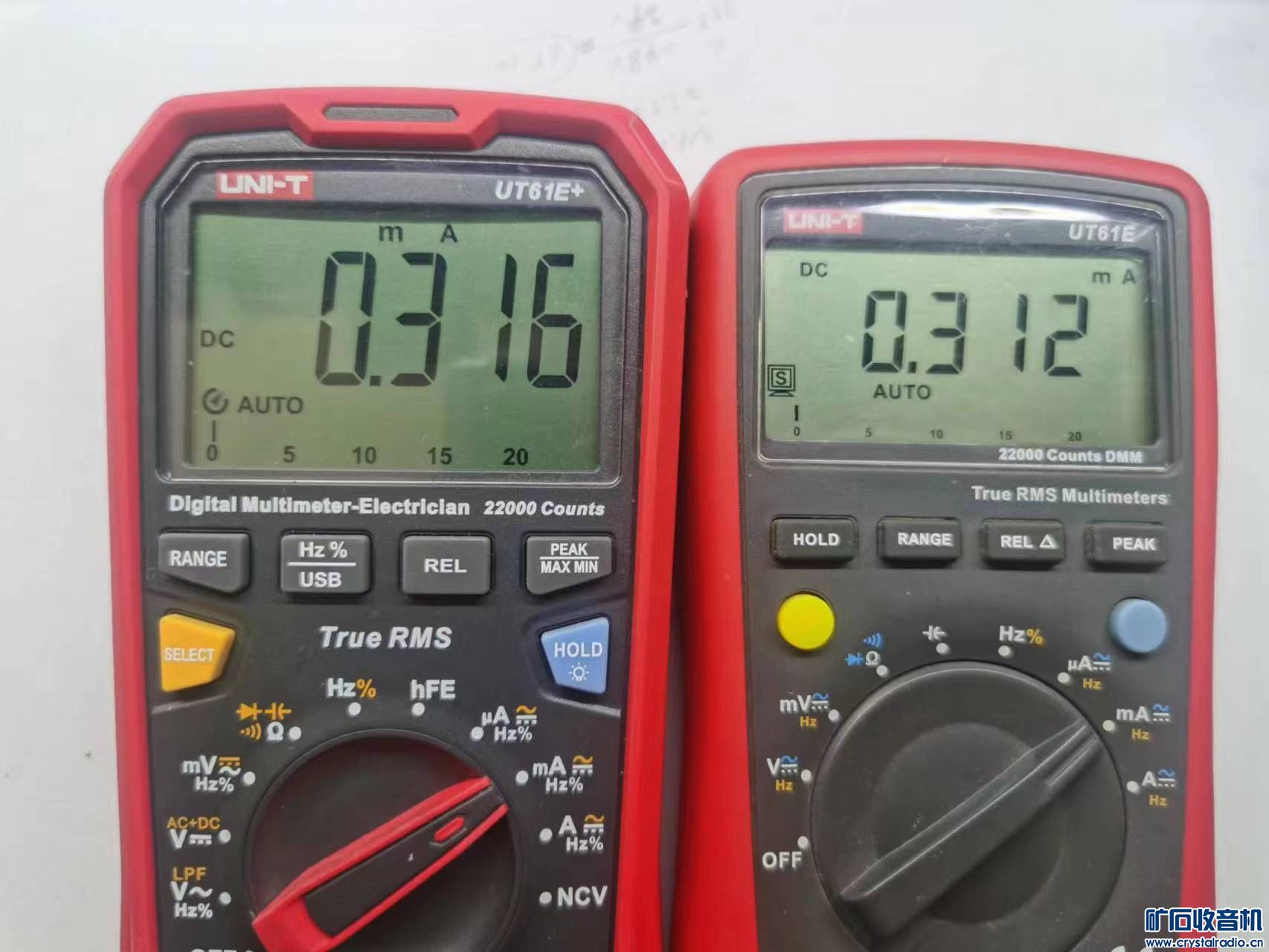

3、DCmA。
