打算做一款小功率低压功放，请大家推荐下电路

老无线电小白

vkjmmy 发表于 2022-12-1 09:25
可能我没说明白。这个只是个试验电路，目的是实测一下三极管饱和压降以及负载能获得多大电压，听听音量 ...

这个电路试不了三极管饱和压降，要想试须把基极偏置电阻从集电极上断开改接到电源正极上

林强

带输入变压器的otl功放电路仿真不太行，画了一个六管收音机功放电路，测P1点波形比较诡异

老无线电小白

实物来了，能用

冰岛

老无线电小白 发表于 2022-12-1 22:24
实物来了，能用

接下来就应该换上可调电源，测一下0.9~1.6V电压下的电流是否一直在可接受范围，以及能发出正常声音的电压范围，然后再优化电路参数。

冰岛

林强 发表于 2022-12-1 14:09
带输入变压器的otl功放电路仿真不太行，画了一个六管收音机功放电路，测P1点波形比较诡异

C3在这里与输入变压器发生谐振了，大多数在变压器初级或次级并联电容，实际上音质会变差，原因就是谐振使频率响应变坏了。另外，这图是锗管OTL功放用的，硅管OTL功放不适合用这种电阻分压偏置。
此话题与楼主主题不相关，最好还是另发新帖。

老无线电小白

冰岛 发表于 2022-12-2 08:32
接下来就应该换上可调电源，测一下0.9~1.6V电压下的电流是否一直在可接受范围，以及能发出正常声音的电压 ...

初步测试：电池电压1.25V，静态总电流9毫安，烙铁碰输入端能听到清晰的交流声，但声音不大（证明增益不高，须加前置放大），今晚再细测

vkjmmy

老无线电小白 发表于 2022-12-2 09:11
初步测试：电池电压1.25V，静态总电流9毫安，烙铁碰输入端能听到清晰的交流声，但声音不大（证明增益不高 ...

搞功放最起码得有示波器，信号源（用手机输出代替，在手机里找一段正弦波），仅凭烙铁碰触听声音不靠谱。

老无线电小白

vkjmmy 发表于 2022-12-2 11:00
搞功放最起码得有示波器，信号源（用手机输出代替，在手机里找一段正弦波），仅凭烙铁碰触听声音不靠谱 ...

是的，昨天夜里晚了，没测，只是搭好电路能工作了

林强

需要用信号发生器模拟不同的信号电压，用示波器看什么时候开始过载失真，还要看各个频点的波形失真情况

林强

冰岛 发表于 2022-12-2 08:38
C3在这里与输入变压器发生谐振了，大多数在变压器初级或次级并联电容，实际上音质会变差，原因就是谐振使 ...

这种前置输入变压器倒相的otl功放电路好像不太好，信号电压稍大就失真，初级并电容就振荡

枫丹白露

林强 发表于 2022-12-2 11:21
这种前置输入变压器倒相的otl功放电路好像不太好，信号电压稍大就失真，初级并电容就振荡

3V收音机多数用这样的电路，一般不加反馈，不会振荡的。可能是你仿真参数没有设置好


仿真时留意一下，信号源内阻低，直接接是电压驱动，输入端要串联个电阻，这样输入端就是电流驱动

林强

枫丹白露 发表于 2022-12-2 11:29
3V收音机多数用这样的电路，一般不加反馈，不会振荡的。可能是你仿真参数没有设置好

应该不是参数的问题，你也可以试试仿真看看，如果不一样可以贴出来学习一下哈

枫丹白露

林强 发表于 2022-12-2 11:52
应该不是参数的问题，你也可以试试仿真看看，如果不一样可以贴出来学习一下哈

这个不用仿真，实操不更直观

老无线电小白

林强 发表于 2022-12-2 11:18
需要用信号发生器模拟不同的信号电压，用示波器看什么时候开始过载失真，还要看各个频点的波形失真情况

业余玩玩，能用就行
不过我支持你实作这个电路测下详细参数

ljxlsx1

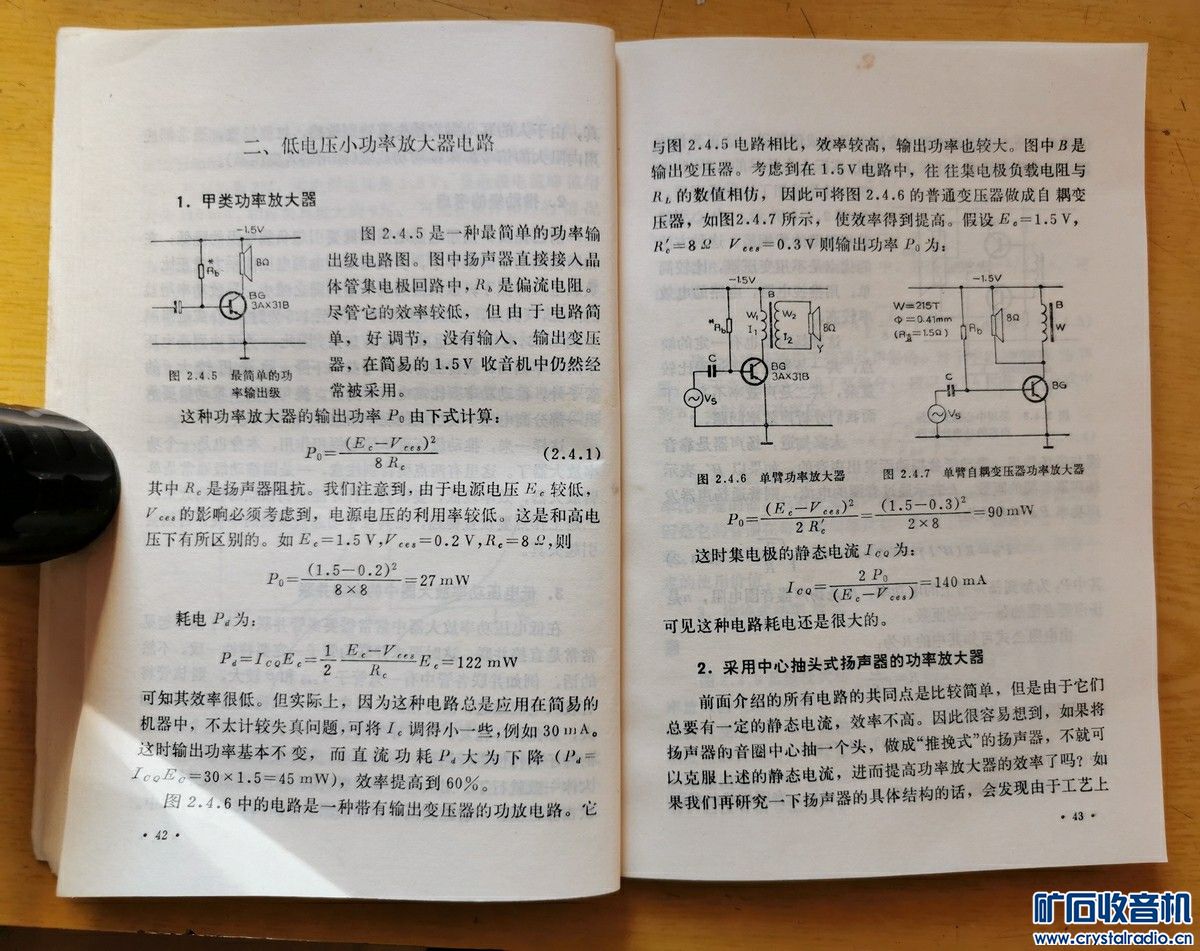

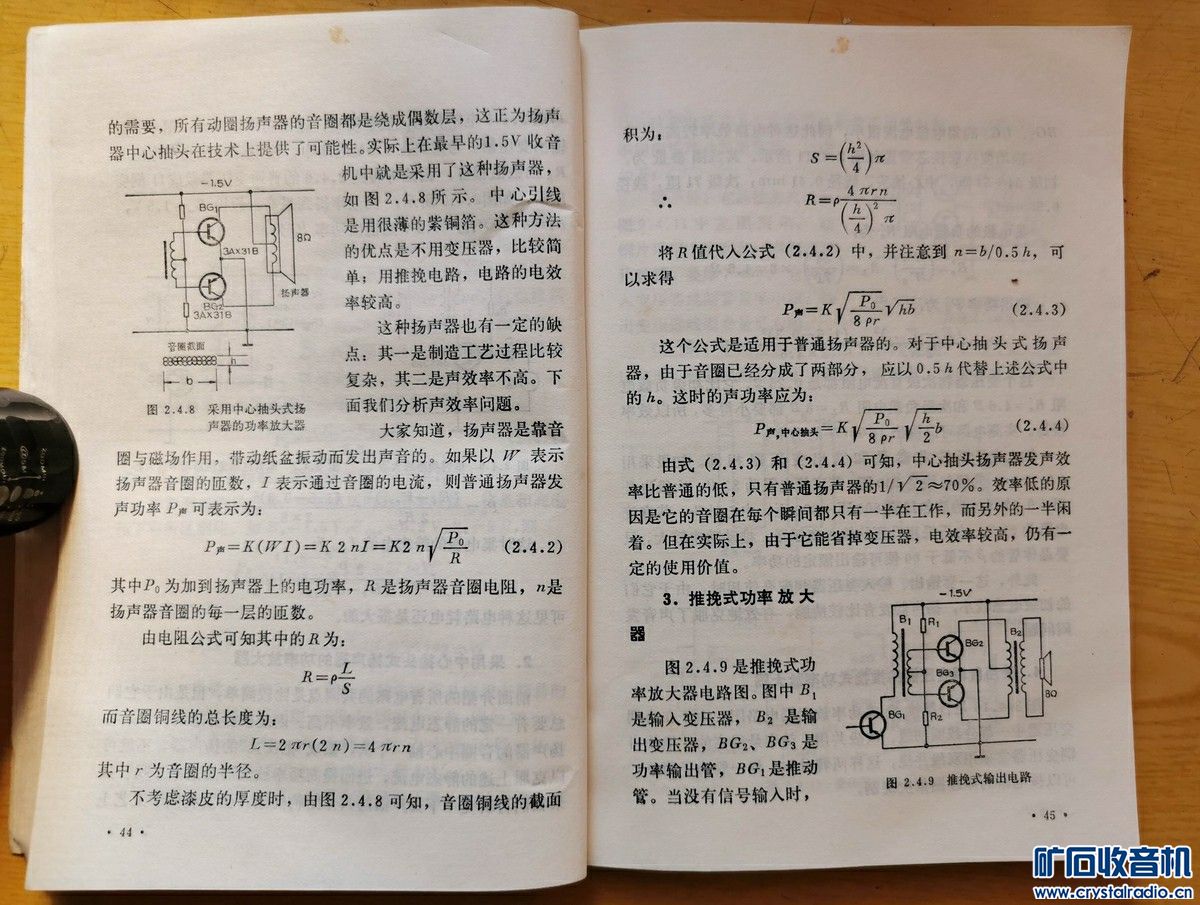

在1.5V收音机经常采用的低电压晶体管电路
