分享原创：老郑MF47图集

老郑小烧

毛毛脚 发表于 2022-12-15 20:26
你是否可以压缩在一个文件里？

压缩成1个文件后比较大，传不上来。
2楼的图纸全部更新过，可以从共享网盘下载最新版本，
网盘地址在1楼或368楼的zip压缩文件里有。

wsmwsm

感谢楼主分享

毛毛脚

老郑小烧 发表于 2022-12-15 20:42
压缩成1个文件后比较大，传不上来。
2楼的图纸全部更新过，可以从共享网盘下载最新版本，
网盘地址在 ...

谢谢，已经网盘下载。。

我只有个天宇的，MF47B，便宜货。

补了电位器，自己稍微校正了下。

星空ss

楼主辛苦了，谢谢分享

ay000816

好文章，继续努力学习

mwml

好像少了上海国光仪表厂的MF47

万世达电子

谢谢分享！
点赞！

老郑小烧

mwml 发表于 2023-2-26 18:01
好像少了上海国光仪表厂的MF47

指针表互相“借鉴”，国光的貌似就是这个，板子都是透明的。
PS：上海精益仪表厂 的也雷同。多谢提醒，稍后将国光加到08.0的标题中。

老郑小烧

mwml 发表于 2023-2-26 18:01
好像少了上海国光仪表厂的MF47

15V无表头小开关的

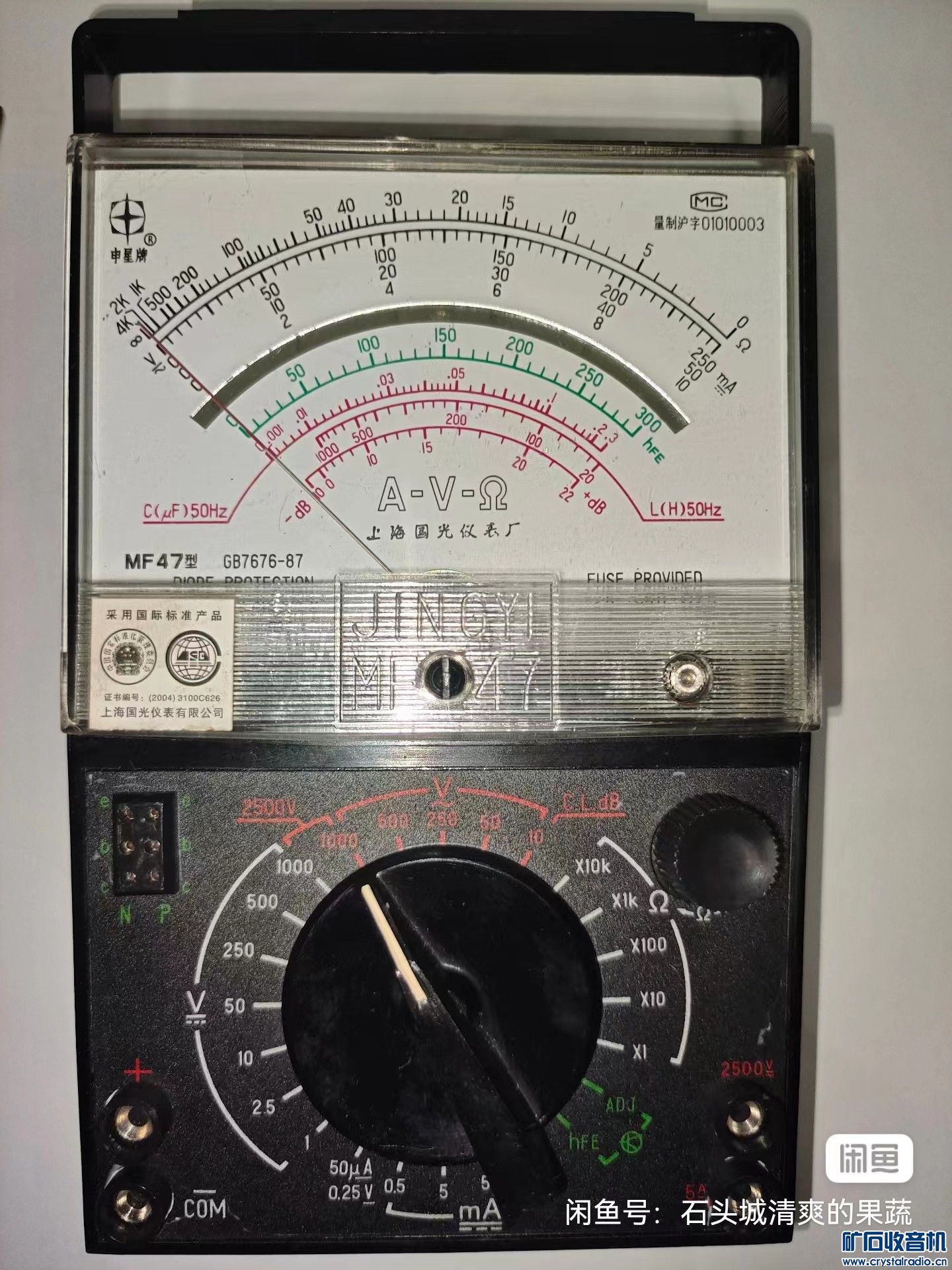

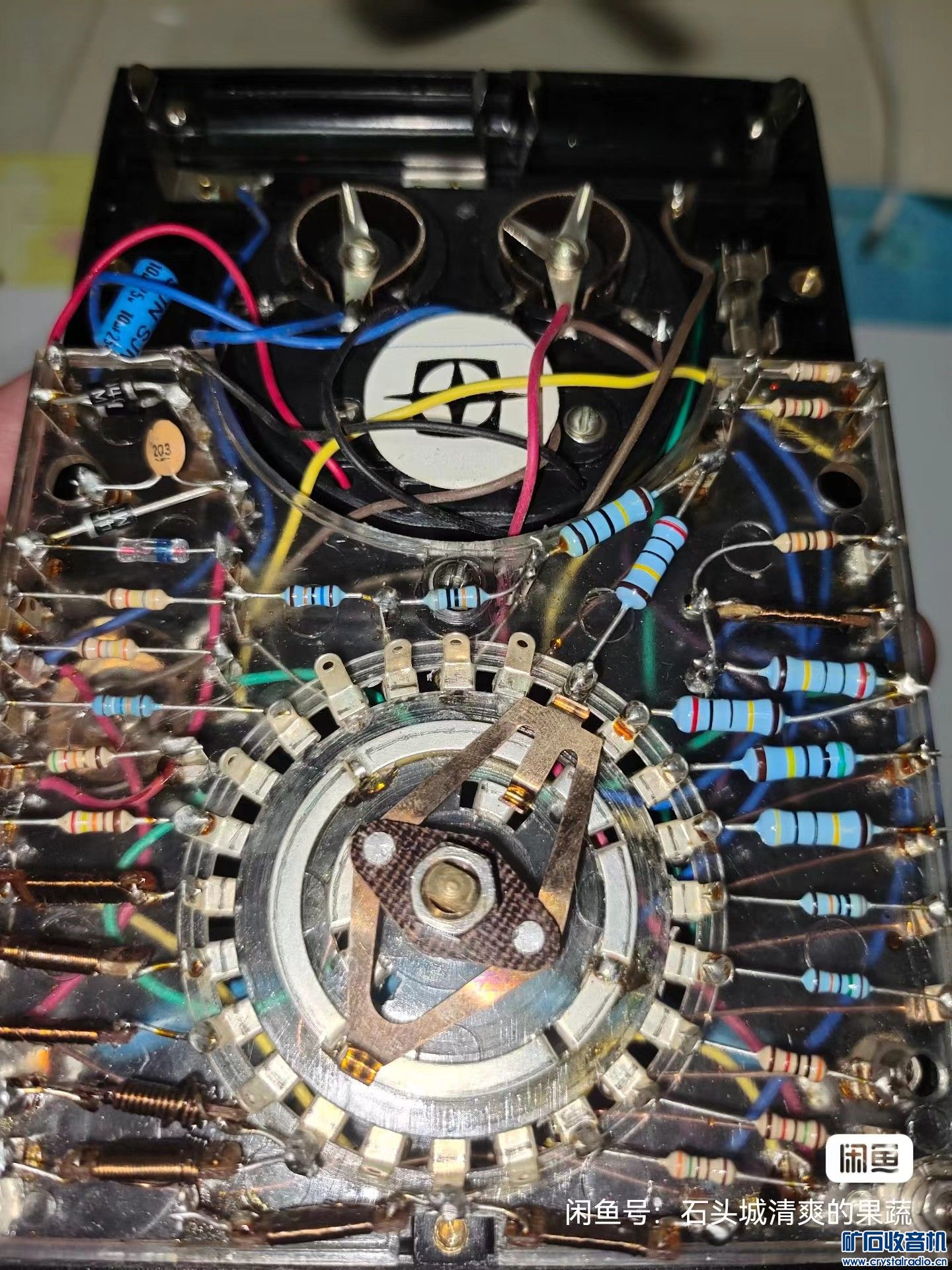

上海国光：

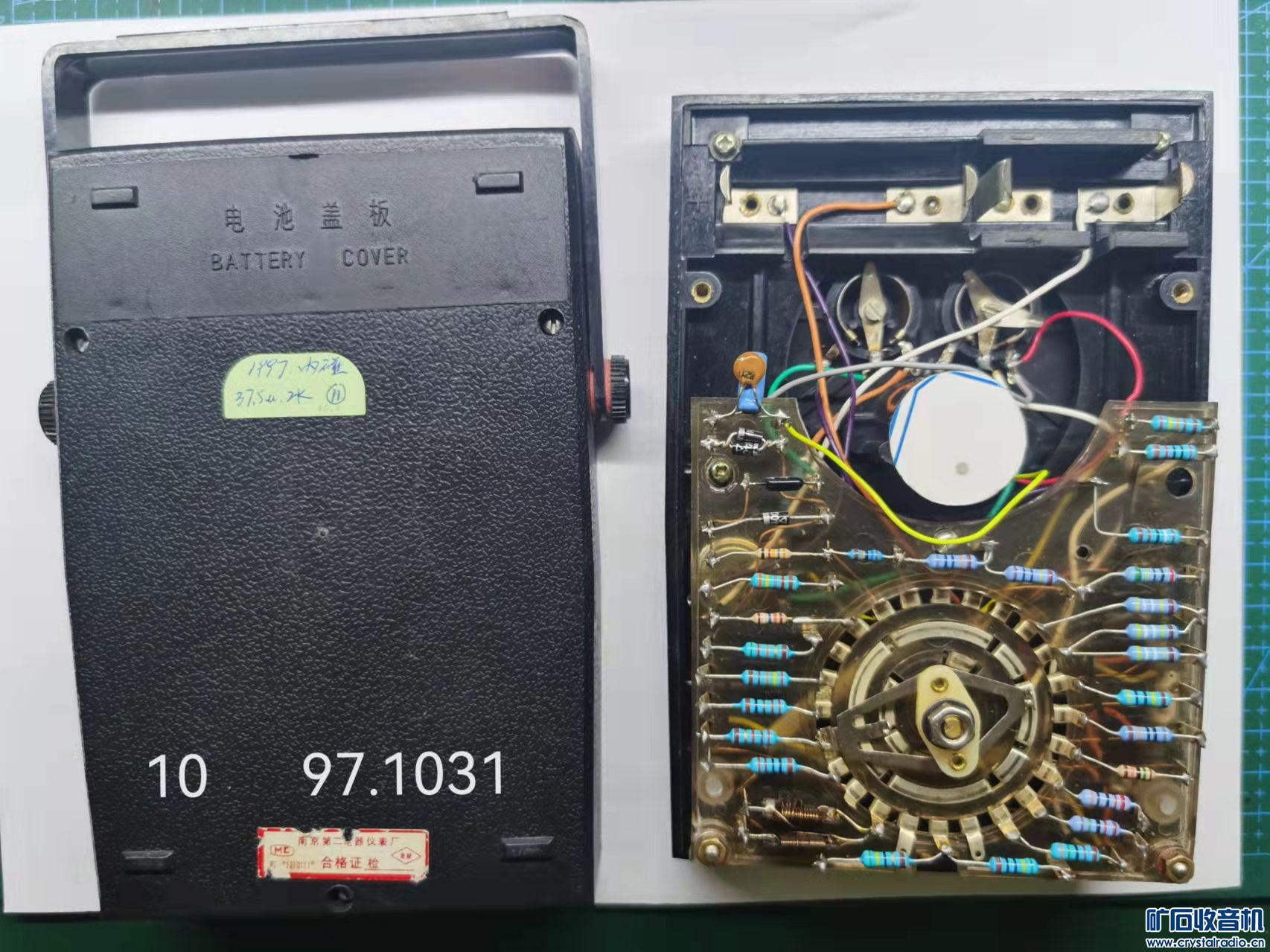

南京二表厂：

老郑小烧

老郑小烧 发表于 2023-2-27 14:21
指针表互相“借鉴”，国光的貌似就是这个，板子都是透明的。
PS：上海精益仪表厂 的也雷同。多谢提醒 ...

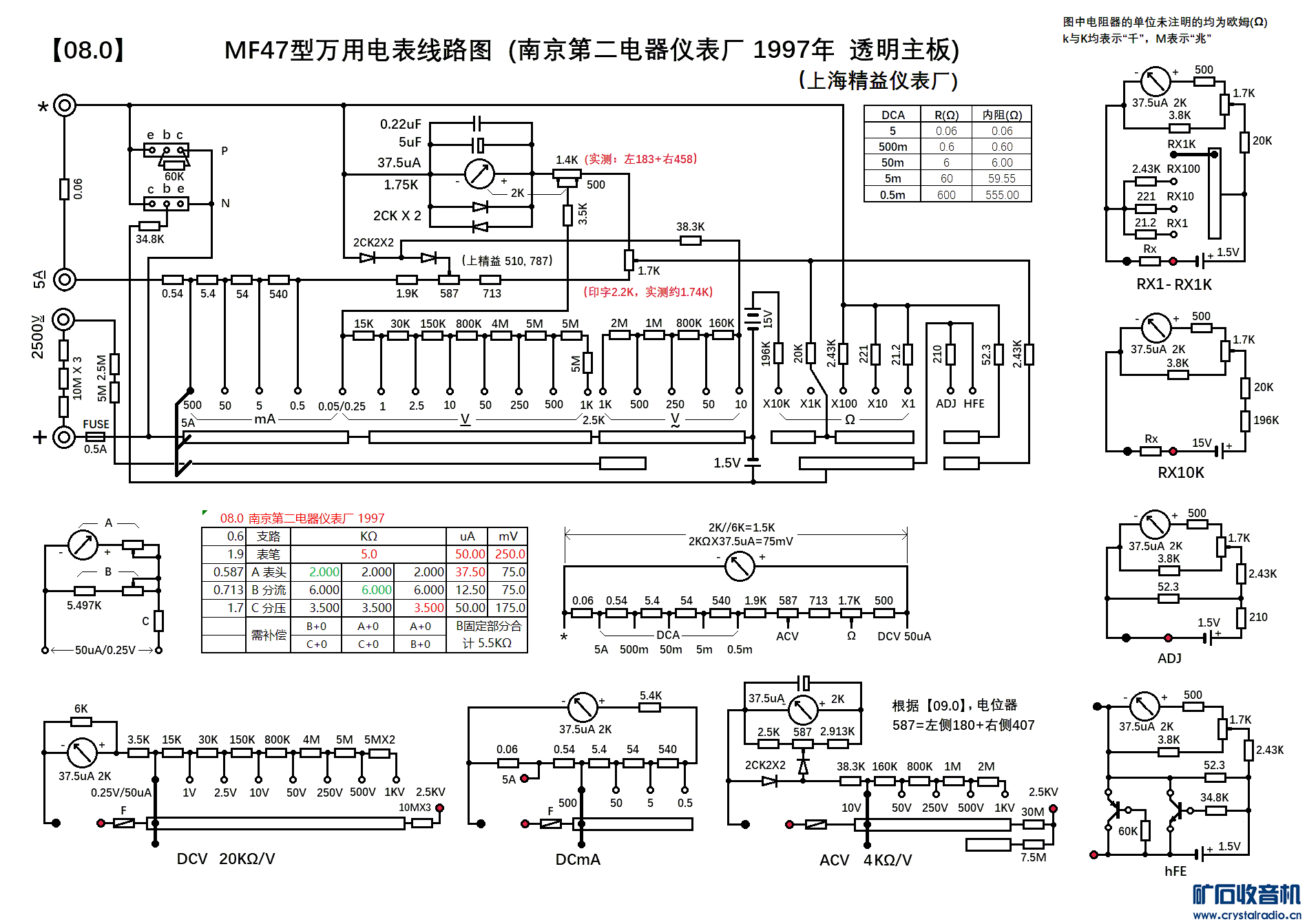

更正一下，国光如果是我发的图片，从DC1kV档看，应该是09.0, DC1kV不跟其它档共用电阻,
08.0的DC1kV与其它档共用电阻。

mwml

老郑小烧 发表于 2023-2-27 18:35
更正一下，国光如果是我发的图片，从DC1kV档看，应该是09.0, DC1kV不跟其它档共用电阻,
08.0的DC1kV ...

感谢老郑小烧提供的资料，收下了~！

老郑小烧

mwml 发表于 2023-2-27 23:31
感谢老郑小烧提供的资料，收下了~！

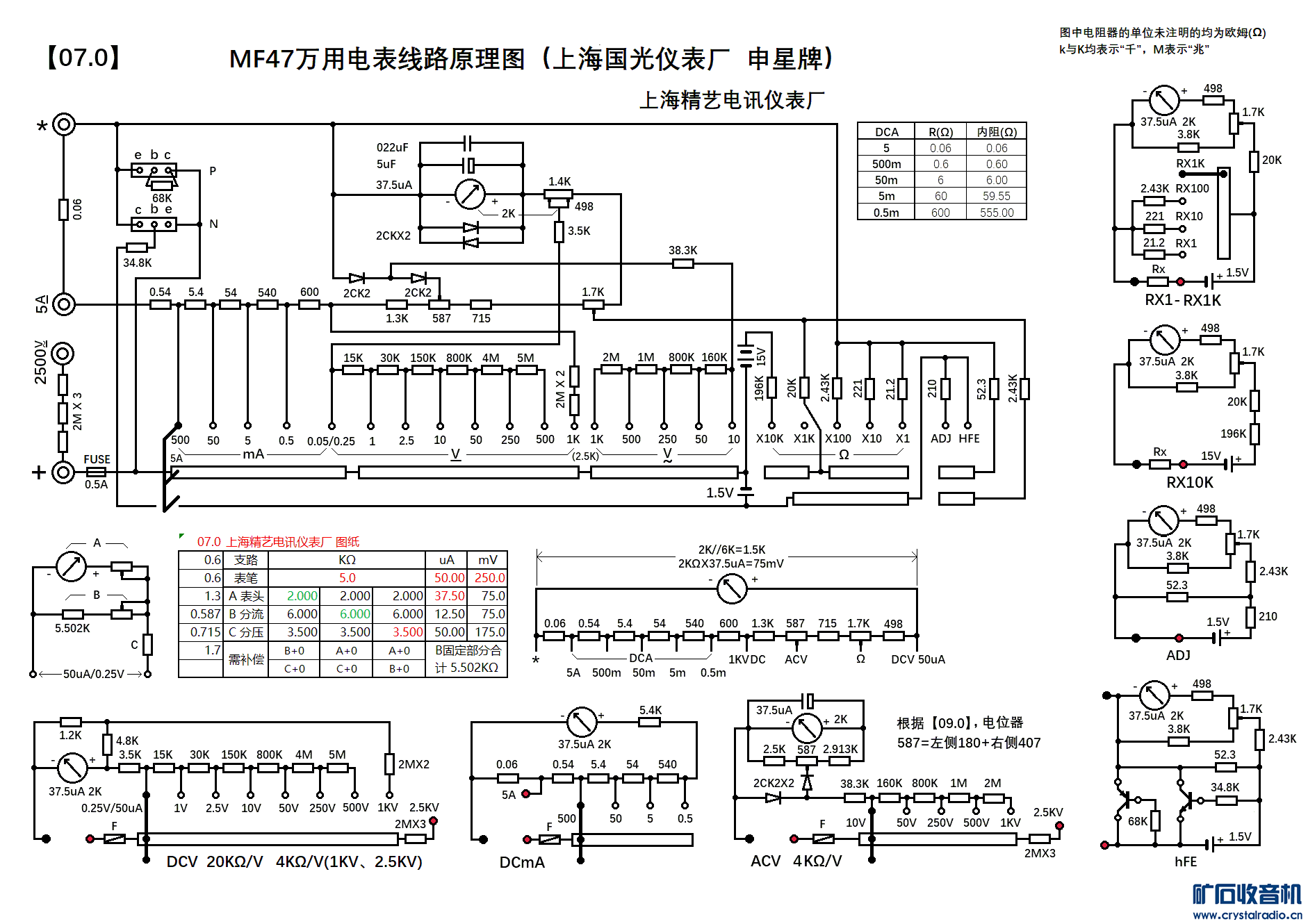

又找了几张实物照片，有一种板子是非透明的，基本确认15V的上海国光MF47，与 07.0（上海精艺电讯仪表厂）完全相同。
国光MF47说明书里给的图，与实物有点儿差别，能确定的是DC1kV电流接入点不同，DC2.5kV的灵敏度不同，另外，还遗漏了38.4KDCV档的共串电阻。

如果您有这表，麻烦核实一下这4只电阻对不对。

quexing

老郑小烧 发表于 2023-3-3 14:39
又找了几张实物照片，有一种板子是非透明的，基本确认15V的上海国光MF47，与 07.0（上海精艺电讯仪表厂 ...

表头的是线绕电阻，耐用吗？

quexing

老郑小烧 发表于 2023-3-3 14:39
又找了几张实物照片，有一种板子是非透明的，基本确认15V的上海国光MF47，与 07.0（上海精艺电讯仪表厂 ...

老郑，没有小开关的旋钮的结构是不是和有小开关的一样？还是与现在新款的旋钮一样？

老郑小烧

quexing 发表于 2023-3-3 18:13
表头的是线绕电阻，耐用吗？

我用的少没体会，看起来挺结实的，尤其表头的不常调整，完全没问题，
欧姆电位器也有线绕的，也没听说不耐用 。
