电解电容ESR值的疑惑

发烧菜鸟

washu 发表于 2017-7-13 22:00
应该不会，你更改成测电阻模式看看，用刚才那个电容，看显示的是不是 ESR？

另外专用测试夹具还没到， ...

呵呵，老烧朋友说的什么补偿不懂啊，是哪一个键啊怎么操作？

发烧菜鸟

bg1trk 发表于 2017-7-13 21:58
解释的不严谨，不过按此计算结果不出错。

您可以让孩子做个EXCEI表格，把公式含在表格里。以后在表格 ...

回头让孩子看看会不会做，如果做出来对我来说相当好了。

发烧菜鸟

washu 发表于 2017-7-13 22:00
应该不会，你更改成测电阻模式看看，用刚才那个电容，看显示的是不是 ESR？

另外专用测试夹具还没到 ...

回头过几天等电桥夹具到了再请教老烧朋友怎么样调试吧，我感觉这样测试数值不一定准确呢。

washu

发烧菜鸟 发表于 2017-7-13 22:01
呵呵，老烧朋友说的什么补偿不懂啊，是哪一个键啊怎么操作？

这个得看手册，不同厂家型号的应该有差别，我去趟仓库回来帮你看看...

发烧菜鸟

washu 发表于 2017-7-13 22:06
这个得看手册，不同厂家型号的应该有差别，我去趟仓库回来帮你看看...

刚刚复制了一下不知道对不对就是2811说明书。http://www.docin.com/p-70974084.html

发烧菜鸟

washu 发表于 2017-7-13 22:06
这个得看手册，不同厂家型号的应该有差别，我去趟仓库回来帮你看看...

刚刚复制了一下JK2811A的说明书，我也是看到似懂非懂具体操作时老是出错，老烧朋友有时间看看指导我一下、谢谢。

发烧菜鸟

washu 发表于 2017-7-13 22:00
应该不会，你更改成测电阻模式看看，用刚才那个电容，看显示的是不是 ESR？

另外专用测试夹具还没到 ...

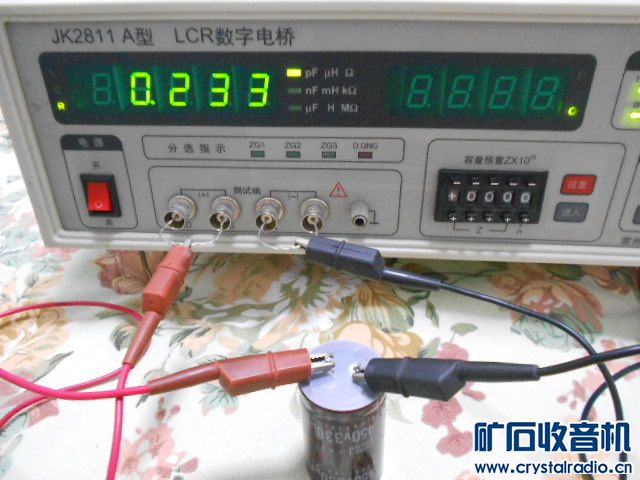

你好老烧朋友按你说的改成电阻模式测量一下电解电容。你看看是ESR值吗？

发烧菜鸟

washu

发烧菜鸟 发表于 2017-7-13 22:47
你好老烧朋友按你说的改成电阻模式测量一下电解电容。你看看是ESR值吗？

显然是 ESR，0.233 Ω   我们前面用你上一次测量的数据计算是 0.266Ω，你这种测试夹测试线，重复连接一次导致的误差几十 mΩ 都不算夸张的，这就是为何 LCR 电桥需要专门的夹具的缘故。

LCR 的测试夹具很多，像这样测电容常用开尔文型夹具，它将电桥提供的测试激励（电流）和读取待测元件上电压的端子分开，因此很好消除了测试线的阻抗和测试夹与待测器件接触的电阻引入的误差。因此在测试较小阻抗，或测试结果中包含较小电阻成分的情况下，需要使用这一类夹具以保证测试结果的准确和可重复性。你测电解电容 ESR，就是这种情况。

washu

发烧菜鸟 发表于 2017-7-13 22:09
刚刚复制了一下不知道对不对就是2811说明书。http://www.docin.com/p-70974084.html

这说明书也太简单了点 而且貌似没找到短路补偿、开路补偿等功能

方式键描述类似，但似乎又有所不同，你可以试试。

发烧菜鸟

washu 发表于 2017-7-15 18:18
显然是 ESR，0.233 Ω   我们前面用你上一次测量的数据计算是 0.266Ω，你这种测试夹测试线，重复连 ...

谢谢老烧朋友的指导，如果我的电桥测试的结果是电容ESR值太好了，再次感谢。我的夹具估计下午可以收到，收到后再仔细测试看看有问题再请教老烧朋友。

发烧菜鸟

bg1trk 发表于 2017-7-3 20:50
哈哈，“washu”这位朋友是有料滴。

翻出些存货电容测了侧，按您首页上那个表，大约2/3的电容品质在 ...

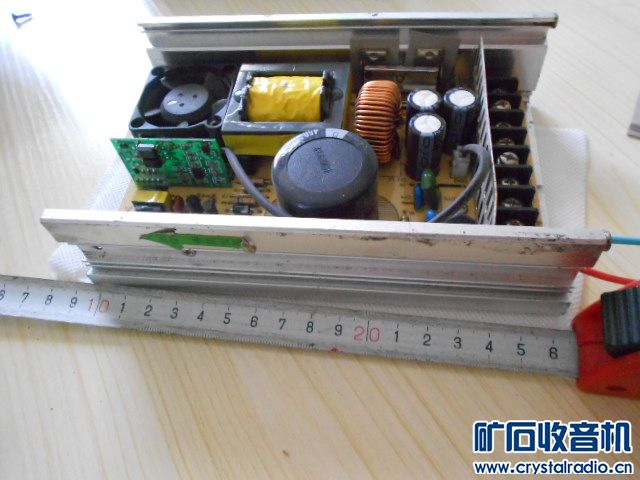

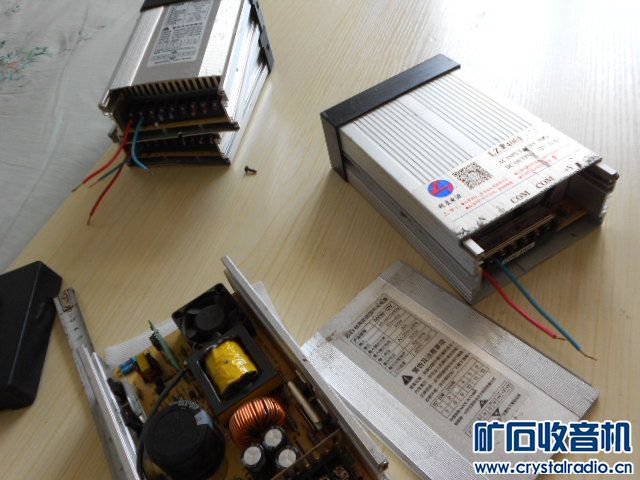

老弟在线时给我看看这几个刚刚收到的开关电源，感觉可能输出不了这么大的电流。【因为搬家81管放在别处了所以暂时没有带载测试】一个风扇声音非常小其他几个声音比较大，如果可以用上的话以后再换大的静音散热风扇。

Tong

一般ESR值作参考，定性较多，相对比较。定量较少。（应为没有好设备）

发烧菜鸟

bg1trk 发表于 2017-7-13 21:36
老兄，尝试给您解释一下公式。

DF值的定义是Rs（等效串联电阻）除以Xc（容抗）

你好老弟,开关电源今天带载测试了一下还可以，用的是手里面7个12V21W的汽车灯泡并联冷态是15A过一会维持在11A左右，多次测试没有出现保护停机现象那天再用FU-81管试一试。老弟给我分析一下我现在的这3个开关电源是否可以加电压微调，现在带载输出是11.98V左右，有微调的那一个开关电源可以调整到12.6V.但是只是一个，有些遗憾。

bg1trk

发烧菜鸟 发表于 2017-7-27 22:24
你好老弟,开关电源今天带载测试了一下还可以，用的是手里面7个12V21W的汽车灯泡并联冷态是15A过一会维持 ...

您看看小板子上的控制芯片是什么型号，四只TO220封装的管子各是什么型号？

电压肯定能微调，需要知道控制IC的型号，可能还需跑跑线路。
