用数字电桥测暄矿机变压器损耗测定

xjw01 · 发表于 2011-10-11 22:31:00

测试频率100Hz

xjw01 · 发表于 2011-10-11 22:36:47

变压器的损耗电阻比直流电阻大一些。

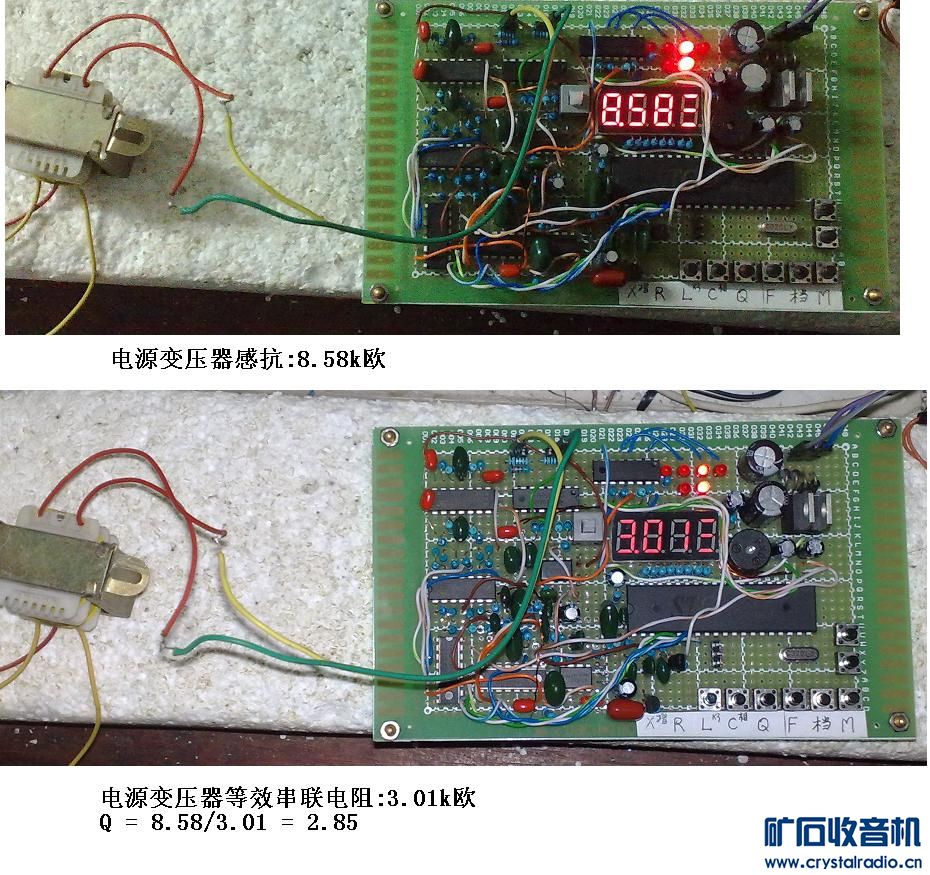

电源变压器的直流电阻是2.6k，在电桥中测量，达到了3.01k。在低Q值，电桥测损耗电阻的精度很高。
T725的Q值高，损耗电阻的测量精度低，ESR在3.2至3.7之间跳

lq19512003 · 发表于 2011-10-12 07:47:52

回复 1# xjw01

测得好，好极了！

xjw01 · 发表于 2011-10-12 10:54:11

数字电桥也挺好用的。
如果矿石技术区的朋友需要，我抽空打样10片PCB，我自己留2片，其它的8片免费送给需要的坛友吧。
8片一次性寄给其中的某一人，由他转发即可。我这边的邮费太贵，没办法逐一寄出。
挣取100mm*100mmPCB做成PCB，超过这个规格，费用过高。
其它元件大家自己想办法吧。

lq19512003 · 发表于 2011-10-12 11:39:00

本帖最后由 lq19512003 于 2011-10-12 11:55 编辑

报名要一片, 愿做中转。

园丁 · 发表于 2011-10-12 11:46:10

用洞洞也可以搭建数字电桥，不是所见，真的不敢相信。LZ老师的技术水平之高让人羡慕，为人高尚的品德让人敬仰。

来矿坛几个月了，感触颇深，有很多老师知识渊博、技艺精湛、情操高尚、助人为乐，现实社会中也很难有此温馨环境和氛围，偶尔有一点贪图小利的，也很快被‘请’出矿坛。有志趣的新人迅速地增加，大家热情地融入这个大家庭，相互学习，共同提高，在下十分感慨呀。
我是来学习的，谦虚地向各位老师求教，望大家不吝赐教。

90后的爱好者 · 发表于 2011-10-12 12:11:58

要一片，谢谢

qg2007 · 发表于 2011-10-12 15:08:15

也要一片！

xjw01 · 发表于 2011-10-12 15:13:59

回复 5# lq19512003

好的，下班后设计一下PCB板，打样后寄给您。

xjw01 · 发表于 2011-10-12 15:46:01

回复 6# 园丁

过讲了。

一般单片机小制作电路，二、三十条飞线就够了。这个电路，所用的元件稍多一点，飞线却要100多条。飞线难度大，但调试难度小，有一台示波器和万用表即可。没有示波器，用万用表也行，但要有音响、音频电路的维修经验。
所以，PCB板打样之后，做起来就容易了。

L.D.XIONG · 发表于 2011-10-12 15:54:46

园丁 · 发表于 2011-10-12 16:30:48

LZ老师的作品在下匆匆地了解了一下，个个精良、简洁、实用，的确是作品如人品，向老师学习了。

大眼晶 · 发表于 2011-10-12 19:53:15

楼主那边应该有邮政局，平邮应该便宜。

xjw01 · 发表于 2011-10-12 21:10:47

跑邮政局麻烦，而且服务态度差。

lq19512003 · 发表于 2011-10-13 06:22:54

回复 lq19512003

好的，下班后设计一下PCB板，打样后寄给您。
xjw01 发表于 2011-10-12 15:13

好的，多谢！我的信息请见小店短消息。
