Sprint Layout 6.0 的使用教程与经验-第一讲

dyqhbhghm · 发表于 2016-3-29 19:59:11

您这块电路板线路没有加宽应该没有敷铜吧看出来了覆铜板上被腐蚀掉的区域就叫阻焊层字面上的意思难道是说阻止元件或线路焊接么另外板子上面覆盖一层绿油油有张力温度不易散发吧

dyqhbhghm · 发表于 2016-3-29 20:00:22

那所有有孔的又叫什么层

dyqhbhghm · 发表于 2016-3-29 20:03:19

上面的图是正面还是反面没有丝印层估计是反面 K2层吧

dyqhbhghm · 发表于 2016-3-29 20:07:16

另外师傅图中四方的芯片外置为什么要画成斜的啊放正岂不是更节约空间看线与线之间以及四个角都有好多空余的位置这个板子的面积应该还可以缩小吧

dyqhbhghm · 发表于 2016-3-29 20:15:31

芯片引脚焊盘是贴片焊盘又像是正面搞不懂了

雷诺 · 发表于 2016-3-29 21:30:59

本帖最后由雷诺于 2016-3-29 21:35 编辑

这两张对比没看出来啥问题，请您也帮忙看看，这是k2层。另外输出的时候进行下水平镜像就ok了吧？如果去打板是不是导出k2 ，b1,U层数据就行了呢？另外阻焊层如何设置？

bxyyhan · 发表于 2016-3-30 05:25:37

dyqhbhghm 发表于 2016-3-29 19:59
您这块电路板线路没有加宽应该没有敷铜吧看出来了覆铜板上被腐蚀掉的区域就叫阻焊层字面上的意思 ...

阻焊层作用就是防止焊接的时候连锡，特别是波峰焊的时候，另外还可以保护电路板，防止氧化，增加电路板的强度和电气性能。也就是说，在电路板上，除了需要焊接的焊盘以外，都应该用阻焊层覆盖。阻焊层一般多是绿色，所以又叫绿油。

bxyyhan · 发表于 2016-3-30 05:28:27

本帖最后由 bxyyhan 于 2016-3-30 05:40 编辑

dyqhbhghm 发表于 2016-3-29 20:07
另外师傅图中四方的芯片外置为什么要画成斜的啊放正岂不是更节约空间看线与线之间以及四个角都有好多空余 ...

这个是贴片元件背面安装，因为是单面板，这样可以更好的利用空间。芯片斜置可以节省空间，方便布线。你自己试一下就知道了。板子外形75*50MM，正面还有元件，不能再缩小了。这个就是两面安装元件的例子。既正面用直插元件，背面用贴片元件。可以提高敷铜板的利用率，节省空间。

bxyyhan · 发表于 2016-3-30 05:32:37

本帖最后由 bxyyhan 于 2016-3-30 05:46 编辑

雷诺发表于 2016-3-29 21:30
这两张对比没看出来啥问题，请您也帮忙看看，这是k2层。另外输出的时候进行下水平镜像就ok了吧？如果去打板 ...

不是输出的时候镜像，是你画完删除模板后。把图纸镜像一下。你把你的电路板正面朝上，想一想？因为你抄的是背面的照片，而软件是正面，所以是反的。除非你事先把你拍的照片做过镜像处理。打样你直接把LAY文件给厂家就行。关于阻焊层的问题，默认焊盘是没有阻焊层的，你这个是电源，应该有开锡窗的地方，你用阻焊层工具就可以对线路开锡窗了。

dyqhbhghm · 发表于 2016-3-30 08:47:19

上面的板子上除了焊盘中间空的地方没有被绿油覆盖其它的所有地方都覆盖了问题就来了焊盘的铜环都被绿油盖住了还这么焊啊

bxyyhan · 发表于 2016-3-30 08:53:34

dyqhbhghm 发表于 2016-3-30 08:47
上面的板子上除了焊盘中间空的地方没有被绿油覆盖其它的所有地方都覆盖了问题就来了焊盘的铜环都被绿油 ...

焊盘上是没有绿油的，不过焊盘小点，你看不清而已，焊盘是1.0*1.6的。

dyqhbhghm · 发表于 2016-3-30 09:11:11

dyqhbhghm · 发表于 2016-3-30 09:12:57

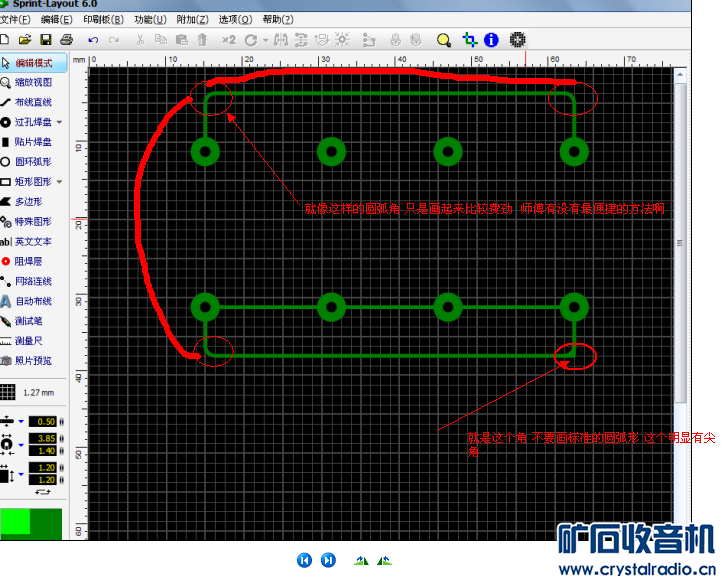

很不喜欢45度的叫如果我要画电路板凡是有拐角的全部都画成这个圆弧的一是美观主要是电气性能要比45度的好吧这个才是重点

dyqhbhghm · 发表于 2016-3-30 09:41:50

实验过多次必须要先画出圆弧再连直线如果先画直线后画圆的话就一定有尖角而且还不能修改怎么都弄不好

雷诺 · 发表于 2016-3-30 09:47:19

在阻焊层上查看是这样的，不知道是不是正确。请指教。
