Sprint Layout 6.0 的使用教程与经验-第一讲

dyqhbhghm

师傅  位图图像属性里有分辨率和位移的这个我知道 如果没有两个功能 元件引脚的焊盘也就无法对齐位图了 只是我觉得 当第一下把一个元件放在图上对比 如何能快速的对齐 而不是以一点点的校正那个 分辨率和偏移的  要是鼠标直接可以拖动位图多好啊  另外 元件的焊盘到底是算正面的也就是K1 还是反面的K2 我知道如果是单面板肯定是反面  要是双面板元件的引脚焊盘是双面焊盘的话 也就是正反都有  那样的话又怎么算啊   很早就想问了但是忘了 现在记起来了  元件库里的元件可以看成是丝印  本来就是个外形轮廓也看成是影子好了  很抽象的东西  这个好理解  只是不知道焊盘到底是算K1面还是K2面啊 还是根据单面板和双面板可以变通什么的  有点迷糊了

bxyyhan

雷诺 发表于 2016-3-30 20:49
做底线层让焊盘与地线重合是这样做不？

不是，地线层工具上面有安全距离栏，你选中要处理的焊盘或连线，然后把距离设为0。焊盘或线路就和敷铜层连接了。

dyqhbhghm

我的思路是这样的  只要是直插元件 铁定是在正面的  至于为什么  我说下最通俗的  再傻的菜鸟也会懂的 那就是 主板制作好后总要固定在设备的机壳里吧  通常元件焊在电路板上都有些高度  如果把焊有元件的那一面朝下是固定不到壳里的 因为元件嗝住了  再说这样一来就不能散热了 都知道热气是往上升的 时间一久那么电路板肯定要烧毁  如果是贴片元件  因为体积很小 厚度通常都不高  板子的定位孔处肯定比贴片的厚度要高些  至于散热就可以忽略了   最后的总结就是 为什么单面板元件在正面  这种情况下应该没有K1个说法吧   有K1就一定有K2 那是针对双面板来说的   既然元件在正面 很自然的要焊引脚的焊盘就会在反面   双面板同理 直插元件一定也在正面    师傅这样的见解是否正确   另外单面板与双面板的区别是什么  是不是一面有铜箔 一面没有的才叫单面板  基板两面都有镀铜的才叫双面板 或者只有一面有线路的才叫单面板  两面有线路的才叫双面板  请师傅明示  尽量通俗易懂

bxyyhan

dyqhbhghm 发表于 2016-3-30 20:50
师傅  位图图像属性里有分辨率和位移的这个我知道 如果没有两个功能 元件引脚的焊盘也就无法对齐位图了 只是 ...

抄板主要是保证外形一样，元件位置不必和原图一样，因为他可能用的软件和你不一样，栅格设置也和你不一样，你只要保证电气连接正确就可以。

雷诺

bxyyhan 发表于 2016-3-30 21:12
不是，地线层工具上面有安全距离栏，你选中要处理的焊盘或连线，然后把距离设为0。焊盘或线路就和敷铜层连 ...

明白了，多谢指导！！还有一个问题，就是双层板两层都布置底线层，如何布置上层的呢？

bxyyhan

dyqhbhghm 发表于 2016-3-30 21:13
我的思路是这样的  只要是直插元件 铁定是在正面的  至于为什么  我说下最通俗的  再傻的菜鸟也会懂的 那就 ...

呵呵，谁说直插元件就一定在正面了，也有在背面的，不过比较少而已。其实顶层和底层是可以互换的，不过为了防止混淆，才一般都把直插元件的那层作为顶层。敷铜板有的只有一面有铜箔，有的两面都有铜箔。这就是单面板和双面板了。单面板只有一层可以布线，而双面板两面都可以布线和放置元件（多层板这里就不说了。）。直插元件并不一定非得放在K1层，也可以放在K2层。不过大多书情况下都是放在顶层，即焊盘在K2层。贴片元件两面都可以放置，灵活性较高。

dyqhbhghm

师傅上面我发的那个图中的四个固定空为什么要做成这个样子啊  像焊盘又不像 倒有点像十字焊盘  这样设计有什么用么  另外也讲解下十字焊盘吧   焊盘就焊盘吧  为毛还要弄个十字

bxyyhan

dyqhbhghm 发表于 2016-3-30 20:29

这个定位孔就是加了丝印的焊盘，内径3.0，外径4.0.元件库里有现成的。

dyqhbhghm

楼上的小猫同志  有自己独到的见解或懂的知识 分享一下哈 别做白眼狼啊

bxyyhan

雷诺 发表于 2016-3-30 21:20
明白了，多谢指导！！还有一个问题，就是双层板两层都布置底线层，如何布置上层的呢？

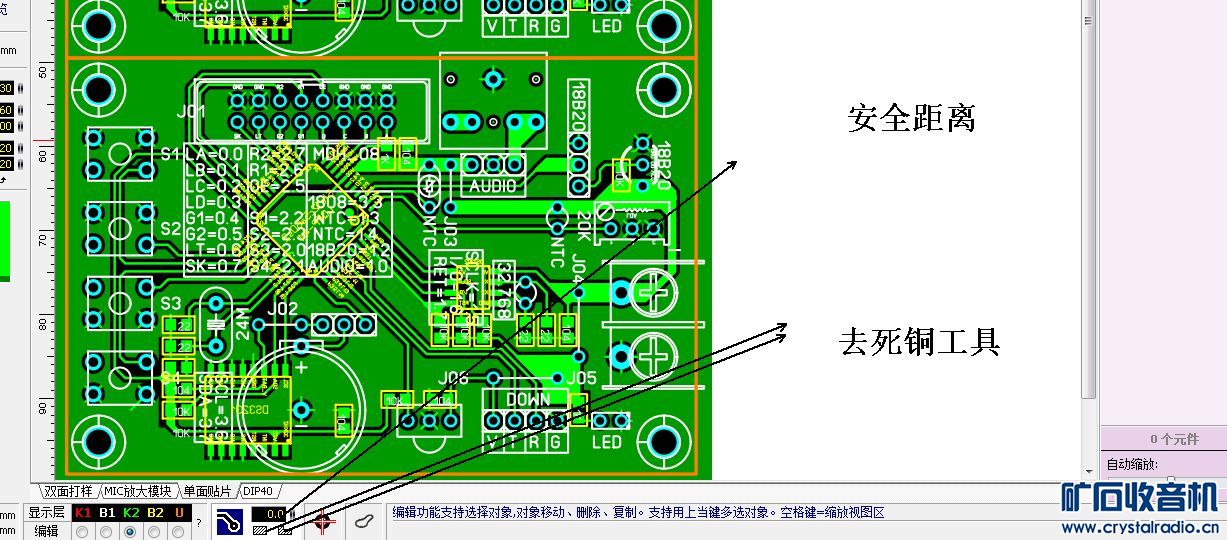

选择K1层，然后打开地线层，K2层也一样。板子轮廓外面可以用去死铜工具删除。

雷诺

bxyyhan 发表于 2016-3-30 21:31
选择K1层，然后打开地线层，K2层也一样。板子轮廓外面可以用去死铜工具删除。

十分感谢！祝晚安！

bxyyhan

dyqhbhghm 发表于 2016-3-30 21:27
师傅上面我发的那个图中的四个固定空为什么要做成这个样子啊  像焊盘又不像 倒有点像十字焊盘  这样设计有什 ...

你看过机箱里面吧，螺丝固定的那个位置一般都是十字形的，比如螺丝是3MM，固定螺丝的柱就是6MM粗。丝印的外圆就是6MM，就是说，元件的焊盘不能在外圆里面，不然你无法拧螺丝。一定要距离外圆2.54以上。

dyqhbhghm

这个平台不错 也一定有很多高手 为什么都不吭声  难道生怕好了人     学问多不多不重要  懂就是懂 不懂就是不懂 不带坏人就是好同志  如果每个人都做闷油瓶  还有什么发展  高才树也得种两颗才有长进啊  马克思与恩格斯也是经常争论才推动学术的发展   望大家都献出一片爱心   尤其是归隐的世外高人  都向我师傅学习学习

bxyyhan

dyqhbhghm 发表于 2016-3-30 21:38
这个平台不错 也一定有很多高手 为什么都不吭声  难道生怕好了人     学问多不多不重要  懂就是懂 不懂就 ...

忘回答你十字焊盘的问题了，为什么要使用十字焊盘？大家知道，在工厂里是用波峰焊来批量焊接电路板的，如果不采用十字焊盘，而是直接和大面积的敷铜层连接，由于大面积的铜箔散热快，很容易照成焊接不良，而产生次品。再一个由于热胀冷缩，在焊盘处会产生很大的应力，甚至铜箔剥离，采用十字焊盘就可以大大缓解应力，增加产品合格率，当然，如果是自己做电路板玩，就可以忽略这个问题。千万别叫我师傅，我听着别扭。

dyqhbhghm

那  元件的引脚焊盘到底是正面还是反面 看那些焊盘的颜色不像是双面焊盘啊  难道软件认定的 不管是不是双面板 引脚焊盘都在反面K2层么    力求不学的最多 但求懂的透彻  往往细微的地方才是关键
