1.5V收音机是70年代中到80年代初期的产物。噱头就是用一节1号电池。但不管怎样设计，1.5V很快就会降压到1.2——1.0，然后降到0.9 到无法应用。但老百姓很高兴，因为省电。买一节1号电池，那时也需要0.25—0.3元，买4节电池，就等于一天多的工资。
所以，1.5V电池吸引百姓的是“省电”，运行费用低。

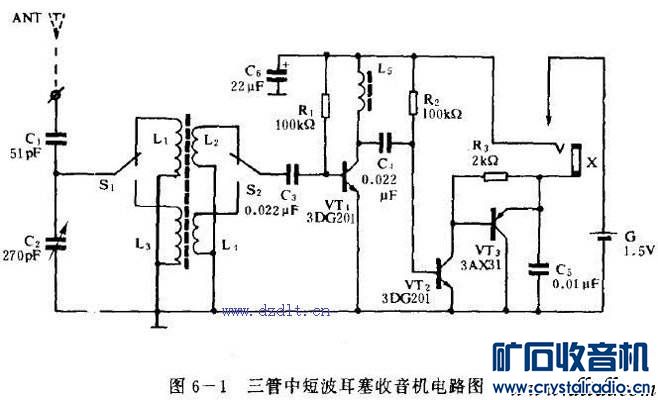

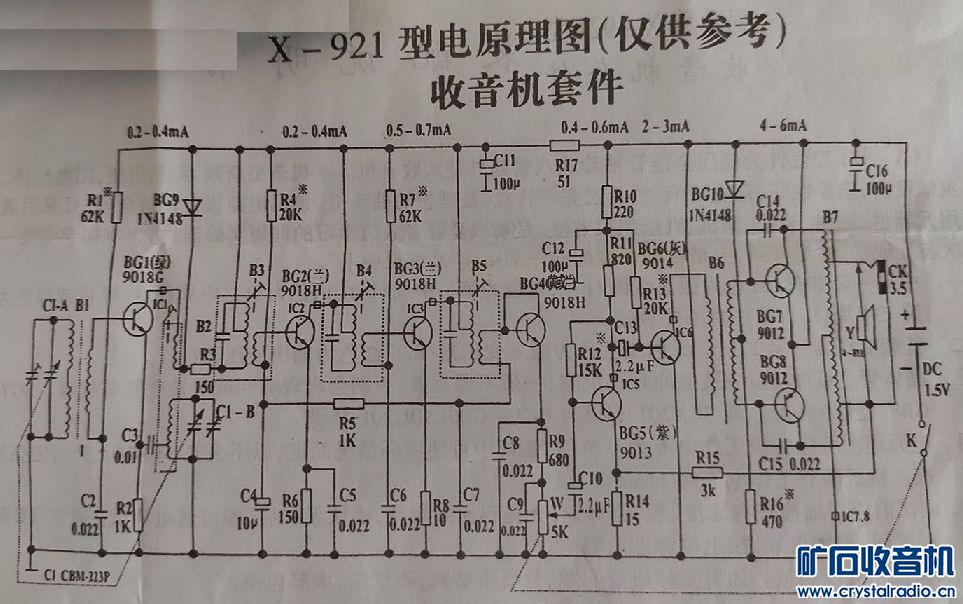

其实，说心里话，这个设计不怎么样。因为电池电压衰落后，灵敏度和输出功率迅速下降。有相当一段时间，是在"凑合着"听。为了能够在电池电压下降时，变频级能够工作，本振不停阵，所以，在变频级的基极电路都设计了简单稳压电路，以保证在电池电压下降时维持晶体管的集电极电流，以保证本振不停振。
其实这个设计，如果改为2节电池，进一步增加稳压电路的功能，那么，变频、中放、第一低放的集电极电压都应当在稳压电路稳压后供给，当然，本振还需要进一步稳压到1V，供给基极电流。通过两级稳压的好处是：
一 低压晶体管电路，尤其是输出电路，为了达到预定的功率，需要比其他晶体管机工作的电流大，这样当电池电压下降时，电池内阻大增，很容易引起电路低频啸叫。前级供电通过稳压，将退耦工作加大，能够更好克服低频啸叫问题。
二 变频、中放通过稳压供集电极电压，通过二级稳压，供基极电流，能够在电池电压下降中，稳定工作状态，保证了灵敏度不会大幅下降。
低压收音机应当混频和本振分开，避免为了本振不停振而使变频级在较大电流0.8—1ma下工作，造成信噪比下降。
|
|
