晶体管1.5V收音机电路图集

期货交易员

载戈 发表于 2023-12-1 22:52
非常谢谢，搜店名，找到了，但这个单脚排列的不知道是不是？。

您看我后来上传的英文版资料，就是这个块。卖家不懂乱写的。我以前买三洋的高放LA1186，有个卖家写的是电扇电机控制器

如果您不放心可以在淘宝首页搜NJM2076M或NJM2076，这个是贴片封装的，就是不易焊接。
我个人是喜欢大体积的老封装，替代老收音机的功放部分，不会显得太过“现代”了。

载戈

期货交易员 发表于 2023-12-1 23:26
您看我后来上传的英文版资料，就是这个块。卖家不懂乱写的。我以前买三洋的高放LA1186，有个卖家写的是电 ...

嗯，我两个都买了

载戈

期货交易员 发表于 2023-12-1 23:26
您看我后来上传的英文版资料，就是这个块。卖家不懂乱写的。我以前买三洋的高放LA1186，有个卖家写的是电 ...

期待你继续作TA7792+TA7766+D2076三片机..做成了记得与大家分享哦

期货交易员

载戈 发表于 2023-12-2 19:26
期待你继续作TA7792+TA7766+D2076三片机..做成了记得与大家分享哦

说来惭愧，我做过的电路也不少，TA7641、TA7642、TA7613、TA2003、TDA7000、TDA7088T、CXA1691、1.5V两级高放再生五管机、636单管机、2P3等。但是做出来的板，那模样就像被狗啃过一样，实在是不好意思放上台面给众人“欣赏”。

其实做这个电路，难点在于TA7792，需要自绕中周，装好后还要调试。后面的TA7766、TA8106（或D2076）是不需要任何调试的，后面这部分按电路图装好无误就可以工作。这次为了能更好的自绕中周，已经重新买了0.06mm的漆包线和绕线机，还买了TA7792+7766+8106的PCB板，打算用这张PCB板先做试验，把TA7792这部分先装响，这样就可以把TA7792的中周和磁棒线圈的具体数值确定下来。以后正式画板做TA7792+D2076（BTL）或TA7792+TA7766+D2076就不必在板上更换中周、增减磁棒线圈匝数了

oldwa

载戈 发表于 2019-12-19 17:26
中学科技，80年代这篇文章算得上是当年的制作经典吧.  当时也邮购一台回制作，

调频超再生，调幅来复式？

载戈

期货交易员 发表于 2023-12-3 13:28
说来惭愧，我做过的电路也不少，TA7641、TA7642、TA7613、TA2003、TDA7000、TDA7088T、CXA1691、1.5V两级 ...

  今天到货的 2076 。

载戈

又上一图

fsnx999

全都是经典的收音机电路

tyty54

载戈 发表于 2019-12-21 12:58
这种比矿泉水瓶粗的大电池，是以前手摇电话机作为电源用的，就连接放在电话机旁边的，见过这种电池的人 ...

这种大电池，主要是军用的，用在部队小型交换机和小电台上的，还有就是农村经济好些的人民公社有小交换机站的也会用到，叫甲型电池！

邓九公

tyty54 发表于 2024-2-1 23:23
这种大电池，主要是军用的，用在部队小型交换机和小电台上的，还有就是农村经济好些的人民公社有小交换机 ...

甲电池只有1.5伏，双接线柱，电话设备使用，电台没法用。

柳营飘絮

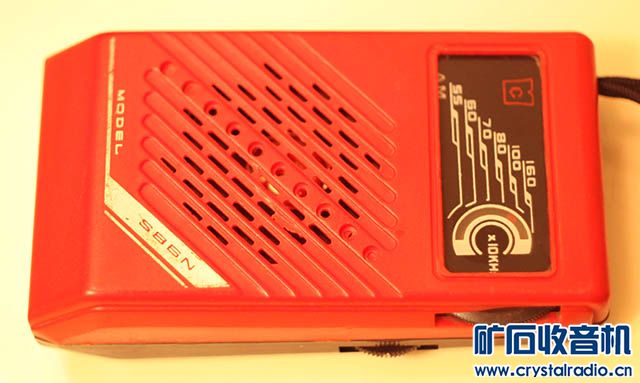

朋友送了一台1.5V低电晶体管收音机，系硅锗混合型电路，一级中放，灵敏度感觉还可以，北京二环地区夜间可以收7个电台，其中一个像俄语广播。

载戈

柳营飘絮 发表于 2024-5-14 22:25
朋友送了一台1.5V低电晶体管收音机，系硅锗混合型电路，一级中放，灵敏度感觉还可以，北京二环地区夜间可以 ...

看结构应该灵敏度不错。

柳营飘絮

载戈 发表于 2024-5-22 20:24
看结构应该灵敏度不错。

该机特殊一点的就是接收线圈采取分段绕制，理论上可以减少电容分布。俺曾经做过分段绕制的测试（中波），当时感觉无论直放式还是超外差和非分段没有差别。

wuyuanzhen2010

ZHANGDESHI 发表于 2022-7-15 17:47
1.5V收音机是70年代中到80年代初期的产物。噱头就是用一节1号电池。但不管怎样设计，1.5V很快就会降压到1.2 ...

谢谢张先生的讲解。解答了我的几个疑惑，其中之一是，变频级在较大的电流下工作到底有什么不好，原来是信噪比会下降！再一次说声：谢谢！

wyk1237

楼主辛苦了
