晶体管1.5V收音机电路图集

载戈

本贴会持续添加新的图片

ZHANGDESHI

1.5V收音机是70年代中到80年代初期的产物。噱头就是用一节1号电池。但不管怎样设计，1.5V很快就会降压到1.2——1.0，然后降到0.9 到无法应用。但老百姓很高兴，因为省电。买一节1号电池，那时也需要0.25—0.3元，买4节电池，就等于一天多的工资。

所以，1.5V电池吸引百姓的是“省电”，运行费用低。

其实，说心里话，这个设计不怎么样。因为电池电压衰落后，灵敏度和输出功率迅速下降。有相当一段时间，是在"凑合着"听。为了能够在电池电压下降时，变频级能够工作，本振不停阵，所以，在变频级的基极电路都设计了简单稳压电路，以保证在电池电压下降时维持晶体管的集电极电流，以保证本振不停振。

其实这个设计，如果改为2节电池，进一步增加稳压电路的功能，那么，变频、中放、第一低放的集电极电压都应当在稳压电路稳压后供给，当然，本振还需要进一步稳压到1V，供给基极电流。通过两级稳压的好处是：

一 低压晶体管电路，尤其是输出电路，为了达到预定的功率，需要比其他晶体管机工作的电流大，这样当电池电压下降时，电池内阻大增，很容易引起电路低频啸叫。前级供电通过稳压，将退耦工作加大，能够更好克服低频啸叫问题。

二 变频、中放通过稳压供集电极电压，通过二级稳压，供基极电流，能够在电池电压下降中，稳定工作状态，保证了灵敏度不会大幅下降。

低压收音机应当混频和本振分开，避免为了本振不停振而使变频级在较大电流0.8—1ma下工作，造成信噪比下降。

laiyang

4号电池上世纪六、七十年代很多，销量和5号电池差不多。我当时做小试验就是买4号电池最多，因为4号电池最便宜了，0.13元1节。处理的外观不佳的卖0.1元1节。
当时1号电池 0.26元1节、2号 0.17元1节、4号0.13元1节、 5号 0.14元1节。
给电池灌盐水的事我也干过，我没有给电池凿洞，我是将塑料盖取下，撬开沥青，把电池芯整体取出来，灌入饱和盐水，再装回电池芯，即可使用。这样可以反复多次，直至电池外壳烂掉为止。 3号电池极少见到，1972年我在福建龙岩的一个农村供销社买过几节，好像是江苏无锡的一个公私合营厂生产的。

载戈

whyljh3333 发表于 2022-6-29 21:47
如果是这样，为了更讲究技术，还不如玩1.2V的，一节口香糖电池供电......

正如你所说，好的机子电压可以低到0.9还能正常工作。 有喜欢多个电池的，有喜欢充电的，有喜欢声音大的，有喜欢耳放的，有喜欢带喇叭的，个人爱好吧，本贴以1.5V机子为主，不喜欢的完全可以绕行.

期货交易员

小时候家里有一台收音机，是用1节大号电池做为电源的。面板是一块铝片，上面有一只吃竹的大熊猫。什么品牌不记得了。那时用的电池是工厂值夜班的铁壳大手电筒里用剩的。手电筒不太亮了，但电池放在收音机里还能收听。电池可以不需要花钱买。收音机声音变小了，又把电池取出来，钻个洞，滴些盐水进去，然后用蜡封上，又可以听一段时间。不过电池要及时取出来，万一流水就把机器腐蚀了

快乐年

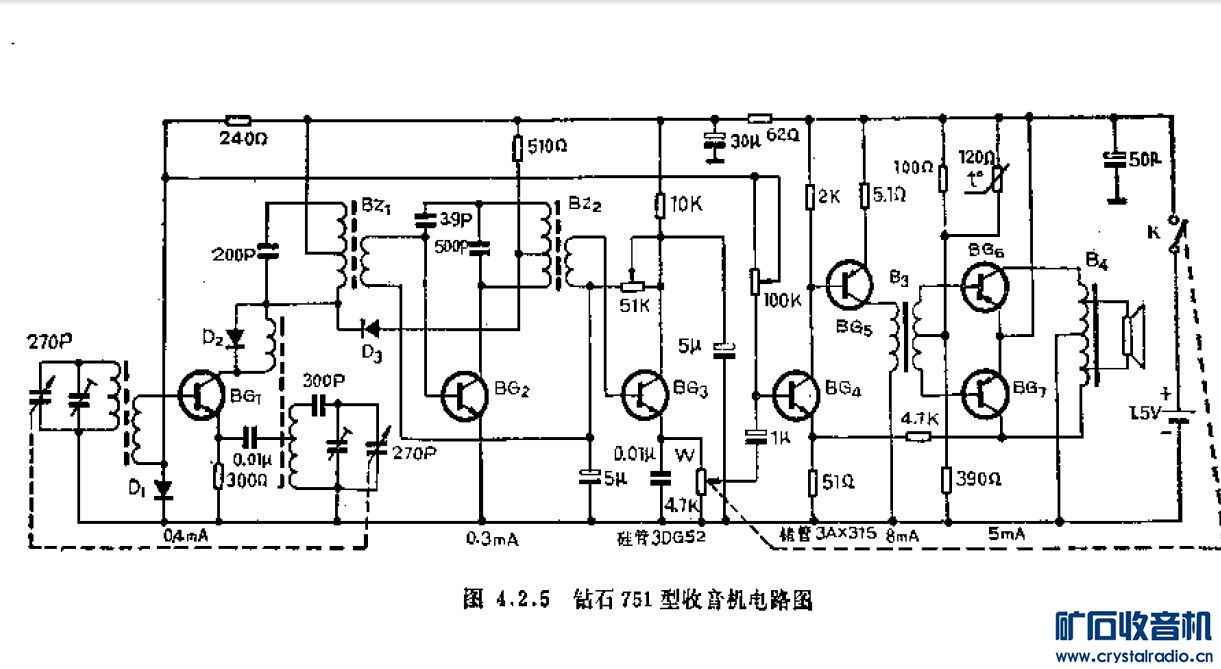

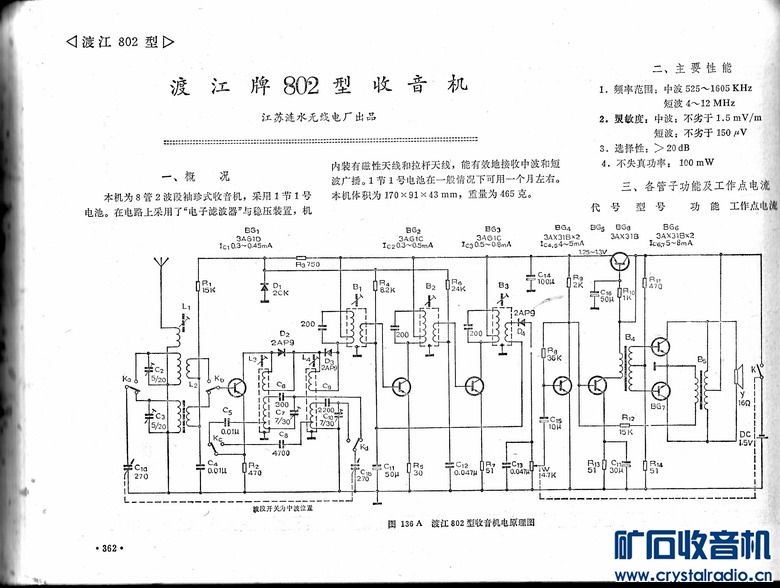

感兴趣的是这个图，有些原件是收音机是第一次见到。例如D2、D3，还有D1应该是稳压管，但是1.5V的电源，这个能稳压多少？只能消耗电池。

tyty54

载戈 发表于 2019-12-21 12:58
这种比矿泉水瓶粗的大电池，是以前手摇电话机作为电源用的，就连接放在电话机旁边的，见过这种电池的人 ...

这种大电池，主要是军用的，用在部队小型交换机和小电台上的，还有就是农村经济好些的人民公社有小交换机站的也会用到，叫甲型电池！

xkb1956

这是当时为了节约点电池成本不得已的设计，弊大一利。产量也不高。功率低稳定性也差。很快就淘汰了。

183421393

现在的收音机大部都不用1.5V，原因是锗管现在不生产了，硅管又在低压情况下表现不佳，还是用锂电的好，可省不少电池钱，音质还好。

183421393

载戈 发表于 2015-1-15 16:17

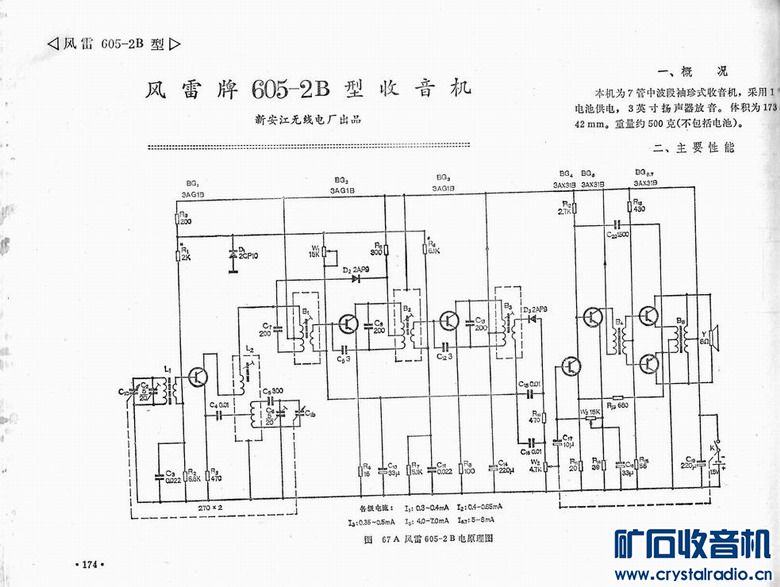

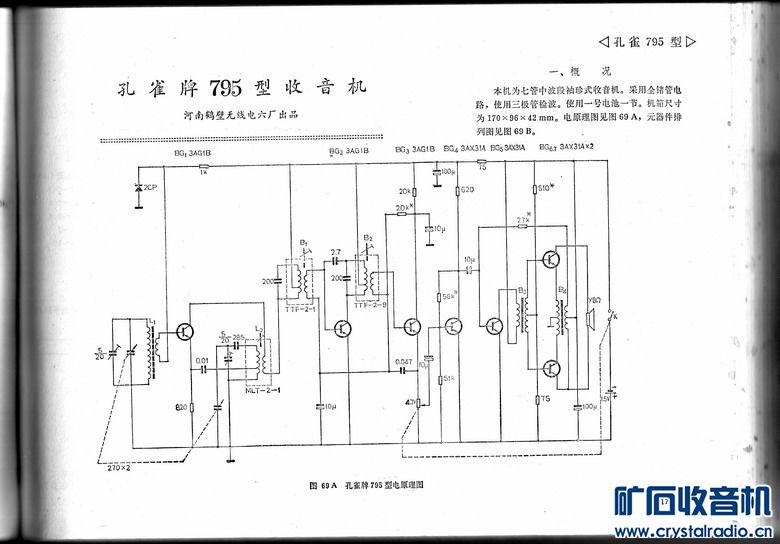

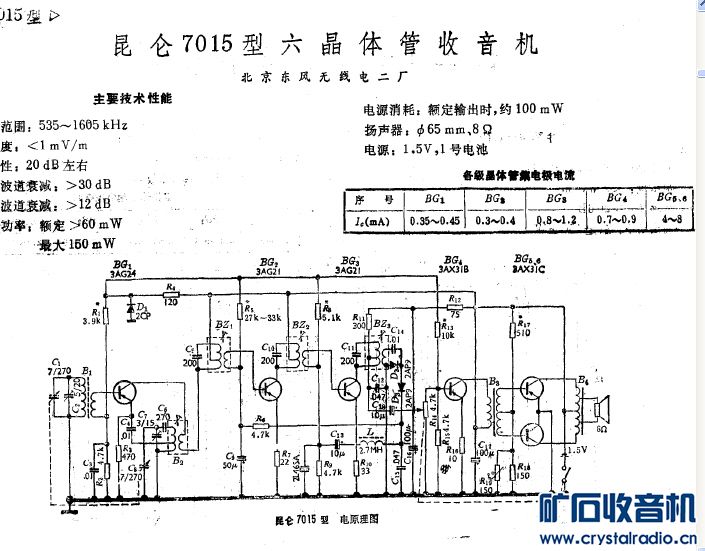

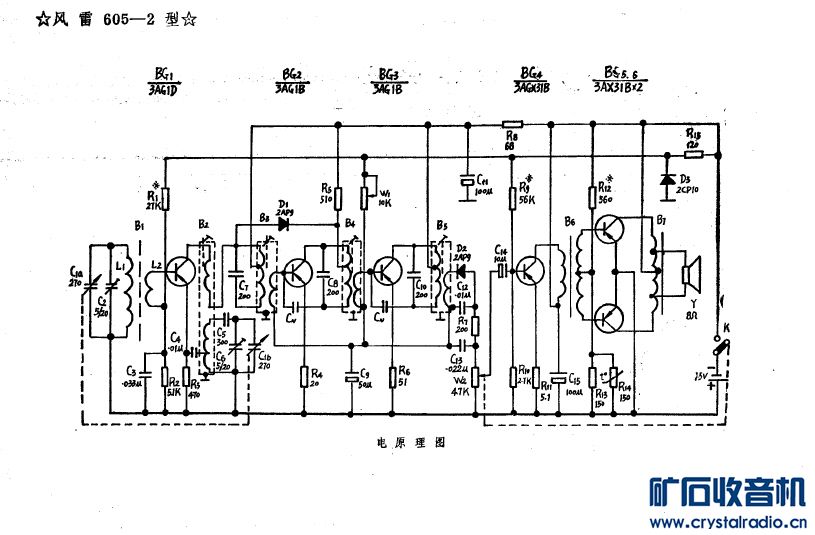

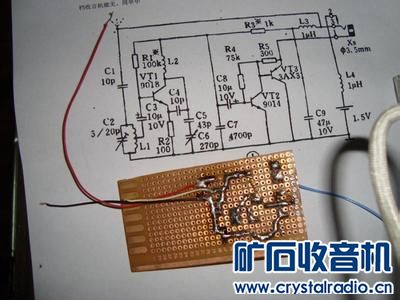

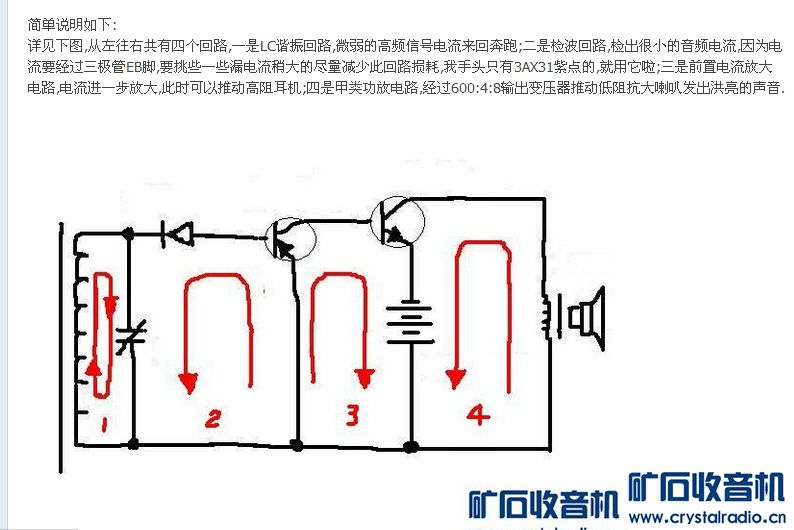

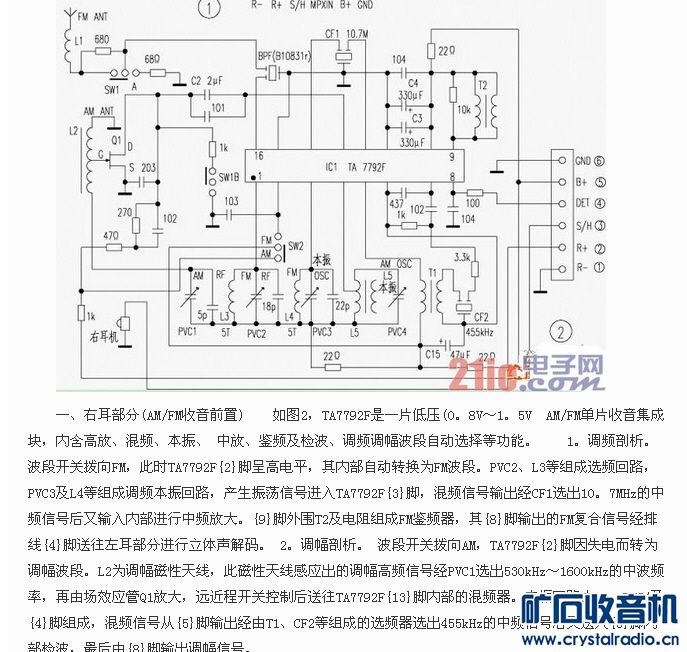

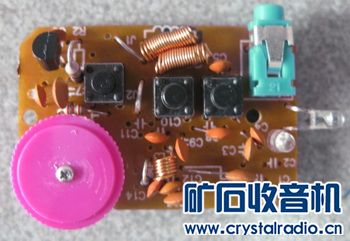

这些都是我收集的收音机电路图，传上来与大家分享。

1.5伏的收音机总觉得音质差那么一点，不好听，是不是加大一点输出输入会好一点。

老国哥

但1号电池超贵，是5号电池的10倍，3V机用2个5号也能用2个多月。用同样的钱可听一年。
省电不省钱。

载戈

这些都是我收集的收音机电路图，传上来与大家分享。

鸿渐哥

上面已下载了，谢谢

未成之佛

电路图都下载了，谢谢楼主

monky1977

谢谢，楼主，呵呵，都保留了

老庞家电维修

多谢分享技术资料。

猪哥哥

这么多管子，1.5V供电，豈不是很耗电，很不经济？

hsl512

谢谢楼主的资料，能有印版图就更好了。

春江月

猪哥哥 发表于 2015-1-15 20:19
这么多管子，1.5V供电，豈不是很耗电，很不经济？

1.5V电压正是为了省电,只用一节一号电池,一般可以用两个月以上.

猪哥哥

春江月 发表于 2015-1-16 16:10
1.5V电压正是为了省电,只用一节一号电池,一般可以用两个月以上.

1号电池容量大

春江月

老国哥 发表于 2015-1-16 20:04
但1号电池超贵，是5号电池的10倍，3V机用2个5号也能用2个多月。用同样的钱可听一年。
省电不省钱。:lo ...

这种1.5V电压的收音机是在上世纪八十年代流行，那时的一号电池一般不到一元钱，和五号电池的价差不大。

载戈

还有很多还有很多

zl31228

楼主辛苦了，下载了
