4p1 · 发表于 2023-9-17 11:46:49

风雷605-2B外接高灵敏度音箱声音会更好，天天用来听相声广播，耳朵不累。手里有几十个收音机，这个听的最多。一节小充电电池，外接太阳能板充电，最省心了。

oceanwlk · 发表于 2023-9-17 13:05:26

本帖最后由 oceanwlk 于 2023-9-17 13:08 编辑

带老型号三极管，如3AX31，的电路有必要进行更新了

载戈 · 发表于 2023-11-30 21:51:27

本帖最后由载戈于 2023-11-30 22:22 编辑

期货交易员 · 发表于 2023-11-30 22:06:25

我喜欢1.5V电池的收音机，无论是5号电池还是1号电池，总之1.5V就喜欢。
我小时候，父亲的那台收音机就是用一节1号电池。
在物资匮乏的年代，1.5V收音机虽然比用二节5号电池、三节5号电池的收音机更费电量，但是却能节省买电池的费用，因为1号电池的每安时价格更低

载戈 · 发表于 2023-11-30 22:25:14

期货交易员发表于 2023-11-30 22:06
我喜欢1.5V电池的收音机，无论是5号电池还是1号电池，总之1.5V就喜欢。
我小时候，父亲的那台收音机就是用 ...

同感同感同感同感同感

ldj7501 · 发表于 2023-12-1 15:40:51

楼主的资料很好，辛苦了

载戈 · 发表于 2023-12-1 17:21:33

ldj7501 发表于 2023-12-1 15:40
楼主的资料很好，辛苦了

一直以来。凡是1.5V的收音机都在收集，当然也在坛里与大家分享。

期货交易员 · 发表于 2023-12-1 17:51:40

载戈发表于 2023-11-30 21:51

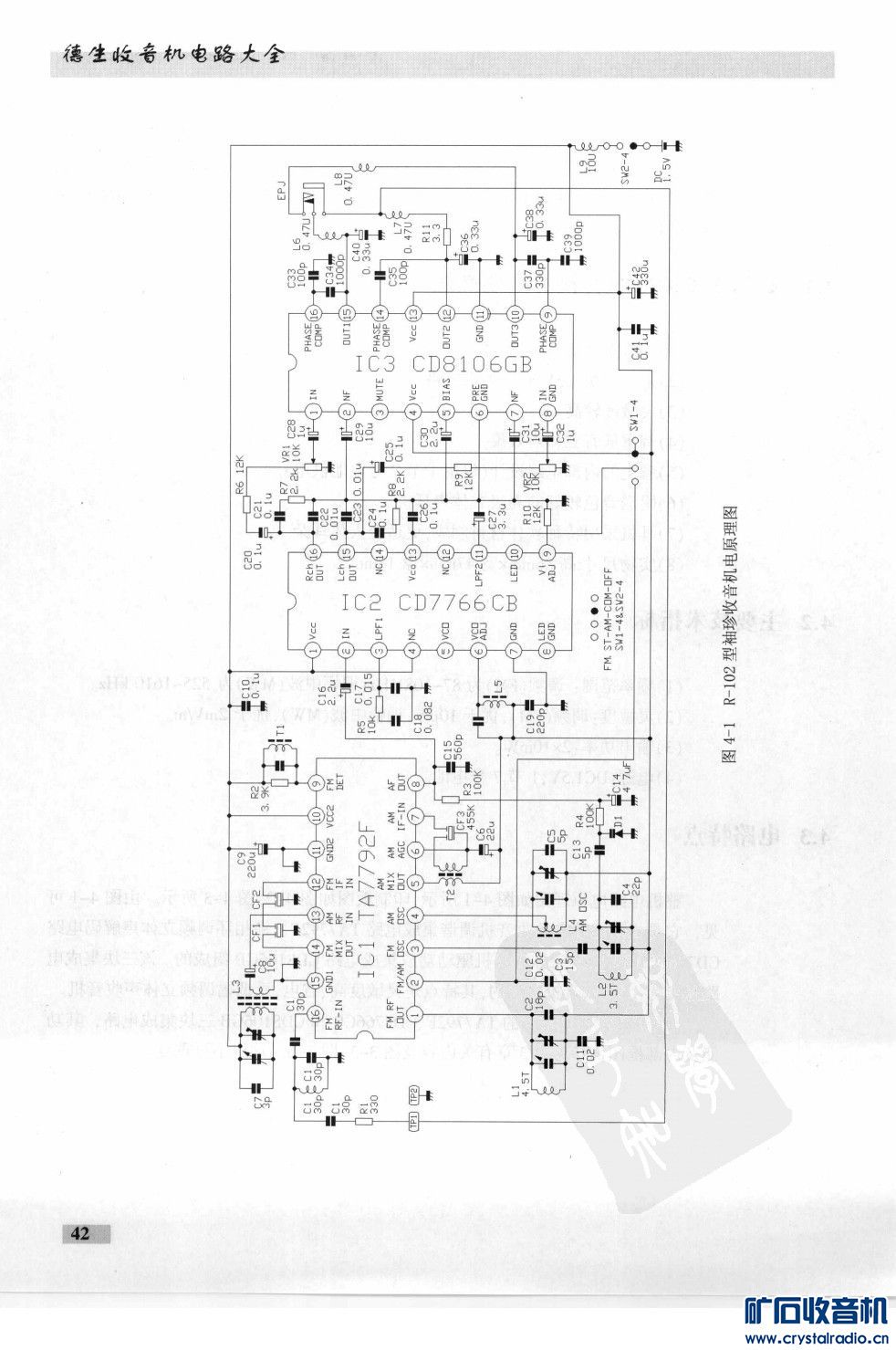

很久之前买过TA7792三十片，TA7766十片，打算做这个电路。计划是把最后面的TA8106改为D2076。因为TA8106引脚太多，而且只能推耳机。D2076引脚少，外围元件少，可以在1.5V工作电压下推喇叭。自己用LAYOUT画了板，打算自己用热转印做PCB。谁知后来电脑里的朗科固态硬盘坏了，硬盘里的LAYOUT破解版都整没了。这事就搁置下来了。现在还没找到可以用的LAYOUT中文破解版，不知为何在本论坛下载的LAYOUT6都不能用。最近在学习嘉立创EDA专业版怎么用

载戈 · 发表于 2023-12-1 18:24:09

本帖最后由载戈于 2023-12-1 18:34 编辑

期货交易员发表于 2023-12-1 17:51
很久之前买过TA7792三十片，TA7766十片，打算做这个电路。计划是把最后面的TA8106改为D2076。因为TA8106 ...

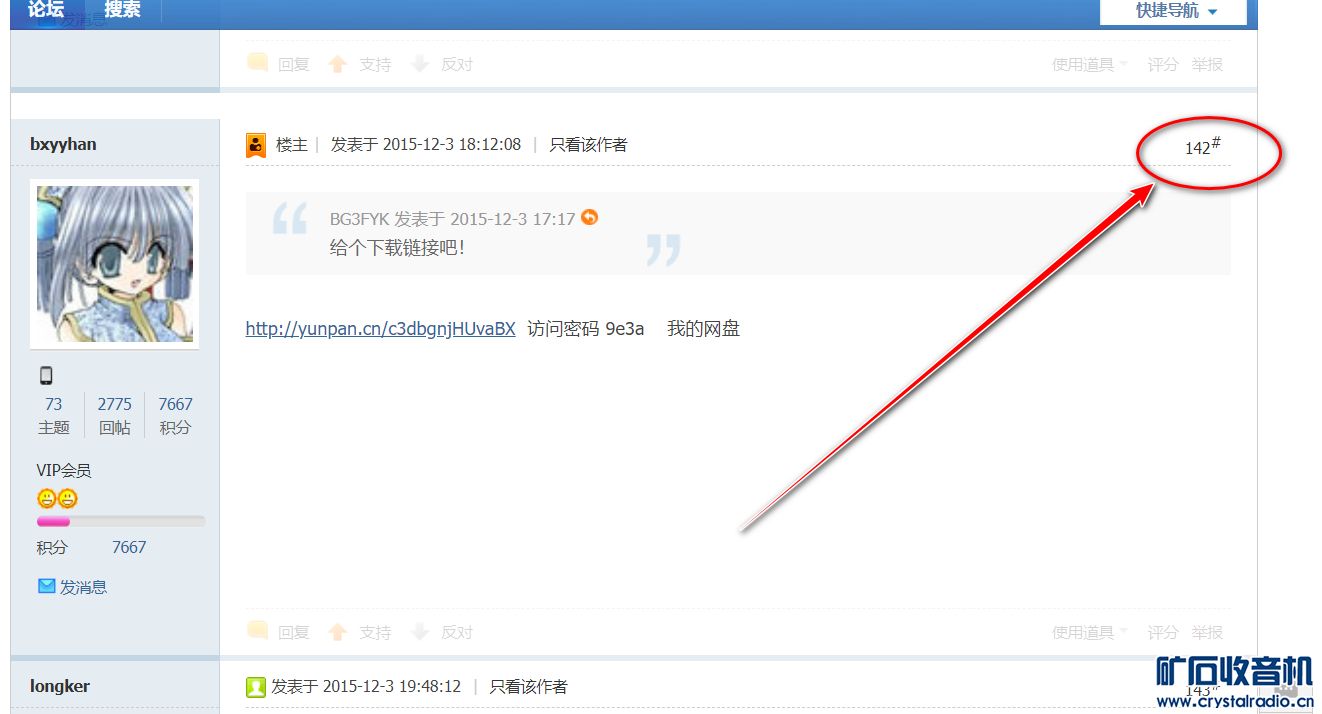

LAYOUT 坛里就有呀，（在142楼）点击打开这个网址：Sprint Layout 6.0 的使用教程与经验-第一讲 - 第10页 - 〓晶体管与集成〓 - 矿石收音机论坛 - Powered by Discuz! http://www.crystalradio.cn/forum ... age%3D1&page=10

载戈 · 发表于 2023-12-1 21:01:20

期货交易员发表于 2023-12-1 17:51
很久之前买过TA7792三十片，TA7766十片，打算做这个电路。计划是把最后面的TA8106改为D2076。因为TA8106 ...

D2076 你在那里买的？能发个链接吗？我在淘宝找不到，也是买几个试试。

期货交易员 · 发表于 2023-12-1 21:19:08

载戈发表于 2023-12-1 21:01
D2076 你在那里买的？能发个链接吗？我在淘宝找不到，也是买几个试试。

好，我去淘宝找找以前买的链接。
先上传D2076的DATASHEET

D2076.pdf (185.97 KB, 下载次数: 119)

期货交易员 · 发表于 2023-12-1 22:04:38

载戈发表于 2023-12-1 21:01
D2076 你在那里买的？能发个链接吗？我在淘宝找不到，也是买几个试试。

在淘宝首页可能搜不到。可以直接搜下面截图中的店铺名，进入店铺后店内搜索商品就能找到了。这两个功能是一样的，只是封装不同。应用图上是SIP9封装，测试原理图上是DIP8封装。我原本还有个英文版资料，参数与中文版完全相同，刚才没找到，可能英文版在另一台电脑上。资料中的2SA1313直接用8550三极管替换。

期货交易员 · 发表于 2023-12-1 22:40:11

载戈发表于 2023-12-1 21:01
D2076 你在那里买的？能发个链接吗？我在淘宝找不到，也是买几个试试。

找到英文版的资料了，已上传。

我早前还买过D2076的贴片封装，型号是NJM2076M，但是到手后发现太小了，绿豆那么大。我眼神不好，不易焊接。后来担心被小孩拿到放嘴里，忘记藏哪了。如果你视力好，可以试试买贴片。价格也便宜。双列直插的D2076和贴片NJM2076M都是新的。

但9脚单列直插封装是最早生产的，我以前买过几家店都是拆机块。如果不喜欢拆机旧件，就不要买9脚单列直插封装的

NJM2076.PDF (259.18 KB, 下载次数: 84)

NJM2076_TGS.pdf (210.06 KB, 下载次数: 80)

载戈 · 发表于 2023-12-1 22:52:04

本帖最后由载戈于 2023-12-1 23:07 编辑

期货交易员发表于 2023-12-1 22:04
在淘宝首页可能搜不到。可以直接搜下面截图中的店铺名，进入店铺后店内搜索商品就能找到了。这两个功能是 ...

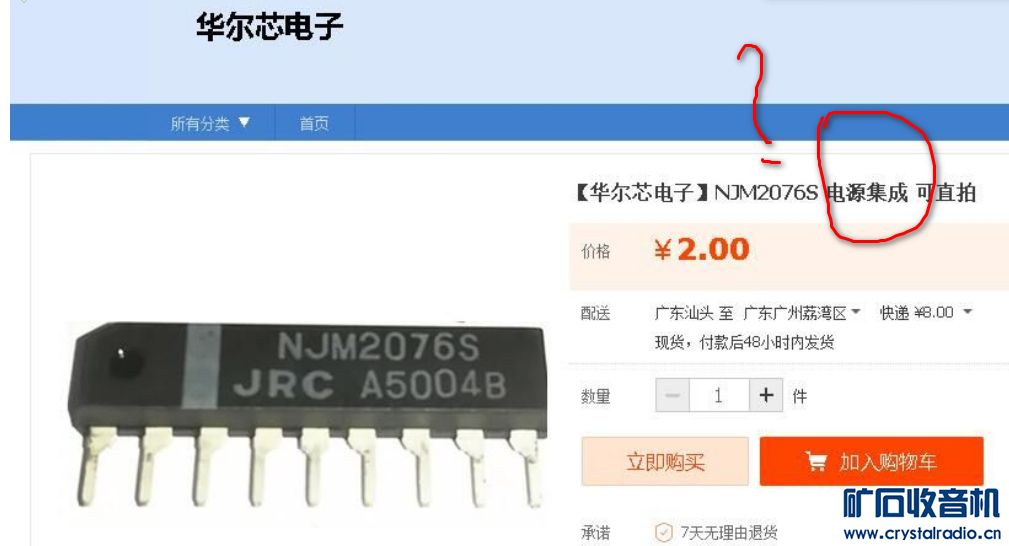

非常谢谢，搜店名，找到了，但这个单脚排列的不知道是不是？。

这个单列引脚的不知道是不是？

radio988931 · 发表于 2023-12-1 23:20:29

不错，谢谢分享！
