修电子管示波器遇怪事一件，发帖求助

nelec · 发表于 2024-8-23 09:17:23

2287283165 发表于 2024-8-23 09:12
可是断开灯丝稳压电路就不能工作了呀

要电路工作干嘛你确定下是不是这原因。如果是的话就只能换变压器了。这种老机子其实没啥好修的还不如再买新的

2287283165 · 发表于 2024-8-23 09:38:26

nelec 发表于 2024-8-23 09:17
要电路工作干嘛你确定下是不是这原因。如果是的话就只能换变压器了。这种老机子其实没啥好修的还不如再 ...

我刚刚试了一下，断开灯丝线变压器高压输出没有提高，估计不是这里的问题

qbqian55 · 发表于 2024-8-23 14:08:19

本帖最后由 qbqian55 于 2024-8-23 14:13 编辑

2287283165 发表于 2024-8-23 09:12
现在x轴都没有工作呢吧，估计也没法看出波形

我用过这款示波器，开始感觉很难用，不会自动扫描，后发现要有Y轴信号做触发信号，示波器X轴才开始扫描。所以叫同步示波器

另外感觉电子管示波器问题不多，很多是各个开关接触不好，旋钮选择位置配合的不对。

2287283165 · 发表于 2024-8-23 22:46:28

qbqian55 发表于 2024-8-23 14:08
我用过这款示波器，开始感觉很难用，不会自动扫描，后发现要有Y轴信号做触发信号，示波器X轴才开始 ...

嗯嗯
我这台机器是从废品站弄回来的，来的时候全是灰好多电阻都糊了

估计这机器曾经进废品站的时候就不能正常用

qbqian55 · 发表于 2024-8-23 23:02:59

建议不要修了，好了也很难用。当年搞可控硅调速，开始就用的是SBT5,感觉很难稳定的出波形，就换了一台SBE20，好用多了，就是太重了。由于要出现场，才去北京买了一台集成电路示波器。

2287283165 · 发表于 2024-8-26 13:38:26

一波未平一波又起，放了两天什么也没动，今天通电发现240v一组稳压竟也不正常了，并且240v稳压的G814 6J1电子管里面发红（不是屏级发红，像是栅极？），我断开所有负载页面，也没有改善，拔掉所有负载电子管也不行，把240v稳压的板子单独拆下来测量每一个零件，都没发现问题，把这三个电子管上电子管测试仪测了也没问题，拔掉负载测量360v输入有450v多，不知道这是不是6j1红屏的原因呢，弄不明白了，恳请各位大神指教。附上今早测量的6N5P和6J1的各脚电压

2287283165 · 发表于 2024-8-26 13:38:52

2287283165 发表于 2024-8-26 13:38
一波未平一波又起，放了两天什么也没动，今天通电发现240v一组稳压竟也不正常了，并且240v稳压的G814 6J1电 ...

图片在这里

2287283165 · 发表于 2024-8-26 13:39:31

熊光辉发表于 2024-8-21 11:27
450v稳压前级供电与360V有关，可能6Z4老化，过滤波电容，或电源开关接触不良。

这几个地方都检查过了呀，也许我在哪里疏忽了？

2287283165 · 发表于 2024-8-26 13:41:19

WUYZHI 发表于 2024-8-21 12:06
急需时查书很难解决问题，还是具体问题具体分析吧。
你说检查没有问题，刚才看了一下你测的数 ...

那现在240v稳压又出现问题，看图纸450v稳压还用了这个电压，所以是否要先查240v呢，恳请您帮忙提提意见

2287283165 · 发表于 2024-8-26 16:10:40

2287283165 发表于 2024-8-26 13:41
那现在240v稳压又出现问题，看图纸450v稳压还用了这个电压，所以是否要先查240v呢，恳请您帮忙提提意�

现在解决了240v电压高的问题，还是450v一组不正常

wdehlyb_7274 · 发表于 2024-8-26 16:49:10

是不是电源变压器初次级绕组，或次级各绕组间绝缘下降，造成漏电，造成电压不正常。
也可能是哪一路地线断了。
有20多年没修电子管示波器了，说的不一定对。

2287283165 · 发表于 2024-8-26 17:58:47

wdehlyb_7274 发表于 2024-8-26 16:49
是不是电源变压器初次级绕组，或次级各绕组间绝缘下降，造成漏电，造成电压不正常。
也可能是哪一路地线 ...

现在450v一组的问题也解决了，就是因为6J11脚那个1.2M得分压电阻坏了，是我太粗心了，第一次检查漏掉他了

WUYZHI · 发表于 2024-8-27 08:19:22

2287283165 发表于 2024-8-26 13:41
那现在240v稳压又出现问题，看图纸450v稳压还用了这个电压，所以是否要先查240v呢，恳请您帮忙提提意见

240v电压有问题一定是要首先解决，因为它直接关系到450v电子滤波电路的工作状态。首先测量6N5P屏极电压和阴极电压，再测6J1的屏极电压然后进行分析，再确定下一步的测量。

WUYZHI · 发表于 2024-8-27 09:10:07

本帖最后由 WUYZHI 于 2024-8-27 09:28 编辑

2287283165 发表于 2024-8-26 17:58
现在450v一组的问题也解决了，就是因为6J11脚那个1.2M得分压电阻坏了，是我太粗心了，第一次检查漏掉他了

两个电压问题都解决了，还有什么问题吗？走了好多弯路哟，早把重点放到稳压电路上，问题应该早解决了。

2287283165 · 发表于 2024-8-27 11:25:43

WUYZHI 发表于 2024-8-27 09:10
两个电压问题都解决了，还有什么问题吗？走了好多弯路哟，早把重点放到稳压电路上，问题应该早解决 ...

确实是走了好多弯路啊
现在x轴和y轴都还不工作呢，只一个亮点
先说x轴吧，一步步来
我测量x轴输出管两个6j5发现屏压栅压和阴极电压全部都是负数，拔掉电子管测量屏级460v多，阴极和栅极全是负压，电阻屏级降压的39k电阻有点发黄，其他的没见问题，请您看下这是咋回事呀

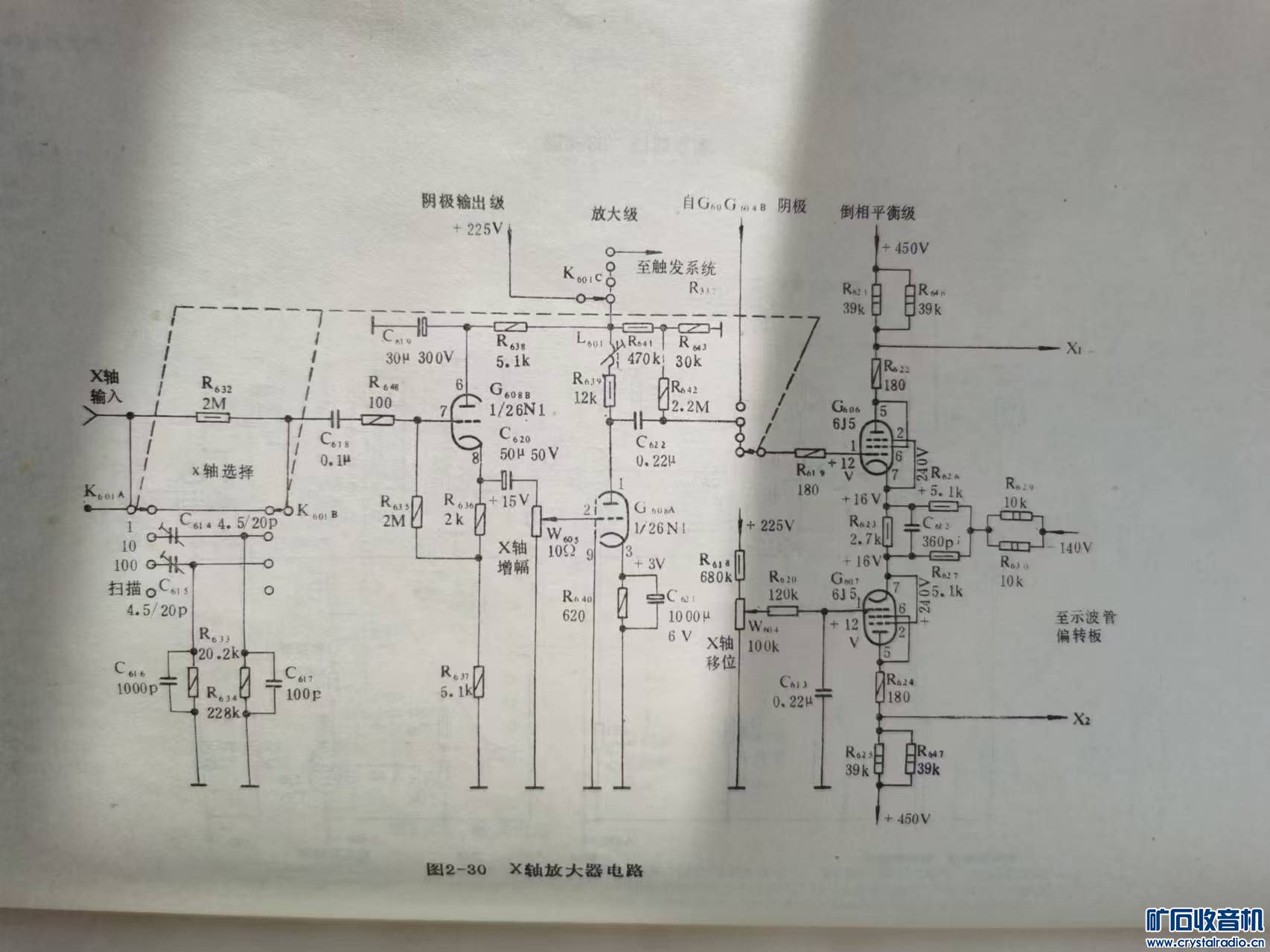

附上电路图和6J5的各脚电压
G607 1脚-41v 27脚-40.5v 56脚-29v
G606 1脚-25.5v 27脚-26.5v 56脚5v
