仿LM317+555设计一个100mA恒流源

15979399122

人艰不拆 发表于 2023-5-30 15:56
做这个形状的电路板得自己花钱吧

花钱不花钱又不是看形状，再说这个板子也就铣了四个角，有券一样免费。

15979399122

人艰不拆 发表于 2023-5-30 16:33
不看形状吗，我一直以为是方形才免费的

嘉立创是不大于10Ⅹ10（cm）。

shuzhi

人艰不拆 发表于 2023-5-30 17:24
哦，原来如此，我以为不给免费加工形状呢

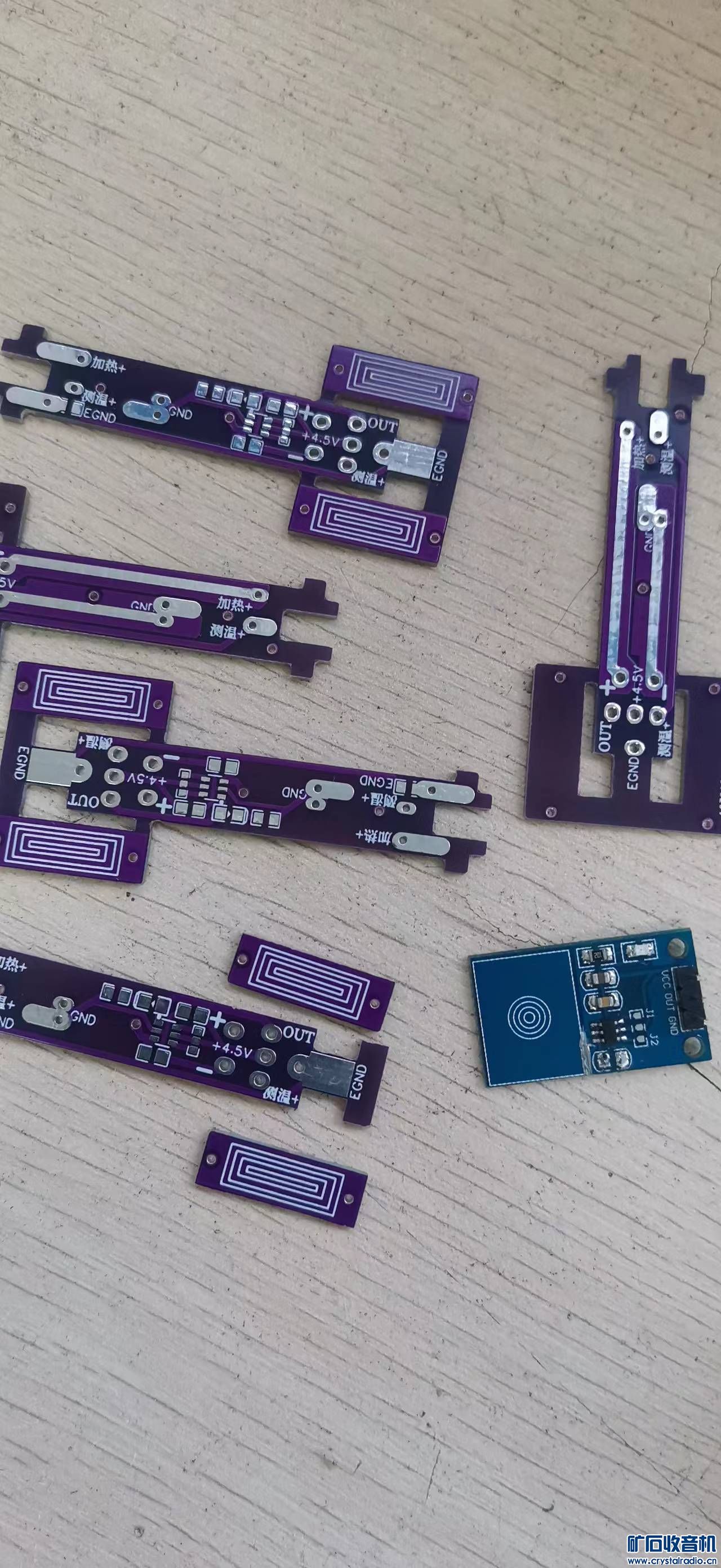

有券10x10内的都是一样的，我以前的感应烙铁手柄，比这不规则，也照样打。

silverdj

shuzhi 发表于 2023-5-13 23:11
大致画了一下，大家看看有什么改进的？我是新手，多提点意见，谢谢！

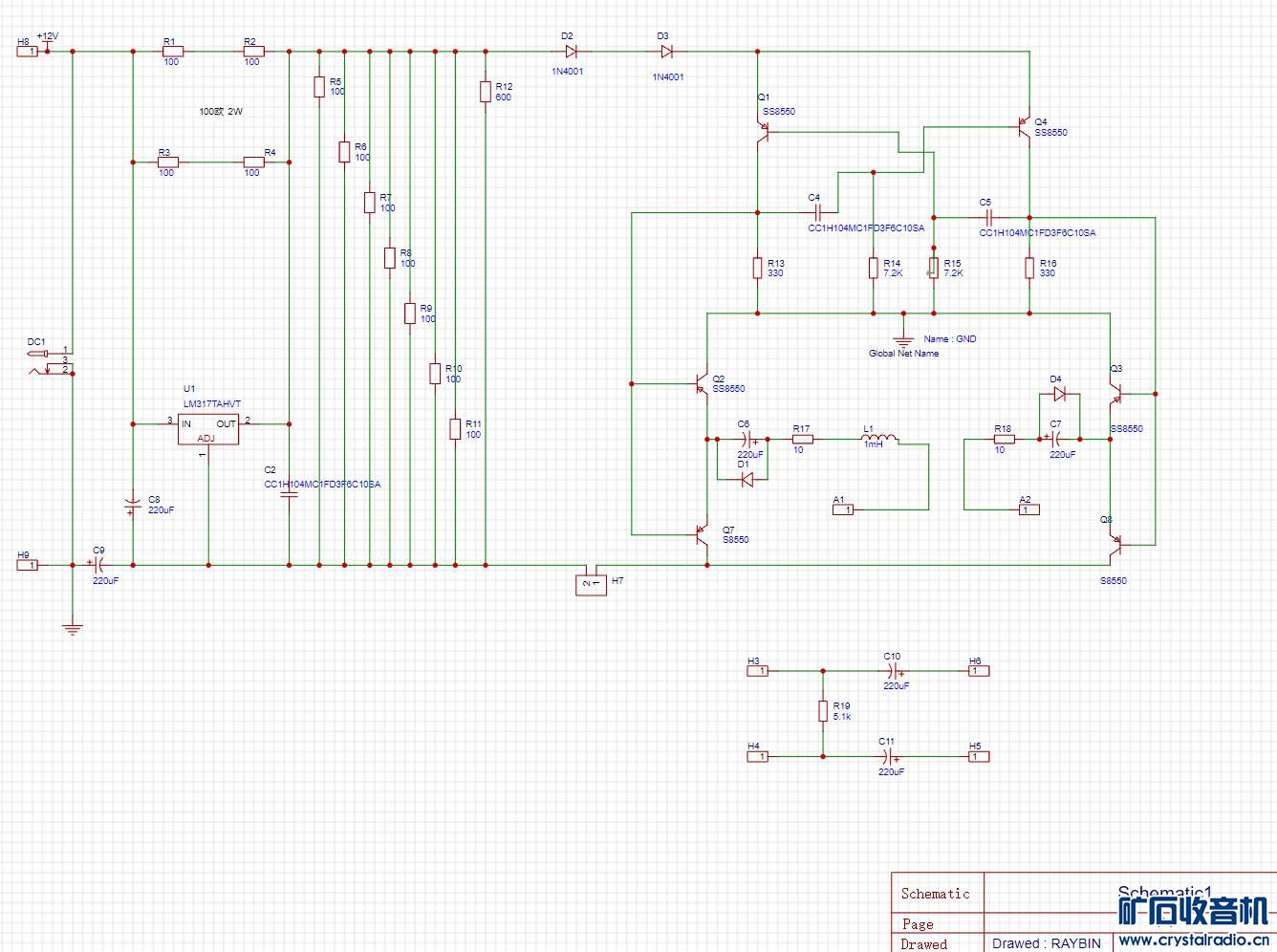

原理图：

你好 有打板文件么

shuzhi

有的，位置，元件稍微优化了下，下面的打板文件以此图为准：

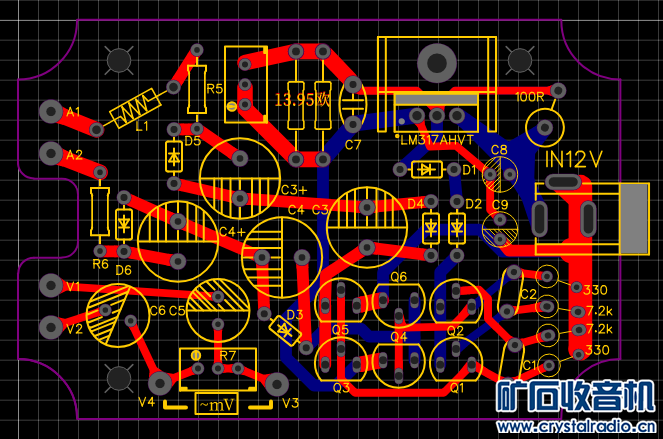

PCB图，稍微调整了元件位置，使其能更好地装配到83*58*35的小盒内。

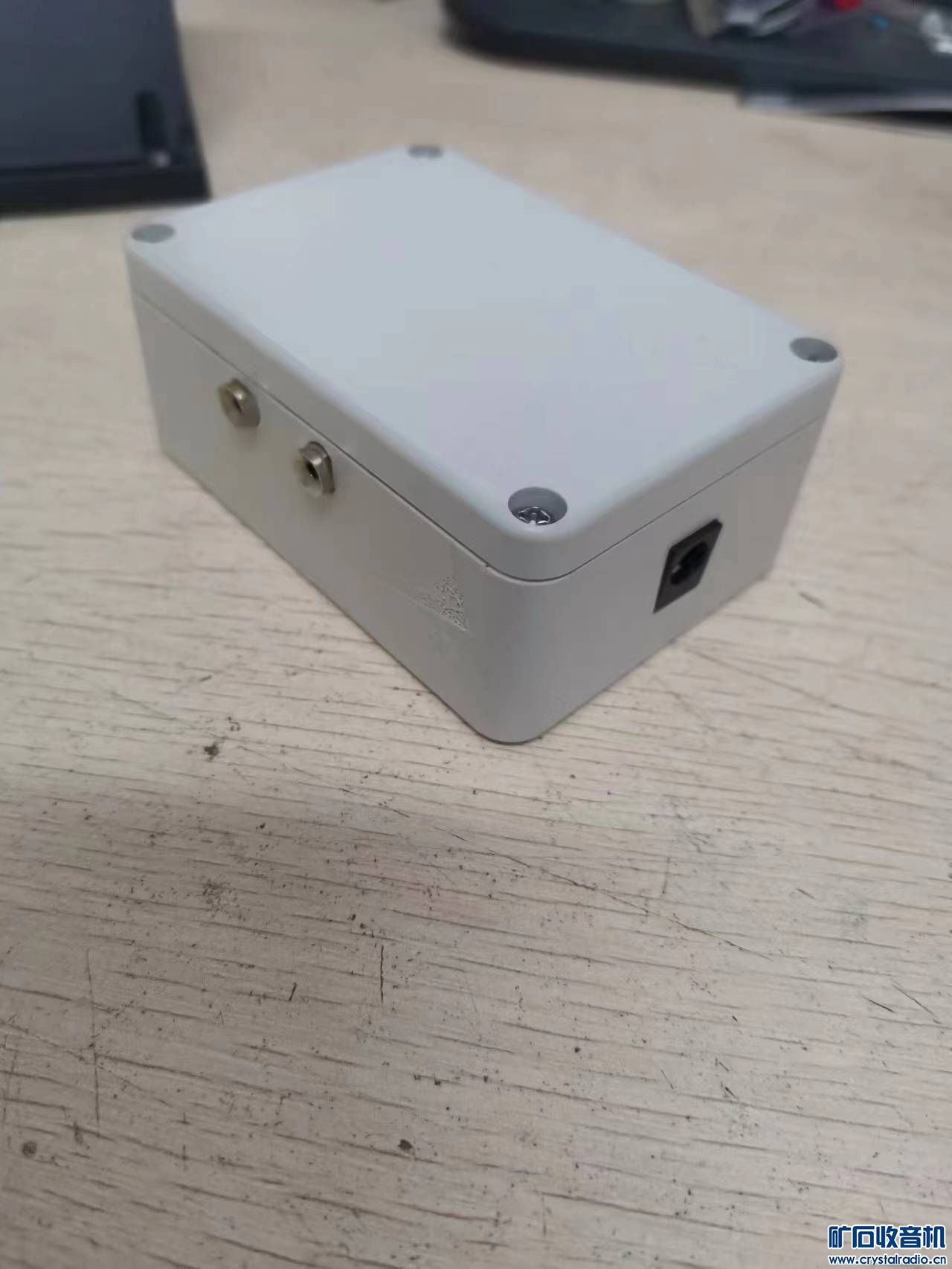

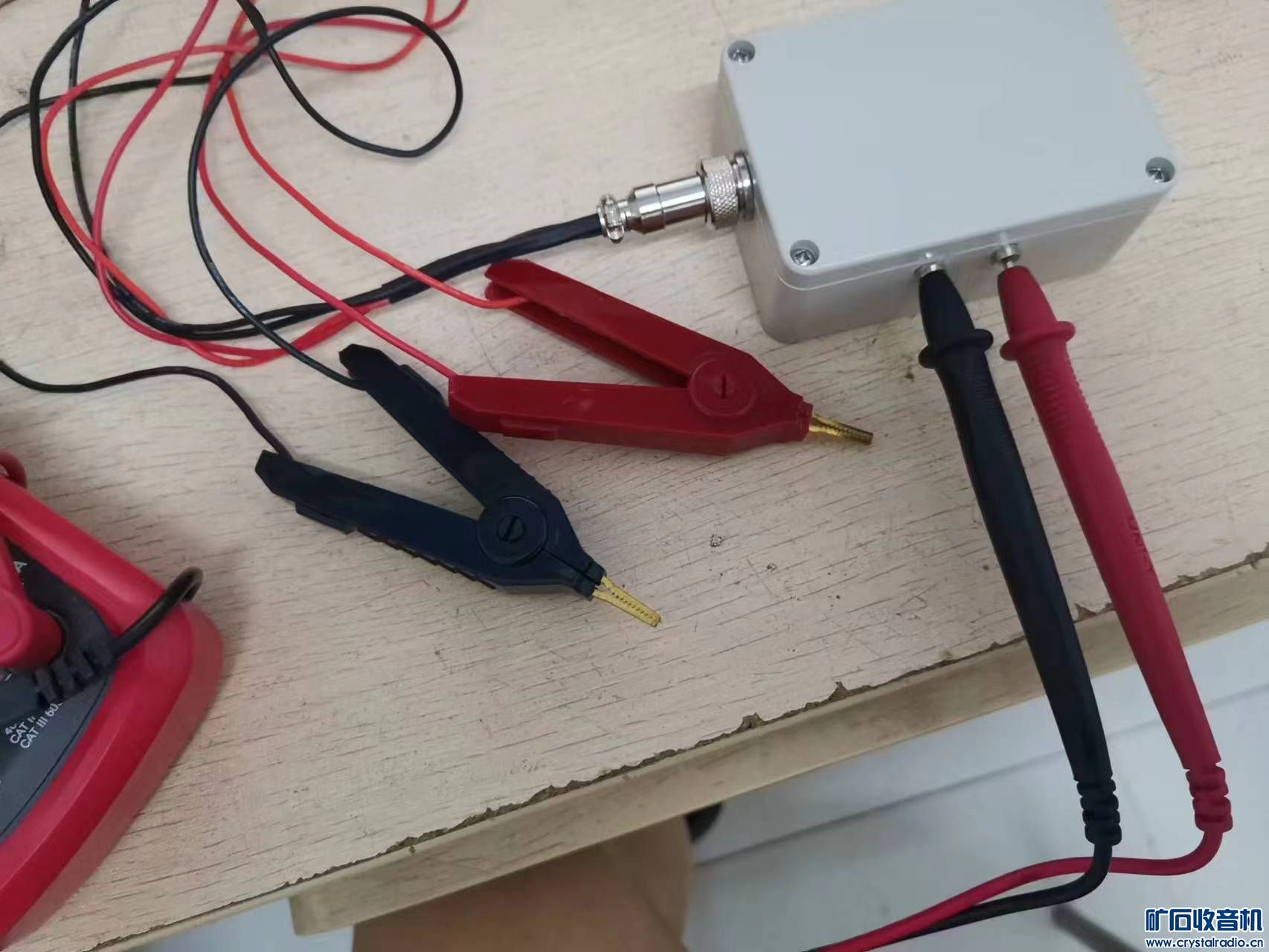

完整的成品图：




打板文件，不用解压缩，直接上传打板厂家即可。
Gerber_PCB_仿LM317 555内阻仪_2023-06-26.zip (34.39 KB, 下载次数: 117)

2023-6-26 19:18 上传

点击文件名下载附件

silverdj

shuzhi 发表于 2023-6-26 19:29
有的，位置，元件稍微优化了下，下面的打板文件以此图为准：

非常感谢，昨天晚上 抽时间 也画了一份原理图，还没置PCB！！
，
那就直接 用你的打板算了！！

silverdj

shuzhi 发表于 2023-6-26 19:29
有的，位置，元件稍微优化了下，下面的打板文件以此图为准：

你好 ，成品焊接完的板子 有照片么 ，我看看元件怎么摆的 ！什么规格 参数等！

谢谢！

shuzhi

silverdj 发表于 2023-6-27 09:34
你好 ，成品焊接完的板子 有照片么 ，我看看元件怎么摆的 ！什么规格 参数等！

谢谢！

该贴81楼，86楼就是焊接好的实物图，虽然微调了下，但元件位置几乎没变。

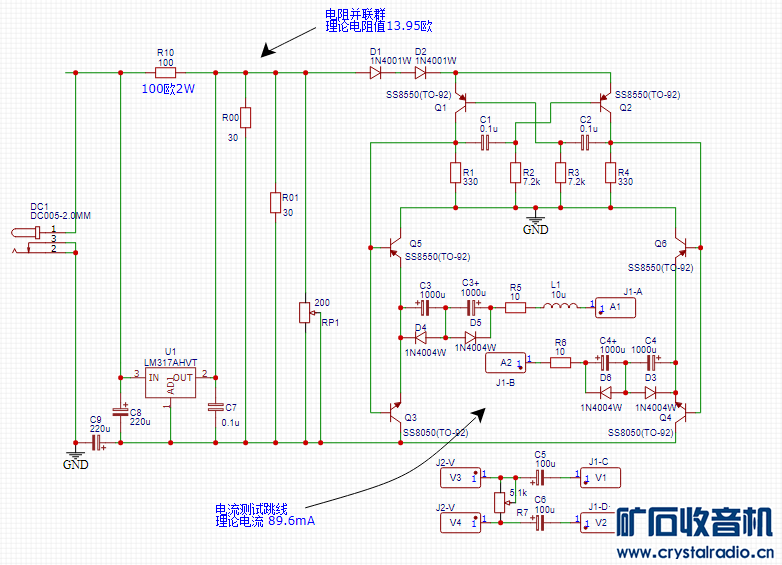

既然你有安装嘉立创EDA（标准版），那你下载下面这个原理图和PCB图好了，你可以根据自己的封装需要修改，优化！
仿LM317 555内阻仪.rar (64.73 KB, 下载次数: 386)

2023-6-27 13:14 上传

点击文件名下载附件

silverdj

shuzhi 发表于 2023-6-27 13:14
该贴81楼，86楼就是焊接好的实物图，虽然微调了下，但元件位置几乎没变。
既然你有安装嘉立创EDA（标准 ...

OK ~~感谢 尝试下 ！
