或许解决运放驱动容性负载的思路，就是如何打破负载电容对运放形成米勒效应，当米勒电容容量很大时，已经严重影响到了闭环建立的时间，使运放输入处于失调状态。

天天爱玛丽

大概断定，运放驱动容性负载，上电瞬间发生自激的，是建立闭环之前输入端电压失调，对于单位增益电路，输入失调之后，根据输出不确定原理，可以形成正反馈，也可以是负反馈，一念地狱一念天堂的感觉，运放实体就是这样的，要深究原理，或许真的需要从整个运放的米勒效应模型入手，简单推算了一下，容性负载在上电瞬间，米勒电容容量暴涨，使运放开环频响转折点向左端移动，也就是说开环响应频率极速降低，向0靠近，几乎丧失交流放大能力，前面说了，如果是正反馈，电路就是振荡器，电路只剩下开关状态，在饱和截止之间变换。

小鬼头

天天爱玛丽 发表于 2023-4-3 00:42
刚刚简单读了一遍小鬼头老师的分析LM324高频稳定性的那篇帖子，内容信息量太高，估计需要花费很长时间弄懂 ...

看你对这些东西挺有兴趣的......你最好是单独开一个帖，以免严重歪楼。

不过，你现在对高频稳定性问题还没有基础知识支撑，建议你还是先去深入看看相关资料为佳。

这是因为，你现在能思考到的，还停留在电路器件运作层面，而求解高频稳定性问题，实质上是需要在数学层面（传输函数呀什么什么的）来进行。

我的数学底子也不好。但我推荐的那些资料里，都是有关Bode图应用的技术知识，比较容易掌握。而有了Bode图，就可以把数学层面的高频稳定性问题求解，化为比较简单的画图分析求解。

所以，最好还是先掌握了Bode图应用的基础知识再说。

天天爱玛丽

С  2023-4-3 06:23
Щ......

...

为啥经常乱码呢？算了不歪楼了，先补补课。

sunstar126

bumk 发表于 2023-4-2 21:32
我玩天文摄影，这里挑个刺，您千万别介意：
光在大气中也有折射率不一致的问题，所以摄影中，尤其是针对 ...

不知道你搞天文摄影是用的折射镜头还是反射镜头？折射镜头的最大问题就是有色差，如果是反射镜头的话，是没有色差的。
我的大学专业就是天文学，是南大天文系的，至少在我学的那些东西里，好像大气的色散要比任何一个光学玻璃都要小，就是当成没有色散来处理的。所以我对你说的这个大气色散现象表示怀疑，你应该把所用的镜头要列明。只要中间有用到一片光学镜片，都是有可能造成色散的原因，只有你全部用反射镜拍出来有色边，那个才能说大气有可观的色散。
那些三棱镜都是用的光学玻璃做的，三棱镜能把阳光变成七彩就是因为做棱镜的光学玻璃有色散。

bumk

sunstar126 发表于 2023-4-3 21:34
不知道你搞天文摄影是用的折射镜头还是反射镜头？折射镜头的最大问题就是有色差，如果是反射镜头的话，是 ...

那看图就能看出来，显然不是折射的色差，示例图的那个人用的是DK系统，反射镜。
就算用抛物面牛反也是一样，就是大气造成的。
至于我自己拍摄，折、反都有，折射是一款APO摄星镜，反射就是很常见的抛物面牛反，口径都不大，基本认知还是有的。

sunstar126

bumk 发表于 2023-4-3 21:41
那看图就能看出来，显然不是折射的色差，示例图的那个人用的是DK系统，反射镜。
就算用抛物面牛反也是 ...

不知道你们摄影时最终的感光元件是用的什么？是后面用的照相机吗？还是用的带制冷的CCD背板？如果是用的照相机的话，是直接用的机身还是有镜头在呢？光路中没有折射镜片吗？只要有一片都是可能的原因。

bumk

sunstar126 发表于 2023-4-5 00:54
不知道你们摄影时最终的感光元件是用的什么？是后面用的照相机吗？还是用的带制冷的CCD背板？如果是用 ...

您不用担心这个啦，纯粹抛物面牛反，中间什么都没有，也这样。相机怎么可能带着镜头插望远镜上，那是不能成像的。普通消色差的二级色差是什么样，还是能分得清的。

---------------------------
补充一下，天文摄影很少用单反，行星摄影用的大多是高帧率cmos相机，深空摄影大多数是制冷cmos或者ccd相机，和传统意义上的“相机”基本没什么相似的地方，和天文台里的相机形态倒是很接近。

vkjmmy

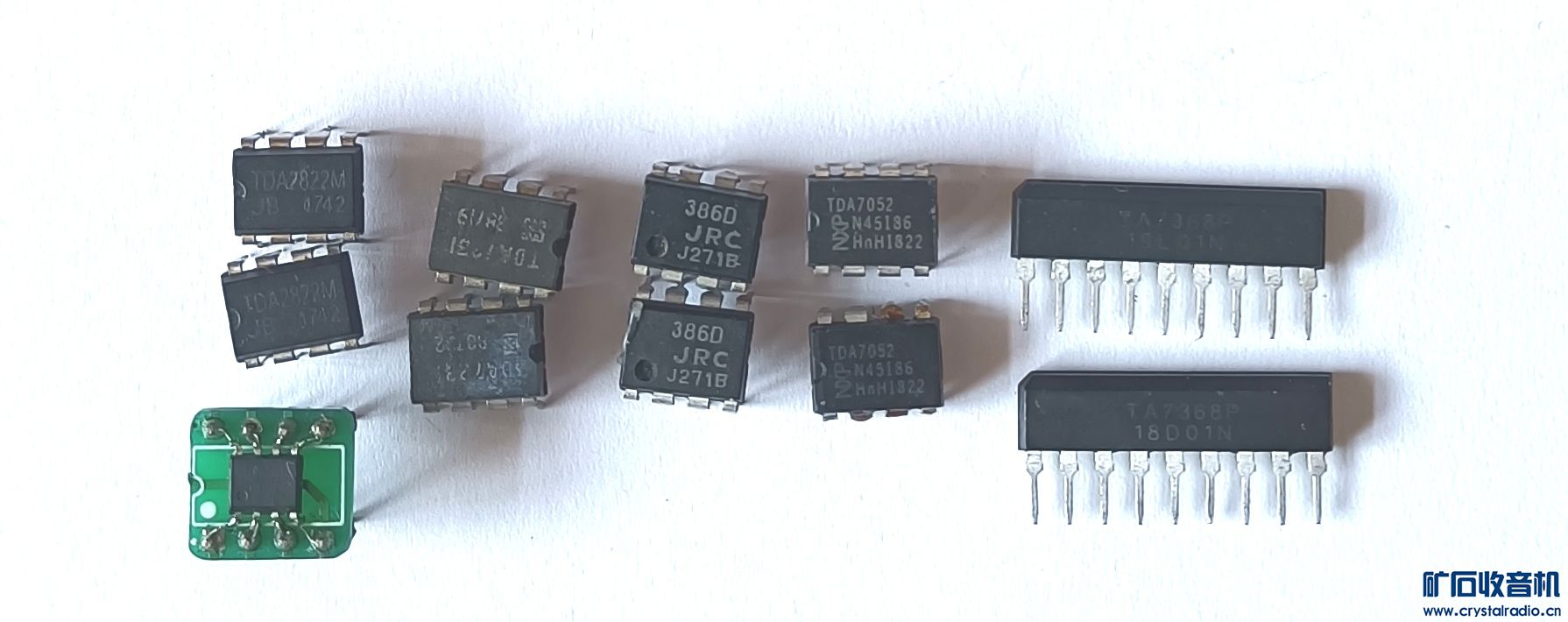

大概按照运放测试方法，测试了常用功放IC，型号有：TDA2822，TDA7052，TDA7231，LM386，TA7368。TDA2822输出端必须加电容电阻网络，否则输出端有自激波形，其它型号无此症候；带宽方面，TDA7231，TDA7052频率可上到100千赫，其它型号最低只有不到20千赫（测试均没加负载，电压15V）；TDA7231输入耦合电容不能用电解电容，否则电路不能正常工作，其它型号没发现此现象；各型号输入端对地电阻有的可以不加，有的必须加否则不能正常工作；正弦波最大不失真输出幅度低于电源电压2伏左右，而之前测试的运放大概低于电源电压4伏。测试只是闲的没事折腾而已，没有做详细记录，凭着半呆滞的脑子回忆总结上述情况，可能有误，仅供参考。

量子隧道

扫这个贴挺长知识的，小鬼头说得不错。
很多人在疑惑零点极点，这个可以以滤波器来理解。一个CR高通就是一个零点，相位超前转折45度的频率就是零点频率。
同理，一个RC低通就是个极点，相位滞后转折45度的地方就是极点频率。
至于其它改变相位的地方，照此类比就行。
补偿的作用，就是减慢相位滞后，在达到增益1前保证整个电路相位不到180度，不会闭环后正反馈。
至于具体的做法，最常用的就是在较低频率额外加入零点，或者把极点频率距离拉开。所谓超前补偿和滞后补偿是也。

vkjmmy

常见小功放IC测试：供电电压15V，负载电阻1K。本测试是在基本无功耗情况下进行的，带正常负载使用时需谨慎选择供电电压。从静态电流看，TDA7052、TD7231、LM386内部有恒流控制，其它两种静态电流较大；LM386明确可以不接输入对地电阻，其它型号必须要接，否则不能正常工作；TDA2822输出端必须接消振RC，其它型号无需消振RC；另外，TDA7052比较脆弱，测试中莫名其妙的损坏了一只；TDA2822三只，其中一只是SOP封装的贴片。非专业测试，仅供参考。



补充内容 (2023-4-6 20:17):
测试频率：1千赫

90不留宿

不知道我的这些5532性能如何

chuntian

楼主的测量图里,运放输出端接了电阻和电容串联接地,这是什么意思?

vkjmmy

chuntian 发表于 2024-2-29 21:26
楼主的测量图里,运放输出端接了电阻和电容串联接地,这是什么意思?

给运放加一个负载，更符合实际应用场景，也让假货现原形。假货负载能力差是重要缺陷之一。
