简单易做的 LM399 10V 基准，暨某 399 10V 成品简评

scoopydoo

已经下单了。俺手里只剩下一只LM399AH了，不过前段时间买了几片LCC封装的ADR1399，一直没动手，现在可以和OSOPA1001一起服用了，疗效会更好！

sdts

基准是为了校表用的，首先用高位表测量基准的输出值，精确度起码要高出你所需要校准表的两位数。如果不是经常去校表，搞个简易的基准（芯片要好点的），其输出不需调整也能满足平常所用的三位半，四位表的要求，关于温飘我认为，只要记录下你当下校表时的温度，下一次校表也在正负5度便可不必计较，因为你不可能这次校表是在炼钢高炉旁边而下一次校表跑到冷库里。这是个人的浅薄见解，不当之处请指正。

washu

scoopydoo 发表于 2023-2-19 15:54
已经下单了。俺手里只剩下一只LM399AH了，不过前段时间买了几片LCC封装的ADR1399，一直没动手，现在可以和O ...

贴片陶封 1399 和贴片排阻，绝配啊 做个迷你鸡肫看看如何

OSOPA 性能算不上很好（指标 5ppm track），但胜在便宜，裙里大佬都是定制 Vishay 的金封孪生电阻对，那个就玩不起了

scoopydoo

washu 发表于 2023-2-20 11:05
贴片陶封 1399 和贴片排阻，绝配啊  做个迷你鸡肫看看如何

OSOPA 性能算不上很好（指标 5ppm  ...

OSOPA应该和俺之前用过的NOMCA差不多，它们的TCR和TOL指标是一模一样的。

定制金封太贵了，而且订货周期很长，拿来配ADR1000还差不多，不过目前公开渠道还买不到。

去年在EEVBlog上有人发帖子说说拿到了ADR1001，是内置精密电阻的版本，俺也只能羡慕了。

不过新版本的LTSpice里面已经有ADR1000和1001的仿真模型了，可以拿来纸上谈兵先。

washu

scoopydoo 发表于 2023-2-20 14:33
OSOPA应该和俺之前用过的NOMCA差不多，它们的TCR和TOL指标是一模一样的。

定制金封太贵了，而且订货周 ...

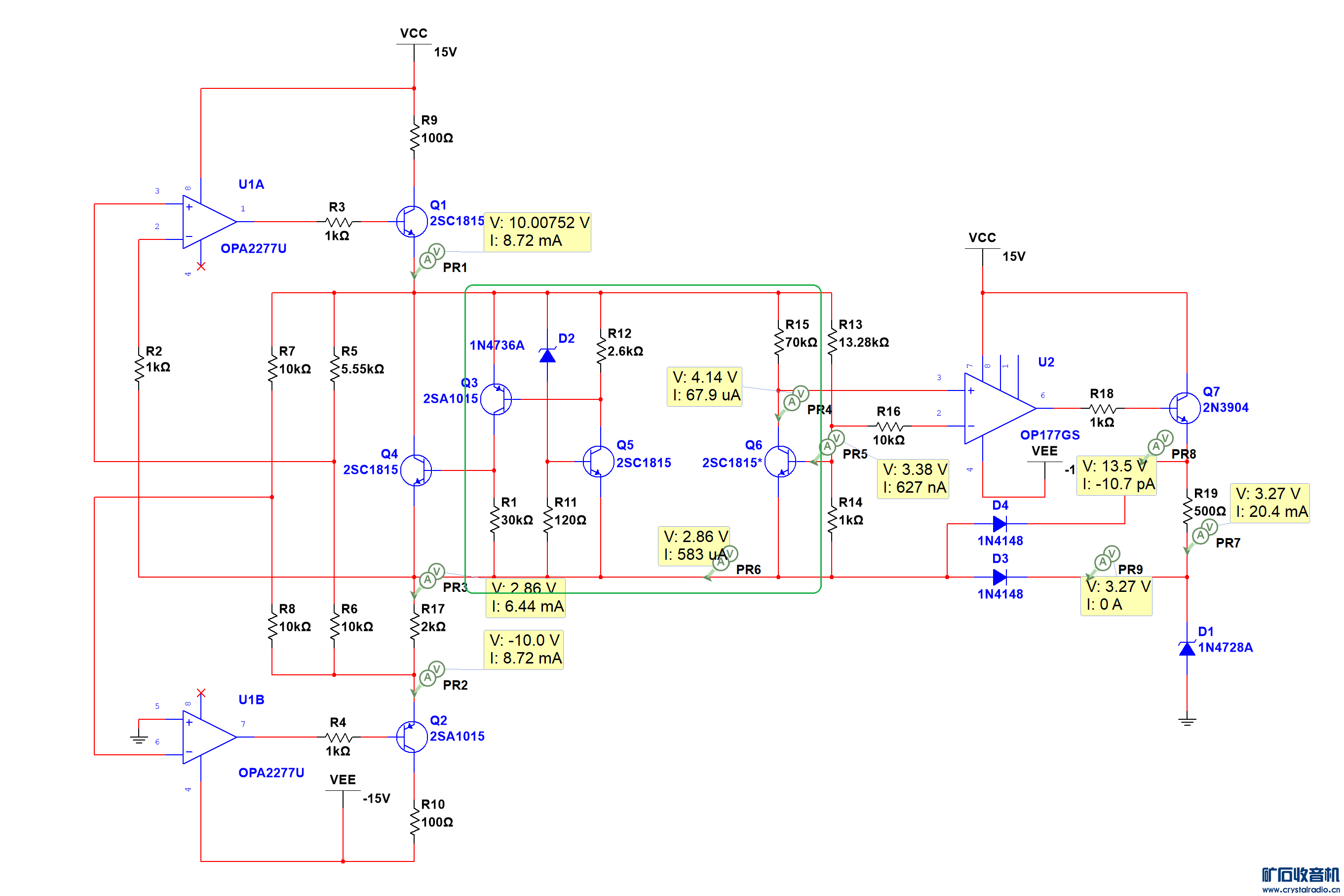

能导出 SPICE 模型么，能的话我用 MS 玩玩

washu

人艰不拆 发表于 2023-2-20 15:59
零温度点不是说电流固定，器件电压基本不随温度变化的点吗，按您这图的意思是器件输出电压还是受温度影响，只是这个区间影响最小而已 ...

你说得对，长短兄的图我觉得已经很能说明问题，（这些）器件的实用温度范围内的（我们需要的物理量如电压或电阻的）曲线是二次（或更高次）曲线，因此必然存在一个零斜率点，且在零斜率点附近，曲线斜率比较小，因此将零斜率点称为零温度系数点，比如 LT1021 的模型中，电压 -- 温度曲线，在 25 摄氏度时斜率为零，那么就把 25 摄氏度称为 1021 的零温度系数点



如果不恒温，我们希望器件的零温度系数点正好是室温比如 25 摄氏度，这样它在比如 0 到 45 摄氏度范围内的斜率，也是比较小的，当然超出这个范围的斜率就比较大了。


如果恒温，我们应该把恒温温度设置在零温度系数点上，因为恒温槽也有“温度系数”（可认为是调整率），外界温度变化时，恒温槽内温度也会跟着变，比如环境温度变化 10 摄氏度，恒温槽内温度变化 0.1 摄氏度，抑制比 100，那么如果恒温槽的温度正好也是器件零温度系数点，这 0.1 摄氏度变化就无足轻重了。

washu

人艰不拆 发表于 2023-2-20 15:59
...我记得7151表的基准是1n829A，还是什么了，它也没恒温，它也有零温度点，我想它的零温度点区间温漂应该小于3ppm吧，不然怎么实现5位半的基准

我们来看上一个时代最流行的 34401 这个 6 位半，使用恒温基准辣妹三九九的表的指标



显然，厂家指标是 5ppm 温度系数 实际上看运气，好的只有零点几 ppm/°C，烂的超过 1ppm/°C，本贴我用 OSOPA1001 和 399 做的 10V，数个测试下来也差不多，有好有坏，而正好 OSOPA001 指标也是 5ppm

scoopydoo

washu 发表于 2023-2-20 18:01
能导出 SPICE 模型么，能的话我用 MS 玩玩

应该是不可以，LTSpice的模型是加密的，根本就没打算让别人用

washu

scoopydoo 发表于 2023-2-20 18:23
应该是不可以，LTSpice的模型是加密的，根本就没打算让别人用

看了下 C:\Users\washu\Documents\LTspiceXVII\lib\sub\

ADR1000.sub
ADR1399E.sub

等确实不是 SPICE 文本，不是加密而是根本不是 SPICE 文本 德姨的 PSpice for TI 好歹器件模型还是 SPICE 文本但加密了，一直没想到轮胎居然那么恶心

scoopydoo

washu 发表于 2023-2-20 21:24
看了下 C:%users\washu\Documents\LTspiceXVII\lib\sub\

ADR1000.sub

我这里看到的.sub文件都是二进制的，你咋知道有没有加密呢？

longshort

人艰不拆 发表于 2023-2-20 15:59
零温度点不是说电流固定，器件电压基本不随温度变化的点吗，按您这图的意思是器件输出电压还是受温度影响 ...

哈哈，我觉得您需要对这块狠狠地纠结一段时间，有目的的纠结绝对能获得有意义的结果来。

washu

scoopydoo 发表于 2023-2-20 21:55
我这里看到的.sub文件都是二进制的，你咋知道有没有加密呢？

不知道呀，但它不是源码而是编译后的二进制文件，所以不属于加密这块啦

scoopydoo

washu 发表于 2023-2-22 19:02
不知道呀，但它不是源码而是编译后的二进制文件，所以不属于加密这块啦

有没有可能是先编译再加密呢，死了这条心吧！
