几百元买了一个NanoVNA-F 矢量网络分析仪，从扫频测试开始玩

JHXC · 发表于 2021-4-23 21:02:14

越玩越菜发表于 2021-4-23 20:02
楼主老师你好！这个跟你手里的NWT70比哪个更好些？

比较扫频功能，专门的虚拟扫频仪指标要好些。

这个网分的频率扫描速度是固定的，专门的扫频仪扫描点数比他多的多，也就是说他的速度可在大的范围改变。

网分还有一些专门的功能，这些功能专门的扫频仪完成不了。这些功能在这之前，需要专业的仪器才能完成，专业仪器一般都很贵，这种简易的网分在要求不高的情况下还是可以的。

JHXC · 发表于 2021-4-24 10:12:38

本帖最后由 JHXC 于 2021-4-24 10:14 编辑

xiaoduan 发表于 2021-4-23 20:07
那方波的谐波那么丰富，测中放曲线会不会造成误差大？

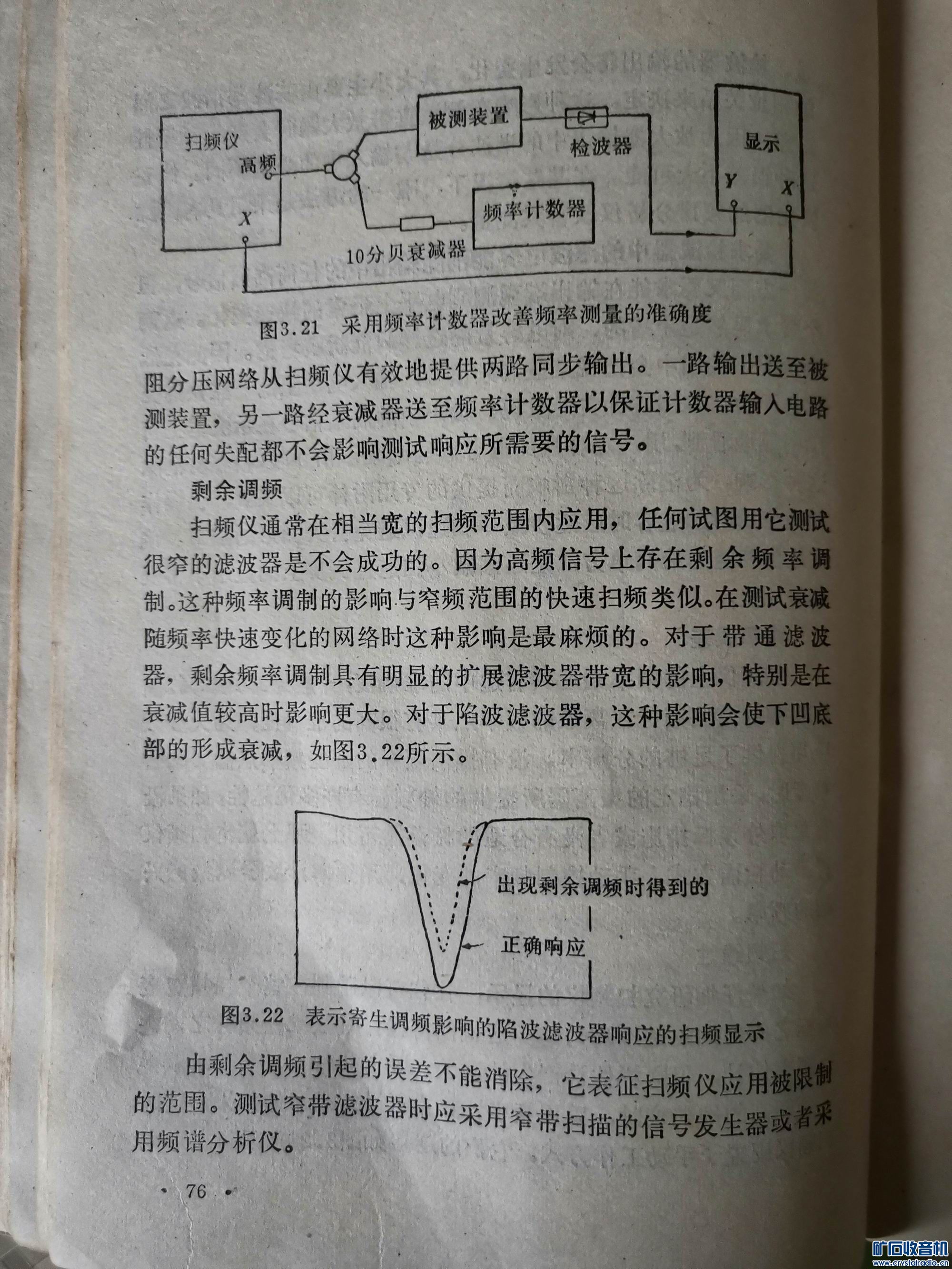

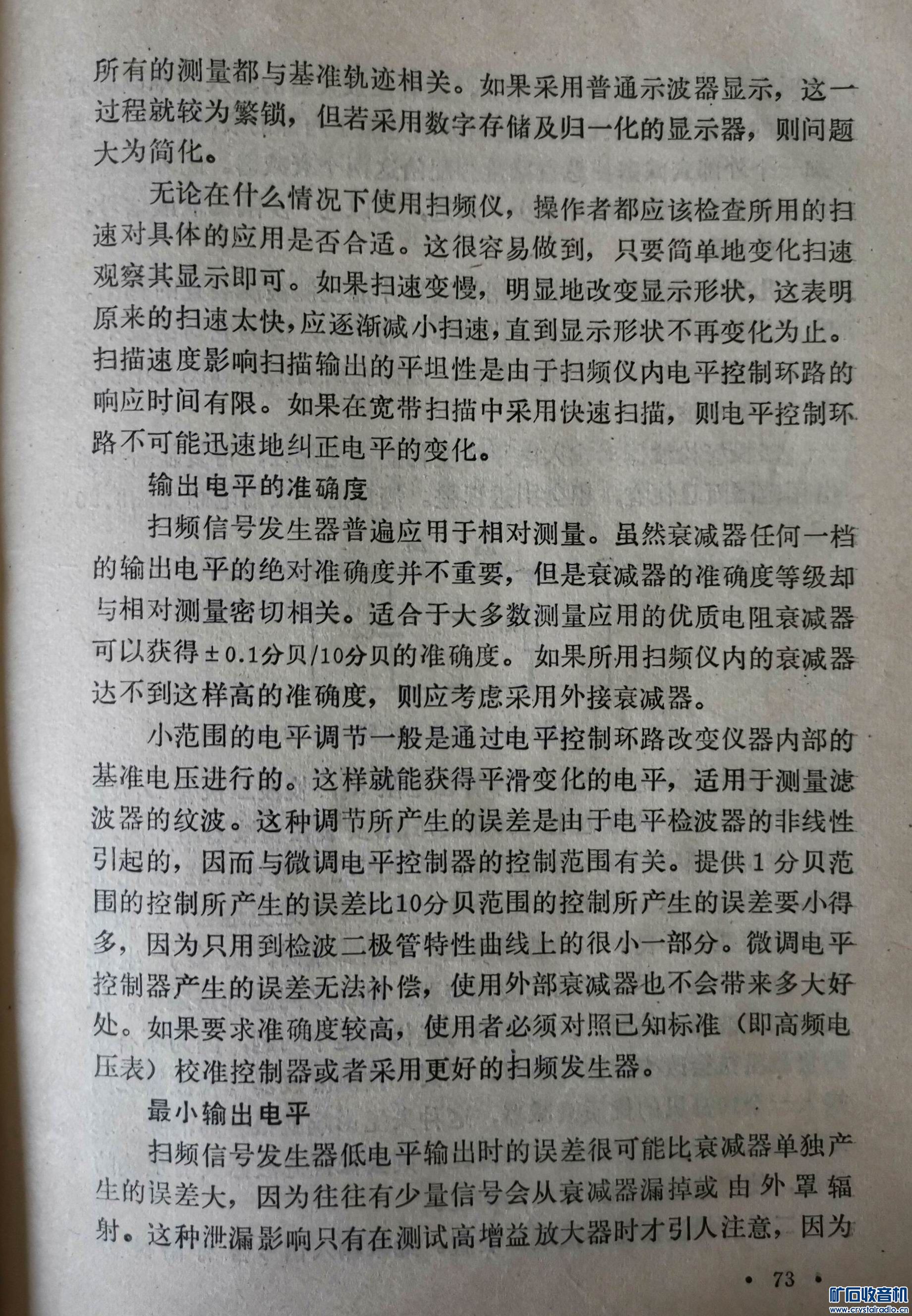

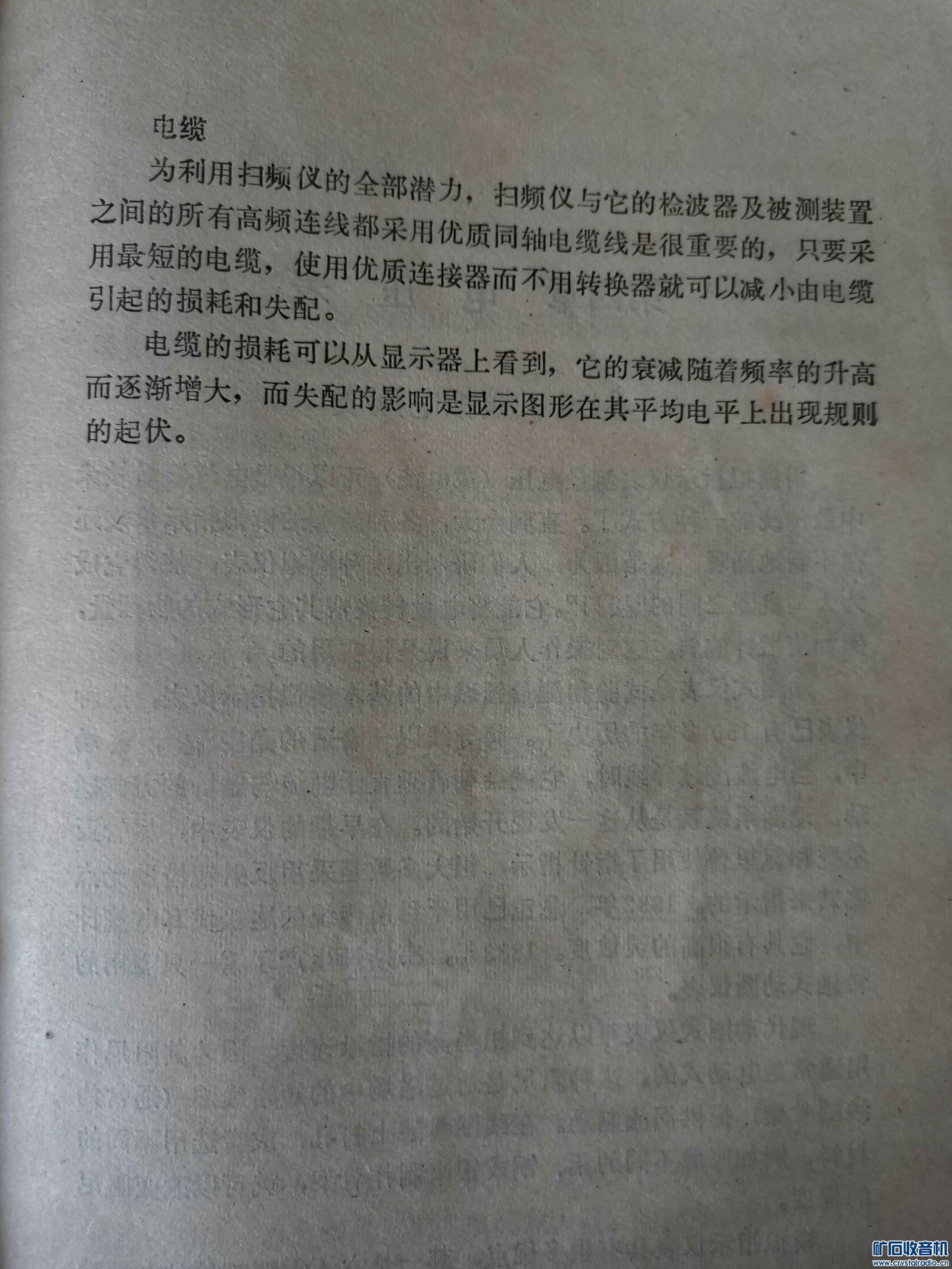

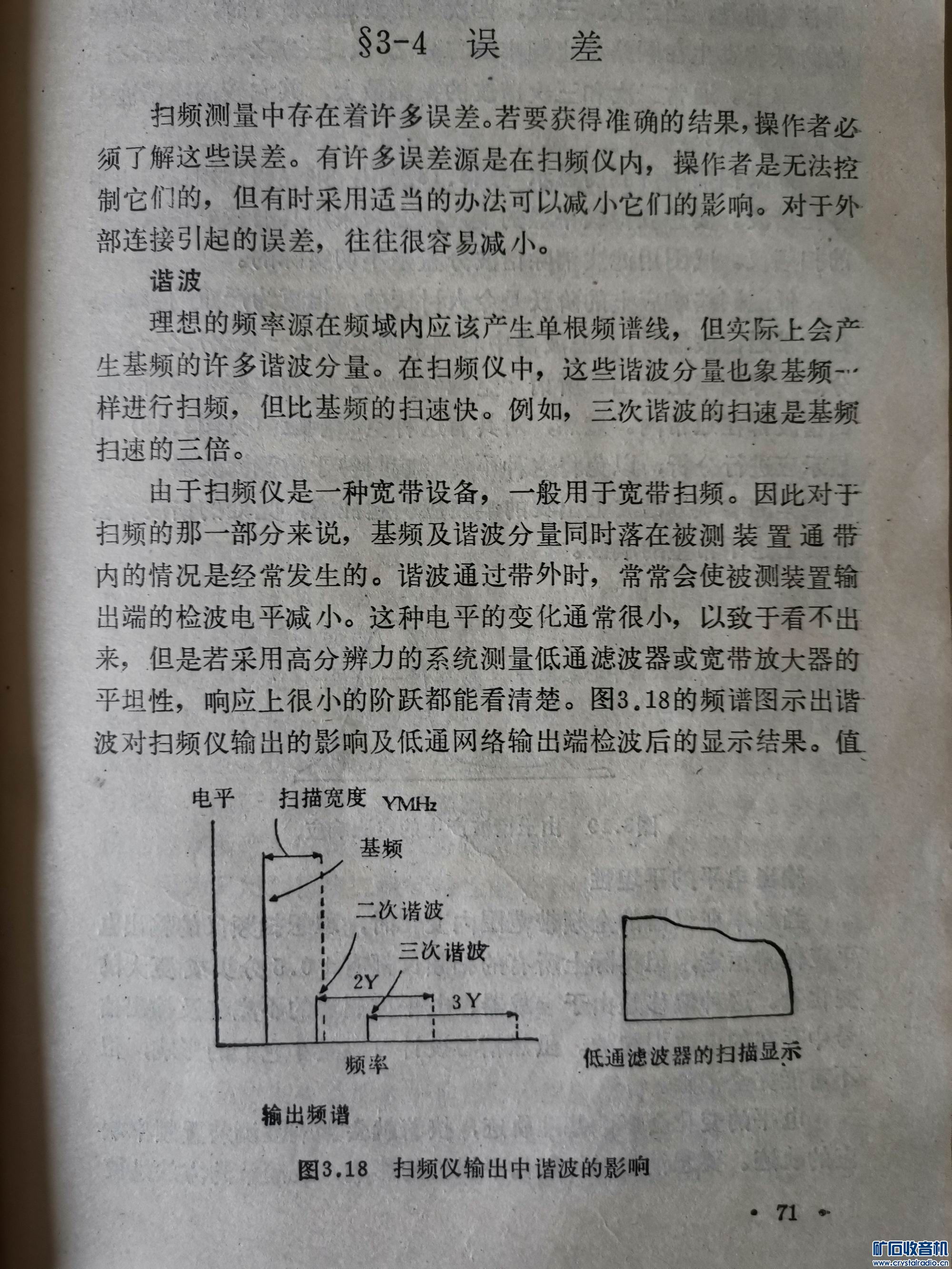

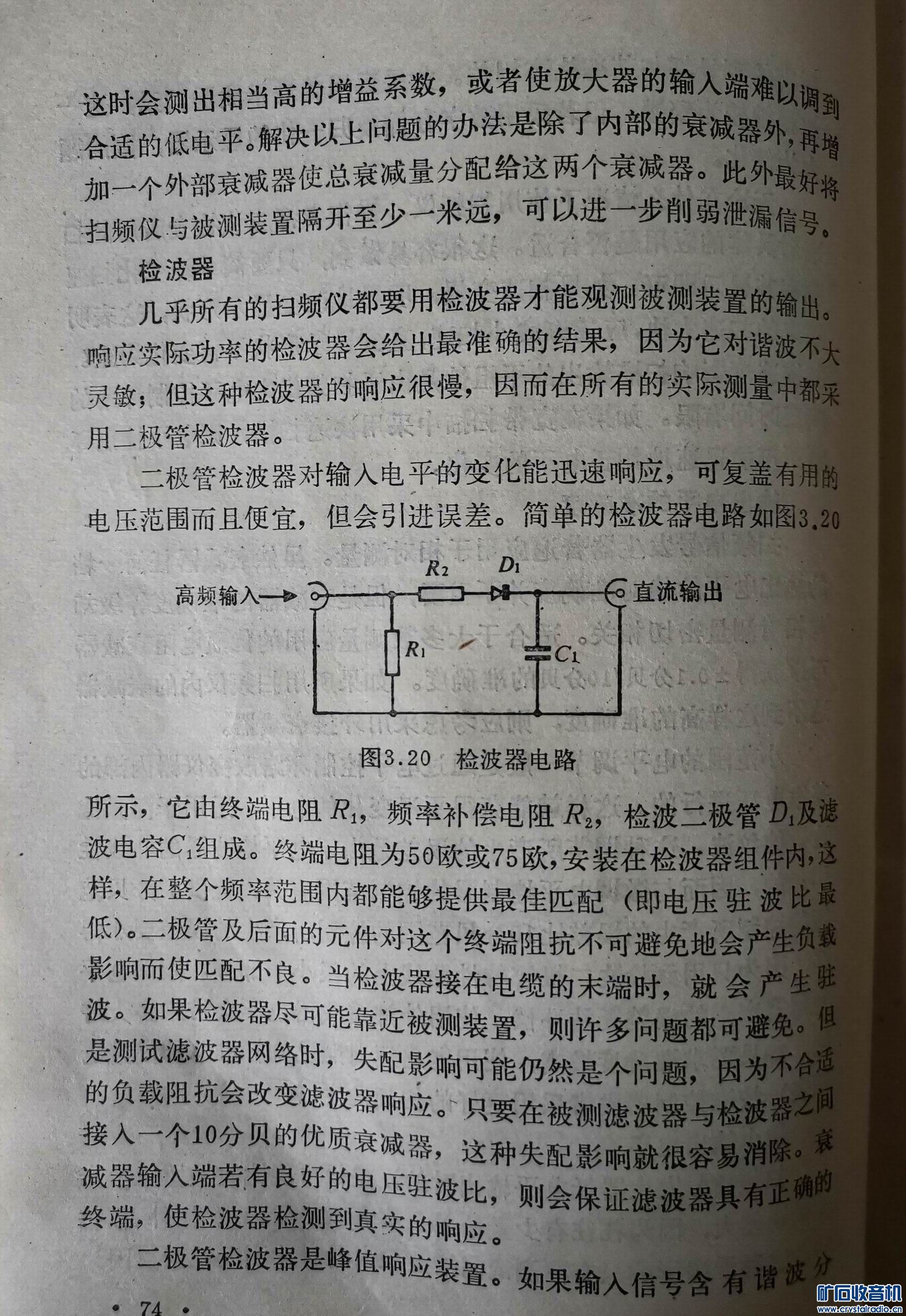

扫频信号中的谐波对扫频测试确实会产生误差，我拍下一本书上有关这方面的简单描述：

越玩越菜 · 发表于 2021-4-26 21:45:34

JHXC 发表于 2021-4-23 21:02
比较扫频功能，专门的虚拟扫频仪指标要好些。

这个网分的频率扫描速度是固定的，专门的扫频仪扫描点数 ...

那你的ntw会不会被闲置？

JHXC · 发表于 2021-4-27 10:45:20

越玩越菜发表于 2021-4-26 21:45
那你的ntw会不会被闲置？

买回来就是闲置！

大概是2015年买的这个虚拟扫频仪，早就退休了。大概是82年左右开始使用BT-3的真空管扫频仪，93年左右使用BT-3C晶体管扫频仪、NW5312 U波段扫频仪.......，主要是测试调整电视设备、当然也包括电视机。在维修电视接收机时，中频的调整十分困扰人，社会上刚刚兴起的家电维修热一下子出现了许多维修人员，不过大量的维修人员只是停留在万用表的水平。我从单位辞职做过几年维修，能有一定的技术或测试手段，还是比较赚钱的。我在空闲时间构思和自制了频谱仪，利用U波段的扫频仪450-950兆周的扫频信号，成功的自制了0-450MHZ的频谱仪，利用谐波混频原理，将测试频率提高到1GHZ的频率。制作频谱仪中，需要努力解决频率分辨率的问题，关键的就是中频滤波器，但是我的手头较好的BT-3C满足不了这个要求，因为他的寄生调频限制了。自制频谱仪的成功，使得中频调准变得易如反掌，只需用频谱仪接收中频信号，微调中周刚好等于38MHZ就行，这个操作过程几分钟就可以搞定，如果盲调或者用万用表配合，熟练的人可能几十分钟甚至更多时间才可以搞定，不是很熟练的人，可能折腾几个小时！当然，利弊总是相伴的，快了顾客就不愿掏钱，对付的手段一是装模作样折腾一下、再就是立下价格规矩，随着社会上高手不断的出现，元件级维修被逐渐淘汰、纵有技术和手段，竞争后来者是很困难的！我也快退休了，回到单位等着办退休吧！

退休后没有了压力，宁可花钱自己折腾，周围不管什么人想要我帮忙修理电器统统的谢绝！

我在退休之后买过不少仪器，都是为了不断的跟进和学习，搬家之后，大部分仪器卖废品了，一些送人了，只要生活充实就行！

ChrisLove · 发表于 2021-4-27 11:57:24

xiaoduan 发表于 2021-4-23 20:07
那方波的谐波那么丰富，测中放曲线会不会造成误差大？

这个不需要太过担心，网络分析仪和扫频仪的一个根本区别是，扫频仪采用宽带检波探头，没有频率选择性，如果有其他过高的谐波成分会产生误差，网络分析仪基本都是窄带接收机的原理，它在测量的时候始终跟踪激励频率，谐波问题不那么显著，但是要注意谐波功率影响被测件的动态范围

ywmxyz · 发表于 2021-4-27 19:15:11

JHXC 发表于 2021-4-24 10:12
扫频信号中的谐波对扫频测试确实会产生误差，我拍下一本书上有关这方面的简单描述：

这本书的书名是什么?我想找一本看看

JHXC · 发表于 2021-4-27 20:15:31

ywmxyz 发表于 2021-4-27 19:15
这本书的书名是什么?我想找一本看看

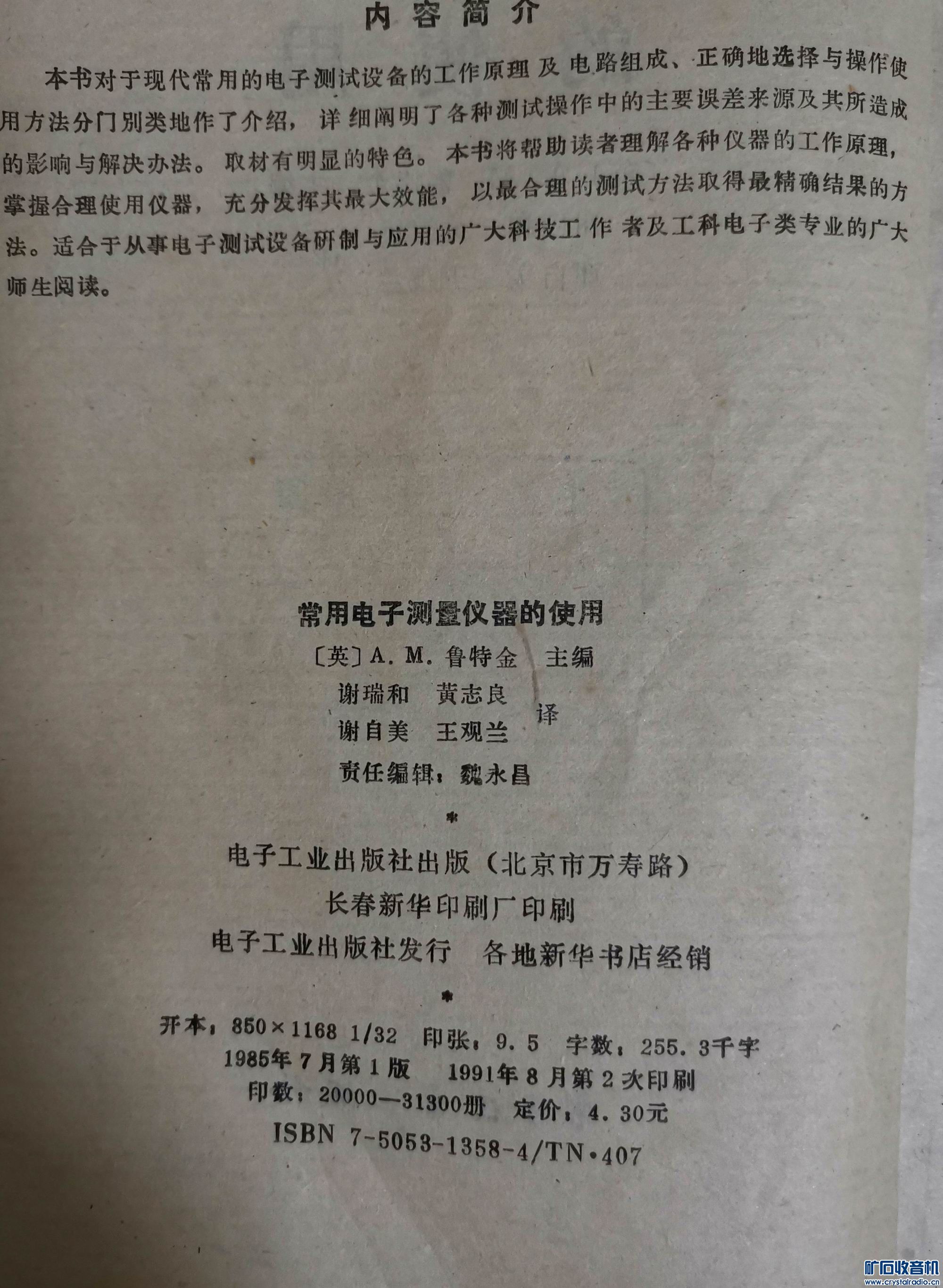

这是一本通俗读物，搬家卖房子也不知怎么留下了他。

ywmxyz · 发表于 2021-4-27 20:27:59

本帖最后由 ywmxyz 于 2021-4-27 21:00 编辑

JHXC 发表于 2021-4-27 20:15
这是一本通俗读物，搬家卖房子也不知怎么留下了他。

非常感谢 ,已在孔网找到这本书

jetluo · 发表于 2021-5-5 07:41:51

请教楼主，如何测量高频条件下的L,C特性？

越玩越菜 · 发表于 2021-5-14 21:35:35

请问老师：这个能不能测鉴频器的s曲线？

hifi369 · 发表于 2021-5-30 14:54:57

yjmwxwx 发表于 2021-4-13 19:29
有本老外写的矢量网络分析仪原理的书不错，就是没中文版，英文版也没找到哪里下载，只有俄语版的下载，搞不 ...

您这个测试架是自己DIY的吗？还是有成品？

hifi369 · 发表于 2021-5-30 14:56:41

老师的测试架怎么来地？能贴个图纸出来吗？

JHXC · 发表于 2021-5-30 18:19:51

hifi369 发表于 2021-5-30 14:56
老师的测试架怎么来地？能贴个图纸出来吗？

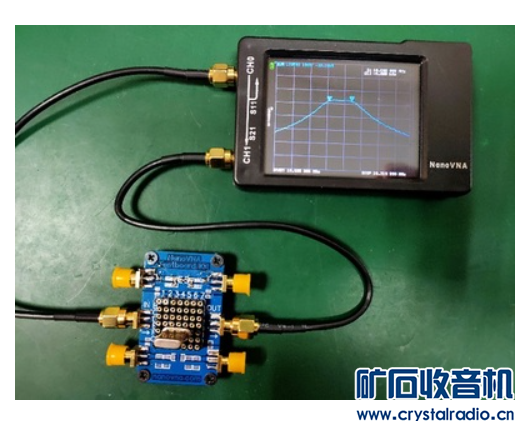

买网络分析仪的店铺买的。
https://item.taobao.com/item.htm ... &_u=ub87bc59d04

heimao20079 · 发表于 2021-6-14 22:10:05

我也有这个NanoVNA，最近在调试一台收录机的收音部分。机器是经典的TA3片机，TA7335 FM高频头，TA7640AM变频和AM/FM中放，TA7343FM立体声解调。请楼主能否详细介绍一下用这个NanoVNA调整AM/FM中频的方法。尤其是信号注入点和信号测量点。

heimao20079 · 发表于 2021-6-14 22:26:30

那个目黑扫频仪，炒作的的价格太高了。
