几百元买了一个NanoVNA-F 矢量网络分析仪，从扫频测试开始玩

wangqibiao

  这货的水平扫描点数只有固定的101点，倘若扫宽设为101mhz,那么步进就是1mhz.扫描曲线会漏掉一些细节。使用会受到限制。毕竟它不是扫频仪。
个人之见，请楼主指正。

jetluo

NanoVNA-F V2的扫描点数已经扩展到201点了，分辨率还是可以的。

wangqibiao

jetluo 发表于 2021-4-19 19:21
NanoVNA-F V2的扫描点数已经扩展到201点了，分辨率还是可以的。

分辨率还是不够，专业点的数字扫频仪最高扫描点数是不少于1000点的。

JHXC

jetluo 发表于 2021-4-19 16:51
是不是说用于300M以上，比如UHF段就不行了？

这个要具体的实验，不过根据他的架构，300MHZ以上采用的是谐波、还有U频段频率较高、对器件和PCB都有一定的要求......，综合这些因素，频率高了之后仪器的精度怎么样，至少需要合适的仪器比对或者验证。毕竟只有几百元钱，能否给予太高的希望，有待各位朋友去实践。

JHXC

wangqibiao 发表于 2021-4-19 19:15
这货的水平扫描点数只有固定的101点，倘若扫宽设为101mhz,那么步进就是1mhz.扫描曲线会漏掉一些细节。使 ...

这种情况会有。

还有，他的扫速是固定的，1.9秒一次扫描，对于宽带扫频，扫速仍然过快，被测电路来不及响应也会失真。一般使用问题不是太大，知道了这些可能，使用中设法避免。

JHXC

yjq199 发表于 2021-4-19 14:06
您好老师！这个 矢量网络分析仪能不能扫收音机中频曲线啊？

我在前面的帖子里已经展示过收音机中频曲线。

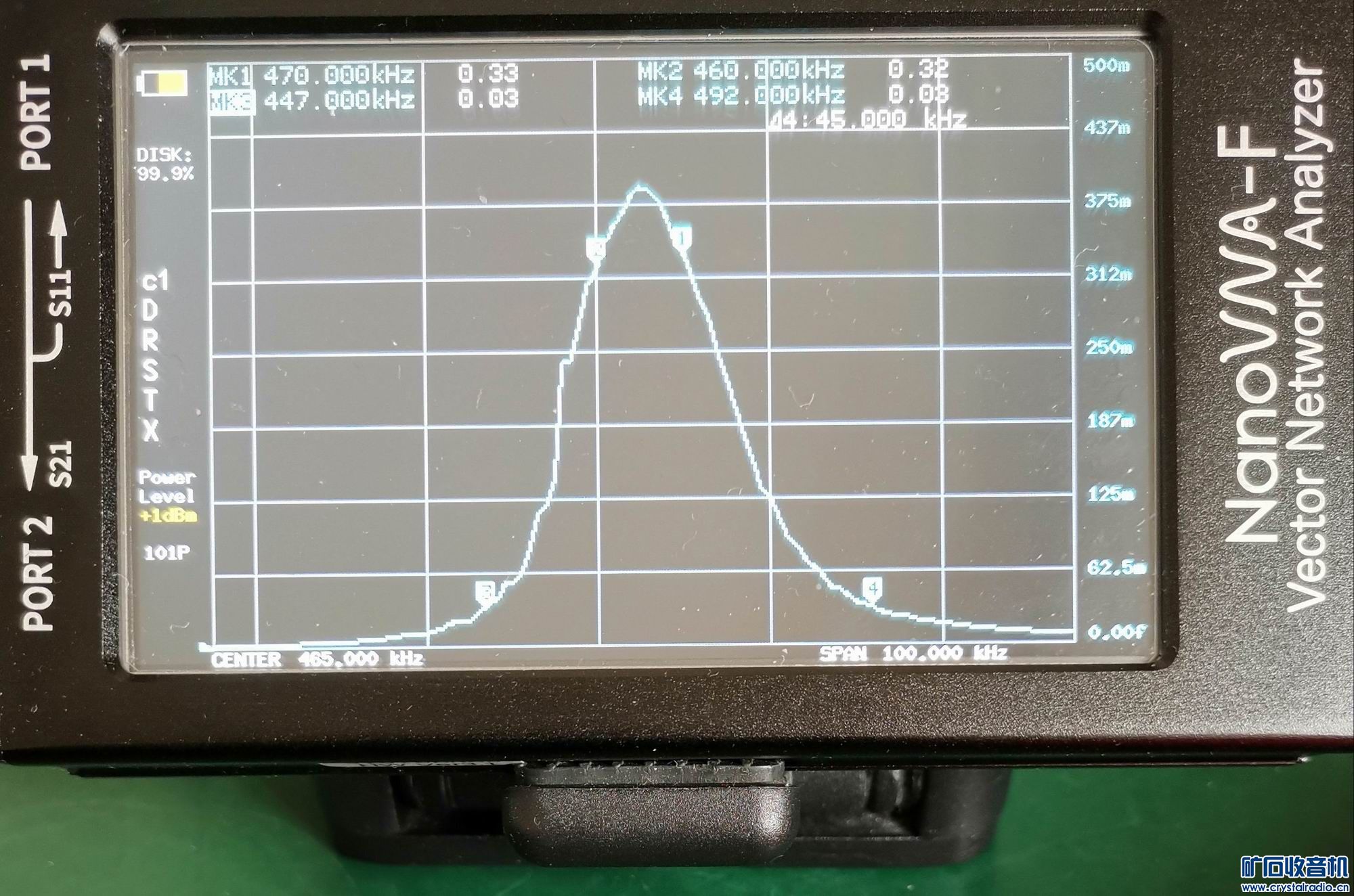

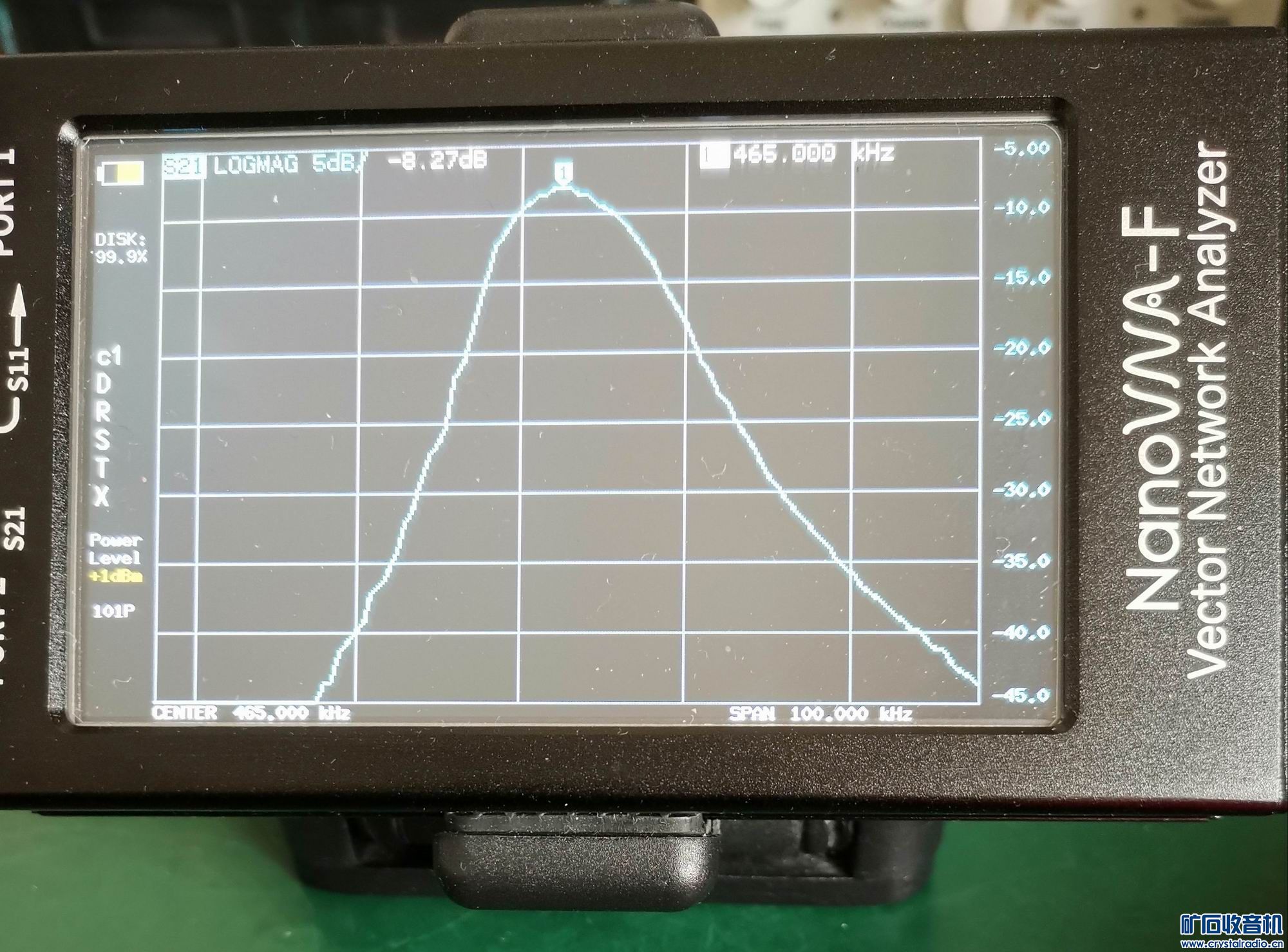

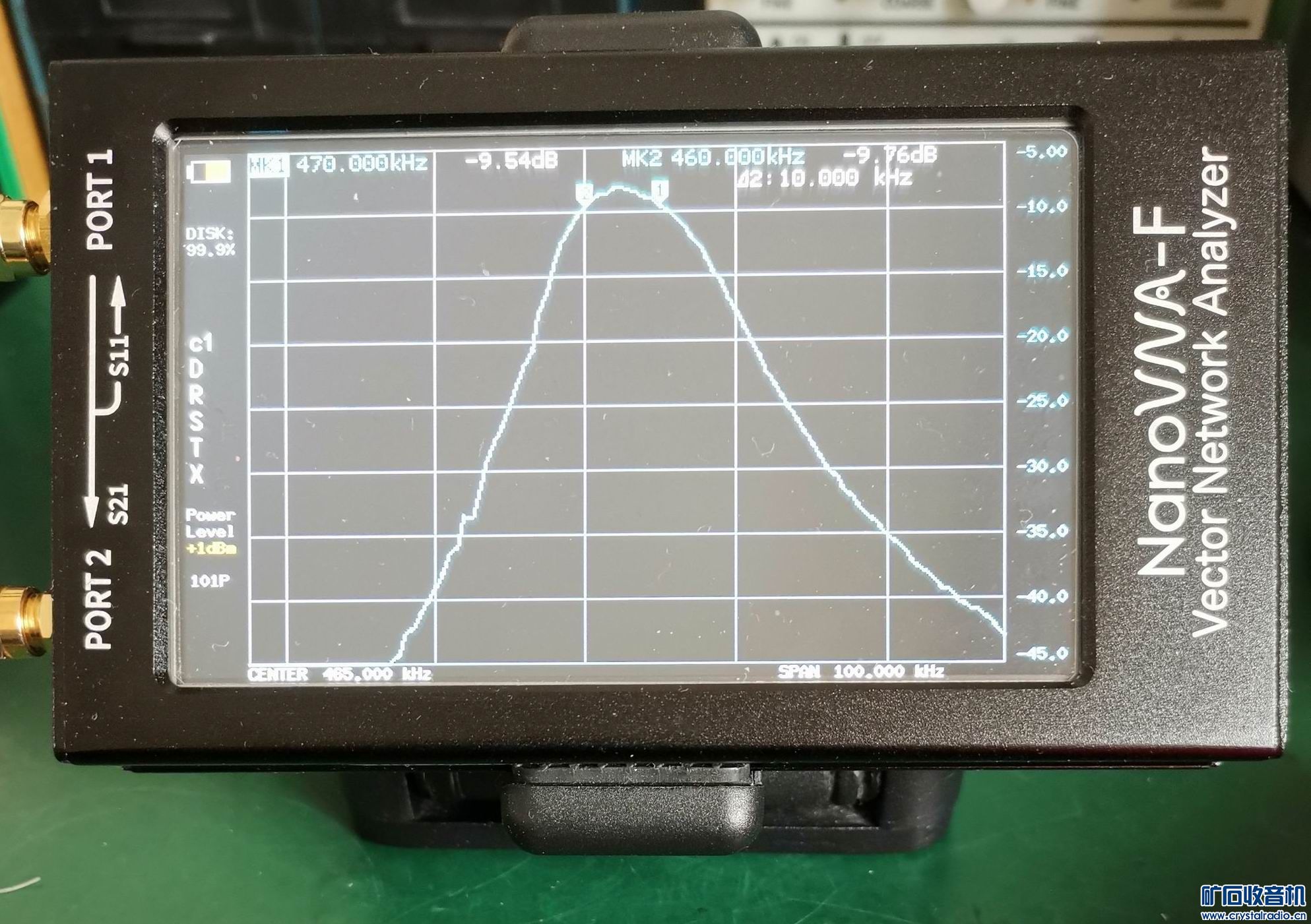

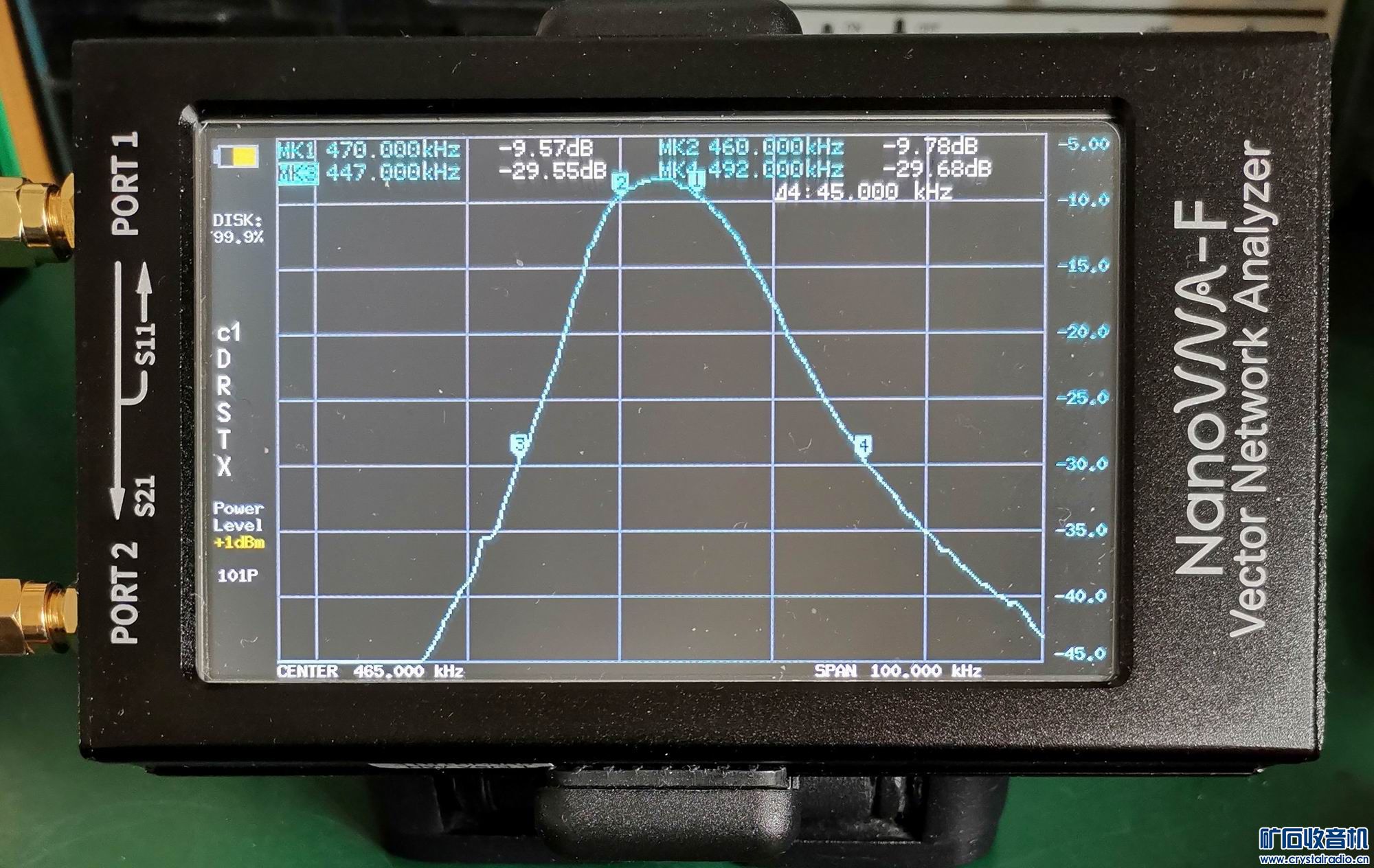

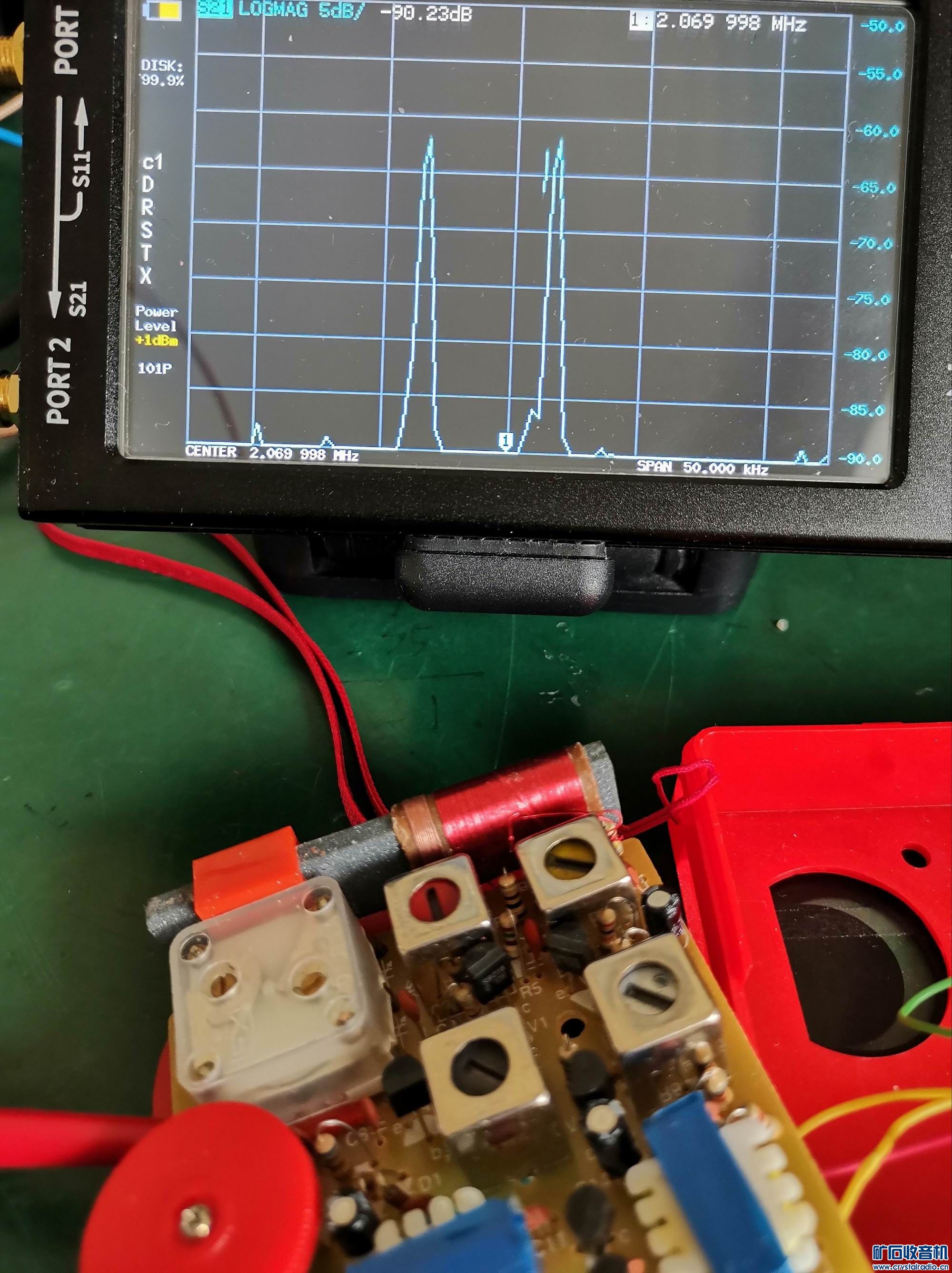

这里再重复一遍，利用扫频功能调中周、利用频谱显示和频率计功能调覆盖、覆盖之后还要将接收回路跟踪调试到位，这个可用频谱仪功能，图片如下，应用得当，十分方便！

越玩越菜

JHXC 发表于 2021-4-19 20:32
我在前面的帖子里已经展示过收音机中频曲线。

这里再重复一遍，利用扫频功能调中周、利用频谱显示和频 ...

没玩过用仪器调收音机中频曲线，请问调中频曲线时收音机要开机吗？

lszyc

不错，很实用

JHXC

越玩越菜 发表于 2021-4-19 21:47
没玩过用仪器调收音机中频曲线，请问调中频曲线时收音机要开机吗？

体验就知道了！.....................

lszyc

生意兴龙88 发表于 2021-4-19 10:46
还是专业的扫频仪使用简单点

扫频仪是标量的，只有频率幅度，这个玩意儿带相位，是矢量的，可以测量的参数更多。用途更广。

lszyc

wangjunquan 发表于 2021-4-16 22:39
这两天一直在关注navovan，没想到楼主在这里发帖了，网上这东西版本众多，说辞各不一样，到底哪个可信还不 ...

新的版本（超过900M）的，都是增加了一个PLL倍频模块，大部分用的是AD4350，这个芯片输出频率范围是140M-4.4G。因此140-900M这段用的不再是谐波，比原版指标稍好看一点。

由于内置的混频器AD8342标称最高工作频率有3.8G，所以稍超点频，工作到4G是没问题的。

yjq199

谢谢老师指点！

JHXC

xiaoduan 发表于 2021-4-23 17:44
我记得这玩意儿的输出不是方波吗？一直以为只能测无源器件，没想到也能拿来测中放曲线？能不能麻烦楼主用 ...

是方波，测试了几种频率的波形如下：

越玩越菜

楼主老师你好！这个跟你手里的NWT70比哪个更好些？

JHXC

xiaoduan 发表于 2021-4-23 20:21
另外这三张图我又有疑问了：
1.示波器是DC耦合，为何波形电压有正负值？
2.高频10M方波不方可以理解， ...

网分的输出端没有直流分量，频率高到100KHZ时方波就失真小的多了。

扫频时谐波多了会有影响，窄带扫频影响不会太大，因为谐波不在带内。
