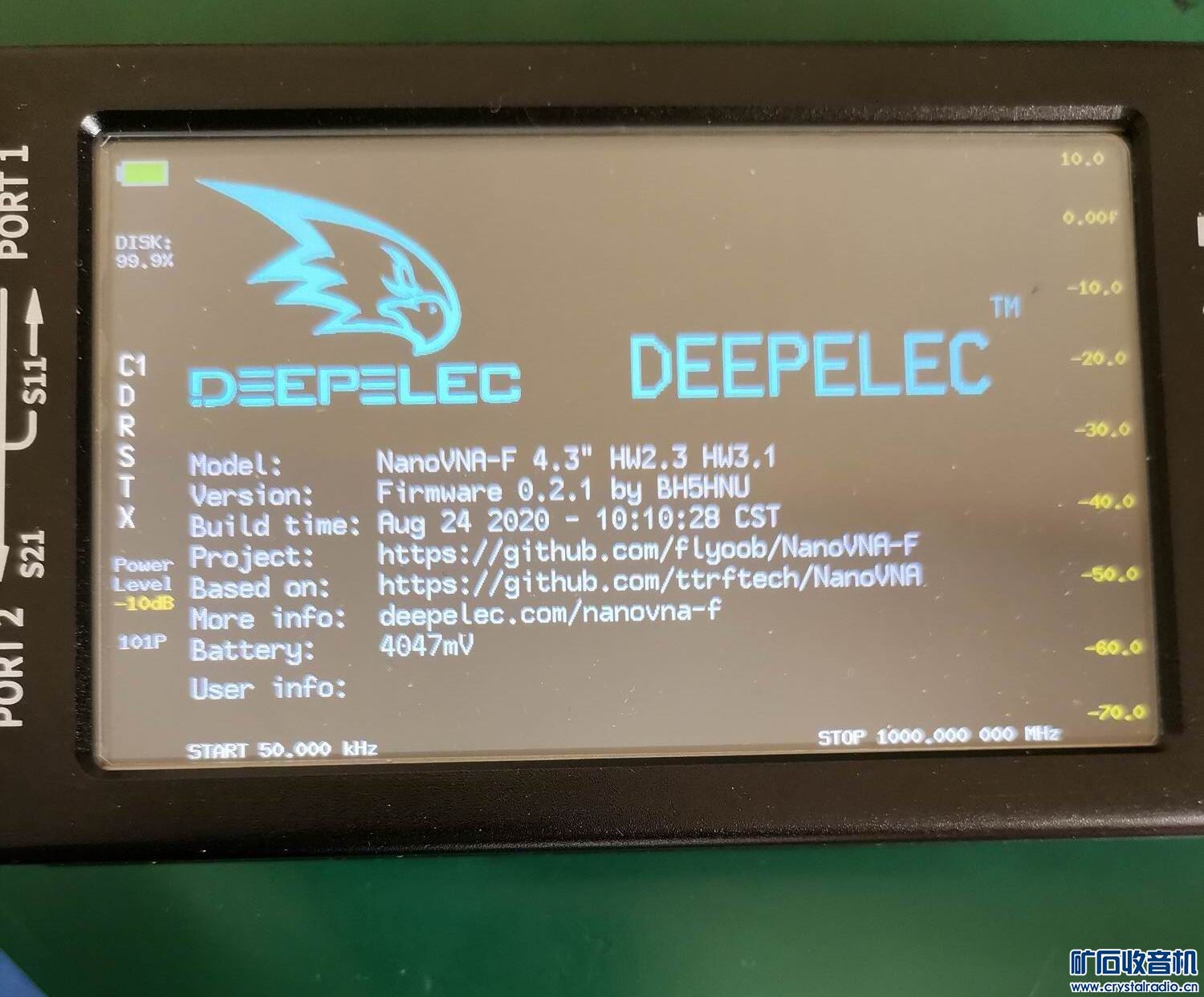

几百元买了一个NanoVNA-F 矢量网络分析仪，从扫频测试开始玩

ada13218

好像许多洋白佬火腿族，用这种机器作为天线分析仪了，可以精准地测定天线的谐振点......

lanniao

网分是个好东西，希望JHXC老师写一些如何利用nanoVNA调校收音机 矿石机的帖子，您在RF这方面造诣远超我们这些业余的

JHXC

lanniao 发表于 2021-4-15 10:57
网分是个好东西，希望JHXC老师写一些如何利用nanoVNA调校收音机 矿石机的帖子，您在RF这方面造诣远超我们这 ...

接触网络分析仪，我是大姑娘坐轿第一次！ 专业网络分析仪，只在资料上见过，因为太贵，即使二手也不敢买。扫频仪、频谱仪、合成信号发生器都买过，这些玩意二手的最多也就几千元，退休前在单位一万多买过扫频仪，那也不是很容易的，要报批同意才能买。退休前只能收支平衡（两个孩子上大学），退休后才可以自由支配了。

网分确实是个好东西，即使是专业的网络分析仪，首先不要把她看得高大上和太神秘，现在不是几百元也能买到了吗！

折腾收音机，一把烙铁一块万能的表可以玩，扫频仪加示波器可以玩，刚刚接触的这种网分、一机多用、功能更多，更有玩头！。

根据个人的理解：
1.可以作为一台频率稳定、精确的信号发生器，频率范围可达10KHZ-2700GHZ，分辨率在HZ量级，传统的LC振荡器信号发生器是不可能做到的，与早期的合成信号发生器差不多同量级。

2.扫频测试，频率范围、分辨率与作为信号发生器相近。幅频曲线上可以显示四个标记、能够同时显示标志处的频率值、分贝值（增益或衰减）、带宽、还可以同时显示反射.......。

3.频谱仪，频率范围、与信号发生器相近。至少可以精确的测量信号的频率，一定精度下测试信号的电平或者功率。

4.频率计，最小测试信号可在毫伏以下

5.高频、超高频R、L、C、Z、Q......测试仪，虽然没有万用表测试电阻精确、电桥测试电感电容准确，但是，这些器件在很宽的频率范围，究竟呈现什么特性，这是其他的仪器难以实现的。比方说，一只电感，到了一定频率可能等效为一只电容了、一只电容也会这样..................，折腾高频电路时，这非常有用！

6.在很宽的频率范围测试电路参数，传输、反射、增益′、衰减、时延.........。测试和匹配天线不过是他的一件本领而已！
′
..........

本人知之有限，一下子难以一件一件去体验，不怕献丑，借此抛砖引玉，好玩，也值得玩！别被史密斯图弄眼花，完全弄懂需要功夫，从拿来为我所用开始！ 丨

quickhorse

这东西好像是方波输出，如果是正弦波的能到这个带宽就赞了

wangqibiao

请问楼主，该机扫描点数101点固定，作为扫频仪用这个扫描点数101点实在太过粗糙，或只能窄带扫。是这样的吗？

xiaomu

采用数字化技术之后，很多高大上的技术正在走进我们平民（普通人）的生活。
嗯，不知道我说的对不对，欢迎楼主和各位老师指正。

洗碗专业户

谢谢楼主分享。有没有滤波器接个测试一下。这价格不错。。

ada13218

自从 欧洲人发明了 Arduino NANO 板子（俺对这个东西不懂，瓶感觉说几句），电子世界发生了巨变！

任何电子功能性的玩意，用编程序的手段，几乎都可以在这个小瓶台上搭建！

好比出现了电脑后，无数的软件可以实现无限的功能一样！

传统的玩意已有被这个小东西取代的趋势！

最明显的舅是SDR电台的问世后，传统的电路架构被小芯片给颠覆了！

xiaomu

ada13218 发表于 2021-4-16 08:18
自从 欧洲人发明了 Arduino NANO 板子（俺对这个东西不懂，瓶感觉说几句），电子世界发生了巨变！

任何 ...

数字化！
技术的进化。

pdshyh

JHXC 发表于 2021-4-15 13:34
接触网络分析仪，我是大姑娘坐轿第一次！ 专业网络分析仪，只在资料上见过，因为太贵，即使二手也不 ...

10KHZ-2700GHZ这么厉害50M的DDS信号发生器半千多才能买到。

小鬼头

矢量网络分析仪是射频电路测量、调试的利器，他那个史密斯图功能特有用。扫频测频响曲线等仅是副业，标量网络分析仪就能做。

JHXC

小鬼头 发表于 2021-4-16 12:46
矢量网络分析仪是射频电路测量、调试的利器，他那个史密斯图功能特有用。扫频测频响曲线等仅是副业，标量网 ...

作为一款网分，虽然扫频频响测试只是“副业”， 但对于普通爱好者用处也不少，毕竟这玩意只要几百元，几天甚至一天的收入就可以买一台，花几千元买台专门测试收音机的扫频仪也就是为了那些中周！ 这个网分的扫频功能，肯定要比那些扫频仪强啊！体积小巧、频率范围宽广、频率标志准确、相对电平数值可信......。

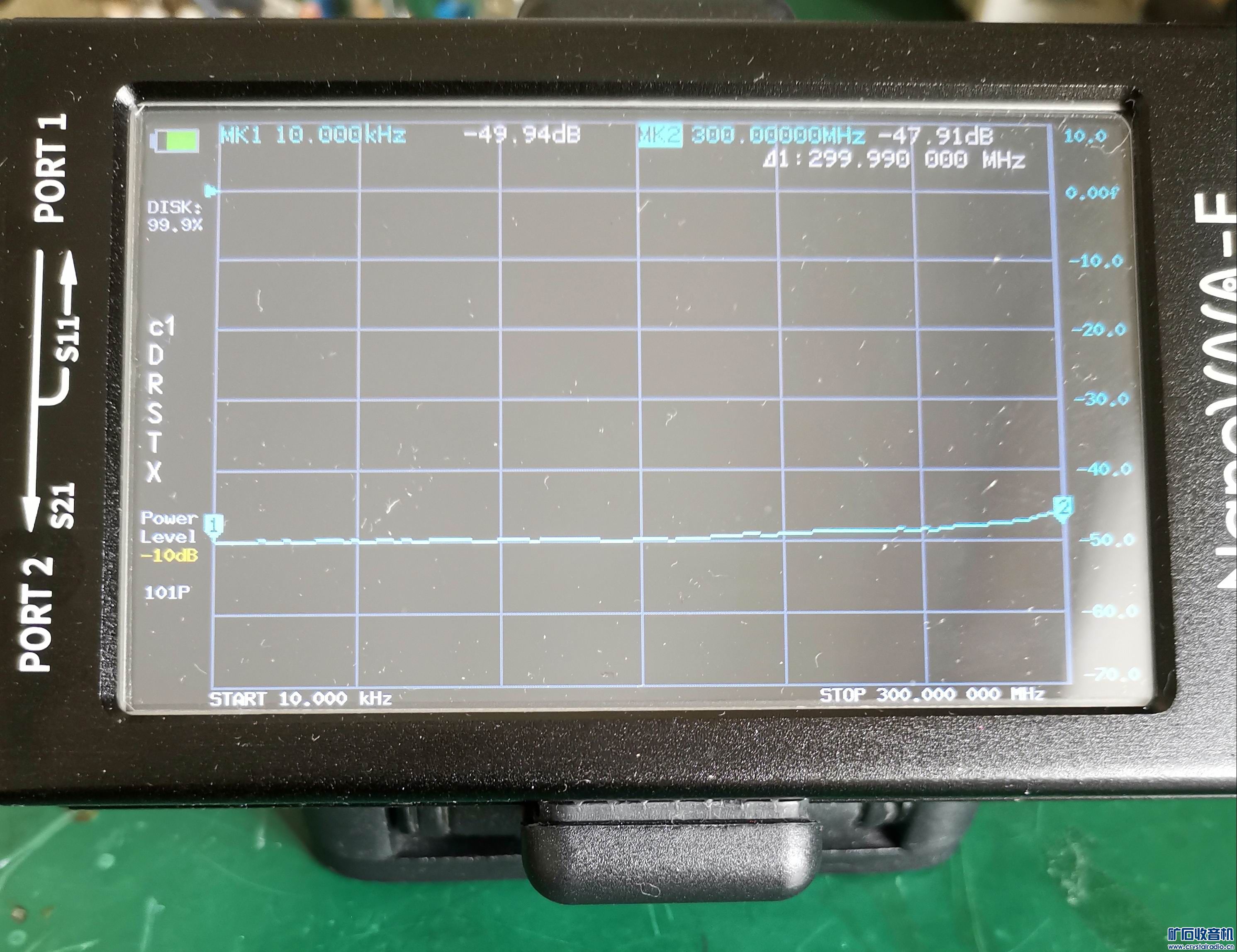

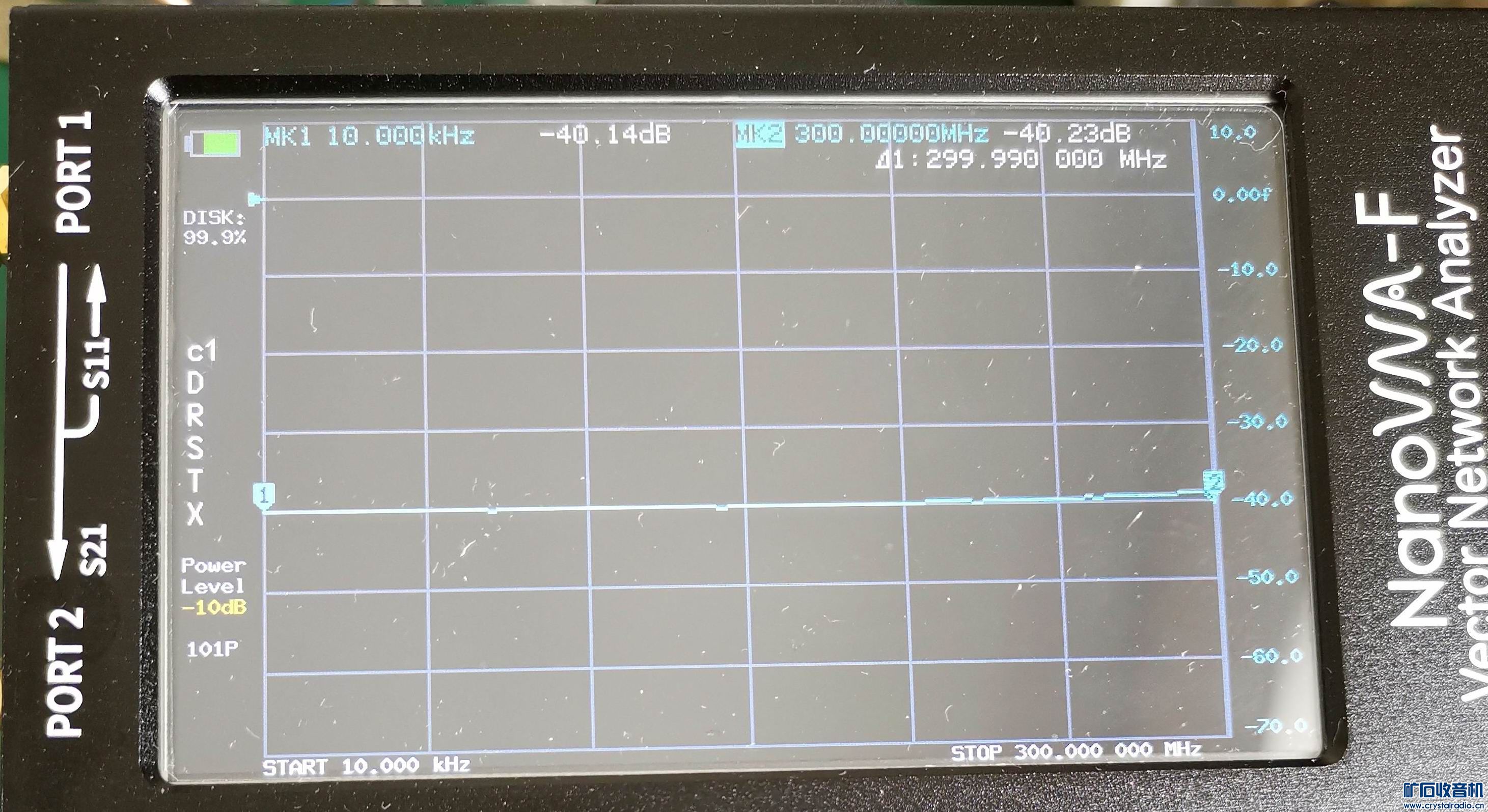

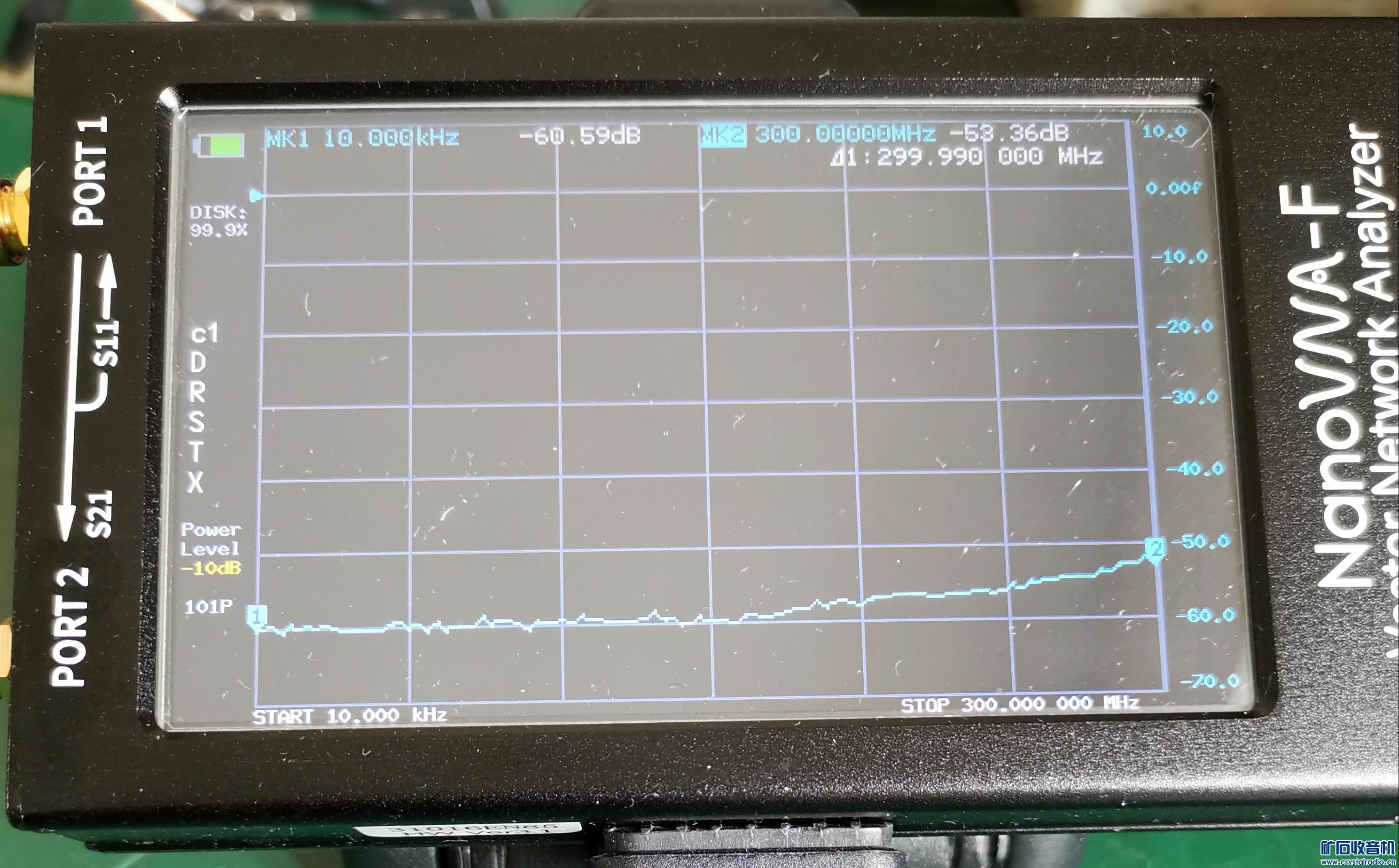

遗憾的是机内没有衰减器，测试无源电路没有问题，测试放大器时，网分给出的信号幅值不能调节，使用就受到限制。准备一只或者两只可调衰减器就能解决，由于可调衰减器有点小贵，我就买了几只衰减量为10-20-30分贝的固定衰减器，也就几十元吧，实用很方便。

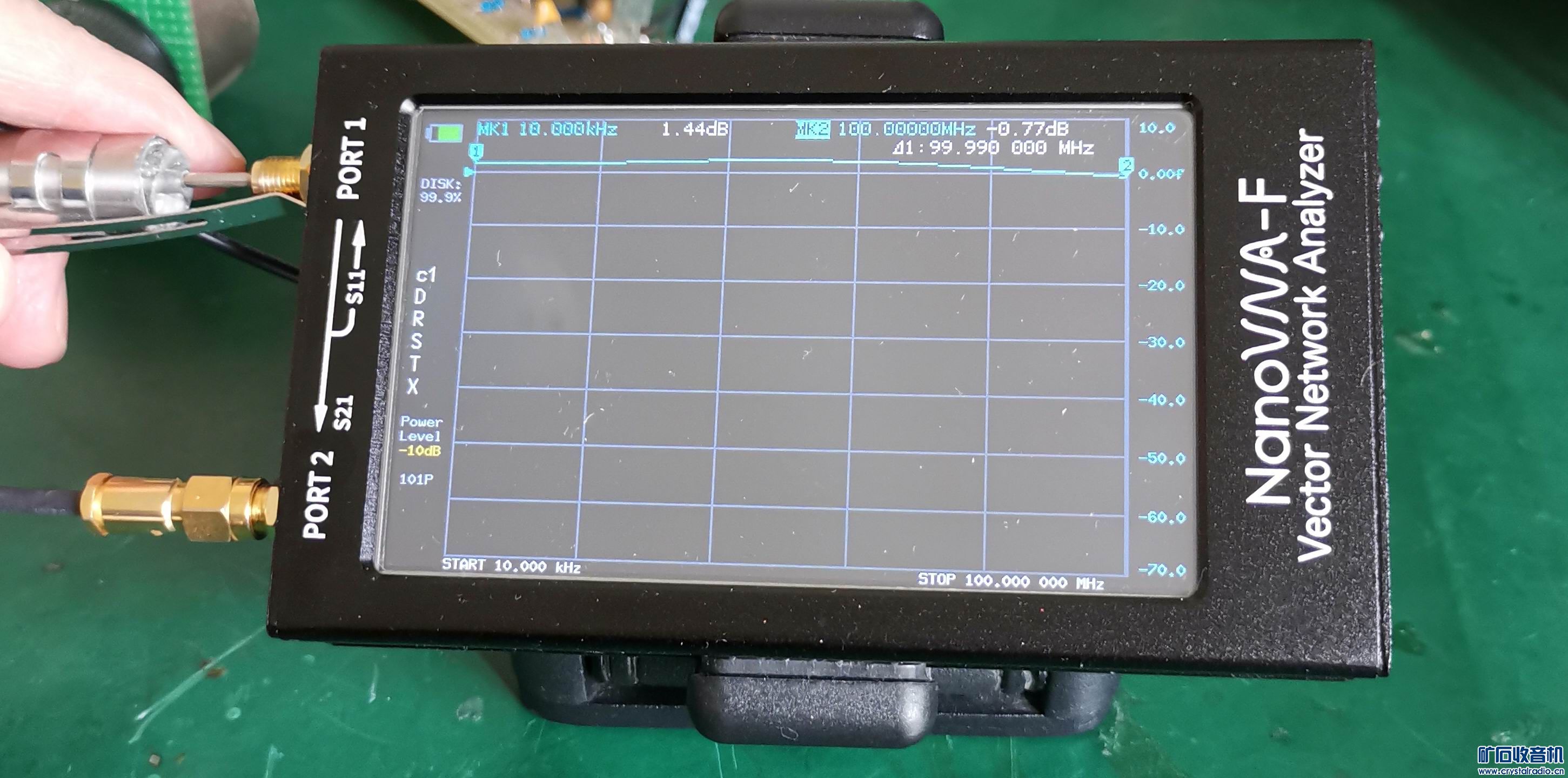

作为幅频特性测试，商家只给出了一些主要数据，为了不出错，操作者应根据自己的条件，最好是亲自试验一下，确认一下有关数据。比方说，这款能够设置成10KHZ-2.7GHZ，是不是就有这么多的带宽呢？我在实验中发现，扫频曲线比较平坦的范围，在不同的操作环境下区别很大。比方说用20cm的专用电缆连接时，扫宽可达10KHZ-1500MHZ；如果插进衰减器，带宽会缩窄，不管是自制还是买来的衰减器，都会存在差别，实际带宽仪实验之后为准；我插进一只有源高阻转换探头（高阻转成低阻，用来匹配仪器的低阻输入，在频率不太高的场合简化匹配操作），平坦的带宽只有100MHZ左右了.......这些弄清楚了就可以避免操作出错！受网分内部电路的制约，仪器内部300兆周以上用的是谐波，本人觉得在300MHZ带宽内扫频测试相对比较可靠。对于收音机爱好者来说，300兆周的扫描宽度完全能够满足实用要求。

史密斯园图，是设计调试高频电路十分有用的工具，该仪器将测试数据自动计算出来，省掉了繁琐的计算，这个得益于现代数字技术的成果，使得一些不是十分熟悉计算的爱好者也有可能应用该工具折腾一些电路。

JHXC

洗碗专业户 发表于 2021-4-16 07:32
谢谢楼主分享。有没有滤波器接个测试一下。这价格不错。。

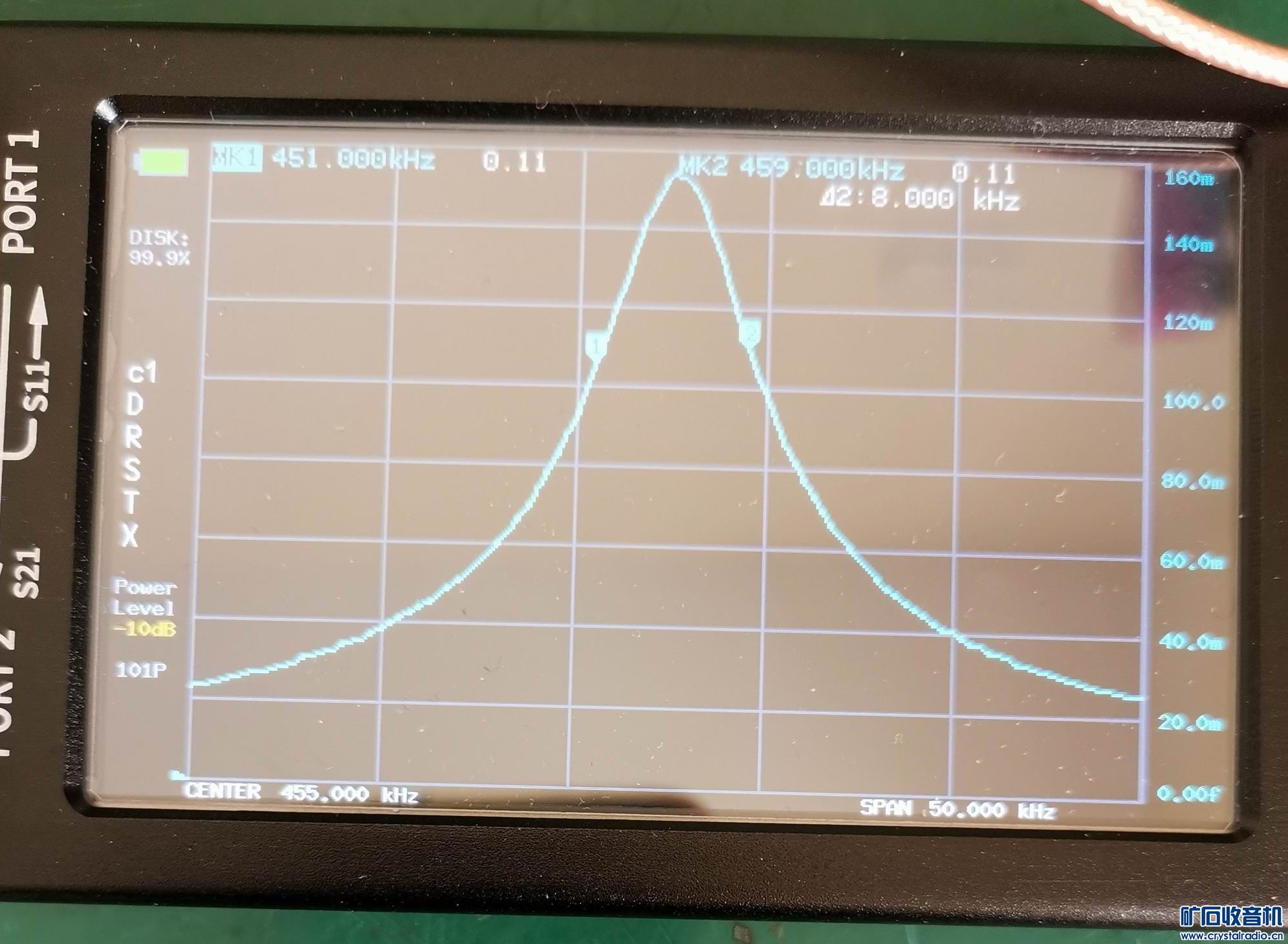

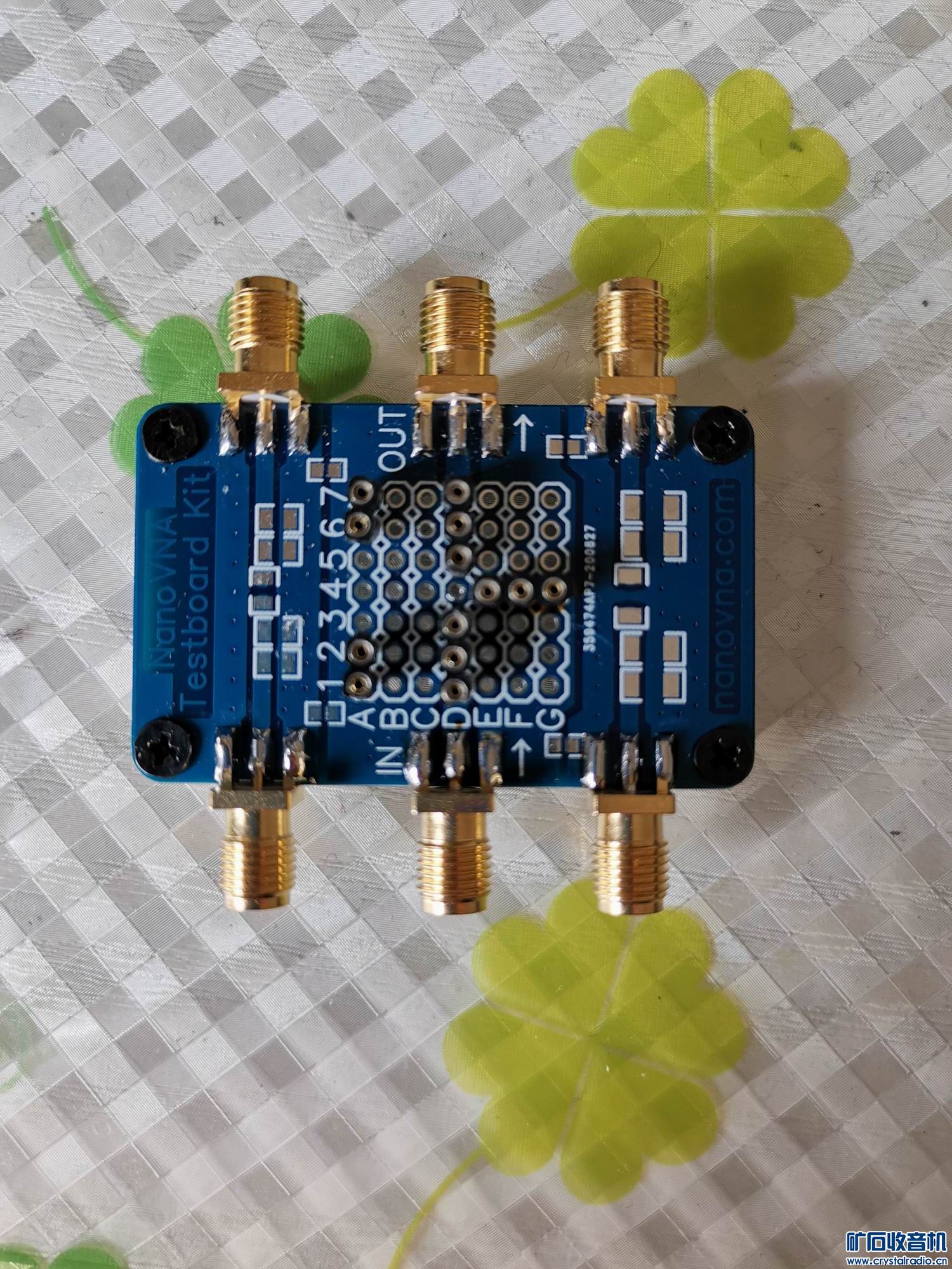

我的前后面的帖子都有滤波器测试的例子。不知是不是指的这些？

JHXC

pdshyh 发表于 2021-4-16 10:54
10KHZ-2700GHZ这么厉害50M的DDS信号发生器半千多才能买到。

基波只到300MHZ，利用谐波弄到2.7GHZ，谐波的指标肯定要差一些，频率越高，要求也越高！
