几百元买了一个NanoVNA-F 矢量网络分析仪，从扫频测试开始玩

JHXC

几百元买了一个NanoVNA-F 矢量网络分析仪，从扫频测试开始玩。

网络分析仪，专业的高大上，这辈子没有机会接触了！NanoVNA-F 矢量网络分析仪，网上只卖几百元，体积只有手机大，总不会只是演示工具吧？

这些天阅读了网上关于NanoVNA-F 矢量网络分析仪的一些资料、搜索了淘宝的一些介绍、忍不住买来一款。玩了几天，证明是一款十分有用的测试工具，操作方便，测试的数据可信。大有玩头啦！可是，该款因为软件上的BUG，有些操作会造成死机，对比网上其他卖家的机器，我买的这一款还有其他的一些不足，联系卖家退了。又找了一家，买前针对遇到的问题与他们沟通，重新买了一款。据我在网上了解的一些资料，发现这款分析仪因为是舶来的，设计者开源，国内仿制的好像较多，不同的卖家、不同的版本之间存在着差距，买的时候需要注意！

本人不懂矢量网络分析仪的原理，只知道拿来为我所用！先从扫频测试开始吧！

JHXC

lanniao 发表于 2021-4-15 10:57
网分是个好东西，希望JHXC老师写一些如何利用nanoVNA调校收音机 矿石机的帖子，您在RF这方面造诣远超我们这 ...

接触网络分析仪，我是大姑娘坐轿第一次！ 专业网络分析仪，只在资料上见过，因为太贵，即使二手也不敢买。扫频仪、频谱仪、合成信号发生器都买过，这些玩意二手的最多也就几千元，退休前在单位一万多买过扫频仪，那也不是很容易的，要报批同意才能买。退休前只能收支平衡（两个孩子上大学），退休后才可以自由支配了。

网分确实是个好东西，即使是专业的网络分析仪，首先不要把她看得高大上和太神秘，现在不是几百元也能买到了吗！

折腾收音机，一把烙铁一块万能的表可以玩，扫频仪加示波器可以玩，刚刚接触的这种网分、一机多用、功能更多，更有玩头！。

根据个人的理解：
1.可以作为一台频率稳定、精确的信号发生器，频率范围可达10KHZ-2700GHZ，分辨率在HZ量级，传统的LC振荡器信号发生器是不可能做到的，与早期的合成信号发生器差不多同量级。

2.扫频测试，频率范围、分辨率与作为信号发生器相近。幅频曲线上可以显示四个标记、能够同时显示标志处的频率值、分贝值（增益或衰减）、带宽、还可以同时显示反射.......。

3.频谱仪，频率范围、与信号发生器相近。至少可以精确的测量信号的频率，一定精度下测试信号的电平或者功率。

4.频率计，最小测试信号可在毫伏以下

5.高频、超高频R、L、C、Z、Q......测试仪，虽然没有万用表测试电阻精确、电桥测试电感电容准确，但是，这些器件在很宽的频率范围，究竟呈现什么特性，这是其他的仪器难以实现的。比方说，一只电感，到了一定频率可能等效为一只电容了、一只电容也会这样..................，折腾高频电路时，这非常有用！

6.在很宽的频率范围测试电路参数，传输、反射、增益′、衰减、时延.........。测试和匹配天线不过是他的一件本领而已！
′
..........

本人知之有限，一下子难以一件一件去体验，不怕献丑，借此抛砖引玉，好玩，也值得玩！别被史密斯图弄眼花，完全弄懂需要功夫，从拿来为我所用开始！ 丨

yjmwxwx

有本老外写的矢量网络分析仪原理的书不错，就是没中文版，英文版也没找到哪里下载，只有俄语版的下载，搞不懂为啥没人从英文翻译成中文，不懂外语只能用翻译软件看。。

书名 Fundamentals of Vector Network Analysis
作者 Michael Hiebel

只能用自动翻译看
先PDF转成HTML
https://www.pdfconvertonline.com/pdf-to-html-online.html
再用CHROME自动翻译看
效果还凑合，就是比较麻烦


俄语版下载
https://disk.yandex.ru/d/UTtPEzNYcoJvGg

JHXC

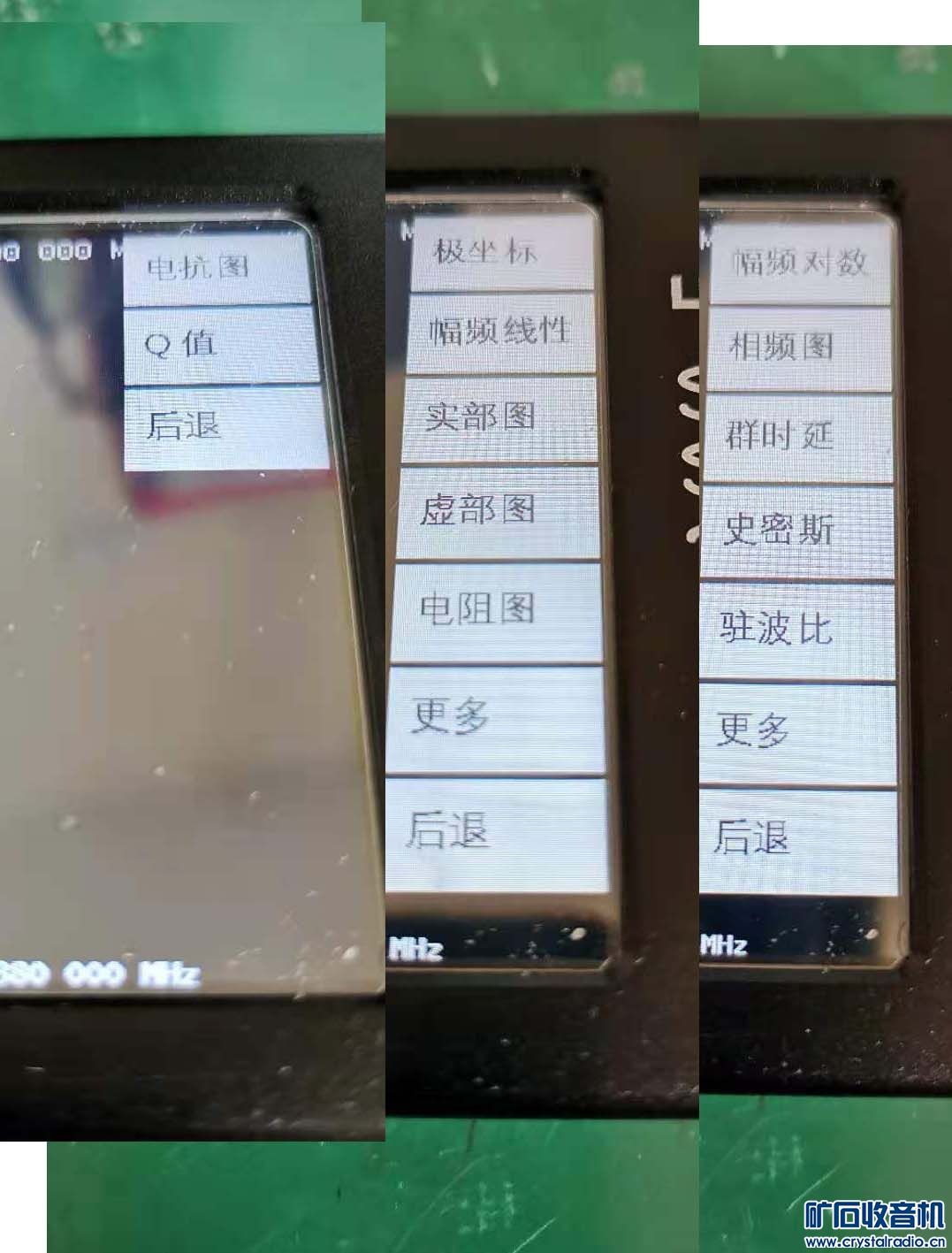

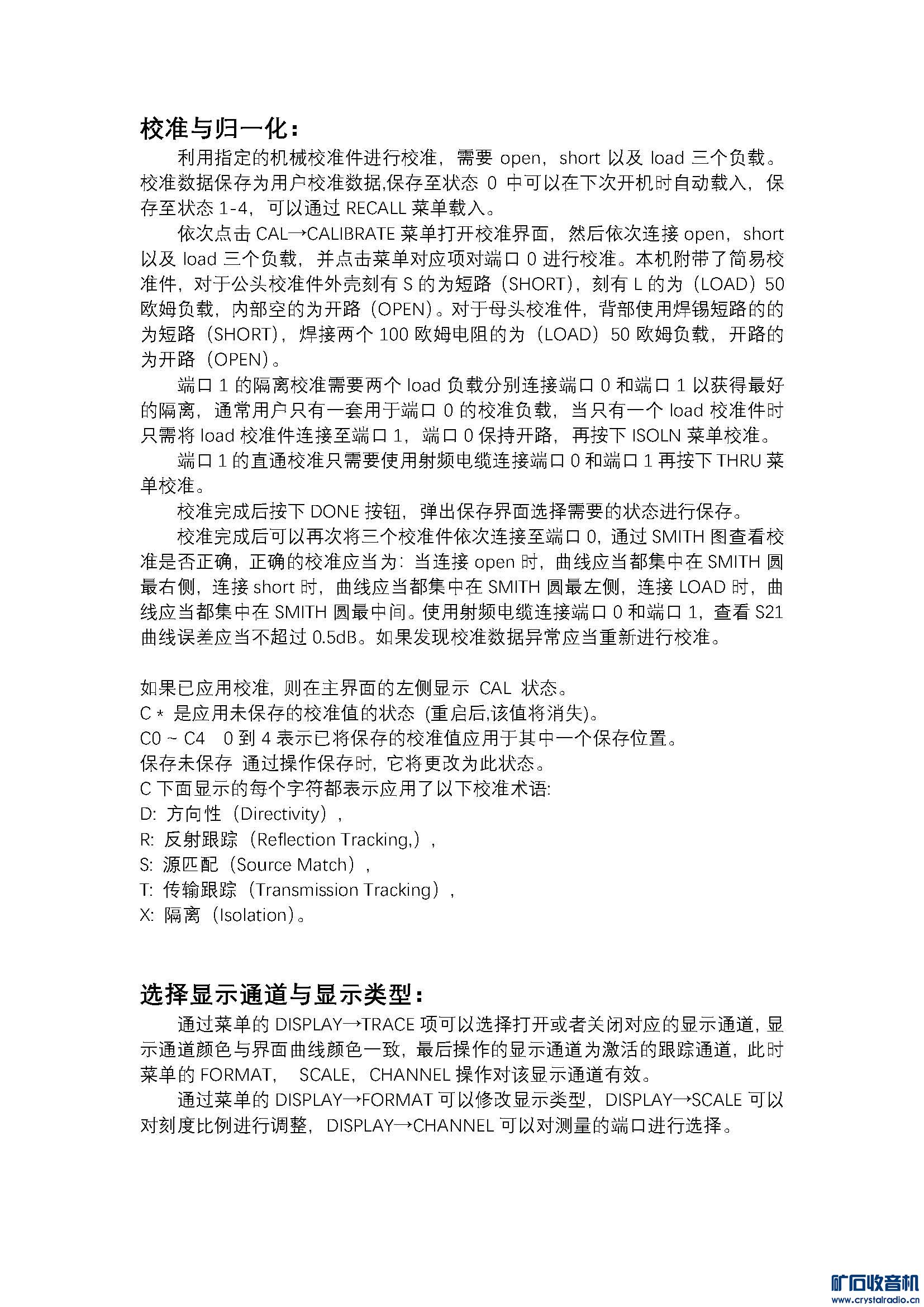

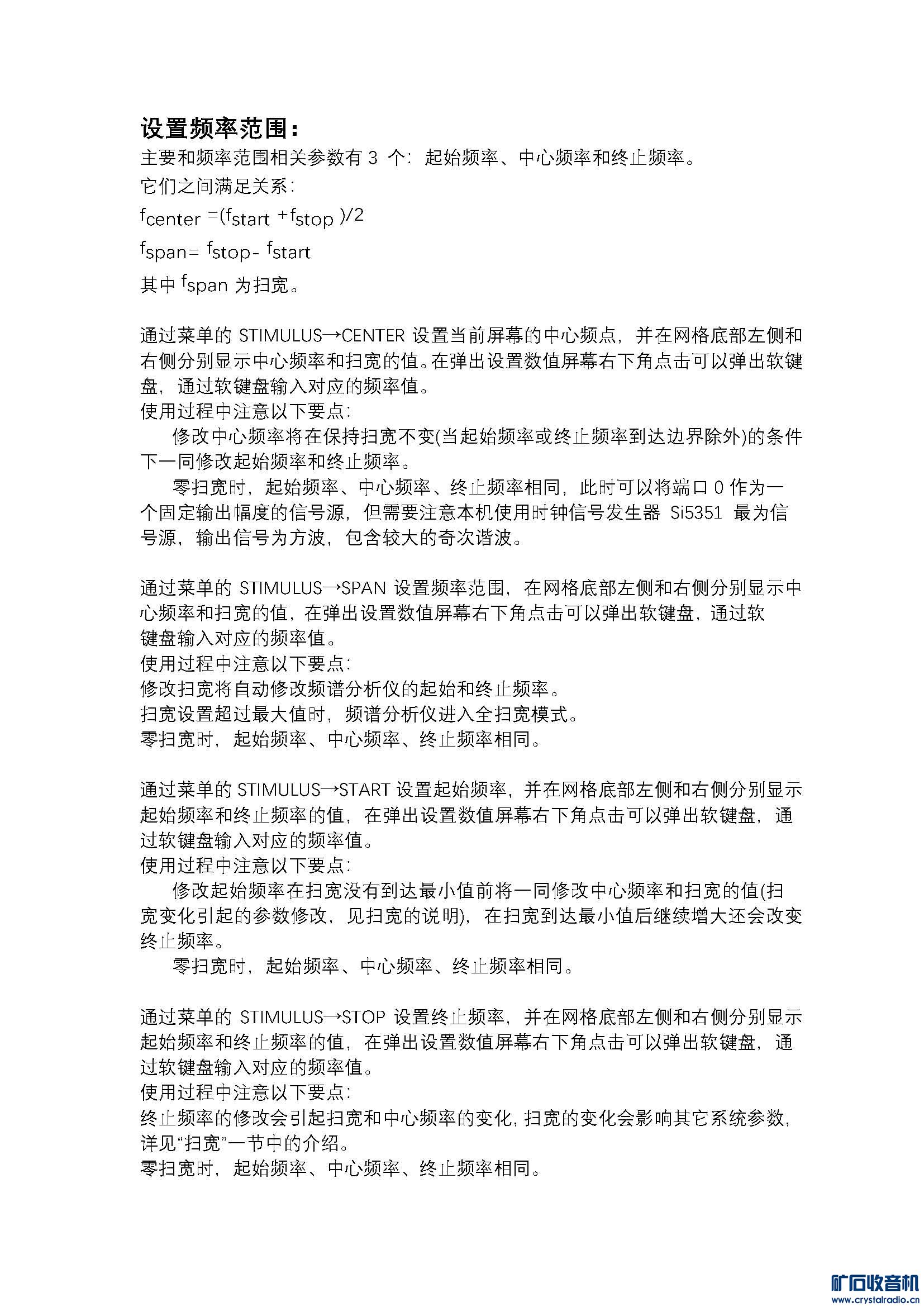

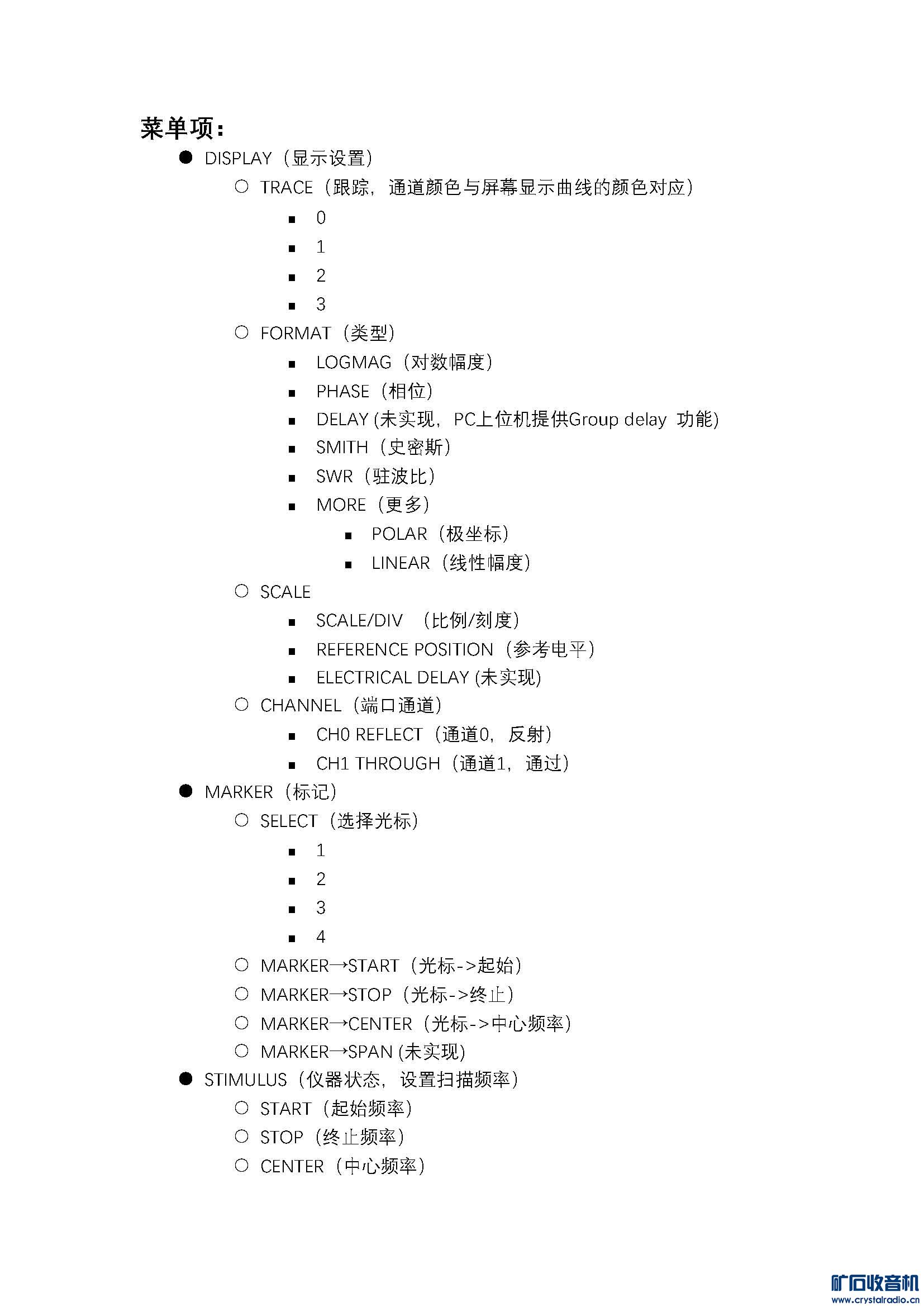

收集的有关资料贴上来朋友们共享：

羌哥

等高手测试分享

值得拥有

关注一下，虽然还看不明白

lanniao

我也买了一个，还不会用，以前这个机器不能测群延迟，现在都有这个功能了

yjmwxwx

http://www.crystalradio.cn/forum.php?mod=viewthread&tid=1877109&extra=&page=1

我以前按照老外这个方案想做个电容表，但是就是测不准，不知道老外具体怎么实现的，国内的光仿制卖钱也不出来给具体讲讲原理。

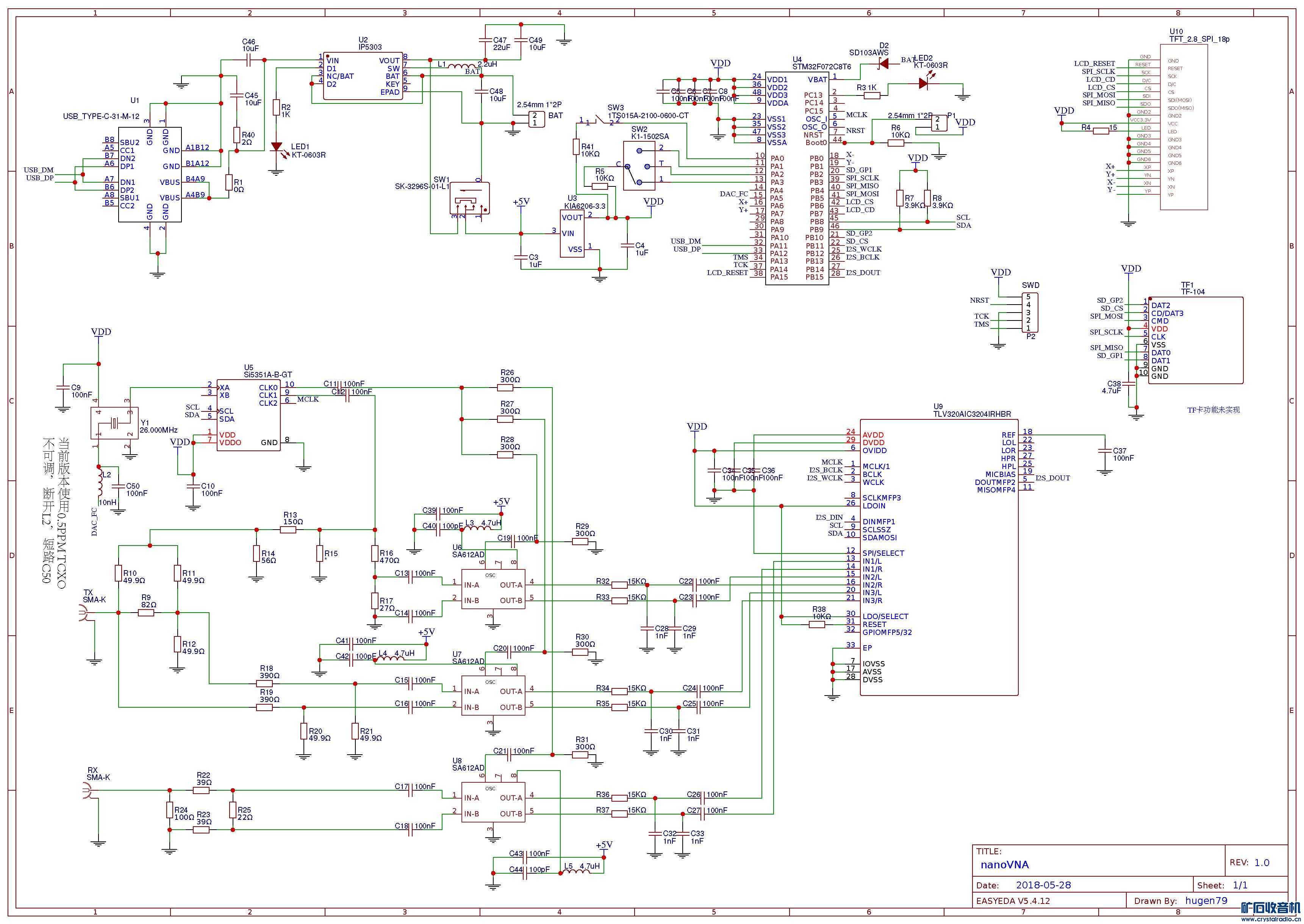

这个东西感觉不如制作晶体管的收音机难，电路就是一个电阻桥分离反射，再变频ADC采集低频信号，单片机里面调用个FFT程序，还有个校准算法，论坛里面能做收音机的老师要是做这个估计很容易。

g13108

请问楼主，你用来测试元件的小电路板在哪儿买的？能否PM购买的网址，谢谢。

pcxwps

这个真的看起来很好玩

mike

yjmwxwx 发表于 2021-4-13 19:29
有本老外写的矢量网络分析仪原理的书不错，就是没中文版，英文版也没找到哪里下载，只有俄语版的下载，搞不 ...

好经验。答主阅读了好多资料，向您学习。

lanniao

yjmwxwx 发表于 2021-4-13 19:29
有本老外写的矢量网络分析仪原理的书不错，就是没中文版，英文版也没找到哪里下载，只有俄语版的下载，搞不 ...

有英语版的也好啊，俄语完全不懂

yjmwxwx

lanniao 发表于 2021-4-14 10:40
有英语版的也好啊，俄语完全不懂

只能自动翻译看了，我用Adobe Acrobat Reader DC转成HTML然后CHROME翻译看，文字翻译比较准确，但是公式不行，公式要对照原版看，英文版找了很久也没找到，我是外行也不懂外语不知道有没有别的这方面中文的书？

文字翻译效果还行



我把HTML格式的传到网盘，

https://disk.yandex.ru/d/pC4oIvpVJBATWw

JHXC

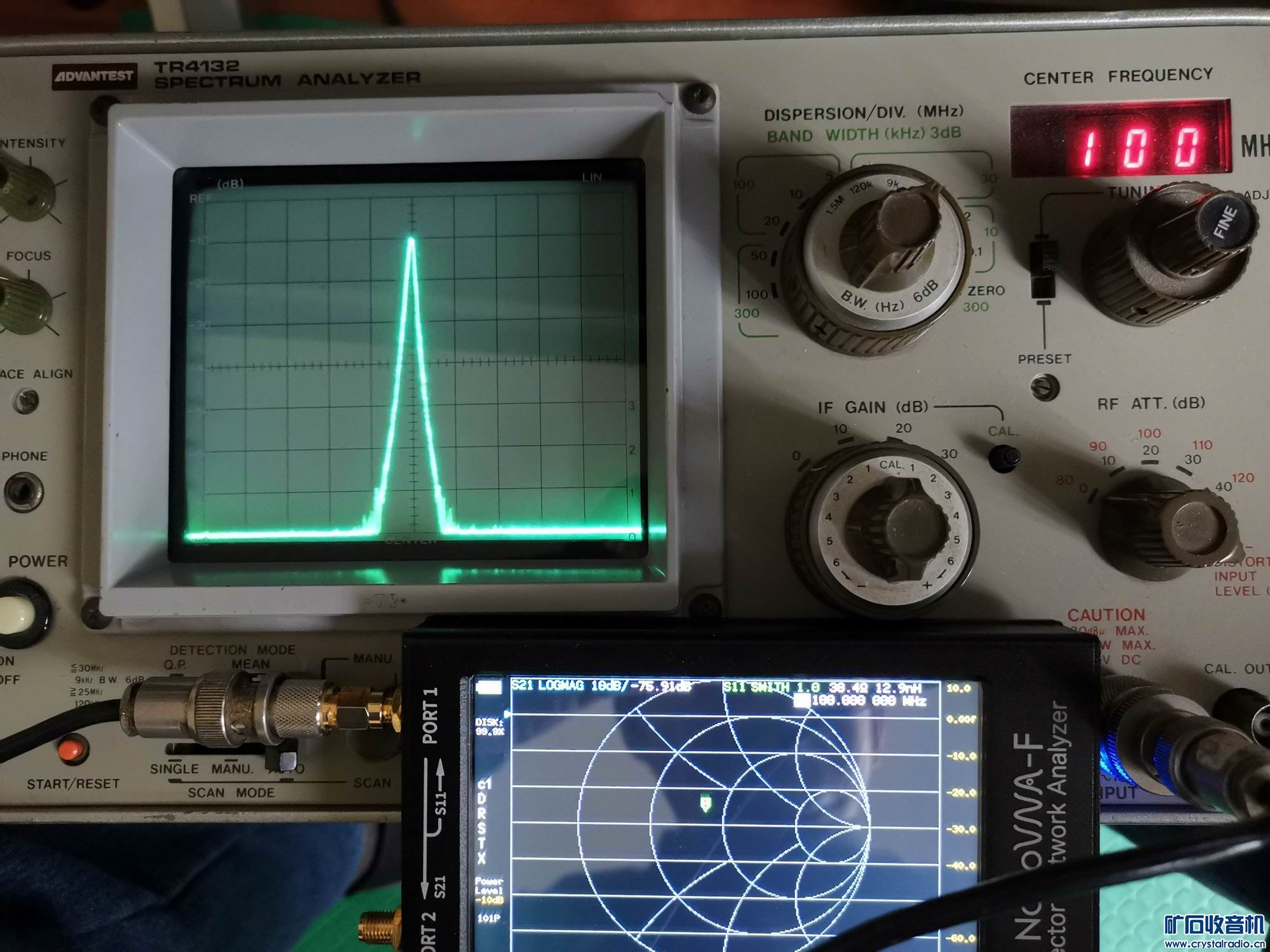

继续试验：信号发生器和简易频谱仪。

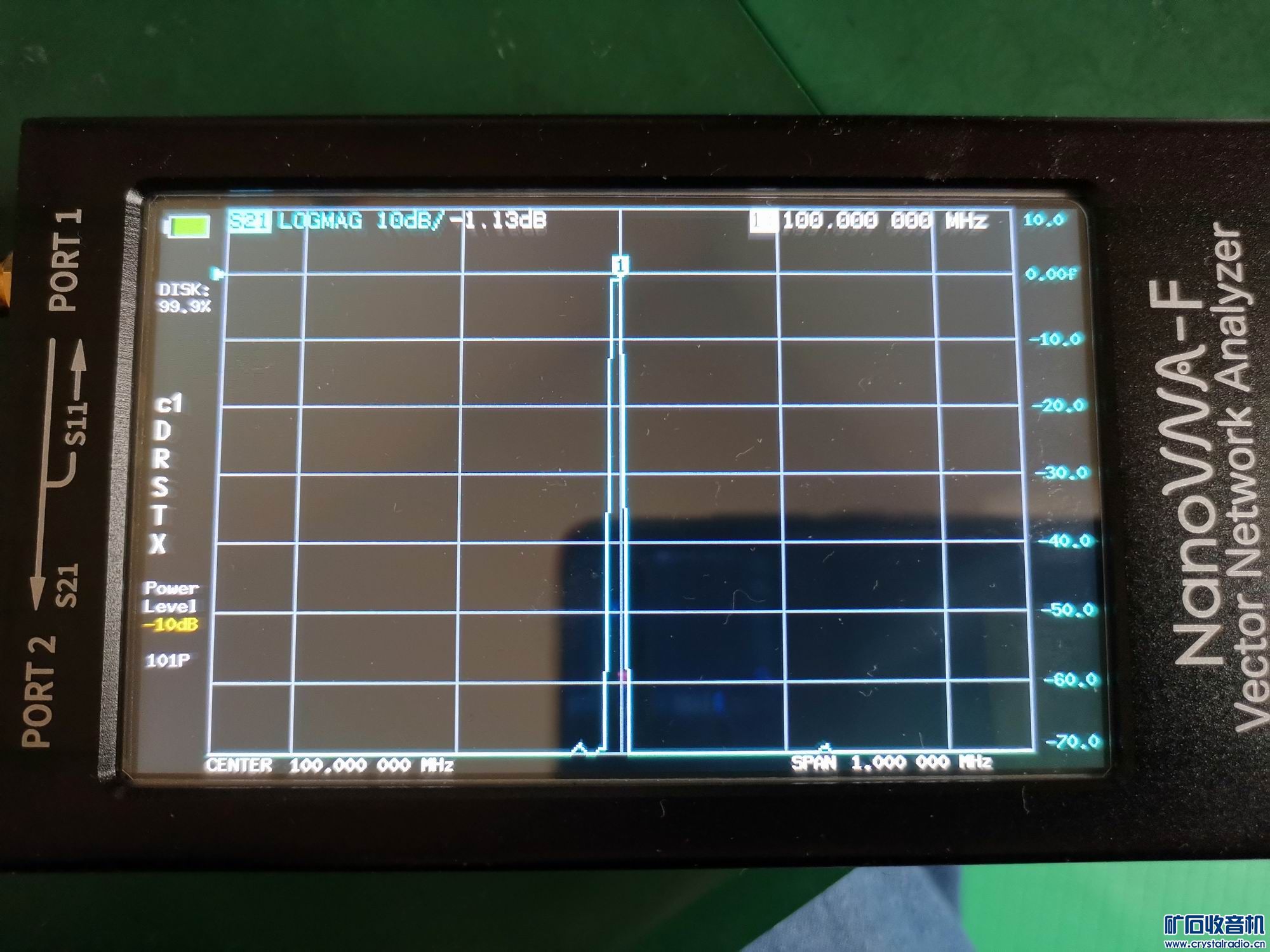

该分析仪可工作在单频状态，因此可作为信号发生器，我这款频率范围为10KHZ-1500MHZ，输出幅值可设置为1dbm、-1dBm、-4dBm、-10dBm。我测试了一下，10KHZ-900KHZ为-10dBm，超过900MHZ只有-20dBm，10KHZ-300KHZ可达0dBm左右，使用时300兆周以上是利用的谐波，注意幅值和干扰。

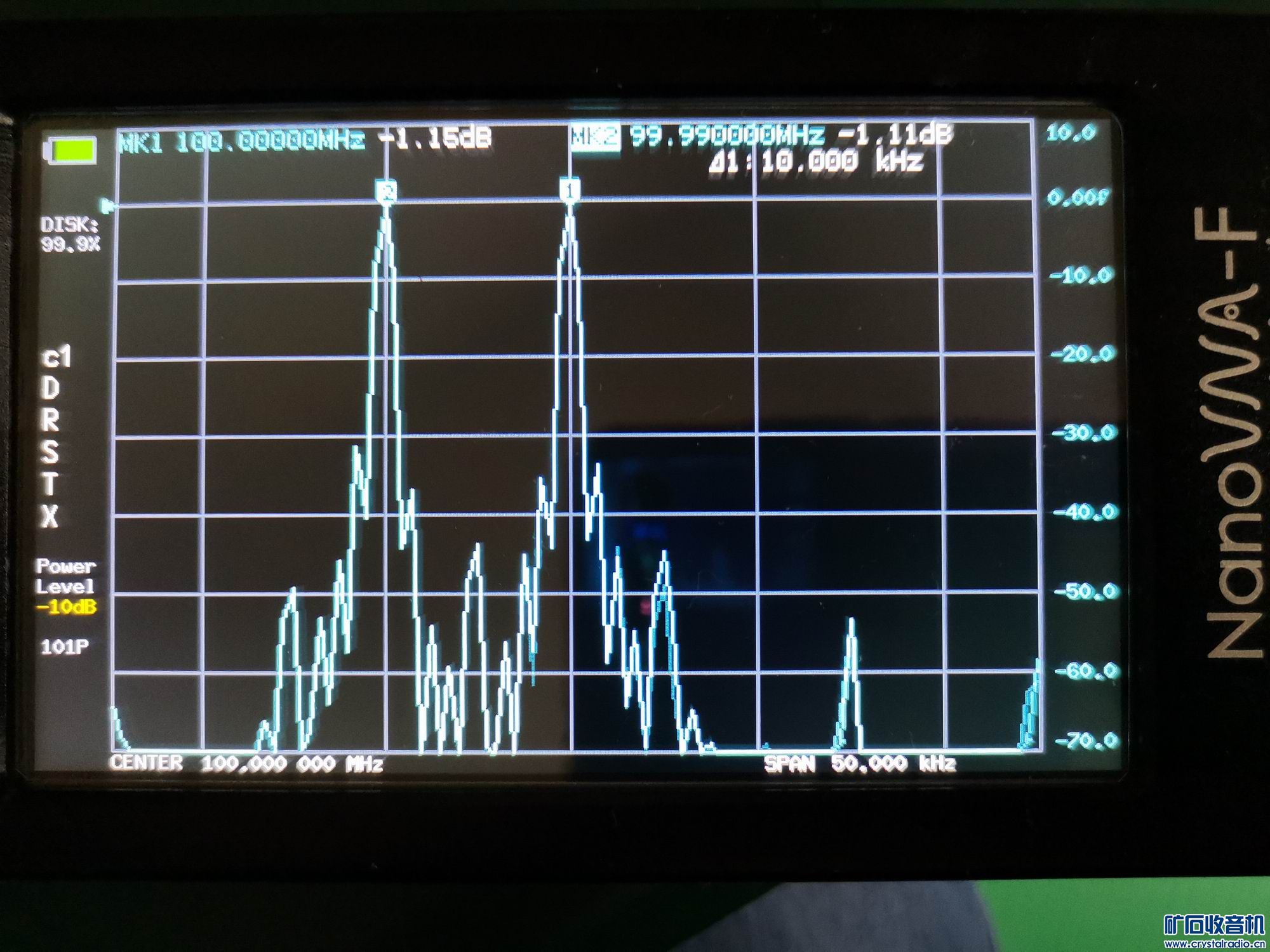

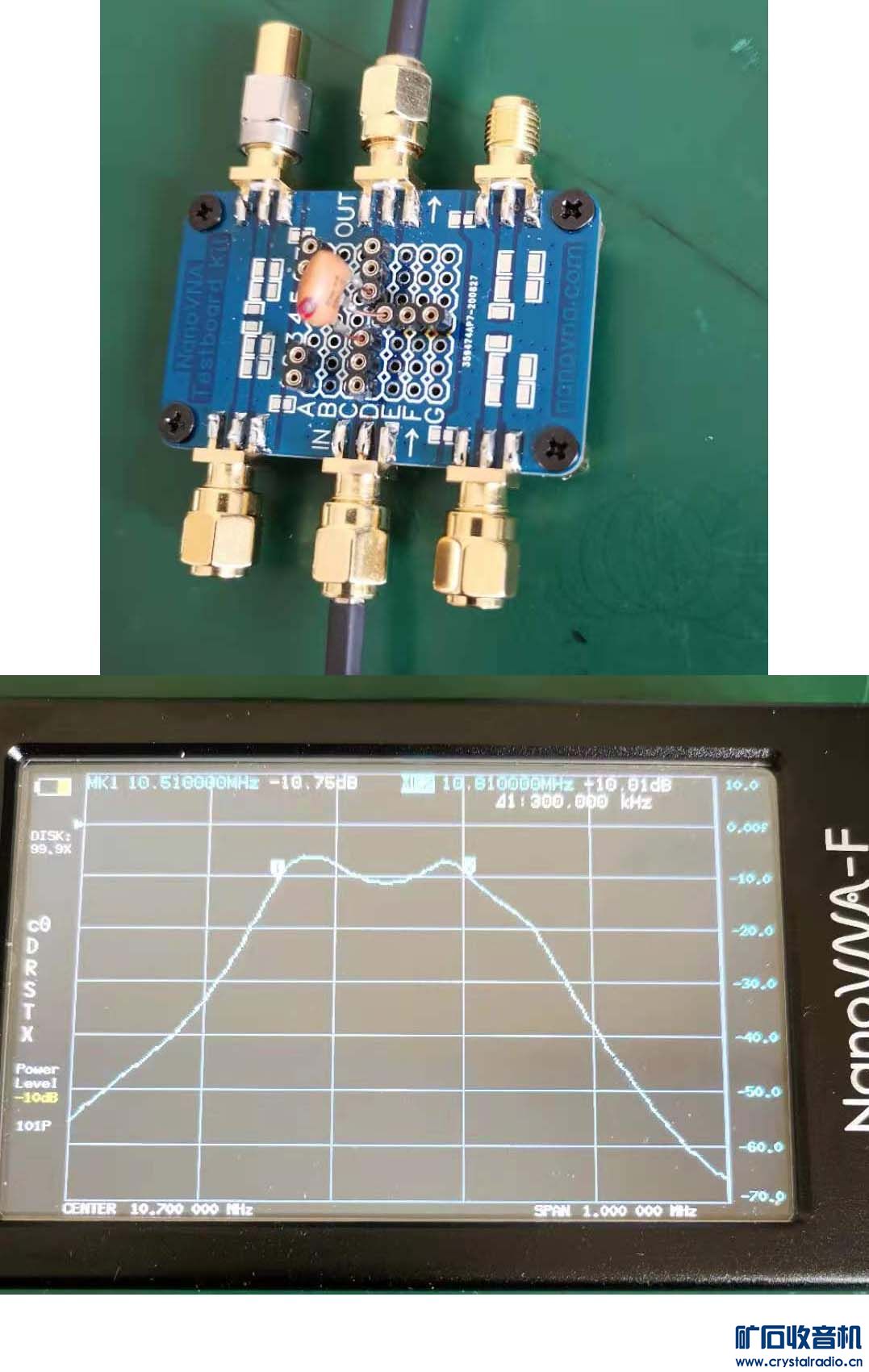

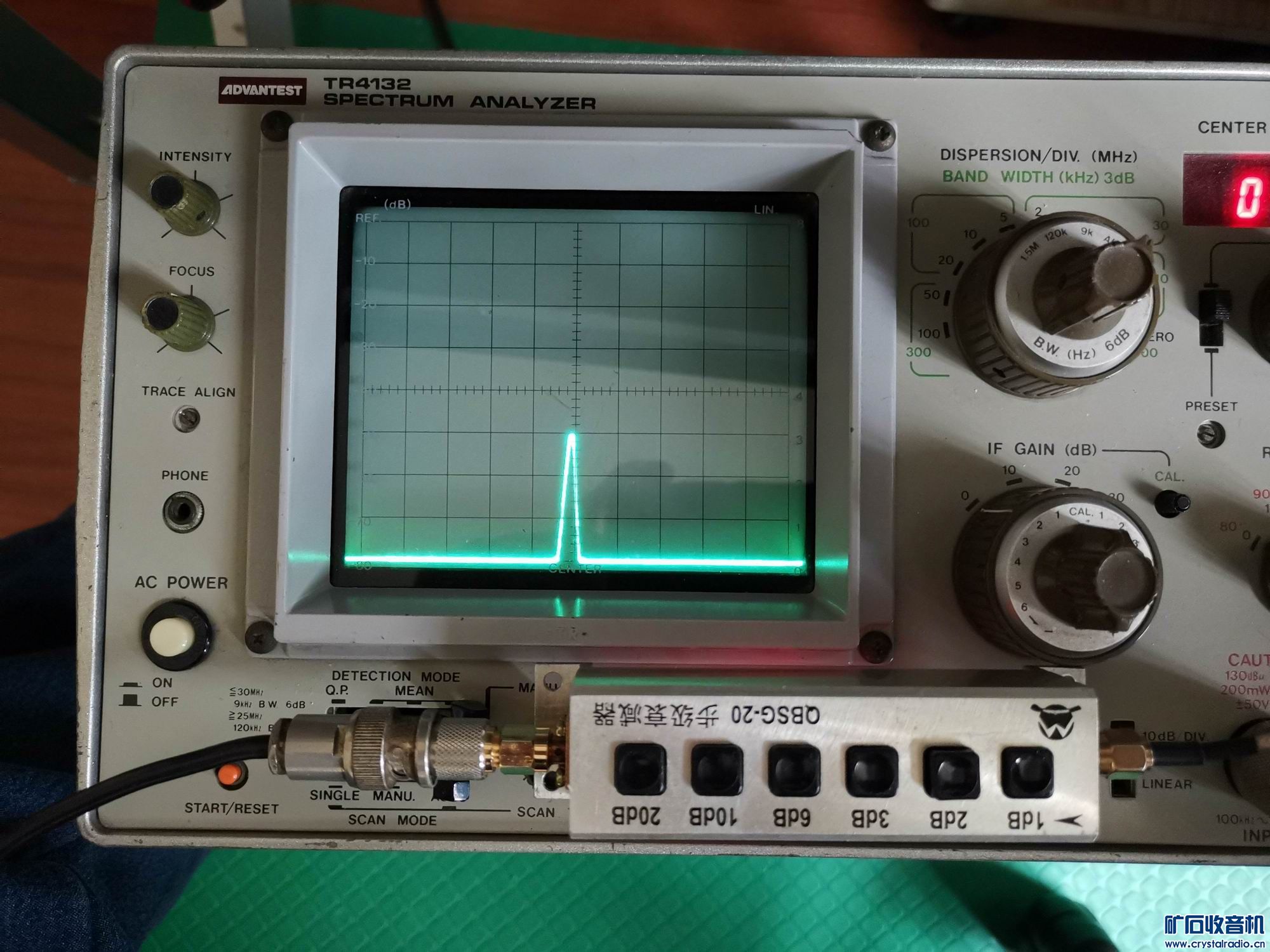

仪器可以全扫、窄扫，窄扫低至1KHZ。作为频谱仪使用时，适合测试稳定性较高的信号；扫频测试时，特别适合窄带滤波器如晶体滤波器的测试。但在作为扫频测试或频谱测试时，需要解决一个问题，仪器内部不带衰减器，如果外接衰减器，分析仪给出的信号就会满足不同的需求，频谱仪的显示就会有更大的动态。比方说，仪器可输出0dBm信号，折合成电压的话，有223.6毫伏，接收机用这么大的信号显然太大了。频谱显示最大也是0dBm，更强的信号就要衰减之后输入。只是高频衰减器价格都比较贵。有一种SMA接口的固定衰减器便宜一点，不同衰减量的可以买几只备用。

频谱测试时，由于机器电路的原因，在比较窄的扫频时，一个信号的谱线显示为两根，超过1MHZ扫频时就合成一根谱线了。对于不是很稳定的信号，谱线会随着扫描的周期晃动，晶振信号就就稳定多了，实用时注意鉴别.........。毕竟是简易频谱，要求不能太高。实践证明，扫频或频谱测试时，给出的频率标志的数值是准确的，给出的相对电平值是可信的，绝对电平值在校准和核对的基础上，也有一定的可信度。

扫频测试、信号发生器、频谱测试这几项功能，爱好者用的比较多，这款分析仪性价比还是比较高的。

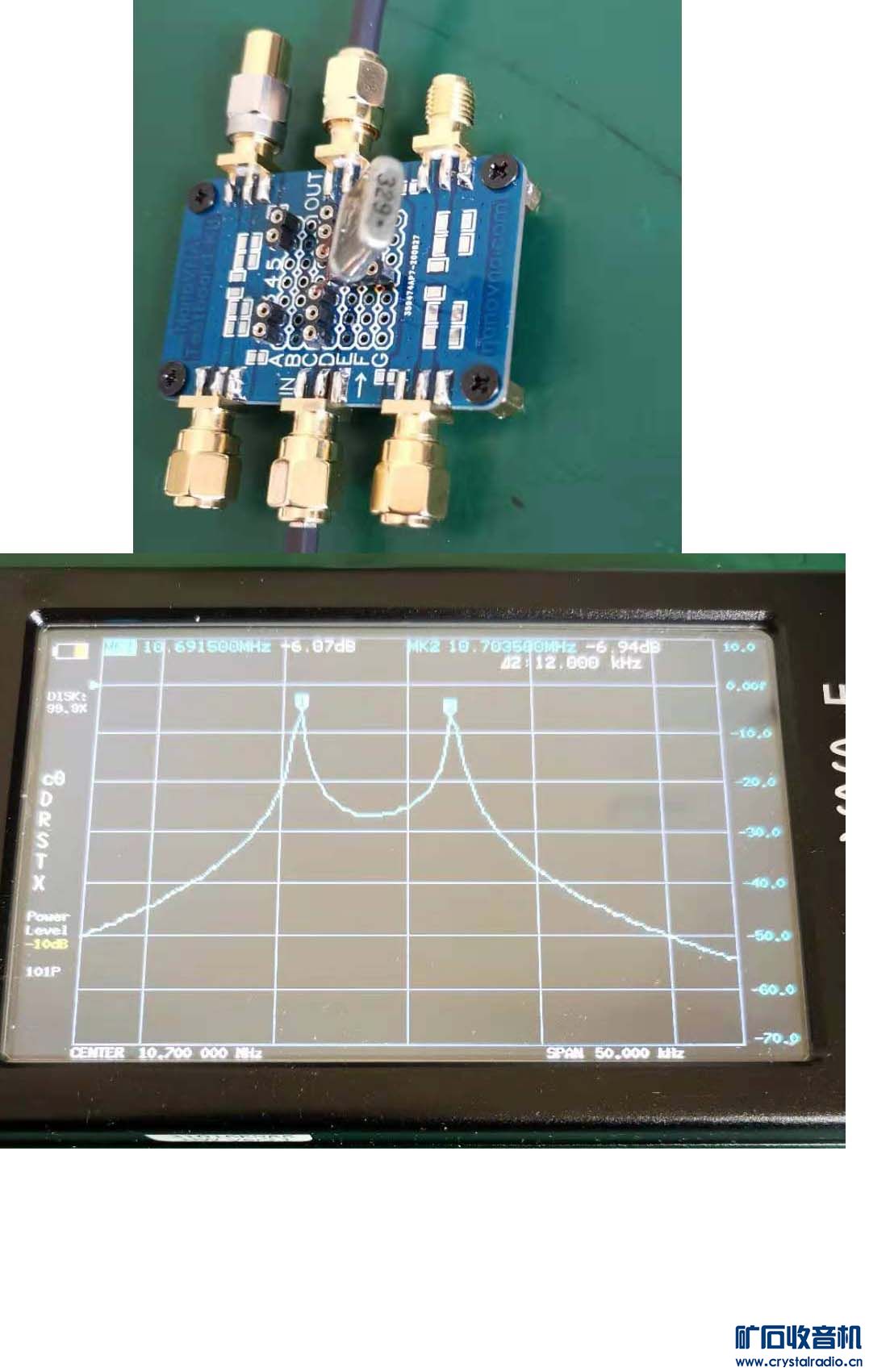

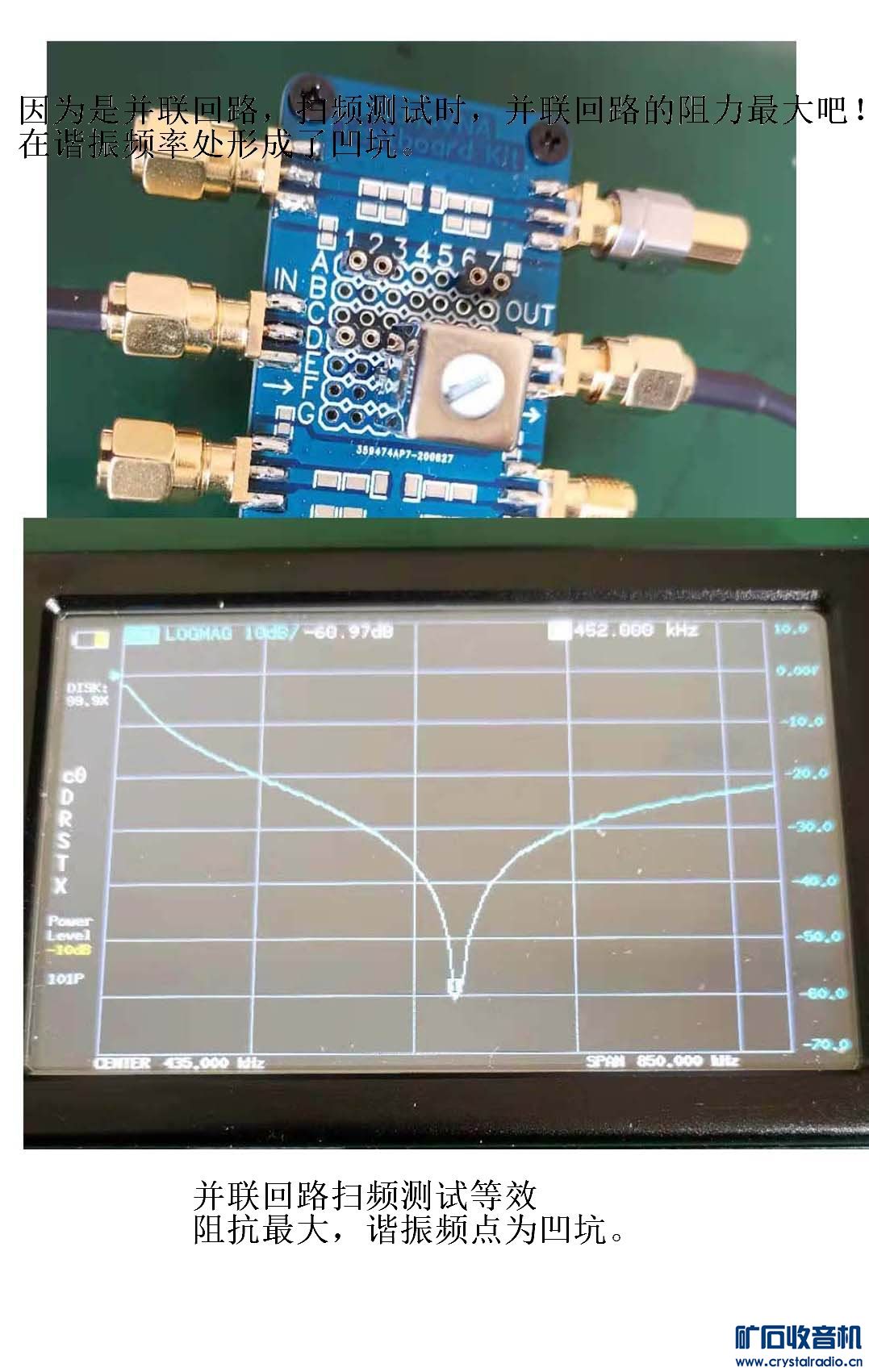

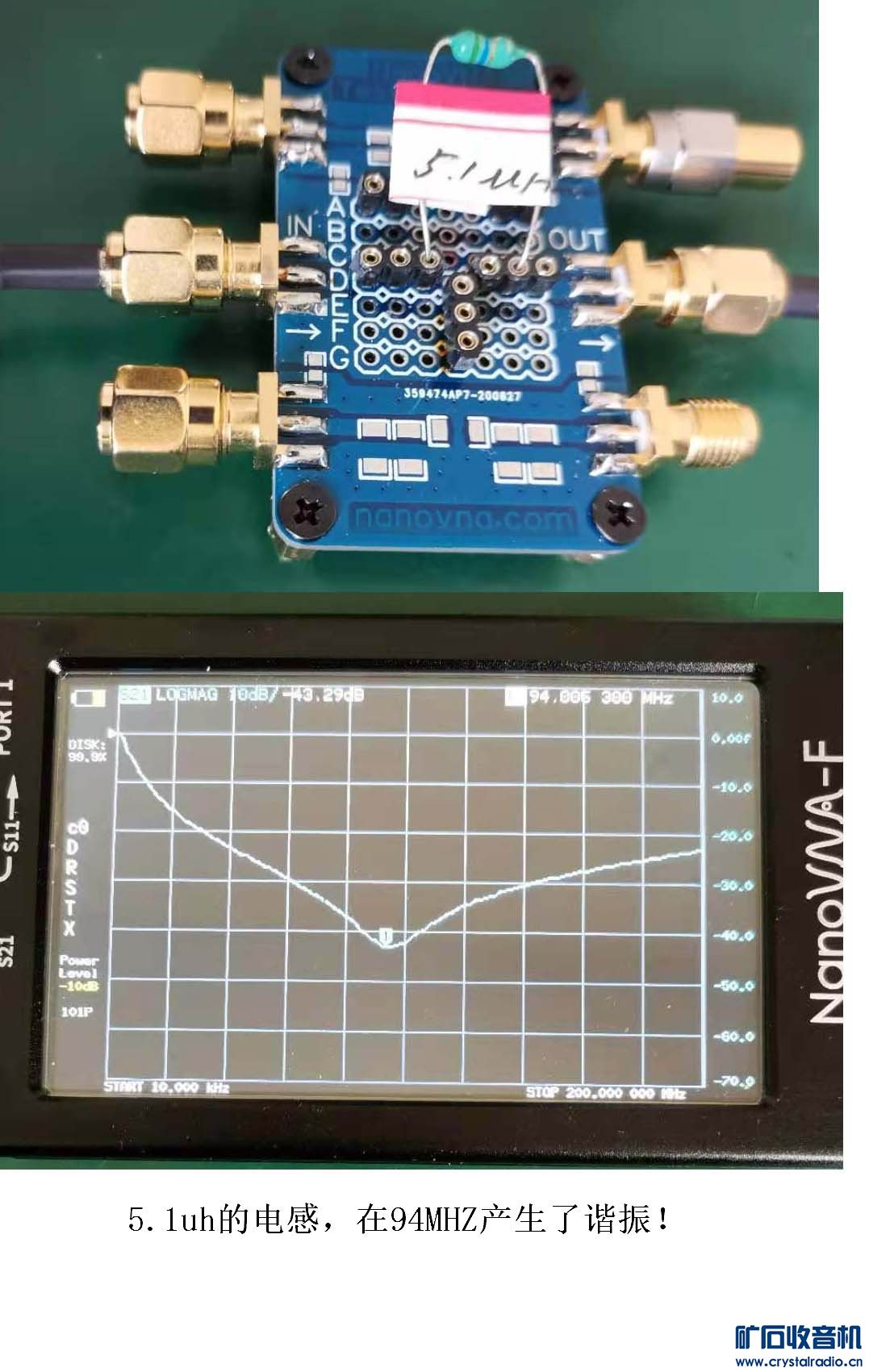

下面贴上一些测试图片，题头的图片用微信转换的，清晰度较差，改用QQ传递要好的多。

lanniao

yjmwxwx 发表于 2021-4-14 11:16
只能自动翻译看了，我用Adobe Acrobat Reader DC转成HTML然后CHROME翻译看，文字翻译比较准确，但是公式 ...

      讲网络分析仪的书很少,Hp的几个产品说明，矢量网络分析仪有取代扫频仪，频谱仪等常用仪器的趋势，大家就不用买昂贵的黑目扫频仪，品相好一点的黑目扫频仪都2000多，前几年我买了一台坏的HP4195A网分才花了1000元，后来修好了，又买了3台HP87510标量网分，都是坏的，也修好了，这些老式的网分做工精美，就是太重，HP4195A，37公斤， HP87510A 25公斤，4195A是一个四端口网分，测试特别麻烦，需要专用探头，他集成了阻抗，频谱，网分等功能，虽然后来修好了，但没有测试配件，几乎没有用，这些老仪器都有个缺点，电解电容漏液，维修特别麻烦，毕竟是95年左右的仪器。所以后来我放弃了买老式HP仪器的想法，虽然他们做工很好

4195

      后来发现了NanoVNA 这个开源网分，源代码，电路图都是公开的，我买了一个成品Nanovna，这个成品VNA用起来也挺麻烦，他为了节省成本，屏幕才3.5寸，操作也很麻烦，不过他有PC端软件，可以控制，后来一些爱好者根据开源资源制作了Nanovna V2， Nanovna-H,Nanovna-F等版本，这个东西简直是玩无线电的射频万用表啊。我一直想找些爱好者，一起也利用开源代码，电路图复制这个nanoVNA, 复制过程可以学习网分原理，PCB如何打样等，完全掌握后，就可以改进他了
