楼主: bxyyhan

Sprint Layout 6.0 的使用教程与经验-第一讲

  [复制链接]

发表于 2015-10-4 16:42:46 来自手机 | 显示全部楼层
好教程,谢谢楼主无私奉献,能细化有实例更好,挺楼主!
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-10-4 17:23:37 来自手机 | 显示全部楼层
老贼贼老 发表于 2015-10-4 16:42
好教程,谢谢楼主无私奉献,能细化有实例更好,挺楼主!

原计划晚上讲第三讲的,现在决定晚上讲第2.5讲。对以前的内容做补充。大家喜欢,以后给大家讲AD。至于99,就不说了,因为太老了,网上有很多,就不浪费大家时间了。
回复 支持 2 反对 0

使用道具 举报


 楼主| 发表于 2015-10-4 17:33:37 来自手机 | 显示全部楼层
f02 发表于 2015-10-4 17:13
谢谢指点。还有,您说的这个加宽导线的操作是系统自动完成的,还是用多边形工具一点点描出来的呢?看楼主 ...

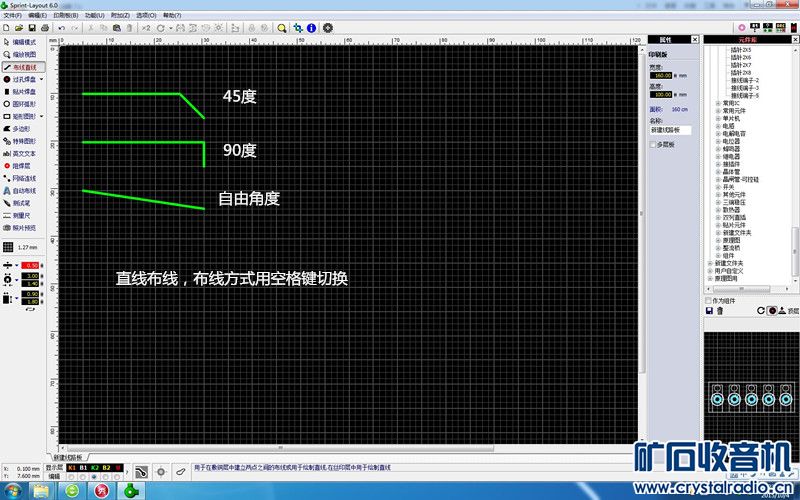

加宽导线是手工绘的,我来告诉你为什么要这么做,大家都知道,因为焊盘的面积很小,所以附着力有限,在进行焊接的时候容易翘起脱落。无论你是手工焊接还是波峰焊。导致产品不良率增加。我的这种布线方法叫岛行布线,是为了加强焊盘的强度。也是音响电路常用的布线方式。至于数字电路,由于线很密而且细,这种方法就不适合了。为了增加强度,就需要实用泪滴焊盘。什么是泪滴焊盘,可以自行百度。
回复 支持 1 反对 0

使用道具 举报

发表于 2015-10-4 17:47:30 | 显示全部楼层
bxyyhan 发表于 2015-10-4 11:51
谢谢大家捧场,晚上开始第三讲。主要是截图修图太费时间,所以慢了些。不知道大家想了解那方面的内容?

楼主画图和我的方法不同,楼主能不能录制个视频?这样截图也方便,有视频基本上是手把手了。
回复 支持 反对

使用道具 举报


发表于 2015-10-4 21:42:45 | 显示全部楼层

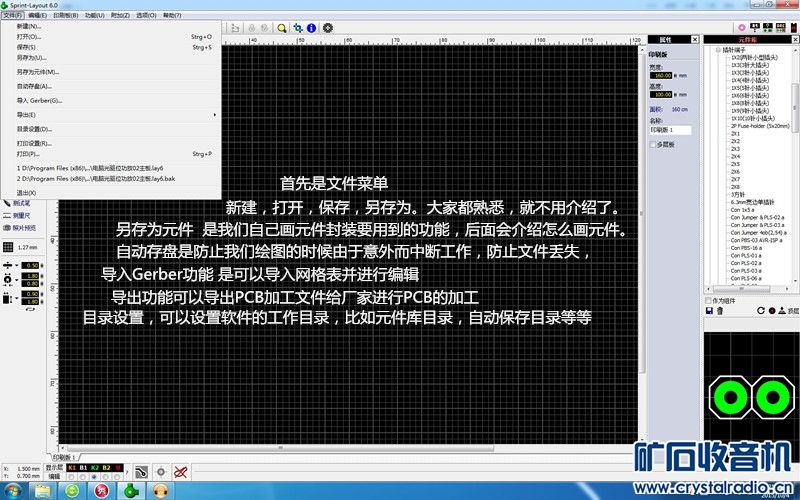

这软件非常好用,现在好多的pcb打样都支持这软件了,即使不支持的厂家,这软件也能导出成光绘格式(Gerber)交给工厂,我都打样好多次了。现在一般我都只用这个软件了。
回复 支持 1 反对 0

使用道具 举报


发表于 2015-10-4 21:49:24 | 显示全部楼层

这个必须顶。。。基础知识普及啊。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-10-5 00:07:13 | 显示全部楼层

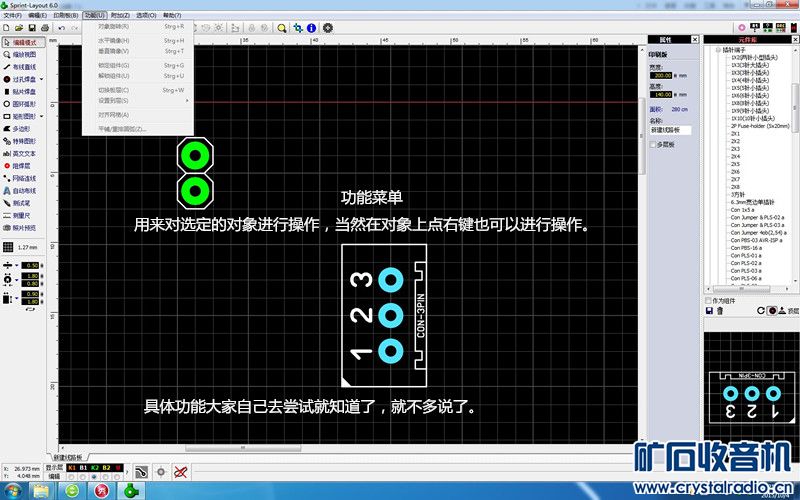

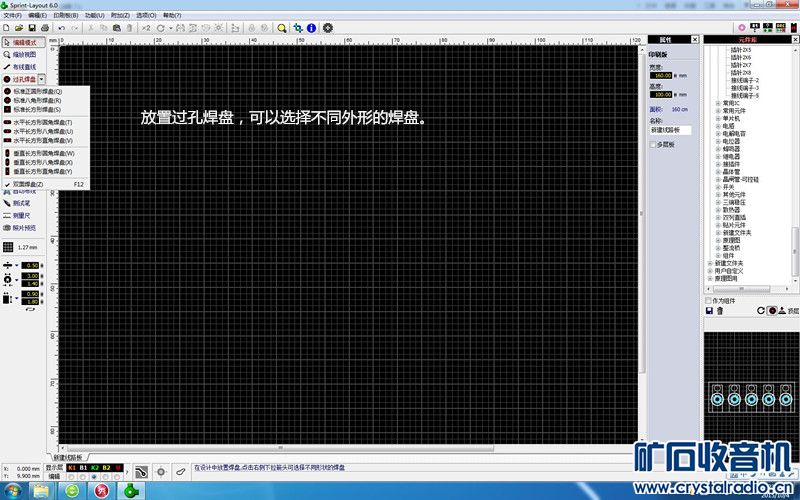

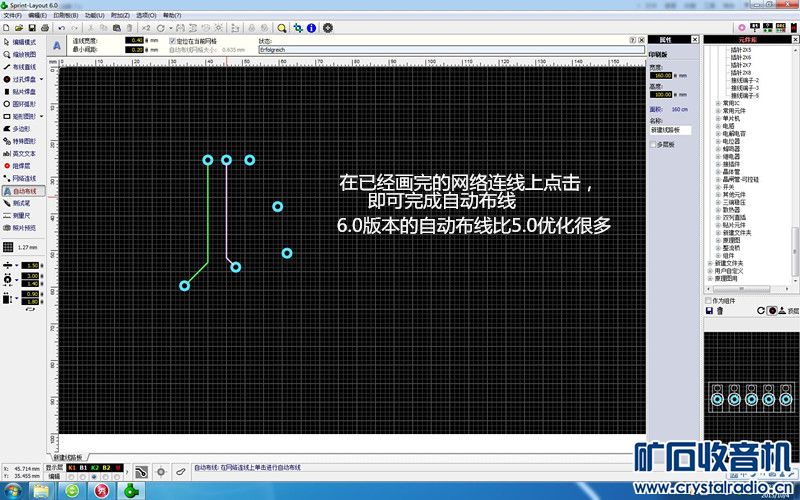

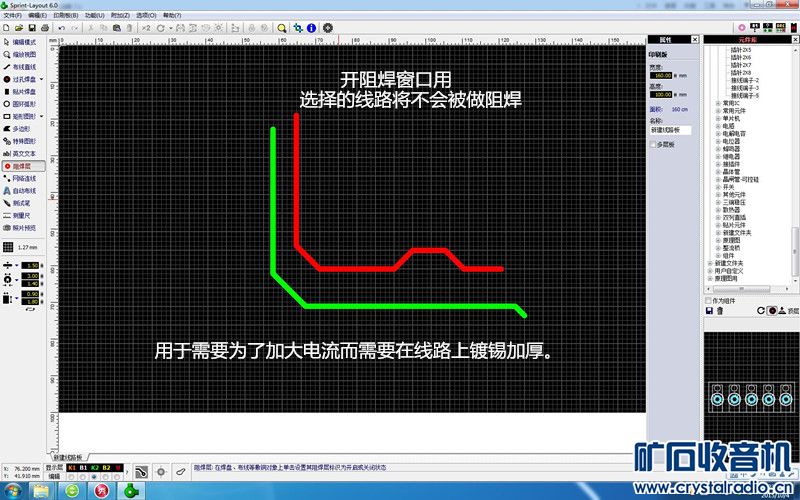

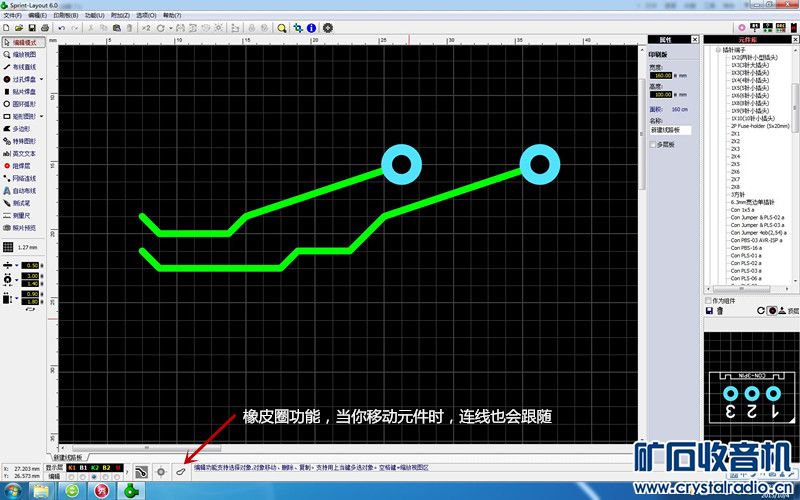

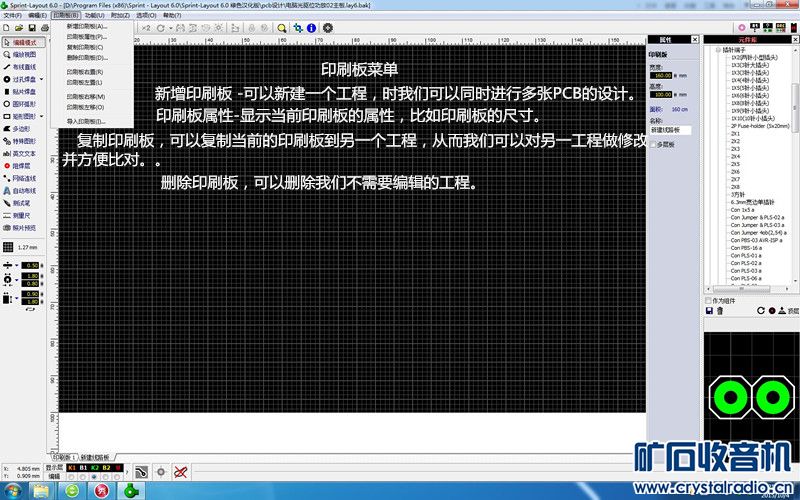

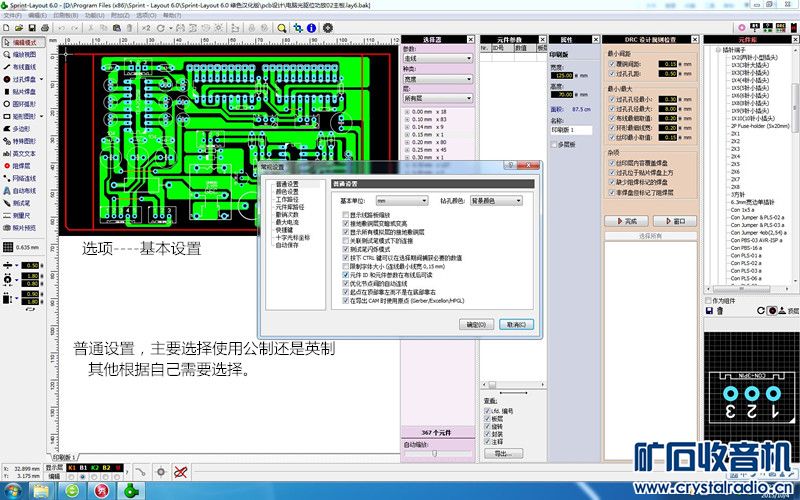

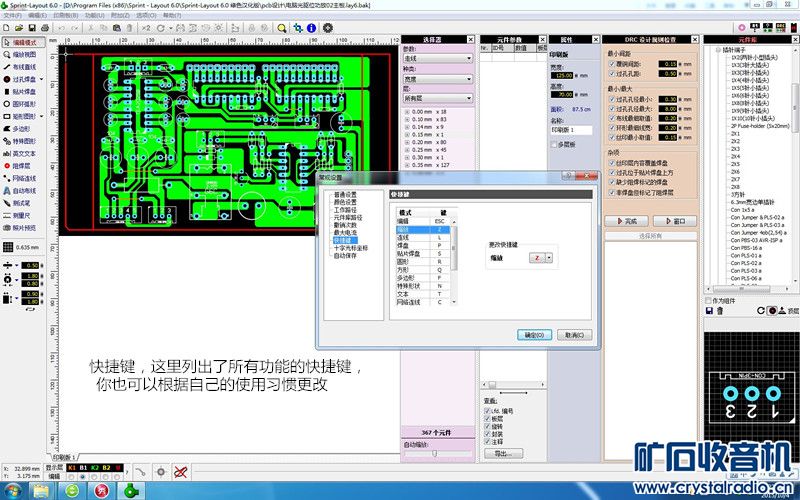

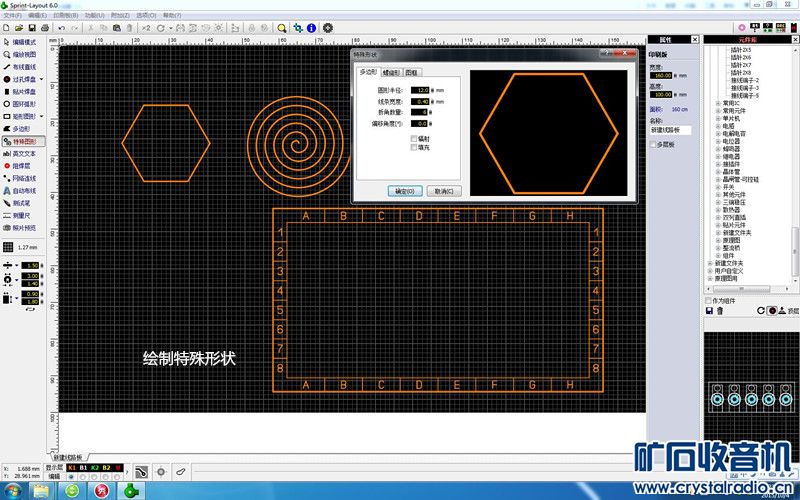

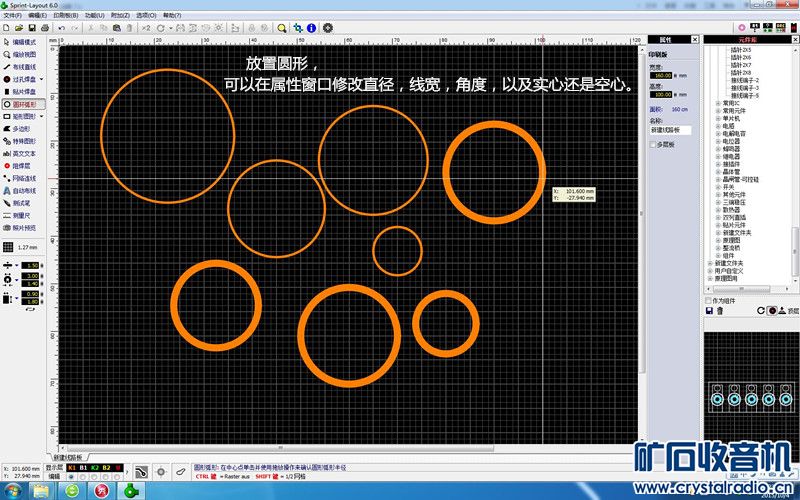

回来晚了,现在开始第2.5讲,对以前的内容做补充,

评分

2

查看全部评分

回复 支持 0 反对 1

使用道具 举报


发表于 2015-10-5 01:04:08 | 显示全部楼层
本帖最后由 deepimpact 于 2015-10-5 01:12 编辑

谢谢楼主无私的奉献,我在认真的听老师讲解,这种普及基础知识的帖子太好了,楼主为矿坛做了件大好事,希望您坚持到全部讲完

评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


发表于 2015-10-5 02:47:51 | 显示全部楼层
楼主辛苦了,这么多的截图,再加上文字说明,非常不容易,为坛友提供好的学习资料。认真学习,并期待接下去的内容。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-10-5 08:34:48 | 显示全部楼层
谢谢大家鼓励,你们的支持就是我的动力。今天晚上讲抄板。先给大家看样东西。
回复 支持 反对

使用道具 举报


发表于 2015-10-5 13:47:53 来自手机 | 显示全部楼层
本帖最后由 a123b 于 2015-10-5 13:49 编辑

请楼主或版主删除掉我在11楼和12楼的回复贴。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-10-6 10:58:04 | 显示全部楼层
现在说一说抄板的方法,
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-10-6 13:07:22 | 显示全部楼层
谢谢大家的鼓励和支持,讲到这里也没什么可讲的了,大家如果有什么不明白的,请留言,我会给大家解答,再次感谢大家。
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2015-10-6 14:14:50 | 显示全部楼层
xinjianghaiya 发表于 2015-10-6 14:02
楼主讲得很仔细,图文并茂,赞一个!
这里有一个问题,电路中各电子元件之间的电气连接是影响布线的关键因 ...

这个软件没有这个功能,因为它不能画原理图,自然无法生成网格表。不过你可以手动画网络连线,来辅助画图。
回复 支持 反对

使用道具 举报


发表于 2015-10-6 14:35:34 | 显示全部楼层
图文并茂,顶这个帖子。
回复 支持 反对

使用道具 举报
