bxyyhan 发表于 2016-3-8 17:10
尽量使用英制尺寸，因为很多元件都是使用英制单位封装，记不住Mil没关系，记住0.254就行，也就是1/10英寸 ...

还有，栅格如果选择mm作单位，许多元件就不能与栅格重合。是不是栅格必须选择mil作单位呢？

求知无足

我理解，这是不是需要两套元件封装系统啊？一套用公制，一套用英制。

bxyyhan

求知无足 发表于 2016-3-8 18:50
我理解，这是不是需要两套元件封装系统啊？一套用公制，一套用英制。

不是，记住都是0.254的整数倍就行了。

bxyyhan

求知无足 发表于 2016-3-8 18:29
请问，焊盘的大小，如何设置呢？

焊盘的大小要考虑2个因素，1，工艺，2，元件引脚尺寸。以脚距2.54的IC来说，单面板的时候可以采用1.8*0.8或2.0*1.0.也就是说焊盘外径大于等于2倍内径。双面板由于有过孔，焊盘外径可以适当缩小，比如1.6*1.0，但外径必须比内径大0.3MM以上，不然工厂无法加工。.如果是自己业余做电路板，建议焊盘大一些，因为要考虑腐蚀的时候侧蚀导致的焊盘变小与钻孔误差问题。过孔的尺寸要考虑板材厚度，一般过孔内径不能小于板材厚度的1/3。

Cachee

这个软件貌似不错啊
经常用PROTEL99SE的路过

求知无足

bxyyhan 发表于 2016-3-8 19:09
不是，记住都是0.254的整数倍就行了。

这些参数，在设计时，需要更改吗？

bxyyhan

求知无足 发表于 2016-3-8 21:12
这些参数，在设计时，需要更改吗？

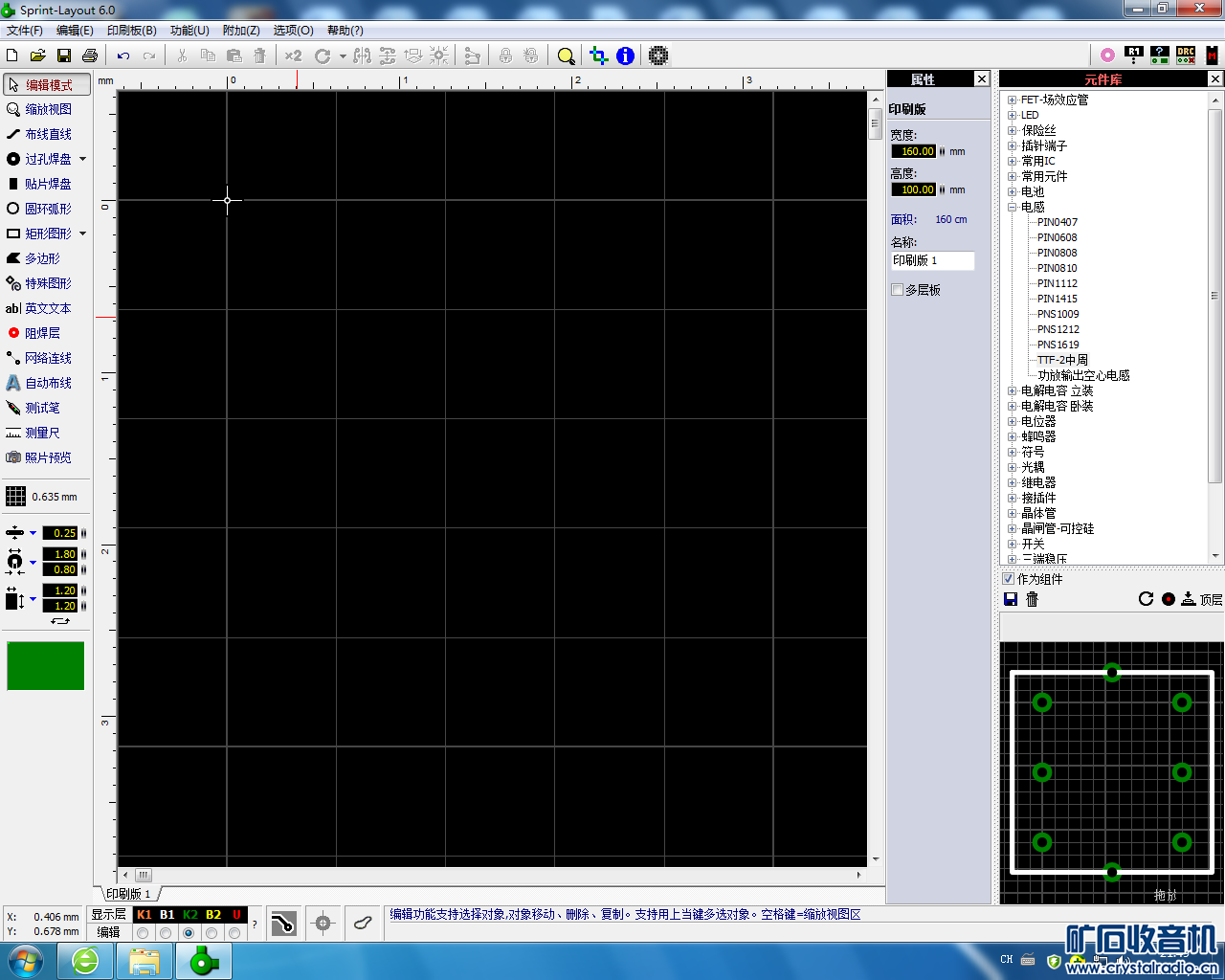

单位用公制，栅格设成0.635是最合适的。

求知无足

我把楼主本帖子里的每一句话，都汇总到一个文件中了。可见，我是认真拜读楼主的坛友之一！

wuyuankun

此软件挺好用的，稍后等我有打印机了，就可以制板。

求知无足

bxyyhan 发表于 2016-3-8 21:29
单位用公制，栅格设成0.635是最合适的。

楼主在帖子中曾经提到：原点重置。请问：原点重置的意义何在呀？

bxyyhan

求知无足 发表于 2016-3-8 21:52
楼主在帖子中曾经提到：原点重置。请问：原点重置的意义何在呀？

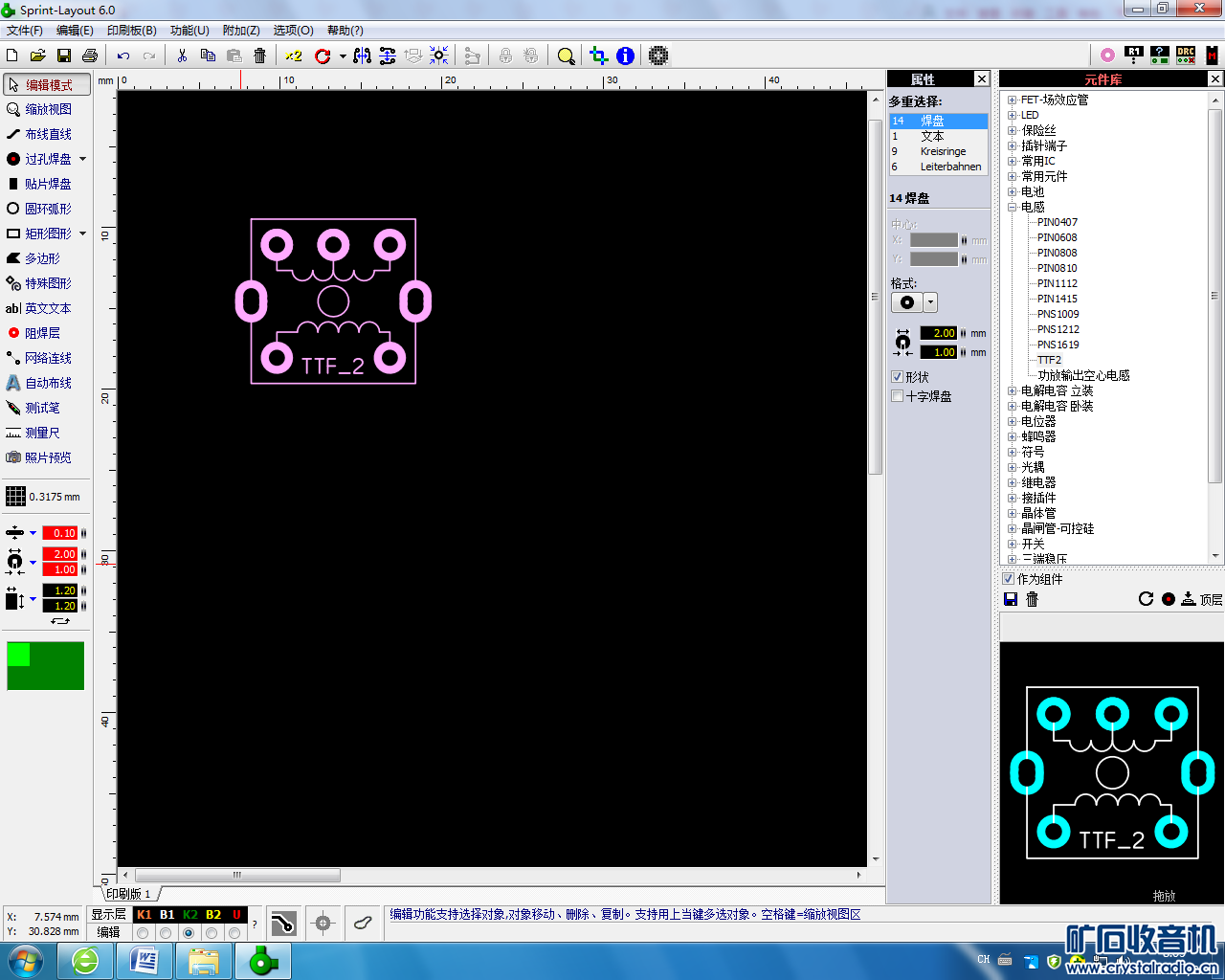

因为软件窗口的是图纸而不是你需要的电路板，你需要在图纸上画出电路板的实际外形尺寸，所以把原点重置是为了方便定位。你用其他软件画电路板也是一样，都需要在图纸上画电路板的外形。

bxyyhan

求知无足 发表于 2016-3-8 21:52
楼主在帖子中曾经提到：原点重置。请问：原点重置的意义何在呀？

你那个中周画得有问题，我给你重画了。

求知无足

bxyyhan 发表于 2016-3-8 22:27
你那个中周画得有问题，我给你重画了。

这个封装出自楼主之手，看上去真的很靓！
我已经把这个封装加入到元件库中。谢谢朋友！

求知无足

bxyyhan 发表于 2016-3-8 22:27
你那个中周画得有问题，我给你重画了。

把图形调小一点，可栅格没有了。

yan工作用

很好的学习资料，元件库的焊盘一般都是用过孔的，这样在工厂单面板做板没问题吧
