r48-2900\zxd2400维修技术交流

seal2008 · 发表于 2015-6-24 11:20:53

jsl555 发表于 2015-6-23 22:26
短路保护变成了限流，改的时候不是改了可调恒流，就是改了过流保护那块。

改过以后，如果短路应该是限流不会烧电源吧，一直没敢试

jsl555 · 发表于 2015-6-24 20:47:30

会限流，不过还是不要试的好。

lixin567606 · 发表于 2015-6-26 10:35:15

进来学习一下

jsl555 · 发表于 2015-7-19 08:28:50

3842经典电路修复一例：电动车充电器，48V三段式充电，标准3842加358电路。插电发现指示灯不亮，电流计显示耗电0，判断保险必断无疑，拆下，目测保险管发黑，更换，按常规串灯泡加电，发现仍然有短路现象，测量开关管6N60短路,找来4N90替换，加电无反应，仔细观察，发现发现开关管限流电阻外皮损伤，测量已经开路，按理这个电阻应该是精密电阻来的，实物却是普通碳膜电阻，并接0.5欧电阻。加电，无反应，测量3842第7脚没有电压，怀疑贴片3842坏，更换，仍然没有电压，测量启动电阻，发现已经开路，更换150K电阻。加电，电压已有输出，功耗在19W及3W跳动。怀疑是间歇振荡，暂停继续研究后再继续修复。两天后，突然想起三段式充电器加电后需要检测输出端电池电压以确定充电方式，由于没有插上电池，功耗跳动电压跳动应为正常现象。

laoxu227 · 发表于 2015-7-30 20:19:48

功率变换电路（DC/DC变换电路）

jsl555 · 发表于 2015-7-31 19:41:03

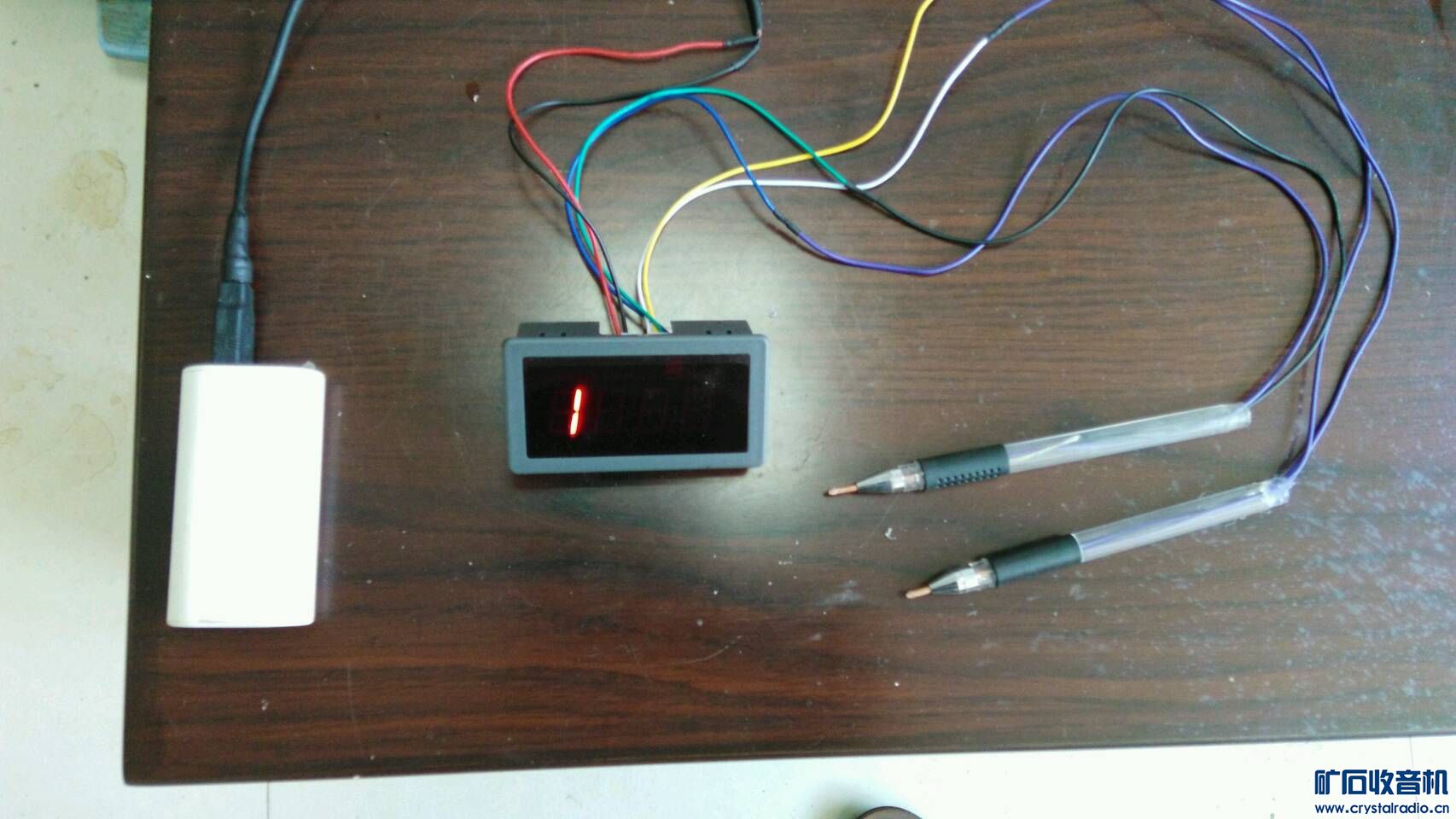

介绍一个查短路的东东

jsl555 · 发表于 2015-8-9 20:06:01

中兴2400维修一例

现象：无输出
拆壳，测量保险已断，按惯例，测量功率因素开关管及周边二极管，查出VT6短路，更换。观察发现整流输出回路VD34处熏黑，一个管脚已经脱落，更换，清除烧毁部分。串接100W灯泡加电，发现灯泡一闪一灭。说明PFC部分没有明显短路，且功率因素部分电路已经工作。
采用汽车逆变器给电源供电，发现几声继电器吸合声后，前后风扇转动。插入市电，10秒钟后ALM灯灭，出现两个绿灯，输出54V正常。

jsl555 · 发表于 2015-8-9 20:08:36

续上图，几个更换的器件位置。

jsl555 · 发表于 2015-8-10 21:43:16

中兴1500维修

现象：无输出
拆壳，测量保险已断，按惯例，测量功率因素开关管及周边二极管，查出VT6短路，更换。串接100W灯泡加电，发现灯泡一闪一灭。说明PFC部分没有明显短路，且功率因素部分电路已经工作。
采用汽车逆变器给电源供电，发现几声继电器吸合声后，前后风扇转动。插入市电，10秒钟后ALM灯灭，出现两个绿灯，输出54V正常。

Zxd2400

现象：无输出，烧保险

查处两个47N60短路，更换成35N60.

Zxd2400

现象：无输出，保险完好。

串灯泡加电，发现灯泡微亮，继电器无吸合。更换小板，现象依旧，说明故障出在PFC部分。查47N60正反结，发现反结电阻异常。顺着查，发现故障在全桥部分，查全桥电阻异常，按常理应该是会炸保险的，不解，于是将全桥及两个47N60拆下，测量找出两个全桥IGBT异常。

jsl555 · 发表于 2015-8-10 22:08:32

从维修这个电源到现在，已经出现三次炸保险及IGBT的情况，怀疑是软故障没有及时发现，这种情况采用三用表很难发现，每次把IGBT全拆下来测量比较麻烦，而特殊的pfc电路又无法给220串灯泡运行。目前没有很好的办法，初步设想两个方案：1、拆除47N60,迫使PFC电路不起作用，然后串灯泡运行。2、才有高电压恒流电源，外加到全桥供电410V处，观察电流与正常值比较，这个办法理论上可行，具体如何操作要等到设备到位后加以验证。

ljjch · 发表于 2015-8-19 23:19:47

留个印。求学中…………

jsl555 · 发表于 2015-8-23 20:10:25

2400 4.3版本，加电不亮灯，继电器不动作。R38开路，r44并接有一稳压二极管，VD36，击穿短路，由于VD36与4.1版不同，查了很久才找到。

yjd189 · 发表于 2015-8-24 15:28:03

感谢楼主分享维修经验！

shi2008 · 发表于 2015-9-7 07:39:25

感谢楼主分享维修经验！天气热，一直没有继续鼓捣，天气凉了抽时间看看。

浮云 · 发表于 2015-9-9 22:18:58

谢谢分享
