edwardseo 发表于 2013-4-9 00:39
看不懂，解释一下好吗。嘿。我是门外汉哪……
或者告诉我基本思想也行，然后告诉我从哪入门，怎么入门 ...

公说公有理婆说婆有理，每个电路都有它的特点。
但我春节刚刚做完的一个6V6单端机，电路没有什么特别的，很容易成功供你参考，是不是好你再听听老烧们的意见。
电路图

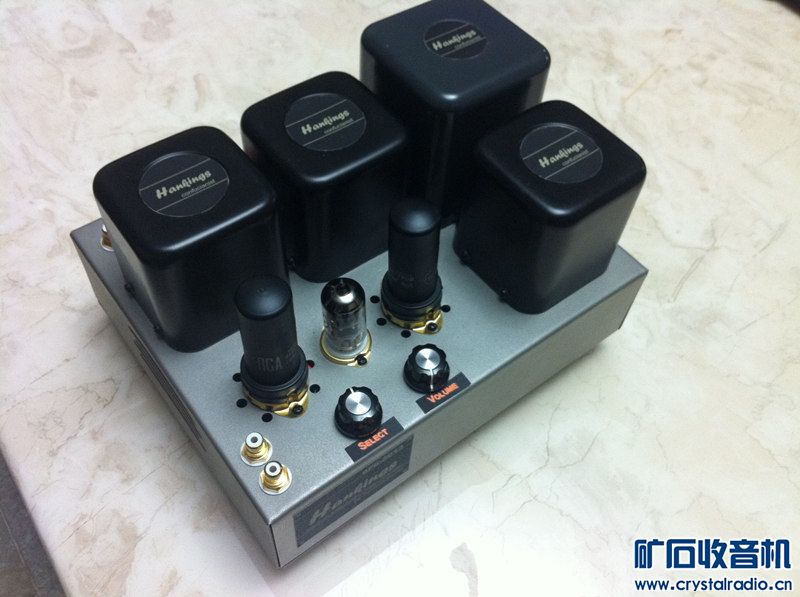

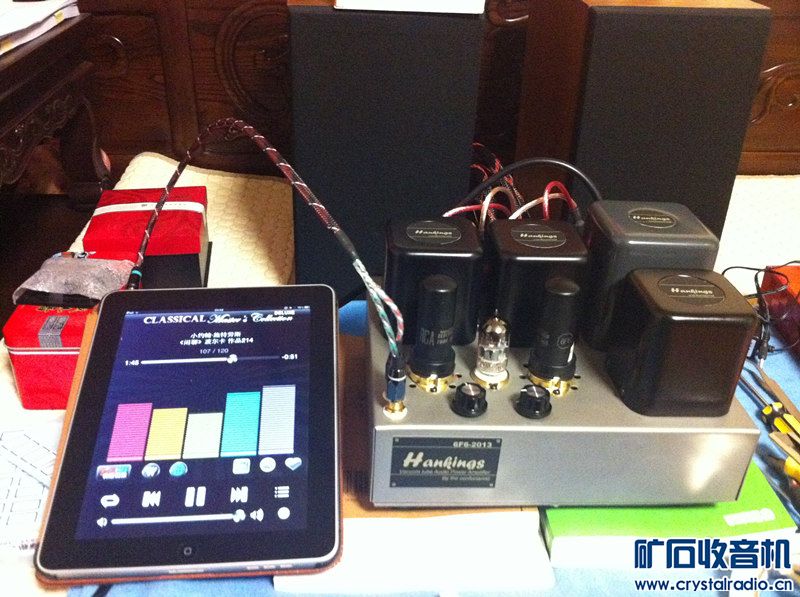

完成机


大小和pad差不多

xtkhnje

edwardseo 发表于 2013-4-9 00:45
明白了，原来6V6推挽是胆整流啊；那就得由易到难啦。
你说，如果我课余时间充足的话，可以一边做胆机一 ...

1、晶体管和单片机什么区别呢

从元件的结构上讲，单片机是由N多个晶体管而组成，所以这个没法明确的说出区别。
一般所说的晶体管我们狭义的理解为二极管，三极管，场管，运放等等，他们属于模拟电路。
单片机内部也是由晶体管构成，外围电路比较简单，上电，时钟，和复位，他就能工作了。复杂的是给他写程序。说玩单片机其实就是玩的汇编。他的用途主要是做一些控制，有I/O接口等，应用灵活。简单的说，你家电视机按遥控器能在屏幕上显示字符出来，比如电视机一开机，显示什么牌子的LOGO啊，等等这些都是靠单片机完成的。

2、有必要全学吗？学业不用考虑的，我在班里中上游吧，抓住课堂时间，我的学习效率很高的。


如果想往编程方面发展，学单片机是你很好的基础。
如果想往电子技术应用和开发方面发展，学模电，数电，以及如何设计，如何画板等等都很有必要。


3、如果全学，新手适合先学哪个好呢？还是舍去其中一个？

上面两个其实都说的很明白了。一个是模电，数电，一个是编程。至于学哪个，一看你想往什么方向发展了，二看你对哪个有兴趣，要学模电的话，从阻容感，二极管，三极管，运放开始，基础要扎实，以后才能分析千变万化的电路。

bg1trk

中庸 发表于 2013-4-9 00:11
嗯，我刚开始的时候都用面包板，后来有点儿熟了就先做几个最小系统板，再做其它东西的时候就往大板上一插 ...

我实际上是被逼到用单片机这条路上的，当初做东西，用模拟、数字电路需要一大堆芯片，有些功能干脆就实现不了。无奈之下才开始学单片机。开始也是面包板插零件，调的差不多了再用PROTEL画板子、腐蚀。

bg1trk

edwardseo 发表于 2013-4-9 12:49
这里用了两次欧姆定律吧？串联电路中电流处处相等，所以都得先求出每种情况下串联电路的电流。然后再根据 ...

这里用了两次欧姆定律吧？串联电路中电流处处相等，所以都得先求出每种情况下串联电路的电流。然后再根据欧姆定律的逆用求R2两端的电压，对不对啊？（记得初中时是这样做的）
1，
当R2输入0V时，R1=R2＝100K欧，电路中R1与R2串联，总电阻为R1＋R2=200K欧,此时I＝U÷R＝300V÷200K欧＝0、0015A，U2＝I×R＝0、0015A×100K＝150V，对不对啊。
2，
当R2输入为1V时，R2＝50K欧，I＝U÷R总＝300V÷150K欧＝0、002A。U2=IR=0.002A×50K欧＝100V，
3，
当R2输入为－1V时，R2＝200K欧，I＝U÷R总＝300V÷300K＝0，001A。U2＝IR＝0，001A×200K欧＝200V。上边说得对不对啊？如果我理解错了，可不要笑我。。。可是，这些数据在右侧已经给了啊。

计算的非常正确。
右侧直接给出了数据，是想更直观些，让你一眼就能看出电压变化，剩下这些计算环节。


输入电压变大，R2两端电压变小。反之，输入电压变小，R2两端电压变大。成反比。明白了，这是在解释电压放大后的倒相呢吧。。。放大后以150V基准电压上下波动，也明白了。原来的自己作出来。。。
我们算的是R2两端的电压，和输出电压有什么关系啊。而且这是交流电的解释，我全用直流的思想，能对吗？这三副图和交流电有关系吗？谢谢。。。

途中R2另一端接地，输出点的电压是对地电压，也就是我们需要的信号电压。这个电压实质上是幅度随时间不断变化的直流电压，也可等效的看做是一个恒定的150V直流电压与一个幅度在正负50V间不断变化的交流电压叠加的产物（交流电压为负50V时，输出电压100V。正50V时，输出电压为200V。）。后面的阻容耦合电路的作用就是将这两个电压分开，取出我们需要的交流电压。
这三幅图实际上表示的是电路在三个特定时刻的工作参数，实际上这些参数是随时间连续变化的。闭上眼睛想一下，一个从+1V到-1V之间随时间连续来回变化的电压是什么样？直流电压不随时间变化，而这个电压不同时刻去测量，它的电压值是不一样的，有时候大、有时候小、有时候是正电压、有时候是负电压。这种实时值按一定规律变化的电压就叫交流电。

xtkhnje

bg1trk 发表于 2013-4-9 15:30
这里用了两次欧姆定律吧？串联电路中电流处处相等，所以都得先求出每种情况下串联电路的电流。然后再根 ...

我正愁如何分析他才能更好的理解呢，

不错，我们分析交流电，其实就是取某一时刻的值来分析，把那个正弦波一个周期看做是N多时间点来看。然后再把这N个时刻对应的电压点连接起来就是一条变化的交流信号。我们这里取了三个时刻，一个是0时刻。输入电压为0V，输出电压为150V。一个是波峰(1/4周期）时刻，输入电压为1V，输出电压为100V。一个是波谷（3/4周期）时刻，输入电压为-1V，输出电压为200V。这个样来分析的。
