土造6位半电池基准（短时实验）

xjw01

washu 发表于 2023-9-21 11:14
4 个 431 串联，由于噪声是随机分布的，所以通常的，串联后整体噪声只有单个的一半，也就是说，假设 431  ...

要不要测一下德姨的 431 来着
========================
十几年前测过的，有的431非常差的，远不如LM317
我的这AZ431，30度左右的温度系数，4个串联后，小于5ppm/度。温度没有测准，测量时，有光辐射、阳光引起的窗台热辐射影响，温度计却在大厅。做较坏估计，也不会超过10ppm/C

第1次，买50个，发现温漂小，后来再买500个。这么多年，也就用了40个左右。

我常用它来测试ADC

34401测量2.5V、5V、7.5V、10V，都是尾数跳1字。4个串联后，峰峰值噪声是约10uV（包括34401的噪声），而且确定小于10uV，大于10uV的话，就有可能观察到跳两字的现象，我未观察到跳2字。
至于说每个AZ431的噪声水平，那就不易测量。我得找一个噪声更低，放大后与之比对。
假定每个AZ431噪声大小相同，那么单个431的噪声确实小于5uV(含34401引入的噪声)
单个AZ431，也测过的，用ADC测的，印象中是小于1uV的(具体多少，忘了，得查一下以前的贴子)，不过，做过平均处理，没有多大参考价值。我测得的噪声比较小的，是碱电池，锂电池没测过。

5free

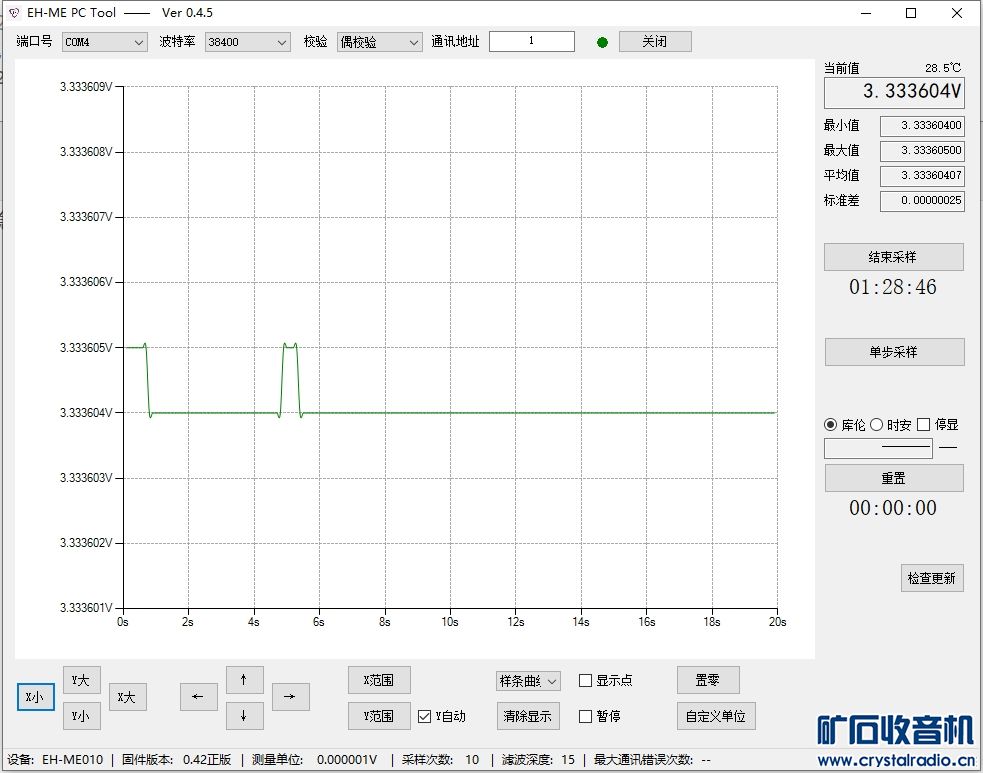

我也搞了个玩

红河310

5free 发表于 2023-9-21 19:35
我也搞了个玩

真准呀一字不差。温度刚刚对上了
我的原温漂4V基本档大概8个PPM，10伏档大些好像有10几PPM。换成399后4V档可能不到3个PPM，10伏档没有测。

5free

红河310 发表于 2023-9-21 20:03
真准呀一字不差。温度刚刚对上了
我的原温漂4V基本档大概8个PPM，10伏档大些好像有10几PPM。换成399 ...

碰巧，现在示数向上漂了，呵呵

xjw01

ADI有一篇pdf文档，AN124，是关于噪声测量的。
他们用月饼盒做了一个噪声测量电路。
还测量了2*1.5V电池，6分钟内，整个系统噪声未超过0.16uV
说明电池的噪声是很小的。

文中使用的参考文献是很古老的。若要仿制，用现代器件可能会更合适。

小鬼头

xjw01 发表于 2023-9-22 08:41
ADI有一篇pdf文档，AN124，是关于噪声测量的。
他们用月饼盒做了一个噪声测量电路。
还测量了2*1.5V电池 ...

led的噪声也比你们玩的基准类器件低

xjw01

小鬼头 发表于 2023-9-22 08:45
led的噪声也比你们玩的基准类器件低

上次和abbey_tom做ad1256实验，印象中：零点噪声在1 uV级别，测电池，噪声基本不变
好像再降低有点难。

我不怎么玩基准，买过一些基准，大多在几ppm/C或几十ppm/C。38hot那边，用高级的基准，温度系数小了10倍以上。

小鬼头

xjw01 发表于 2023-9-22 08:50
上次和abbey_tom做ad1256实验，印象中：零点噪声在1 uV级别，测电池，噪声基本不变
好像再降低有点难 ...

基本上，正向导通的二极管噪声都比较低，反向击穿类器件的噪声通常会比前者高。稳压二极管中，也有噪声很低的，但非常依赖厂家的工艺，大部分会比前者高。

diyaudio论坛有一个实测led等噪声帖子，他所测型号的稳压二极管就有很低的噪声：

https://www.diyaudio.com/community/threads/some-noise-measurements-for-leds-and-zener-diodes.35821/

xjw01

小鬼头 发表于 2023-9-22 08:45
led的噪声也比你们玩的基准类器件低

现在的LED功率大，又贴在铝基板上，按理说噪声更小。
自身贮能大的，噪声小。
比如说，地球公转，动能大，运动受干扰就小。几个已知天体的摄动量是可以计算并修正，修正后，地球公转可以做为精密的时间基准。而且“老化”速度非常慢。在有限的生命面前，日、地、月是不会老化的。
地球自转，动能小，自转的噪声比较大。

这种经验性的判断，也许是有效的。

lidawei1

结面积大的，噪声就低，所以并联多个基准，可以降低噪声。

lidawei1

ad7192很难做到1uv位不跳，ads1256虽然比7192好些，但也做不到。

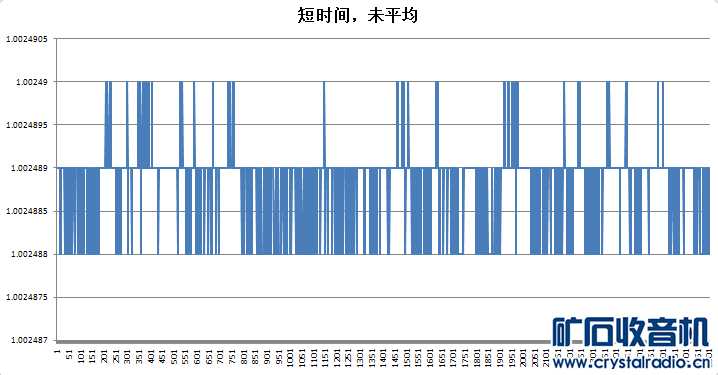

这是ads1256在2.5sps时，20分钟左右的原始数据，可见，有+－1uv的跳动，

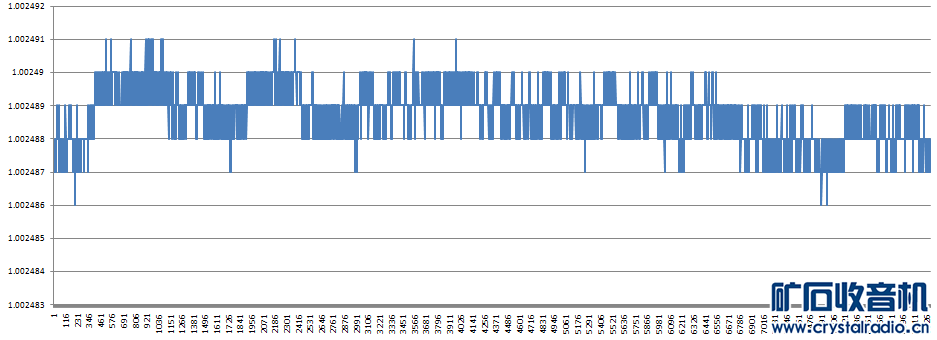

这是连续10小时左右的：

lidawei1

附上ad584和cj431 0.1-10Hz的实测噪声
ad584 10v档，19.2uv（放大80db）

cj431，8uv(放大100db)

washu

xjw01 发表于 2023-9-22 08:41
ADI有一篇pdf文档，AN124，是关于噪声测量的。
他们用月饼盒做了一个噪声测量电路。
还测量了2*1.5V电池 ...

这个就是我以前提到的轮胎 an124，轮胎被 ADI 收购后就成了 ADI an124...

现在可用 ADA4522 来做，比轮胎时代简单很多，有人做了成品卖的 玩鸡肫的基本人手一个。

另外一个难点是鸽子电容，轮胎时代不知道是铝电容品质还是其它问题用了很昂贵的一个威氏 1.3m 液钽电容，现在也买不到（买得到成本也无法承受），但其实小鬼子的铝电容就可以了。

Jambalaya

washu 发表于 2023-9-22 10:17
这个就是我以前提到的轮胎 an124，轮胎被 ADI 收购后就成了 ADI an124...

现在可用 ADA4522 来做，比 ...

你搞这么多黑话黑词，不嫌麻烦啊。

红河310

lidawei1 发表于 2023-9-22 09:37
ad7192很难做到1uv位不跳，ads1256虽然比7192好些，但也做不到。
这是ads1256在2.5sps时，20分钟左右的原 ...

硬件是限定了1微伏不能稳定，所以见到所谓稳定是软件弄来的。但能见到测量电池1微伏的跳变就有对比价值。其他元器件都得不到。
