4.7uF的电解电容，ESR达到5.7Ω，这能用么？

yjmwxwx · 发表于 2023-2-10 01:39:39

disremember 发表于 2023-2-10 01:02
diy综测仪，非常厉害了，点赞！

这种表原理和收音机正交混频差不多，只是频率比收音机低很多，所以要容易做的多，收音机用喇叭播放这个就是用屏幕显示。

tyty54 · 发表于 2023-2-10 07:30:44

海峰发表于 2023-2-9 19:24
电容Q值越大越好， D值越小越好。

电容器的Q值是？能测出吗？

JHXC · 发表于 2023-2-10 09:09:42

tyty54 发表于 2023-2-10 07:30
电容器的Q值是？能测出吗？

电容的Q值为品质因素，D 值为损耗角因素，也叫tan&损耗角。Q值相当于D值的倒数，因此二者是成反比关系的。它们是衡量电容器的主要参数，Q值越高，其损耗越小，效率越高。

电桥就能显示Q值或D值。

washu · 发表于 2023-2-10 10:03:06

tyty54 发表于 2023-2-10 07:30
电容器的Q值是？能测出吗？

可以，用 LCR 表测电容的时候，如果可选，选择 Cs-Q/Cp-Q 即可。

一些 LCR 表不可选此组合，亦可用 Ls-Q/Lp-Q 组合去看 Q 值。

不过一般都用 D 值描述电容而不用 Q 值，是为了避免下面这个尴尬

w6955 · 发表于 2023-2-10 11:20:23

bis 发表于 2023-2-10 00:40
不，遇到很多干涸的电解电容，用电容表测试容量并没有下降，也没有漏电，只有用电桥测D值才能把坏电容抓 ...

加个直流电压看看

海峰 · 发表于 2023-2-12 10:33:12

washu 发表于 2023-2-10 10:03
可以，用 LCR 表测电容的时候，如果可选，选择 Cs-Q/Cp-Q 即可。

一些 LCR 表不可选此组合，亦可用 Ls ...

不过一般都用 D 值描述电容而不用 Q 值，是为了避免下面这个尴尬

D 值为0的尴尬？

washu · 发表于 2023-2-12 10:55:50

海峰发表于 2023-2-12 10:33
D 值为0的尴尬？

是啊，Q 值是 D 值的倒数，D=0 怎么办

当然其实 D 值不可能是 0，遇到这个情况是因为超出仪器设计能力了，具体到上面的荔枝，有另一个方法可以探知该电容真实 D 值：

我们知道 DF=X/R，当前测试激励 7.8kHZ、电容量 100.041nF，电抗 Xc=203.9612 欧姆，因此 DF=0.00091/203.9612 = 0.00000446

为此我还请裙里大佬用安捷伦的 4980 测试过该电容，确实结果是 0.000045 左右

而且人家还能测出 Q 值是 22 万多。但问题是，人家有安捷伦 4980 我没有啊，我只有这个国产的 2819

你测 D 值好歹给你一个全零，Q 值就 OL 了

因为 2819 的 D 值、Q 值范围只有那么点，不像人家 4980 能测到那么多：

别以为国产的 2819 差，对比小日本的，你更加不愿意用它测电容 Q 值

海峰 · 发表于 2023-2-12 11:09:02

古渡发表于 2023-2-7 15:33
最近这几年，有一种高压（220v)小容量工频电解，100千赫下测试其ESR值很大，但能用，常用在USB充电器的高压 ...

这种高压（220v)小容量工频电解，100千赫下测试其ESR值很大

究竟多大，测过吗？

w6955 · 发表于 2023-2-12 11:10:24

washu 发表于 2023-2-12 10:55
是啊，Q 值是 D 值的倒数，D=0 怎么办

当然其实 D 值不可能是 0，遇到这个情况是因为超出仪器 ...

频率增加到500K就不信他能顶的住？

海峰 · 发表于 2023-2-12 11:13:56

washu 发表于 2023-2-10 10:03
可以，用 LCR 表测电容的时候，如果可选，选择 Cs-Q/Cp-Q 即可。

一些 LCR 表不可选此组合，亦可用 Ls ...

大神，用你的数字电桥测试一个4.7uF的电解电容，在100Hz 120Hz 100KHz的ESR值可好。

jjgg126 · 发表于 2023-2-12 12:25:04

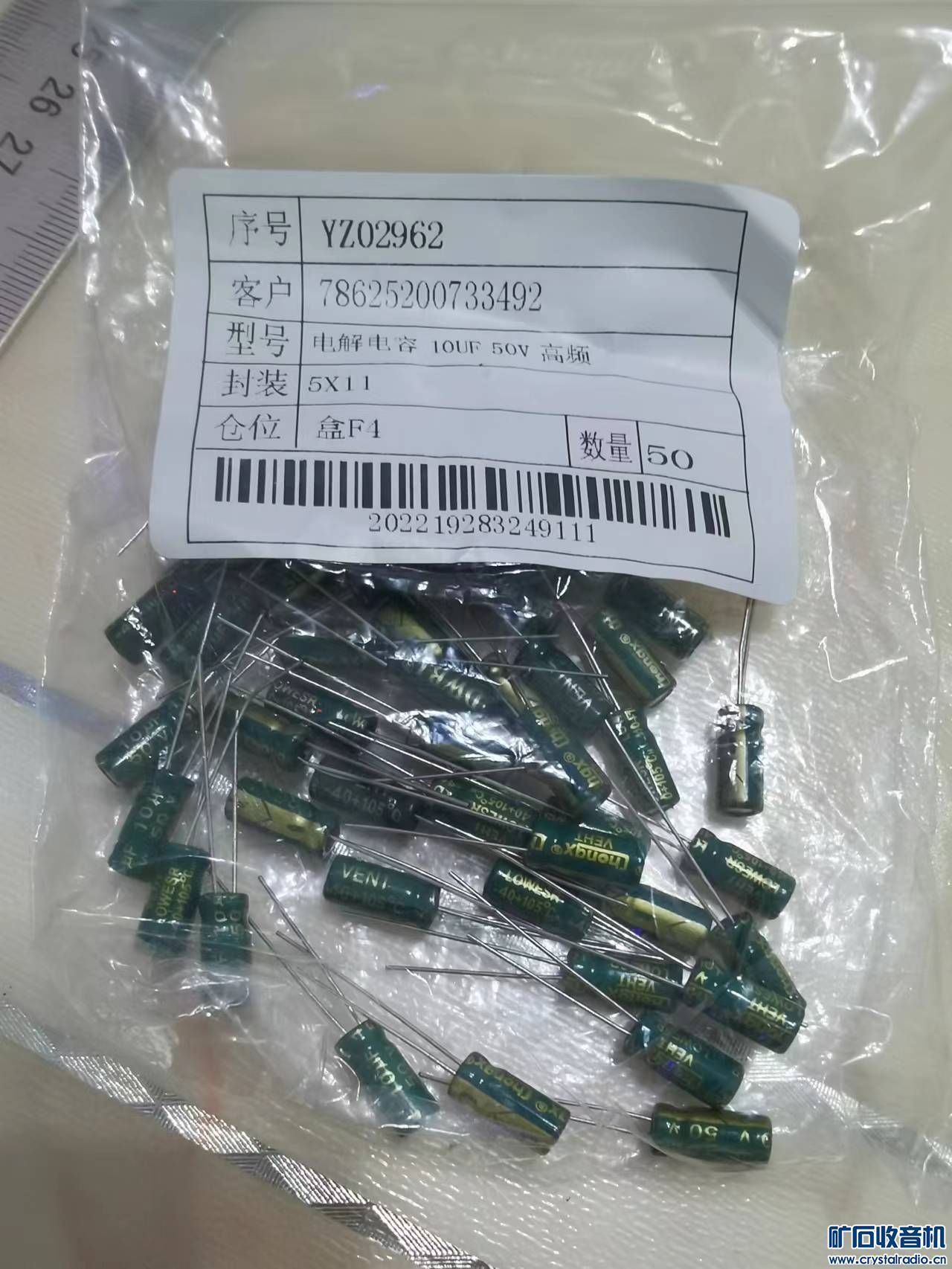

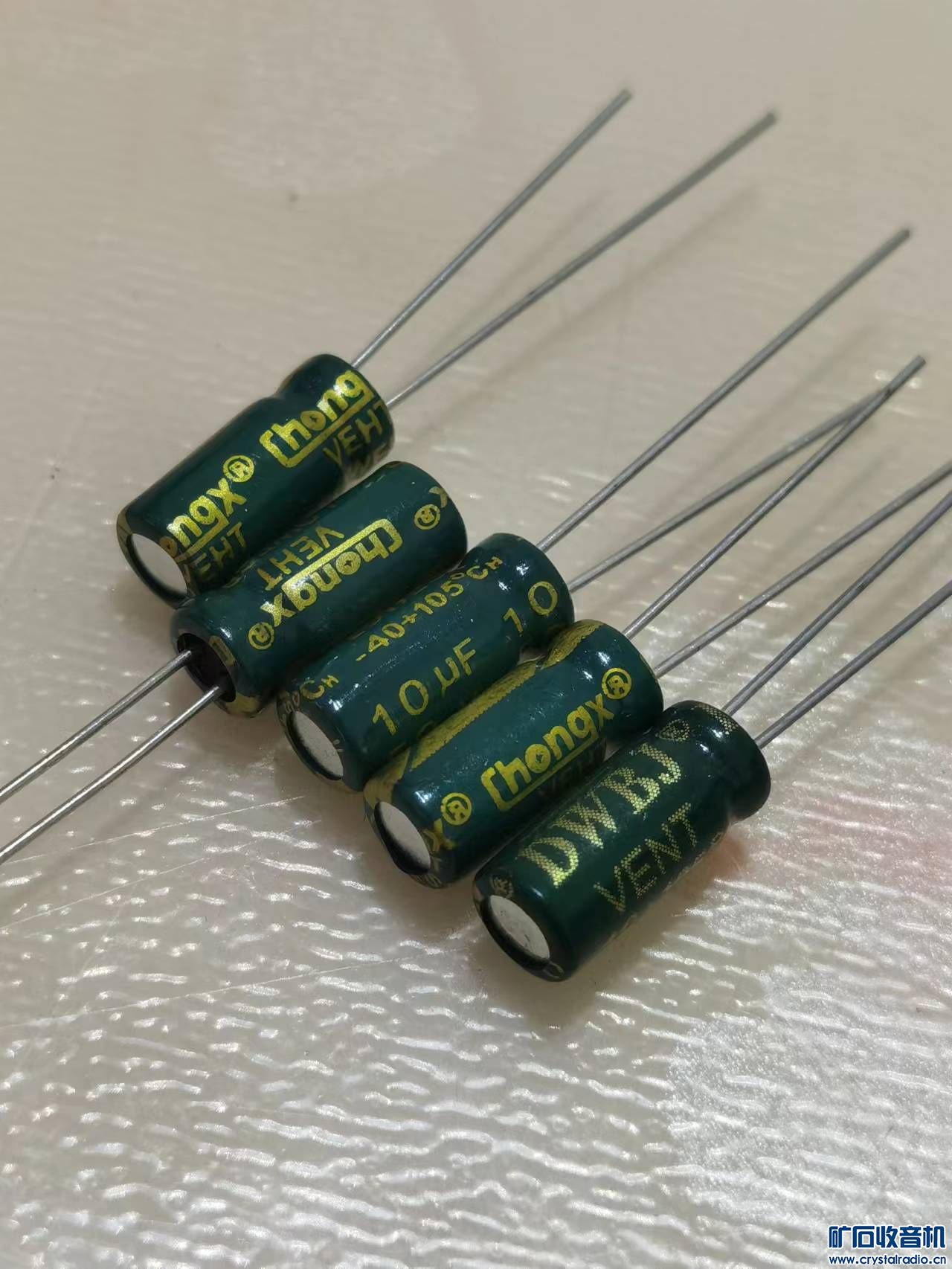

请测测高频电解电容和低频电容的区别


washu · 发表于 2023-2-12 12:34:04

w6955 发表于 2023-2-12 11:10
频率增加到500K就不信他能顶的住？

这个 2819 自己顶不住

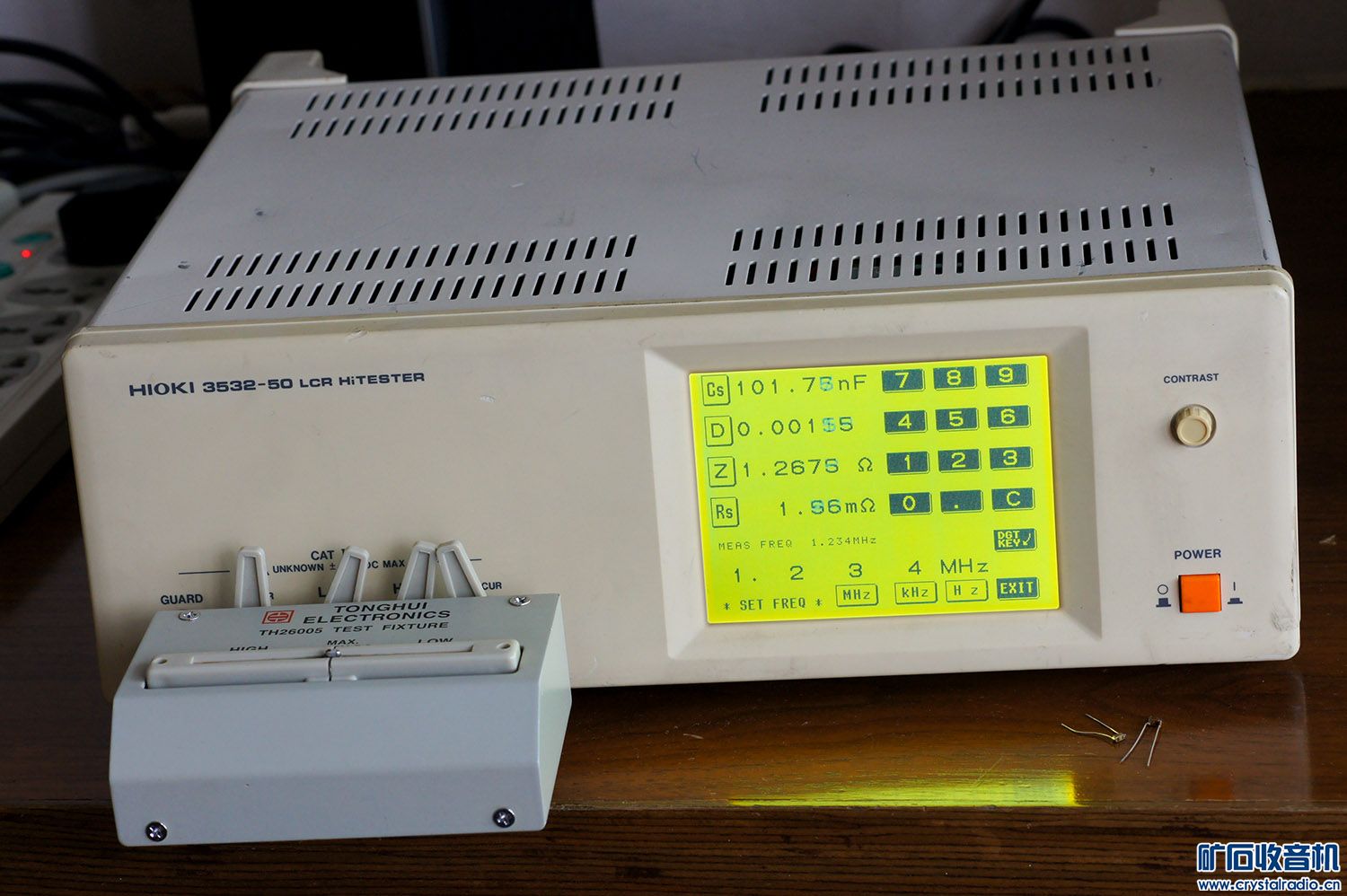

好在我还有 3532，那就直接上兆赫吧

washu · 发表于 2023-2-12 12:36:39

海峰发表于 2023-2-12 11:13
大神，用你的数字电桥测试一个4.7uF的电解电容，在100Hz 120Hz 100KHz的ESR值可好。

正好没有 4.7u 电容，或者你提供，或者我测其它容量？近似的有 2.2u、10u（400V），然后至少 100u 以上了

w6955 · 发表于 2023-2-12 12:43:56

washu 发表于 2023-2-12 12:36
正好没有 4.7u 电容，或者你提供，或者我测其它容量？近似的有 2.2u、10u（400V），然后至少 100u 以上了 ...

电解到M还不得是个电感了？我还真想让您试试CBB高压的看看兆时情况，替您心疼您的宝贝5分钟。

zhangteng · 发表于 2023-2-12 12:51:31

看情况的，应用在普通市电的频率，是无所谓的，高频确实不行
