老郑小烧 发表于 2022-5-11 15:39
还有“南精”，上海的南精。

很容易会错意，以为是同一个厂。例如杭州的，杭州电表厂，以及杭州电工仪表厂。有时候误会。

老郑小烧

quexing 发表于 2022-5-11 15:55
请问表头上面的圆圈中的接线柱，就是接线柱而已？下面和普通的47有什么区别？

你说片状线绕电位器？中间的接线柱就是电位器的中脚。左侧是调整ACV的，右侧是调表头电阻的。

quexing

老郑小烧 发表于 2022-5-10 16:32
多谢liiqi老师，上海德隆图集已有收集（图10.1）。
说明书的电路图是上海精益的（图07.1），虽然与德隆 ...

怎么我看不到上图有分流支路？

老郑小烧

quexing 发表于 2022-5-11 16:07
怎么我看不到上图有分流支路？

直接看实际图，说明书的图只是参数不同，结构完全一样。闭路抽头式分流。

quexing

谢谢，我说这两个。

quexing

谢谢老郑，想不到47真么多变种。

老郑小烧

quexing 发表于 2022-5-11 15:55
请问表头上面的圆圈中的接线柱，就是接线柱而已？下面和普通的47有什么区别？

看主开关，应该就是经典的15V老 NANKING 电路，所以没有共用的分流支路。

老郑小烧

quexing 发表于 2022-5-11 16:30
谢谢老郑，想不到47真么多变种。

是挺多，各种来源的图纸更是五花八门，错误百出，大量精力都花在了收集、去重和考证来源上。

liiqi

quexing 发表于 2022-5-11 15:55
请问表头上面的圆圈中的接线柱，就是接线柱而已？下面和普通的47有什么区别？

您说的应该是线绕可调电阻吧。

liiqi

老郑小烧 发表于 2022-5-11 15:43
这个牌子现在基本见不到了。那个玻璃整流管上的印字是什么？

此表没在手上，因疫情，回不了家。

kunlun

老郑小烧 发表于 2022-5-11 10:14

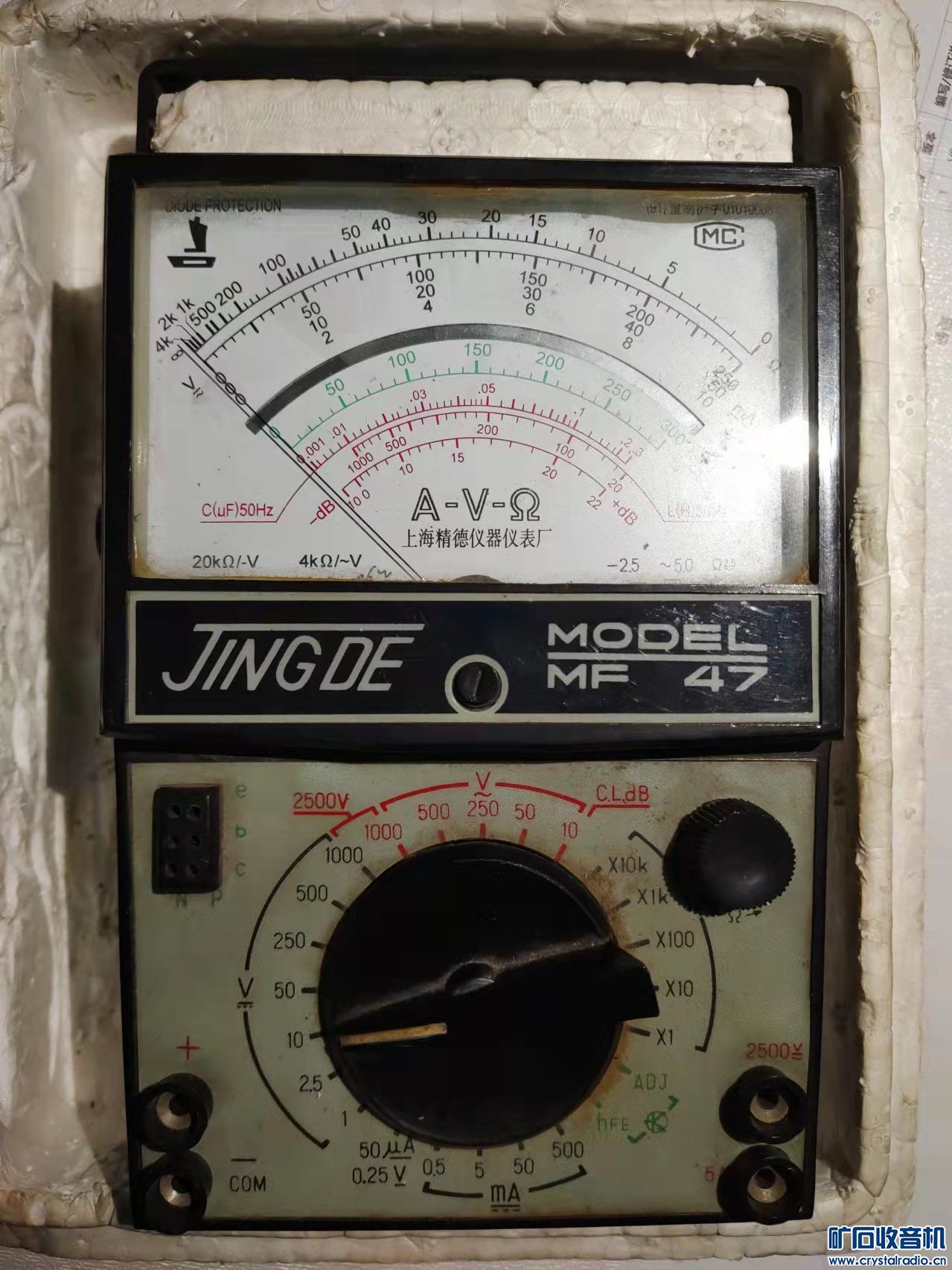

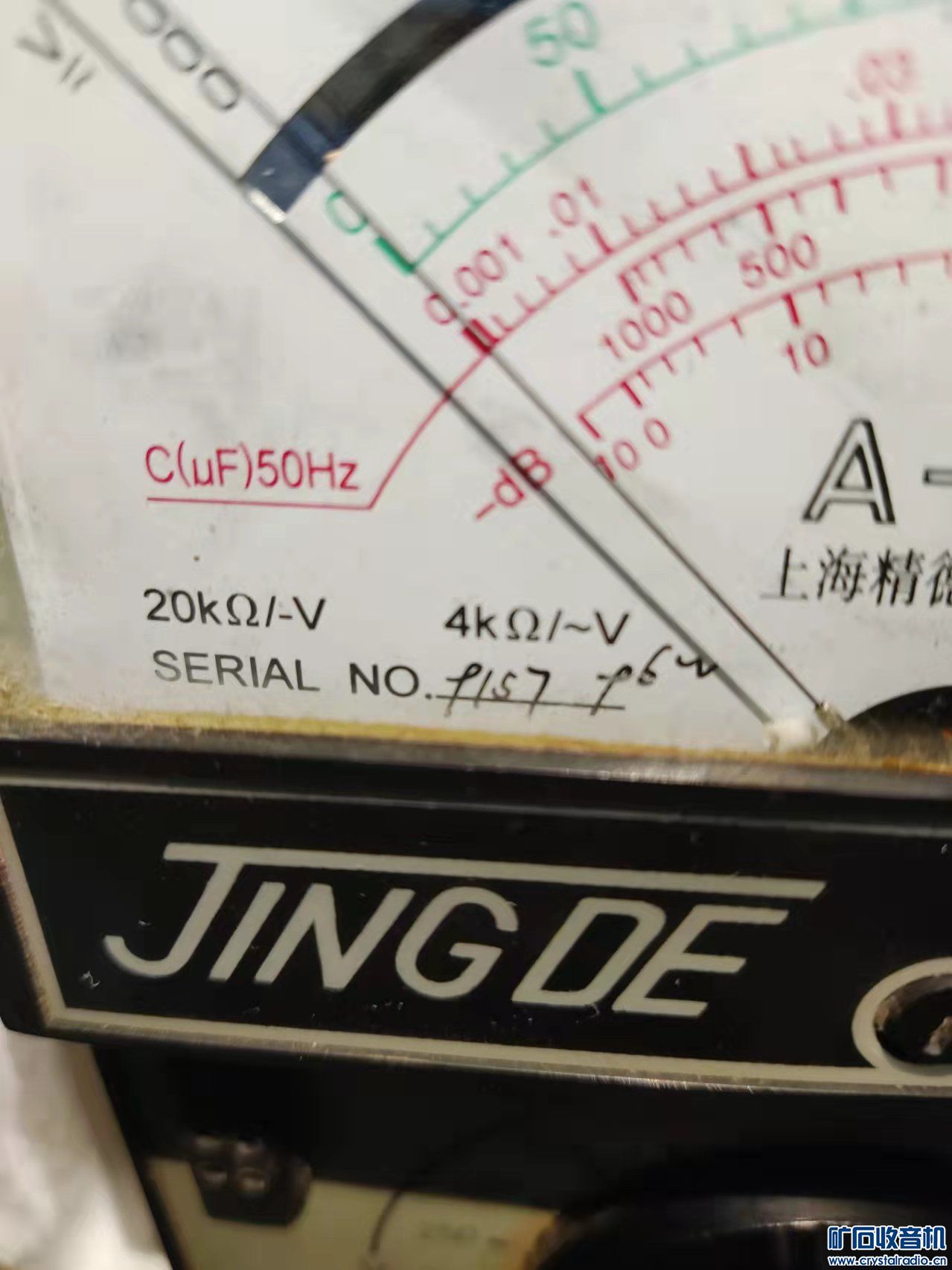

精德好像是上海的，方便的话，照些清晰的内部图片，我帮你看看。

拍照片了

dac-8

麻烦请发一份，谢谢！ hgyc1600@163com

老郑小烧

kunlun 发表于 2022-5-11 21:22
拍照片了

好的，抽空看看。

老郑小烧

dac-8 发表于 2022-5-12 10:41
麻烦请发一份，谢谢！ hgyc1600@163com

已发，请查收。

老郑小烧

kunlun 发表于 2022-5-11 21:22
拍照片了

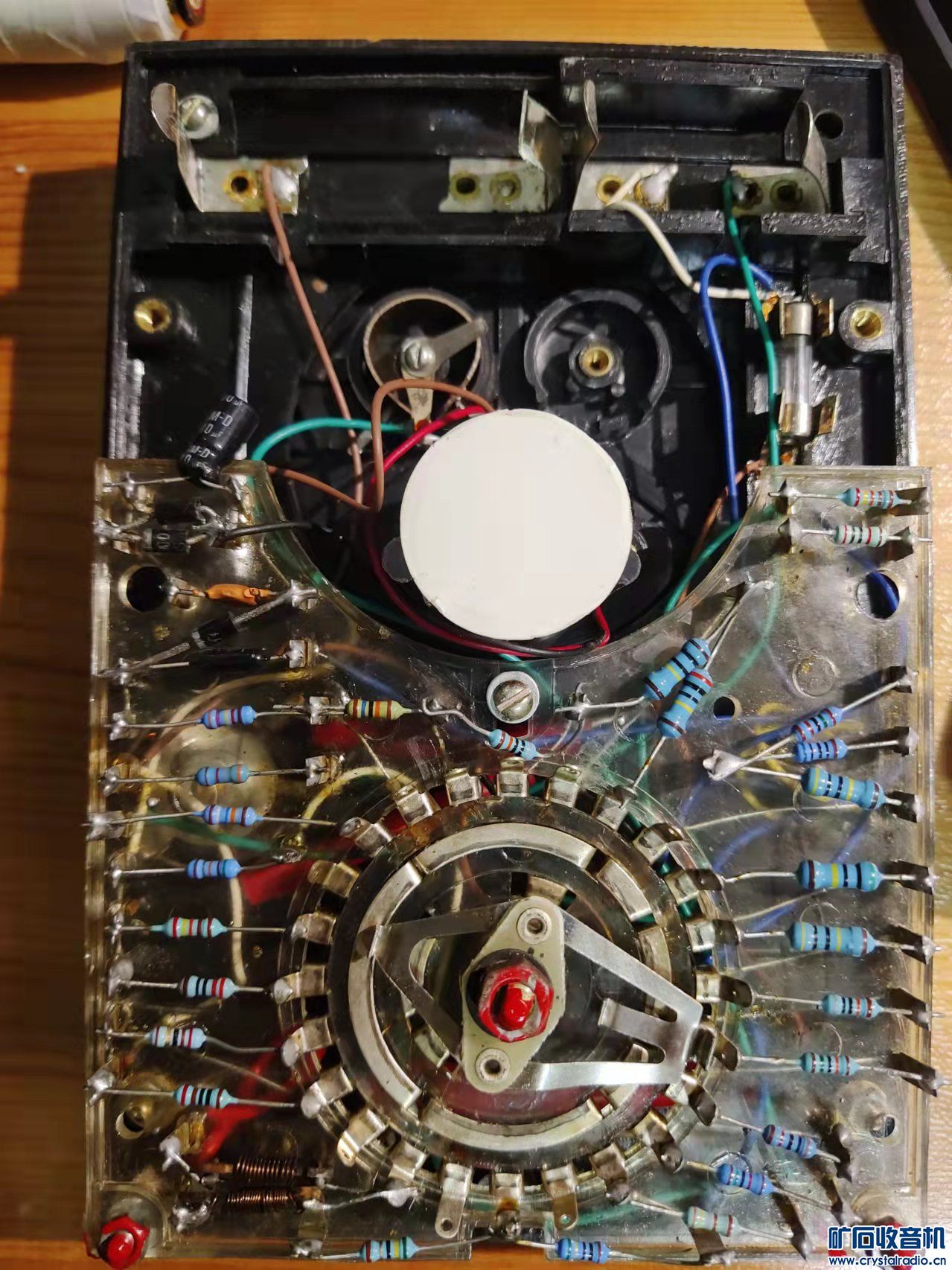

从照片能见到的判断，你这表的电路大概率是 09.1，上海华立（PCB板的，比你这个晚），都是上海的。

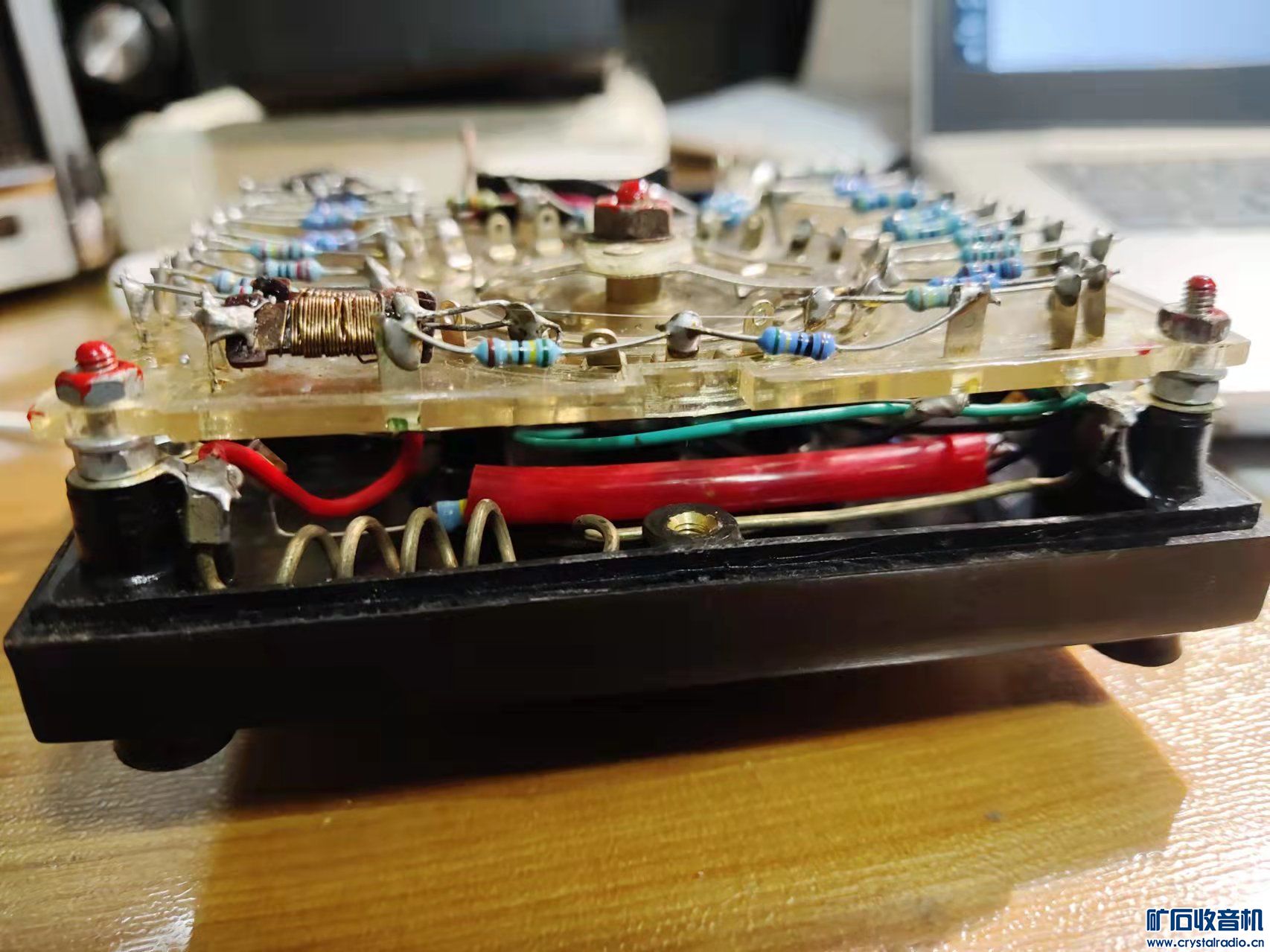

板子下面还有几只电阻，比如电位器两侧应该串联了一只470R（也可能是其它近似值，或可调）和一只1.2K，你再核对下。
不少表电路相同但厂商不同，我的实物有限，所以最好根据我前面提到的关键点找图，不能只看图上标注的品牌 。
