小型全自动蜂房绕线机的制作

fu-32j · 发表于 2016-12-28 20:44:21

oldwood_hmgh 发表于 2016-12-28 20:27
保持转矩kg.cm-4————我理解是：半径4cm的线圈漆包线张力不超过1公斤就不会丢步，这应该够用了吧？多 ...

谢谢！明白了，变压器的次级绕制的张力好像要超过1公斤，不过因匝数较少可以手工绕制。这方面我是门外汉，按您的理念研制即可，缺啥我再找。

oldwood_hmgh · 发表于 2016-12-28 21:22:49

fu-32j 发表于 2016-12-28 20:44
谢谢！明白了，变压器的次级绕制的张力好像要超过1公斤，不过因匝数较少可以手工绕制。这方面我是门外汉 ...

再搞一个张力调节器，这样就可以搞成全自动的了，双手都解放了。

fu-32j · 发表于 2016-12-28 21:39:53

oldwood_hmgh 发表于 2016-12-28 21:22
再搞一个张力调节器，这样就可以搞成全自动的了，双手都解放了。

是用单片机实现呢还是用机械装置？

oldwood_hmgh · 发表于 2016-12-28 22:00:56

fu-32j 发表于 2016-12-28 21:39
是用单片机实现呢还是用机械装置？

这个就得机械装置了，本帖子里老兵朋友回帖给了个方案，可以试验一下，问题是合适的橡胶轮不好找。

fu-32j · 发表于 2016-12-28 22:06:54

本帖最后由 fu-32j 于 2016-12-28 22:09 编辑

我的理解，他那个的原理是利用两个轮子的差速实现张力的，随着卷绕直径的变化张力会随之变化。

oldwood_hmgh · 发表于 2016-12-28 22:28:11

fu-32j 发表于 2016-12-28 22:06
我的理解，他那个的原理是利用两个轮子的差速实现张力的，随着卷绕直径的变化张力会随之变化。

利用两个轮子的差速实现张力是对的，但那两个轮子都是过线轮。我的想法是利用一个小直流电机（例如光驱里那种小电机），在它的线圈里接入一个可调电阻，利用电磁阻尼实现张力，不知道是否可行，理论上这样的阻尼方式张力大小与过线速度有关，但如果是电动绕线速度基本是恒定的，调好后基本不用动。

fu-32j · 发表于 2016-12-29 20:47:06

那两个轮子有一个必须是卷绕轮，不然线的张力只在两轮之间。

oldwood_hmgh · 发表于 2016-12-29 22:48:08

fu-32j 发表于 2016-12-29 20:47
那两个轮子有一个必须是卷绕轮，不然线的张力只在两轮之间。

许是我没看明白？再看看。今天实验我昨天说的用直流电机做阻尼器的设想，结果是——失败——一点阻尼也没有。

lanniao · 发表于 2016-12-30 07:08:43

最有创意的蜂房绕线机，用最简单的机械代替复杂的机械

oldwood_hmgh · 发表于 2016-12-30 17:48:29

lanniao 发表于 2016-12-30 07:08
最有创意的蜂房绕线机，用最简单的机械代替复杂的机械

机械的蜂房绕线机最愁人是齿轮和偏心轮，不仅难以制作，而且每种绕线图样的尺寸参数都不同，我设计的这个最大的特点就是用单片机控制步进电机代替了这些机械装置，要改变绕线图样，只需要设置打码开关就可以了，这种结构的设计也有缺点，那就是没电就玩不转了。

BH1AMBham · 发表于 2016-12-30 19:30:33

很现代的东西做古老的事情玩的很好

410775452 · 发表于 2016-12-30 20:18:58

既懂电子管又会单片机的同志不多，老师为人又谦虚，您的作品都很棒，见到您的帖子我就顶！

oldwood_hmgh · 发表于 2016-12-30 21:17:18

410775452 发表于 2016-12-30 20:18
既懂电子管又会单片机的同志不多，老师为人又谦虚，您的作品都很棒，见到您的帖子我就顶！

谢谢老朋友帮顶！

410775452 · 发表于 2016-12-30 21:19:48

rjphsxx 发表于 2016-12-23 19:10
神人！太神了！
原来你就是能造1--39M扫频仪的高手啊！再次佩服！

这位老师还弄过锁相环电子管立体声解码电路板和胆调频板，，，，高手在民间，

fu-32j · 发表于 2017-1-1 21:31:58

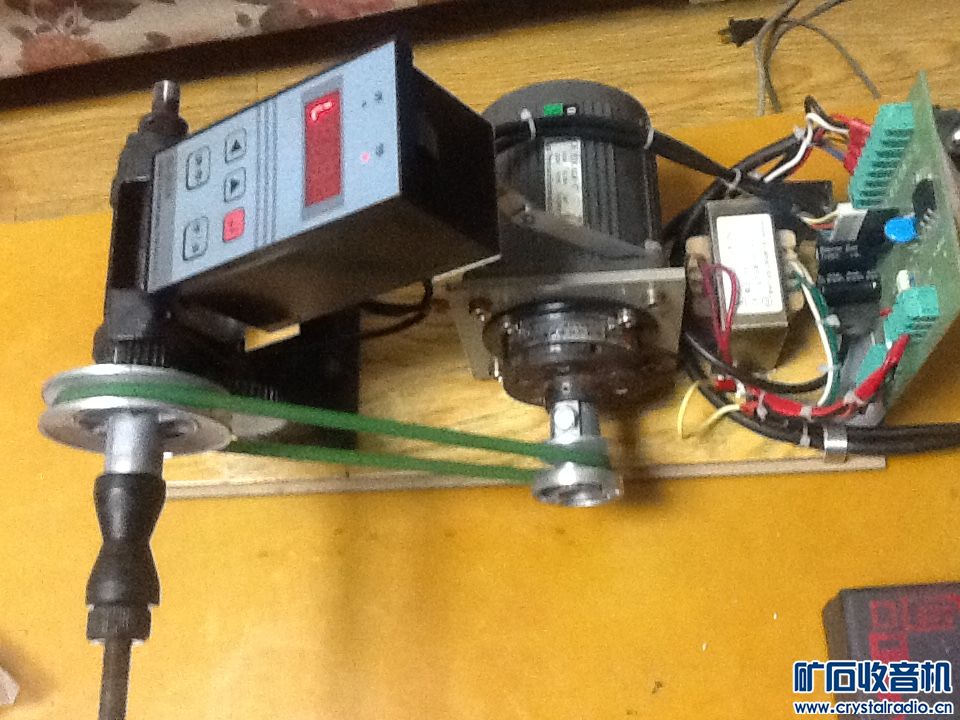

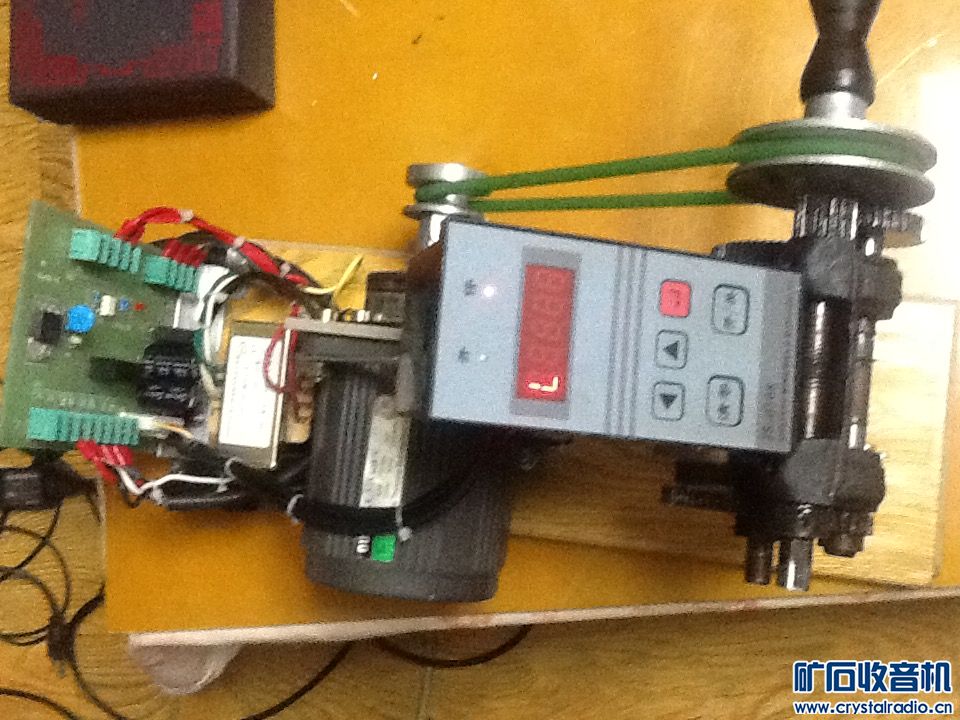

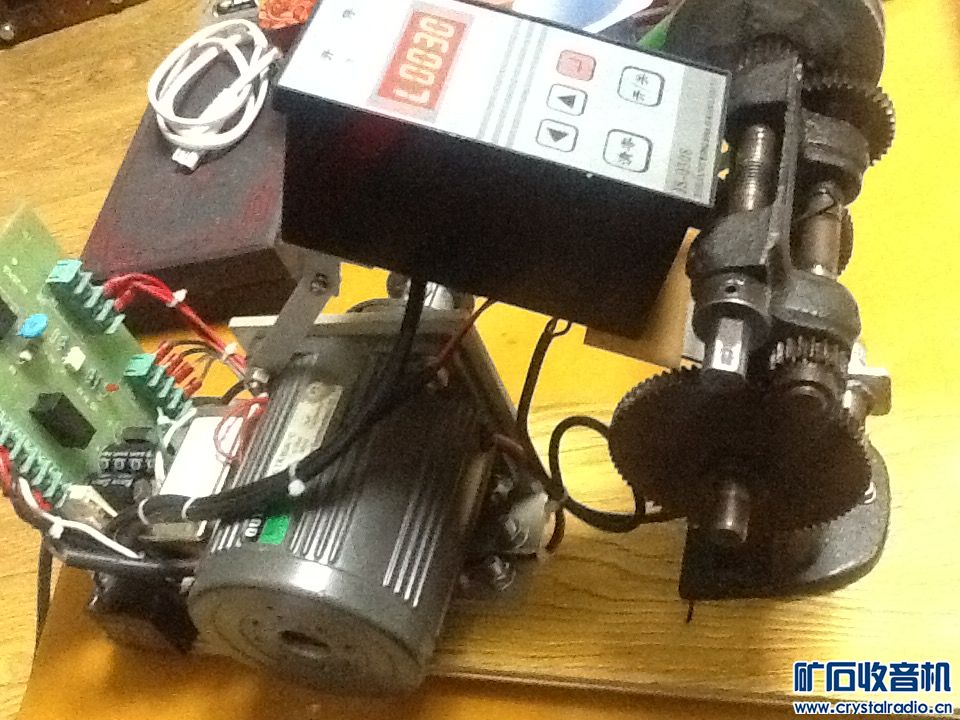

绕线机进度
