Sprint Layout 6.0 的使用教程与经验-第一讲

bxyyhan · 发表于 2015-10-3 22:02:40

   对于广大坛友来说恐怕最头疼的就是PCB的设计与制作了。业余PCB的制作方法有热转印和感光法，这里我们不讨论这个问题，坛里也有这方面的教程，大家可以自己去找。这里我们只讨论PCB的设计。PCB设计软件有很多，最常用的有protel 99,以及后续的Altium Designer。（其中尤其是protel 99）。这些软件都十分强大，尤其是Altium Designer。这也是笔者常用的工具（因为它的3D显示非常好，对检查原件布局很有用。），但我平时也不用，因为效率太低。
   其实对于我们业余设计PCB，Sprint Layout是最好用的，也是笔者最喜欢用的软件。因为它的体积小，启动快，界面友好方便。不足之处是只能画2层的PCB,以及自动布线有点弱智。可是大家平时设计的PCB,也就是2层。所以笔者认为这个软件是业余制作PCB最好的软件（不要跟我说AD怎么强大，那是商业软件，你自己试着输出一张菲林就知道了，那不是给平民百姓用的。）。
   网上现在的Sprint Layout 软件有5.0版和6.0版。6.0版加入了很多5.0没有的功能并且向下兼容。所以这里就以6.0版为例，向大家介绍。

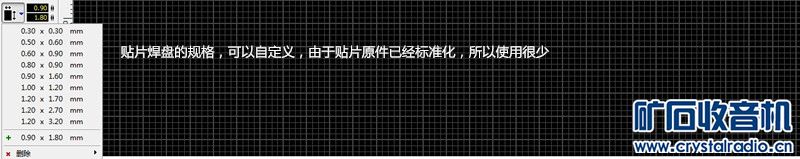

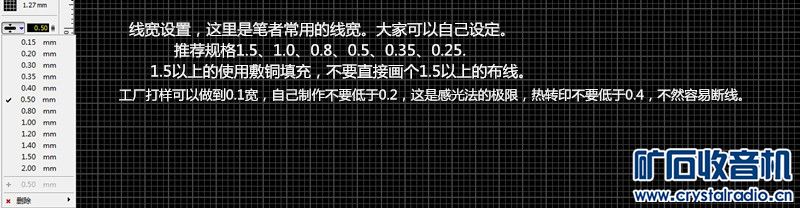

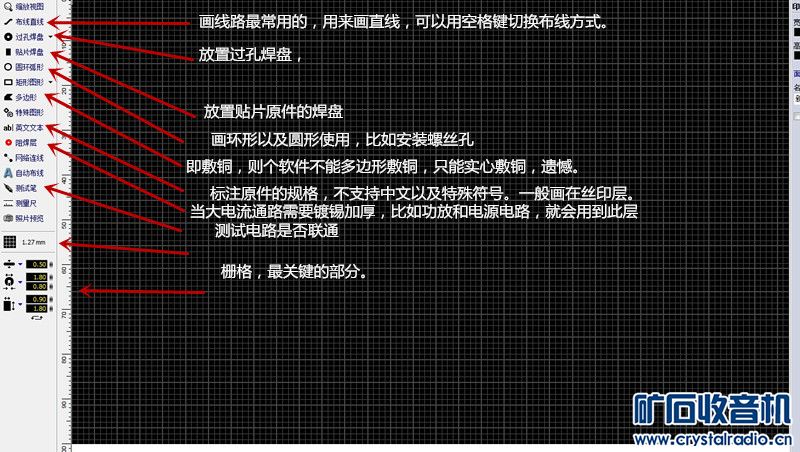

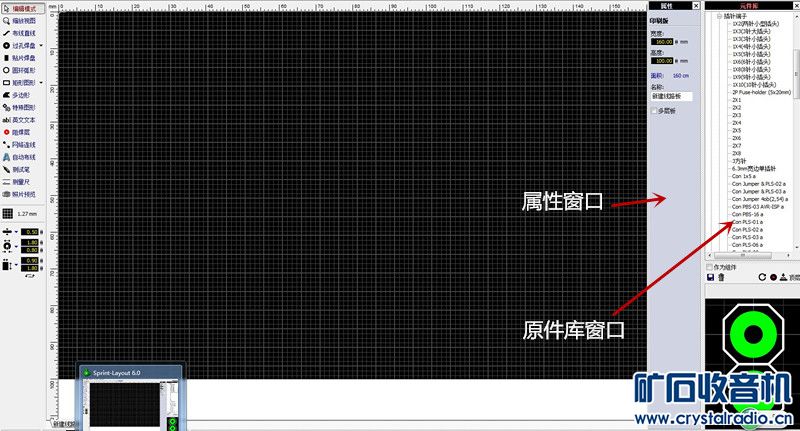

bxyyhan · 发表于 2015-10-4 11:25:56

a123b 发表于 2015-10-4 00:59
我不知道是开发Sprint Layout软件的人弱智，还是我的Sprint Layout不是注册版本的原因。用Sprint Layout画P ...

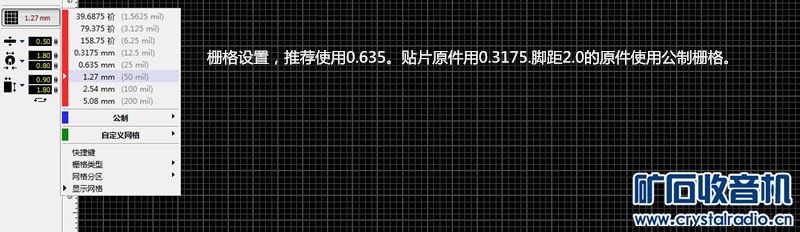

你把栅格设成0.3175.你想穿几条线。这个是欧洲厂家最常用的PCB设计软件。不是儿童玩具。

a123b · 发表于 2015-10-4 01:01:08

用Sprint Layout画出来的PCB电路图只能用来观赏。

bxyyhan · 发表于 2021-11-18 20:37:56

无线电1992 发表于 2021-11-14 08:17
老师你好请发一份Sprint Layout 6.0软件 dyyanhongbin@163.com

链接：https://pan.baidu.com/s/1lxq8Ir8kaG-hjUb2iw6iJg
提取码：4lx9
软件

链接：https://pan.baidu.com/s/1U45rEKqbiKTl_nym8pK8-A
提取码：hdr5
元件库

bxyyhan · 发表于 2015-10-4 17:23:37

老贼贼老发表于 2015-10-4 16:42
好教程，谢谢楼主无私奉献，能细化有实例更好，挺楼主！

原计划晚上讲第三讲的，现在决定晚上讲第2.5讲。对以前的内容做补充。大家喜欢，以后给大家讲AD。至于99，就不说了，因为太老了，网上有很多，就不浪费大家时间了。

bxyyhan · 发表于 2015-10-4 05:10:03

老贼贼老发表于 2015-10-4 05:00
好教程，谢谢楼主无私奉献，能细化有实例更好，挺楼主！

昨天太晚了，今天开始第二讲，一步一步教大家画PCB。

dyqhbhghm · 发表于 2016-3-29 19:46:02

师傅有没有一种方法比如线路画好后敷铜加宽线路能不能这样用线条勾勒出元件与元件之间的分界线那除了这条线之外的就都算是敷铜层了这样画板肯定高效不知道行不行的通

zns1025 · 发表于 2022-3-31 11:17:43

山东好汉发表于 2022-3-28 10:35
你打印的时候不用镜像的，只有顶层丝印要镜像打印。

推荐：立创EDA，画原理图-导出PCB-去嘉立创制板全套流程都在一个软件就完成了，PCB有自动布线功能，软件可以查元件PDF文档，非常适合自己搞一些小东西。

bxyyhan · 发表于 2016-3-14 06:58:24

dyqhbhghm 发表于 2016-3-13 23:07
彻底的心灰意冷有生第一次注册这个论坛就想拜个师学点东西只要你肯用心教我会以满分的成绩来回 ...

美女，别拿眼睛瞪我，我全说。
一，板层的概念，（这里以双面板为例，）。
1，顶层布线层（K1)，就是电路板顶层的铜箔走线，单面板没有这层。
2，顶层丝印层（B1），就是你看到的电路板上标有元件序号参数的文字，一般为白色。
3，底层布线层（K2)，就是电路板背面的铜铂走线，也是最常用的层，
4，底层丝印层（B2），如果需要在电路板背面放置贴片元件，贴片元件的序号参数就标注在这层。和顶层丝印一样。

二，打印的时候选择镜像模式打印，打印出来就是反的，你画的线路颜色选择用黑色才行。

bxyyhan · 发表于 2022-3-30 19:47:05

山东好汉发表于 2022-3-28 10:33
请问一下怎么能实现原件的一个焊盘，改成十字焊盘？

用一个同规格的焊盘放在你需要改变大焊盘上，再设置为十字焊盘。

bxyyhan · 发表于 2022-3-3 20:10:45

wdhzxxt 发表于 2022-3-3 15:44
请问如何精确定位原件的位置？我想用AutoCAD画出元器件的准确位置和外形尺寸、开孔尺寸等再导入SPrint layo ...

把CAD文件导入AD或其他软件，输出光绘文件再导入SP.6.0

雨中有水 · 发表于 2015-10-3 22:16:56

好！非常需要这个知识！一做图发愁！

bxyyhan · 发表于 2015-10-3 22:26:01

f02 发表于 2015-10-3 22:23
关键问题是，很多PCB打样厂家都要求提供Protel或者AD的文档，用这个做的图，如果不能转换成Protel或者AD的文 ...

现在很多工厂已经支持Lay文件了，可以打样的。不需要转换。

TA7698 · 发表于 2015-10-3 22:35:08

提示: 作者被禁止或删除内容自动屏蔽

ww007 · 发表于 2015-10-3 23:09:15

这个必须顶。。。基础知识普及啊。

tubefans · 发表于 2015-10-3 23:10:03

谢谢楼主的教程，最好再来一个绘制印制板的实例，从头讲起，尽量多地用到60.版的功能，这样大家印象更为深刻！

无敌吴刚 · 发表于 2015-10-3 23:46:31

感谢！非常好的经验！楼主最好还指导一下如何与pcb打样商沟通，应该准备哪些文件？双面板的过孔要不要特别处理？还有板的挖洞什么的。。。

et23v · 发表于 2015-10-3 23:50:33

中文的？给个下载打包吧。

deepimpact · 发表于 2015-10-4 00:04:02

好，坛友们太需要这类的知识了，希望楼主接着介绍画电路图

a123b · 发表于 2015-10-4 00:59:16

本帖最后由 a123b 于 2015-10-4 01:05 编辑

我不知道是开发Sprint Layout软件的人弱智，还是我的Sprint Layout不是注册版本的原因。用Sprint Layout画PCB版图时每个焊盘和敷铜线条都不能在随意位置画，只能在软件规定格子的位置里画。画出来的PCB图根本不能使用，尤其是集成电路块和其它多引脚的零件的PCB图引脚位置受Sprint Layout软件限制，根本不能画到正常位置。

打印出来也不能使用。还打印出来直接热转印，搞笑？

a123b · 发表于 2015-10-4 01:11:40

Sprint Layout软件画PCB板上的敷铜线条位置都不能随意画，只能在Sprint Layout软件规定的位置画，好多位置的敷铜线条用Sprint Layout软件画都画不出来。

a123b · 发表于 2015-10-4 01:18:28

例如集成块（竖着）中间走3根敷铜线，根本画不出来。Sprint Layout软件里最细的PCB线，在集成块中间也只能画出2条线。

a123b · 发表于 2015-10-4 01:20:14

可是现实中，在集成块中间腐蚀3根敷铜线的电路板随处可见。

老贼贼老 · 发表于 2015-10-4 05:00:58

好教程，谢谢楼主无私奉献，能细化有实例更好，挺楼主！
