送给自己的生日礼物!!! EL34推挽

  [复制链接]

发表于 2016-10-14 21:18:59 | 显示全部楼层 |阅读模式
本帖最后由 无烟男人 于 2017-12-31 15:56 编辑

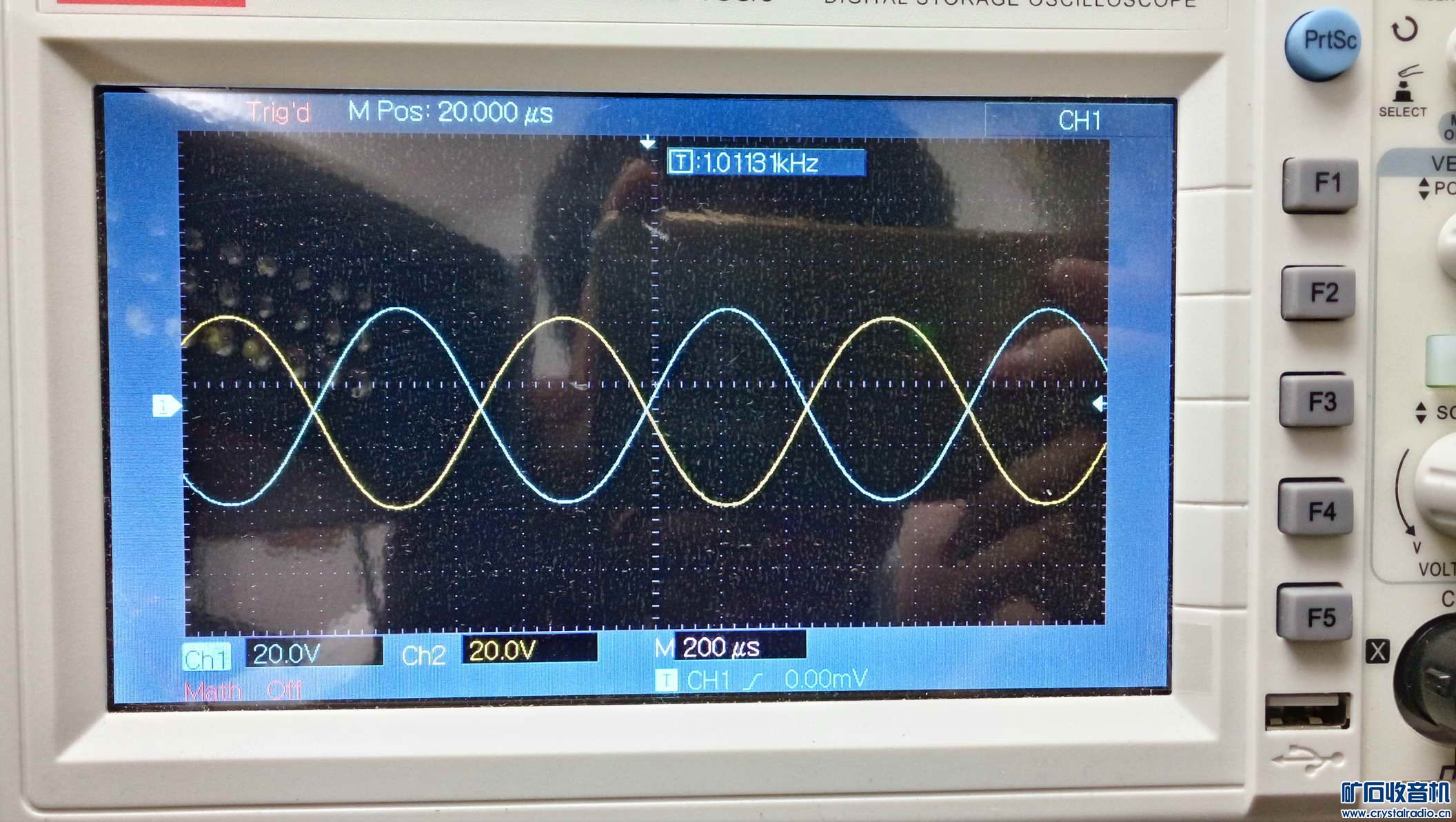

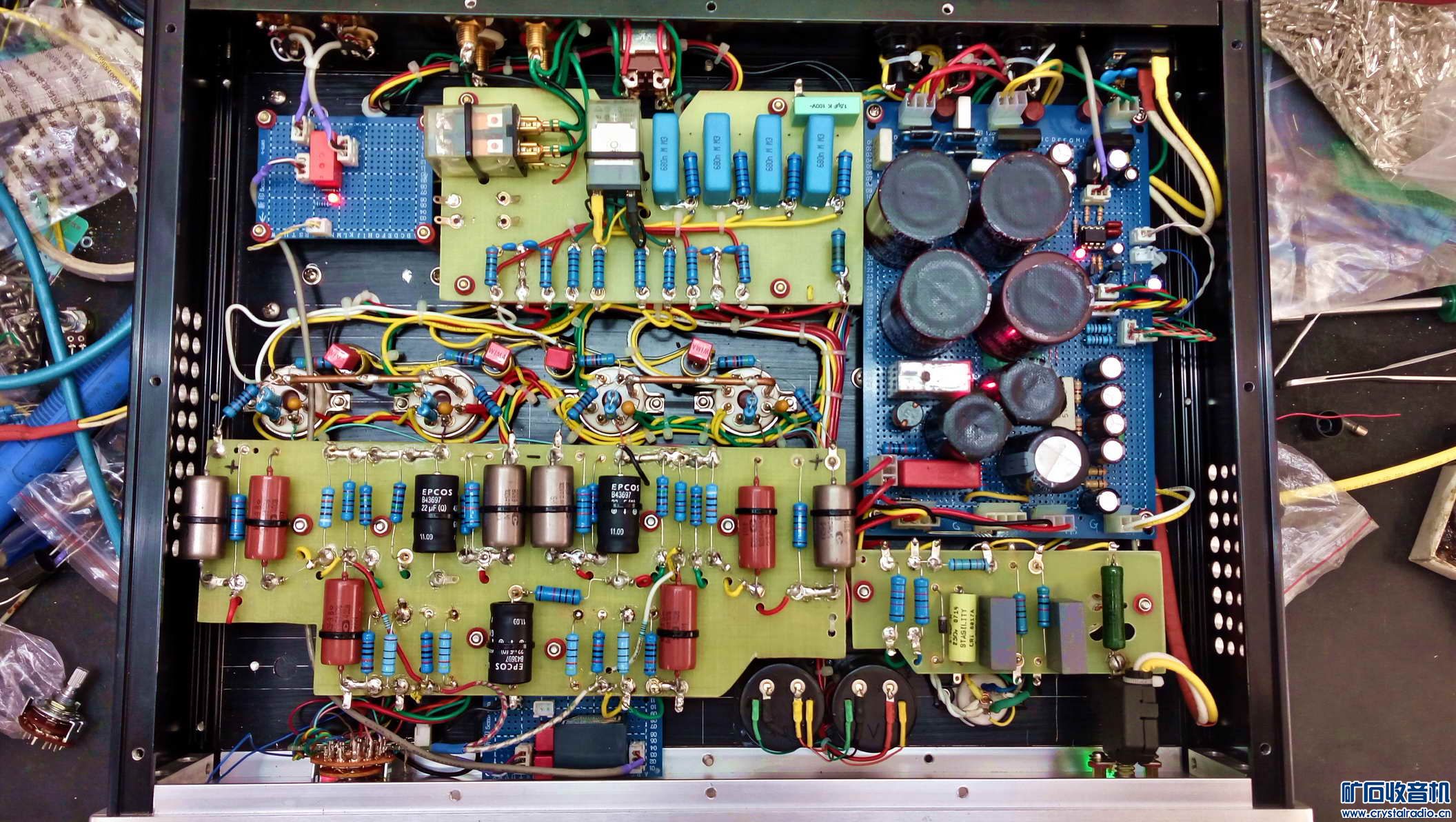

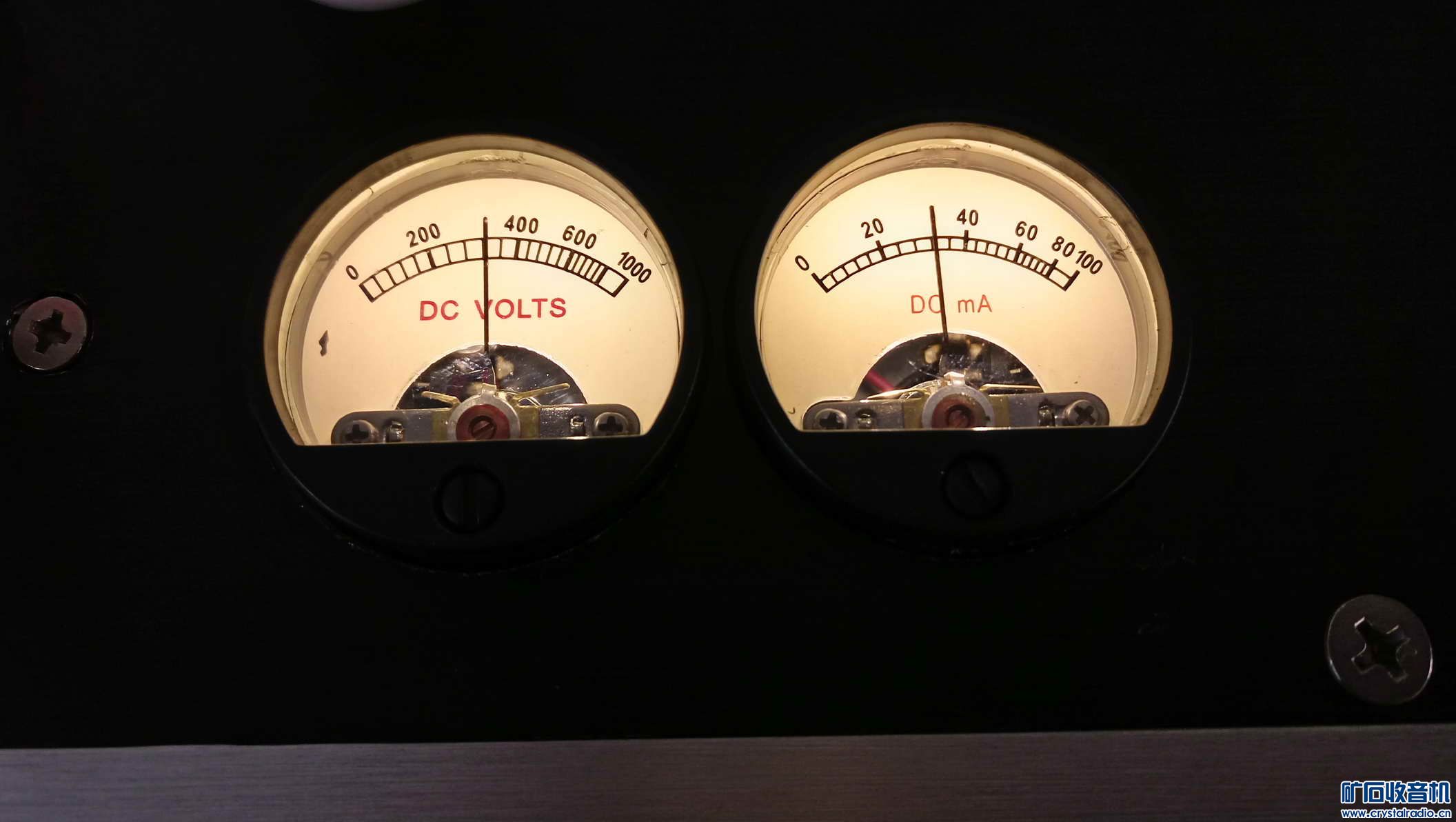

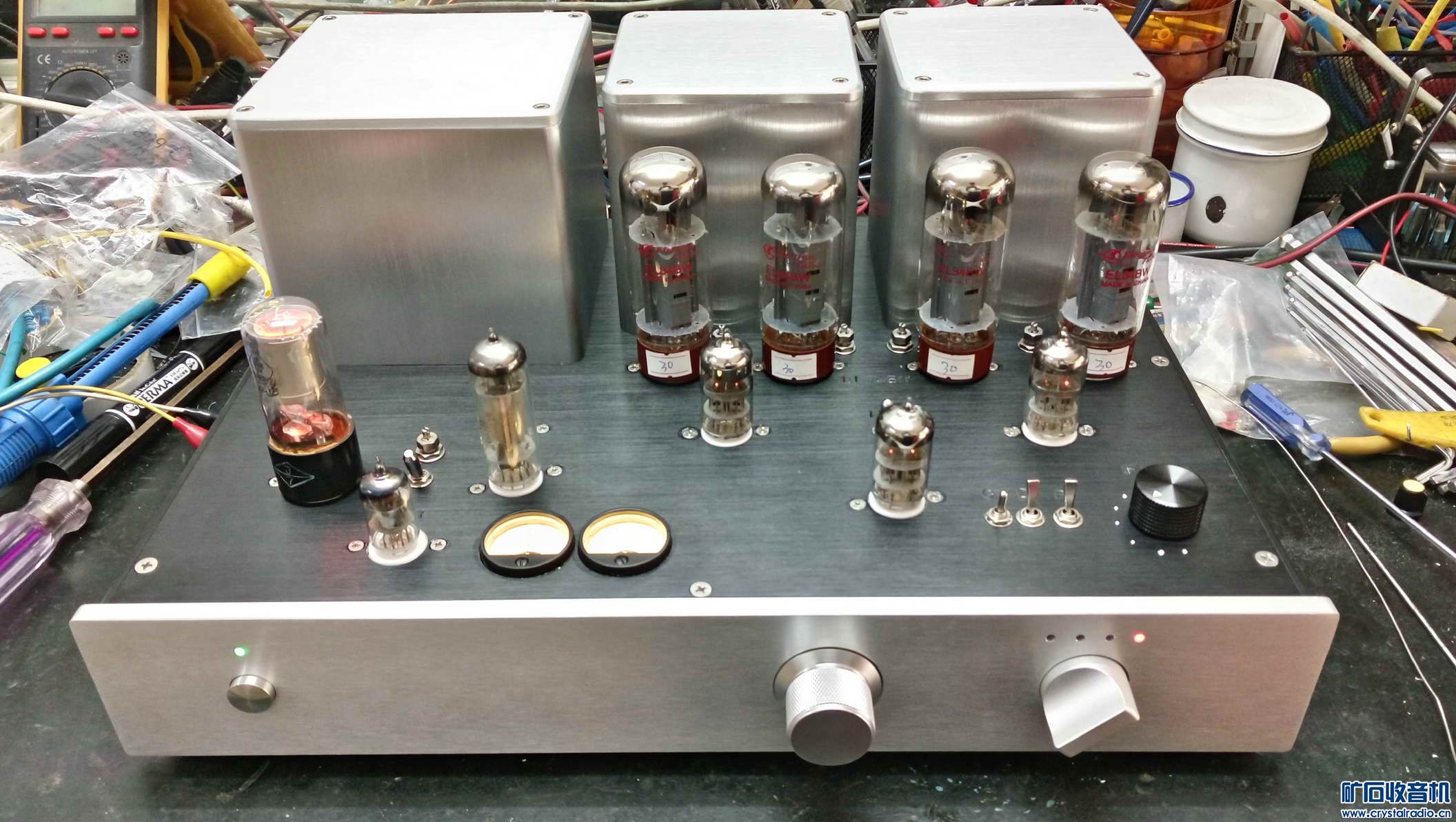

   前前后后做了不少胆机,无奈都是有主的货, 搞完了 都得送回去,  今年 一狠心一咬牙一跺脚,干了!    筹备各种物料的时候正值不才生辰吉日, 就当送给自己的玩具吧,     陆陆续续零碎干活 今天终于开声献唱!!   果然是自己喜欢的声音走向, 不废话,上图,电路结构依旧技术原创, 基本源自http://www.crystalradio.cn/thread-894093-1-1.html这个帖子中的电路,但是阻容元件按照6N2做精细设计,并添加了 胆稳压电路 给前级, 这次认真测试了倒相级的性能,果然 不愧是前人精品, 电路简单,倒相级几乎免调试,调节好功率管固定偏压既能完美工作,, 不废话 先上图给大家过过瘾,有喜欢的 我稍后在上电路图,


        10月16日 已经把电路图补上!


     我永远不赞成知识储备不够而在家自己进行照图装机的任何行为
线束 布置.jpg

评分

12

查看全部评分


发表于 2016-10-14 21:24:31 | 显示全部楼层
啊哈,两旁的散热格栅孔估计手工打孔费时费力啊。
这整机打个logo贴个标谁敢说不是厂家大作。
回复 支持 反对

使用道具 举报


发表于 2016-10-14 21:27:30 | 显示全部楼层
你这个当心 厂家派间谍刺杀你
回复 支持 反对

使用道具 举报


发表于 2016-10-14 21:30:31 | 显示全部楼层
漂亮 ! 真漂亮 !老漂亮了 !
回复 支持 反对

使用道具 举报


发表于 2016-10-14 21:41:45 | 显示全部楼层
好复杂,但很养眼,放毒!
回复 支持 反对

使用道具 举报

发表于 2016-10-14 21:45:03 | 显示全部楼层
太好看了,精品中的精品!!!!
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-10-14 22:01:50 | 显示全部楼层
410775452 发表于 2016-10-14 21:41
好复杂,但很养眼,放毒!

不复杂 只是把元件用绝缘板排列了 先得元件多  如果用纯粹的搭棚 就先得宽松了。
回复 支持 反对

使用道具 举报


发表于 2016-10-14 22:48:52 | 显示全部楼层
漂亮是很漂亮了,但是信号通路用了太多接插件,这个不怕信号的劣化吗???
回复 支持 反对

使用道具 举报


发表于 2016-10-14 23:12:47 | 显示全部楼层
漂亮 ! 真漂亮
回复 支持 反对

使用道具 举报


发表于 2016-10-14 23:21:28 | 显示全部楼层
本帖最后由 无烟男人 于 2016-10-27 22:27 编辑
无烟男人 发表于 2016-10-14 22:01
不复杂 只是把元件用绝缘板排列了 先得元件多  如果用纯粹的搭棚 就先得宽松了。


烟版,这台34推挽所用的成品套牛还是自绕的?
回复 支持 反对

使用道具 举报


发表于 2016-10-14 23:24:06 来自手机 | 显示全部楼层
原来烟版也是个隐藏的土豪
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-10-14 23:30:41 | 显示全部楼层
tssh 发表于 2016-10-14 22:48
漂亮是很漂亮了,但是信号通路用了太多接插件,这个不怕信号的劣化吗???

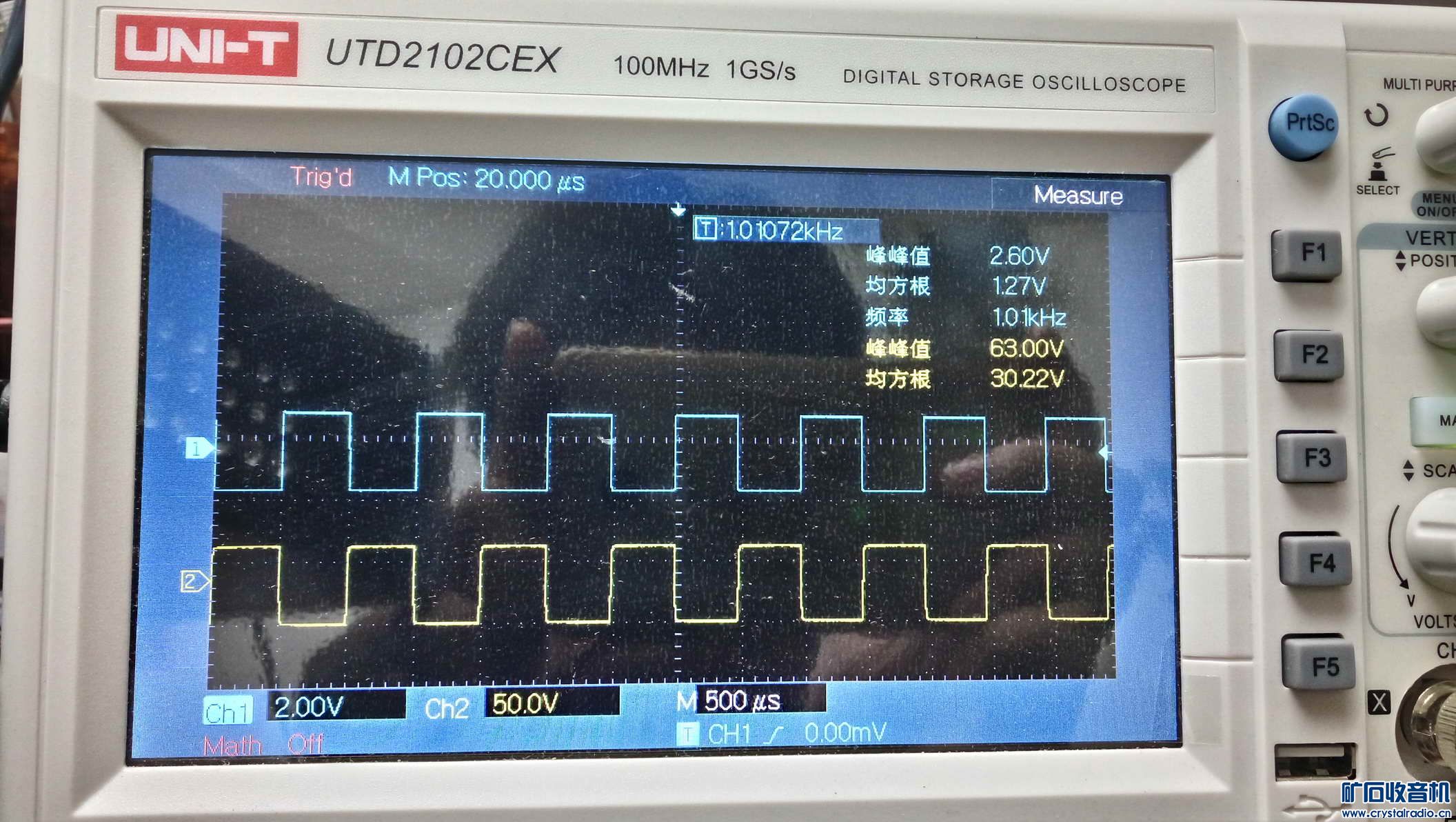

多年做机经验,还未发现有影响,方波测试完美,如果插接件都能很明显的影响电路,那只能说电路设计或者实际布线有很大问题了
