Sprint Layout 6.0 的使用教程与经验-第一讲

匹诺曹

这个软件确实是业余人员画PCB的好帮手，我也用此软件画过多个PCB图。但也有不足，1：不能在PCB板上显汉字，只能是英文。2：布线只能在格子线上布，有些小弧度的弯不能画，有些机械。3：元件库全是新零件，老元件基本没有。画老零件的电路，得用卡尺量好老零件的外围尺寸、引脚距离才能画，很麻烦。

1996

匹诺曹 发表于 2018-3-18 21:10
这个软件确实是业余人员画PCB的好帮手，我也用此软件画过多个PCB图。但也有不足，1：不能在PCB板上显汉字， ...

除了第一点，别的都不是问题，圆角只是你不会画，不是它画不出来
而老元件封装，你去哪也不会找到的，那些东西生产的年代并没有电脑布线，无论是什么pcb画图软件，封装都需要人来做的，只是现在有很多人“帮你”把这些东西做了而已，什么都想吃现成？那还diy个啥

旧爱仍是最美

占沙发听课！

匹诺曹

1996 发表于 2018-3-20 10:29
除了第一点，别的都不是问题，圆角只是你不会画，不是它画不出来
而老元件封装，你去哪也不会找到的，那 ...

圆角只能画90度、180度、270度。

1996

匹诺曹 发表于 2018-3-20 19:49
圆角只能画90度、180度、270度。

可以设置任意开始/结束角度

铁骑雄风

画板当时做小了，怎么扩大呀？

ccbw

搬个板凳坐后排听课。

grandchen99

这个软件对于元件库中的元件能水平翻转。不知能不能在点击“层选择”按钮时也能让我们所作的图比如K1也水平翻转成K2，B1也水平翻转成B2。谢谢！

bxyyhan

grandchen99 发表于 2018-3-23 10:15
这个软件对于元件库中的元件能水平翻转。不知能不能在点击“层选择”按钮时也能让我们所作的图比如K1也水平 ...

拉个框把你画的图全选上，然后你随便蹂躏。

grandchen99

我试试还是不行。K1点B1问题不大，但K1或B1点K2或B2软件应该将原来的俯视图翻转成仰视图才是，此软件不能翻转，应是一个大的BUG或是作者的疏忽，此软件一概都是俯视图，没有仰视图（只有元件项一栏可以翻转，工作空间不能）。不过我们也是有办法的，如果要抄板，我想我们可以用其他软件（比如PHOTOSHOP等先把扫描来的仰视图来个翻转，然后保存。再把它贴到Layout+6.0的工作空间中去操作。如果自己热转印做板，干脆不翻转，直接上工作空间里去做。

bxyyhan

grandchen99 发表于 2018-3-24 07:39
我试试还是不行。K1点B1问题不大，但K1或B1点K2或B2软件应该将原来的俯视图翻转成仰视图才是，此软件不能翻 ...

选中点右键，切换板层，镜像翻转都可以。

grandchen99

bxyyhan 发表于 2018-3-24 08:11
选中点右键，切换板层，镜像翻转都可以。

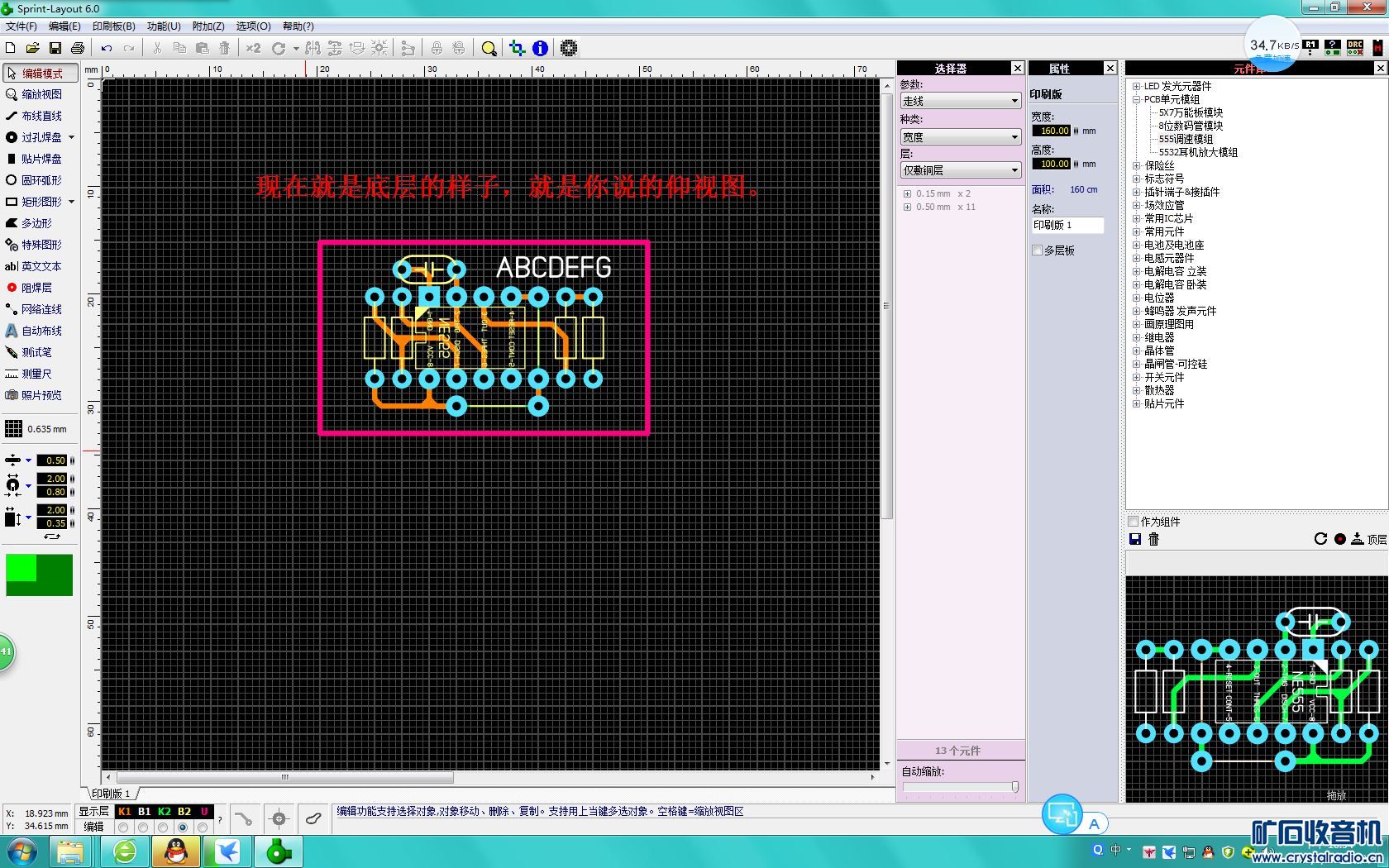

我说的是当前是K1或B1，当点击K2或B2时，软件应该将原来的俯视图整张翻转成仰视图才是，此软件不能翻转，应是一个大的BUG或是作者的疏忽，此软件一概都是俯视图，没有仰视图（只有元件项一栏可以翻转，工作空间不能）。

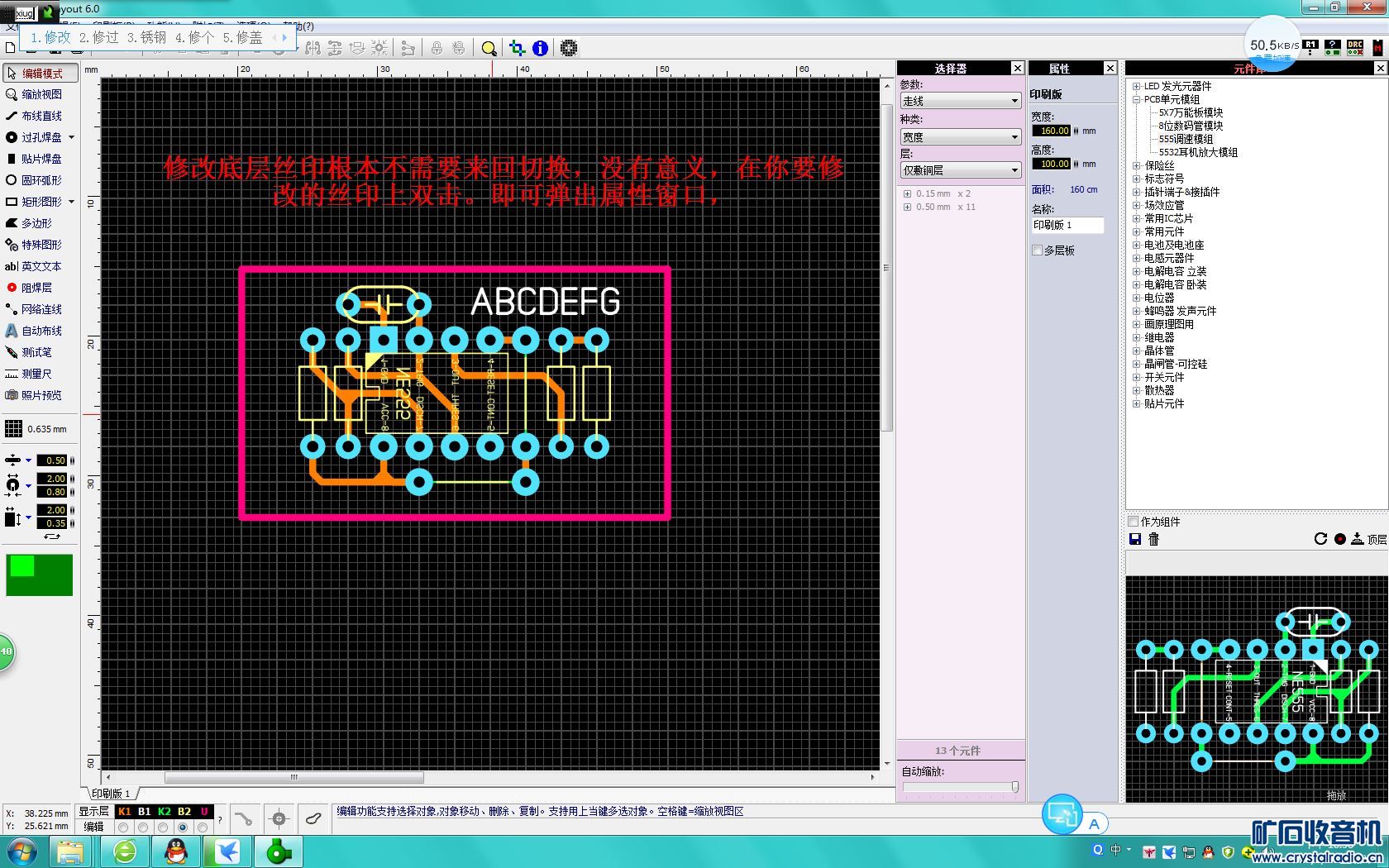

按你的方法操作也只能是小块元件的翻转，不能整张翻转。如果有整张水平的翻转，原来在左边的图形会变到右边去，此软件却不能。因为这个没有整张的翻转，要修改K2也变得有些困难了，B2的丝印层实际上也变得是没有任何一点意义的。

bxyyhan

grandchen99 发表于 2018-3-24 09:26
我说的是当前是K1或B1，当点击K2或B2时，软件应该将原来的俯视图整张翻转成仰视图才是，此软件不能翻转 ...

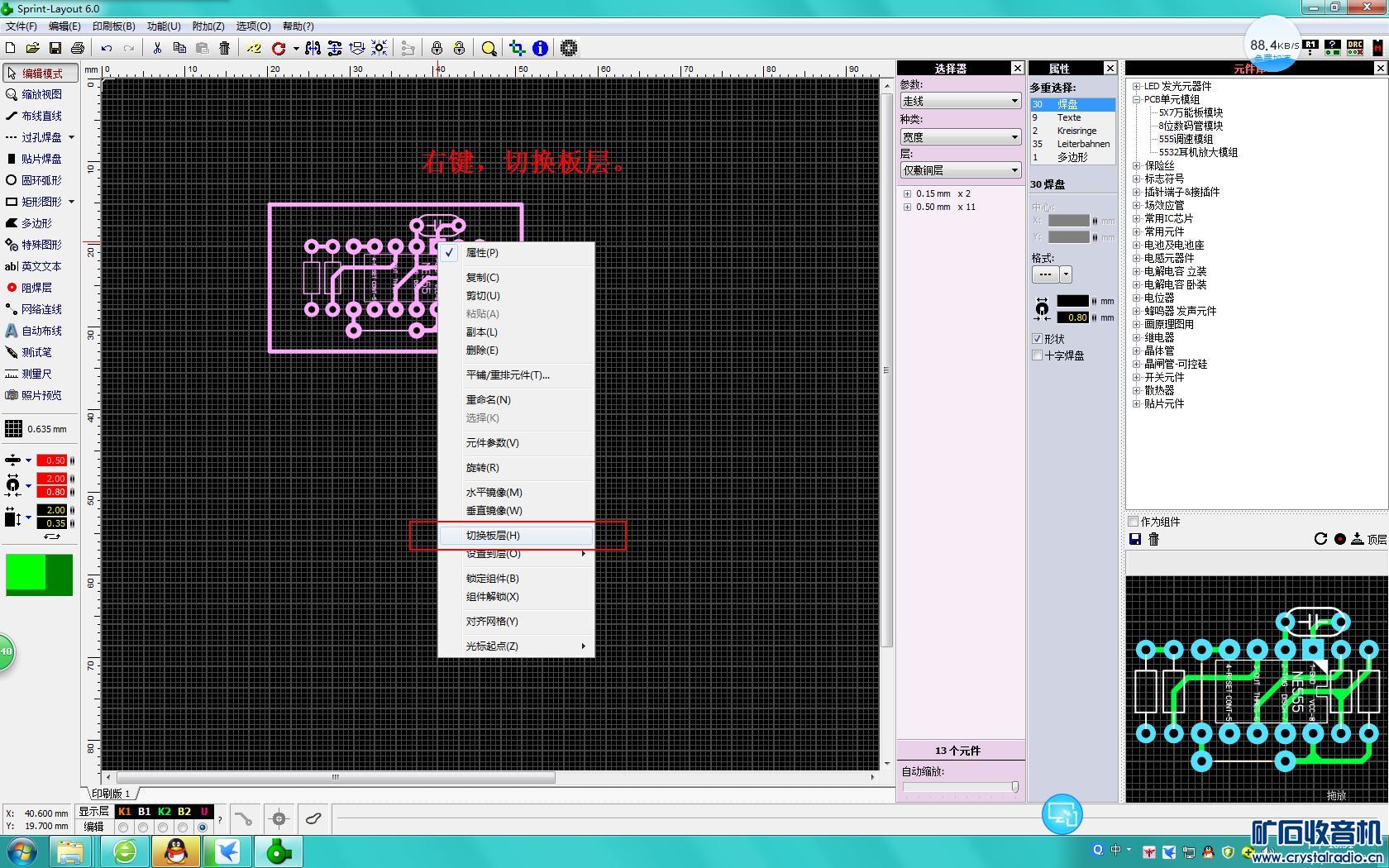

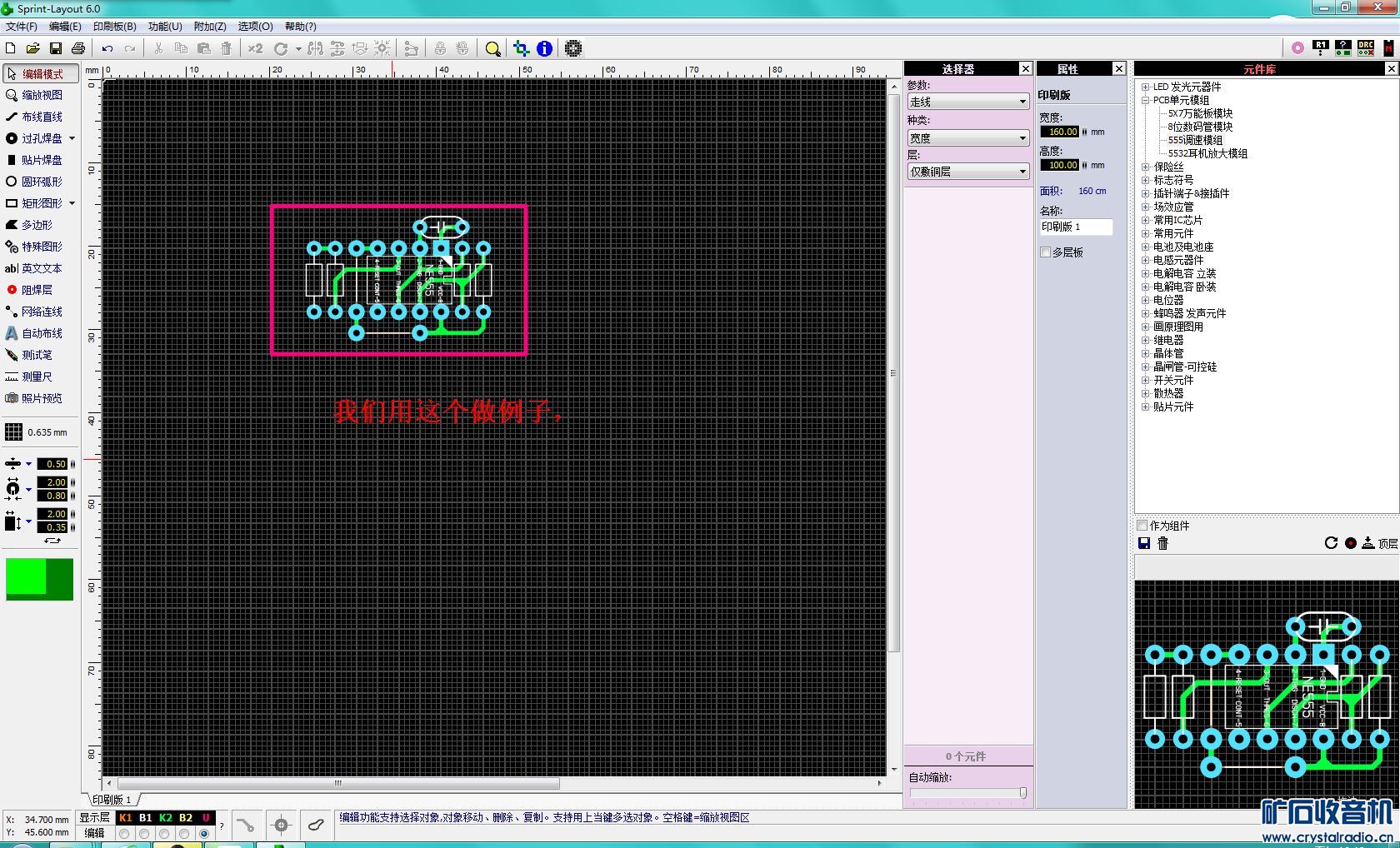

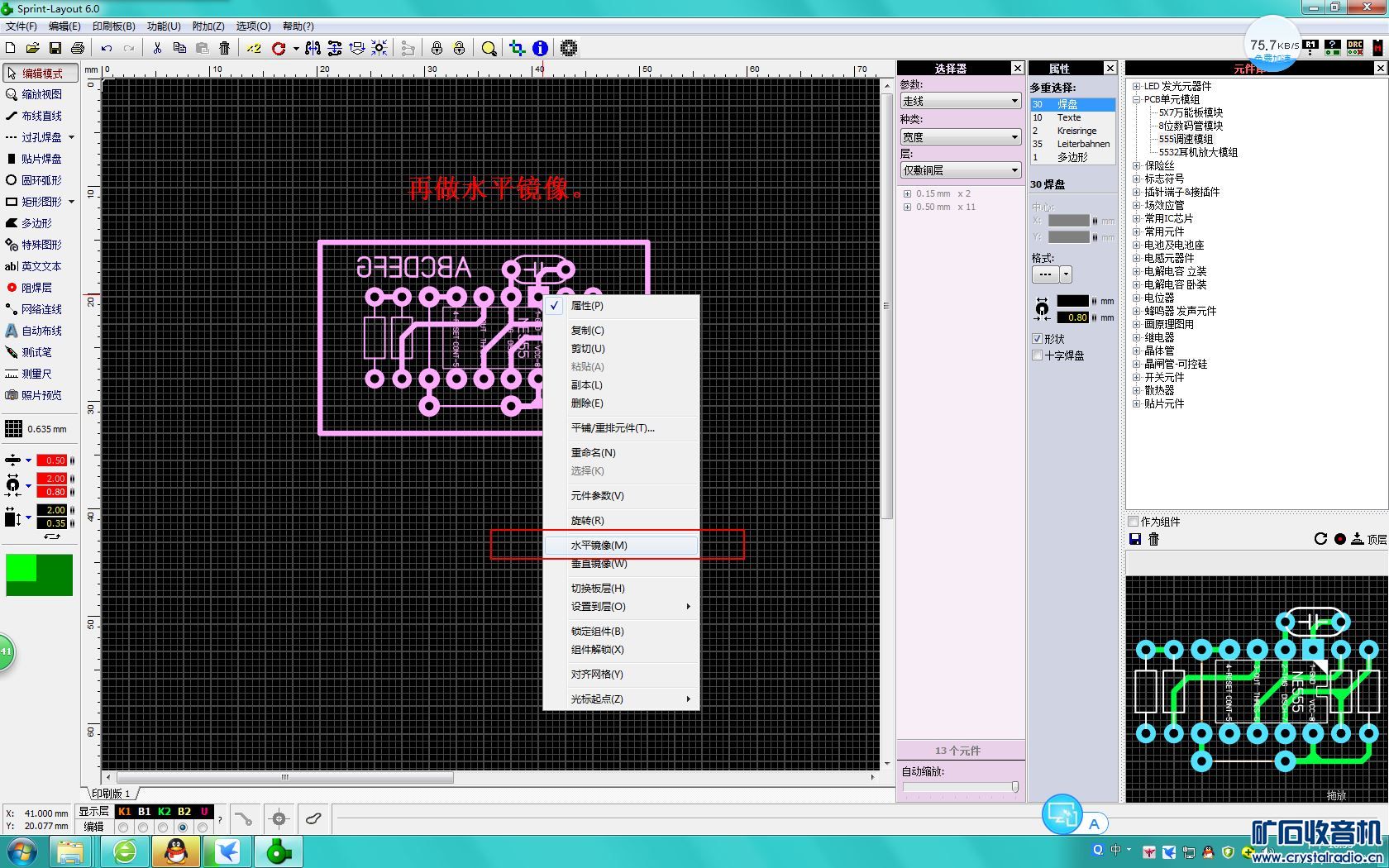

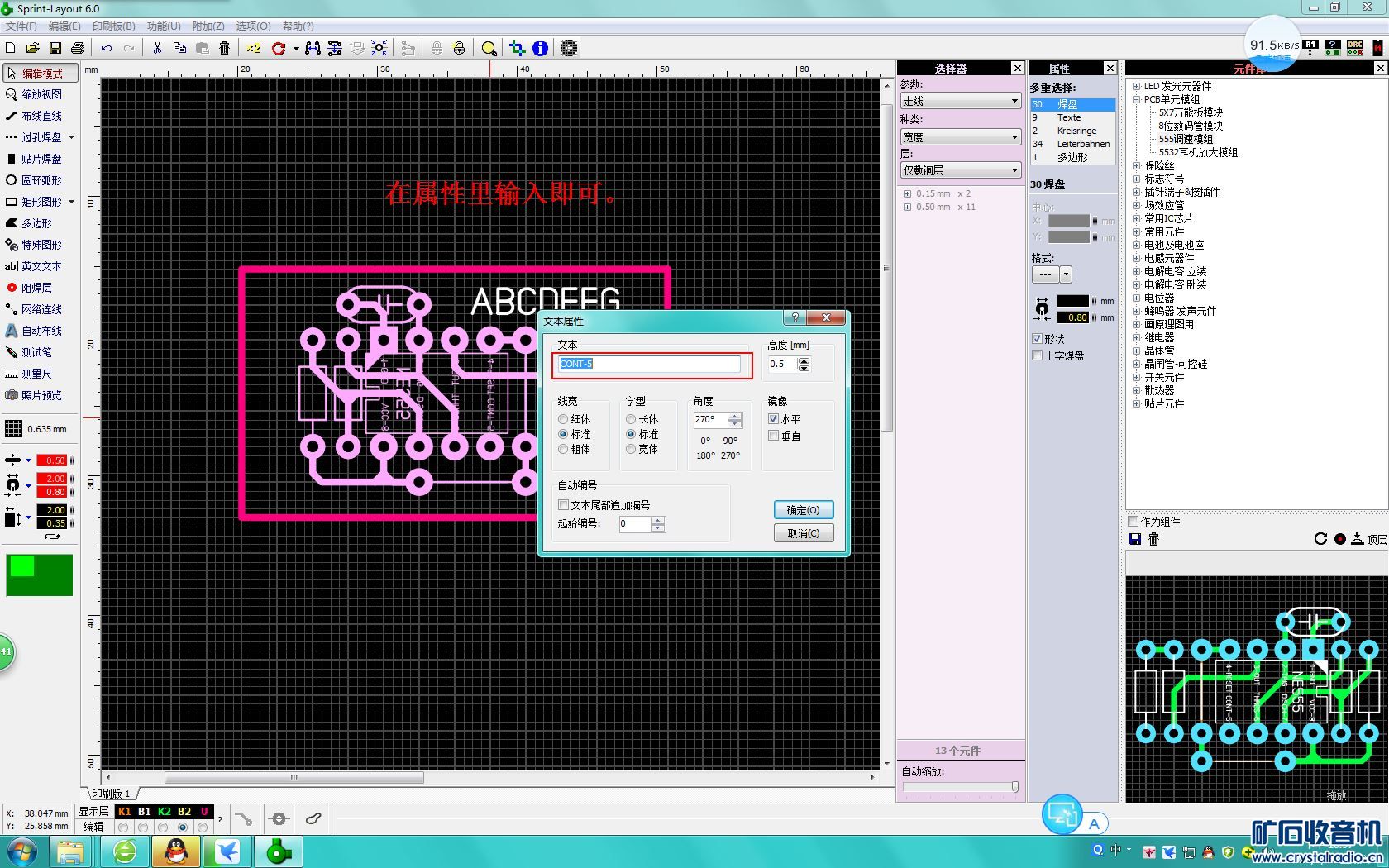

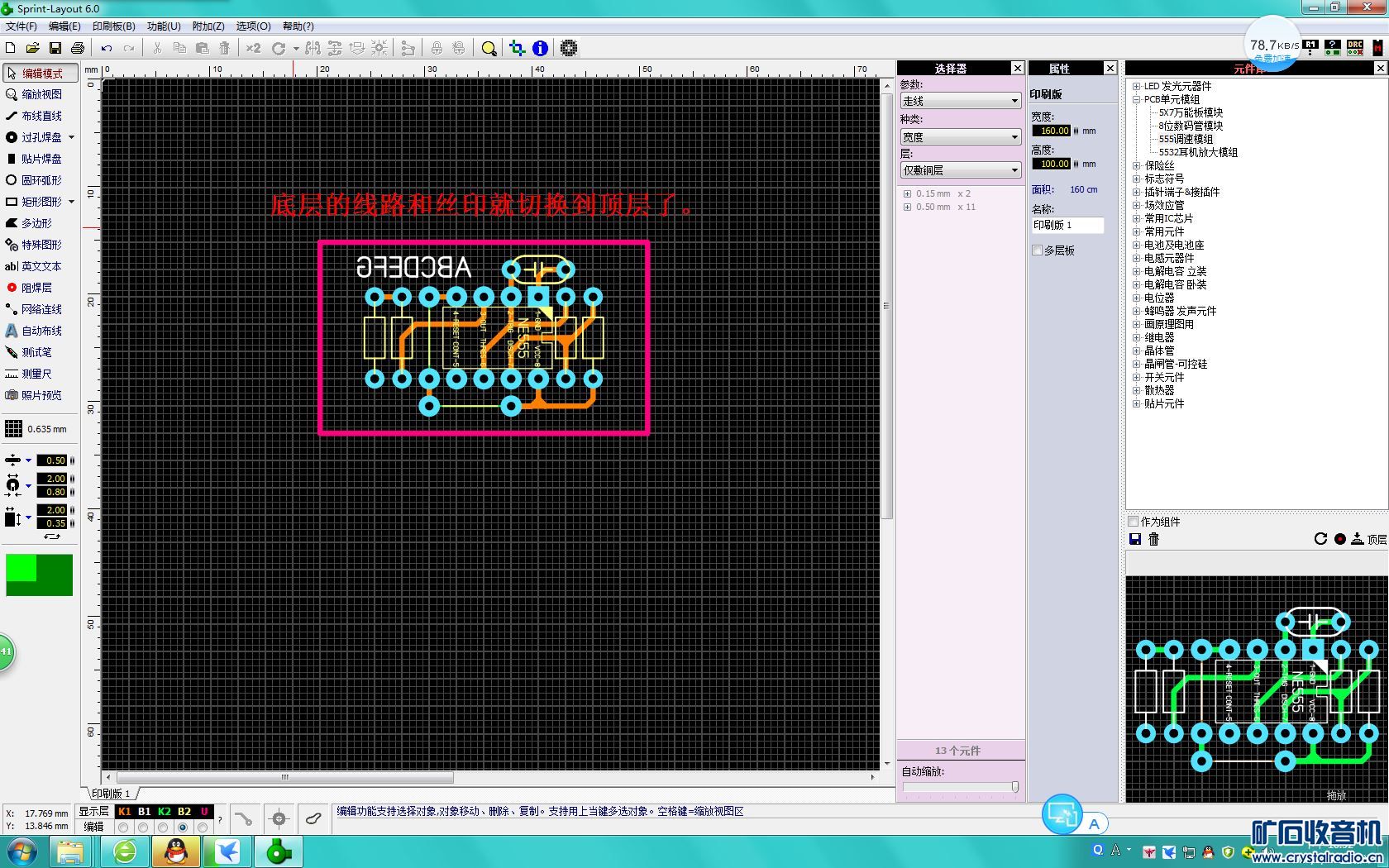

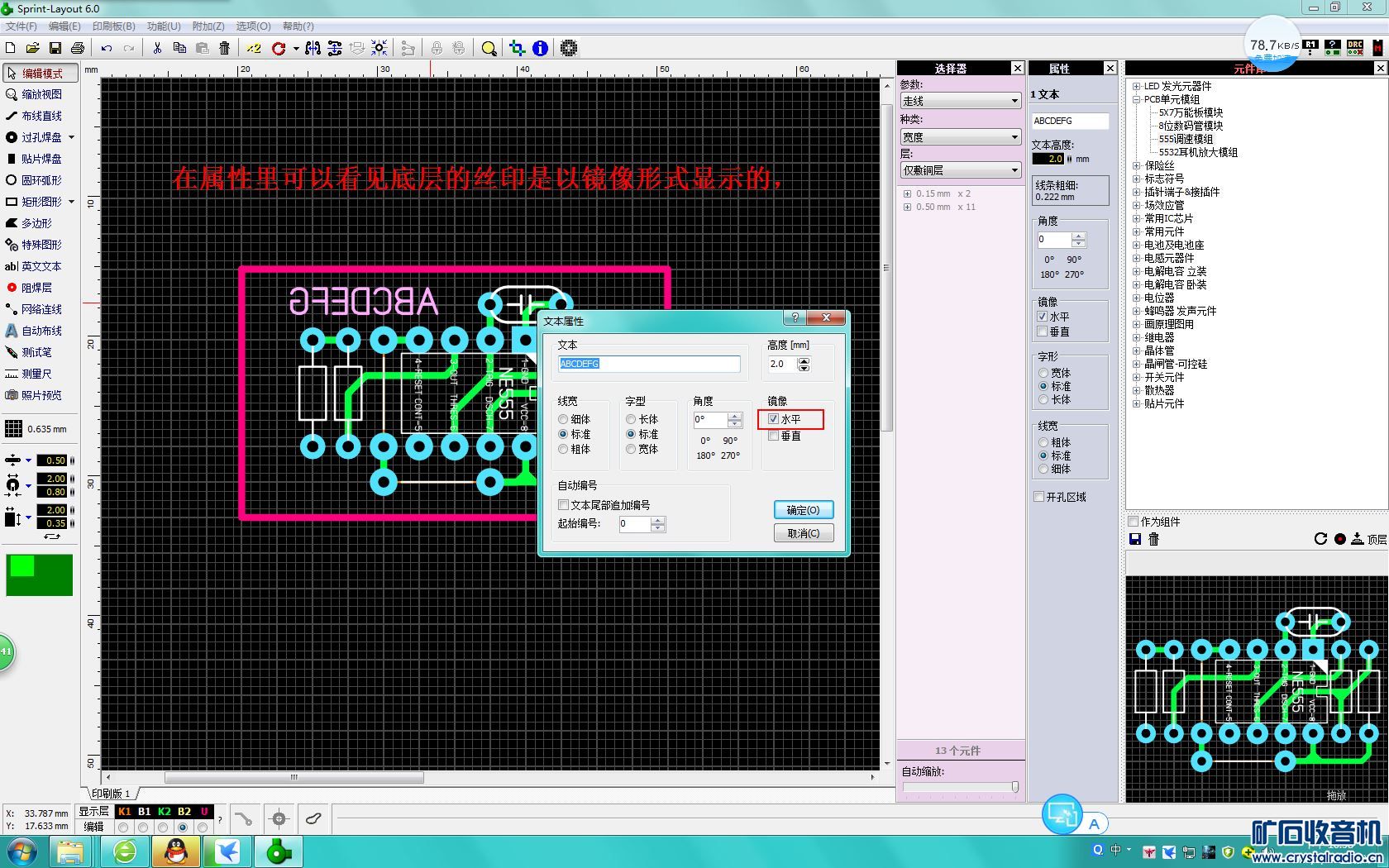

框选你的板子，右键，切换板层，然后水平镜像。包括走线和丝印就全部翻转了，修改后再用同样的办法切换回来。至于你说的毫无意义，我不同苟同，是你没掌握方法而已。不要太武断。

grandchen99

bxyyhan 发表于 2018-3-24 13:03
框选你的板子，右键，切换板层，然后水平镜像。包括走线和丝印就全部翻转了，修改后再用同样的办法切换回 ...

也许是我的软件不好，在点击水平翻转时出来一行外国字（不是英语），我看不懂。我是利用本论坛的分发的那个软件。谢楼主，谢谢！

又告：我试了一下，只有在整个编缉器里都布满元件或是左上有一个元件，右下也有一个元件时似乎翻转能成功，如果仅仅只有左上一个元件，那是不行的。另外请问框选用什么快捷键。工具栏上没有框选符号啊。

bxyyhan

grandchen99 发表于 2018-3-24 18:09
也许是我的软件不好，在点击水平翻转时出来一行外国字（不是英语），我看不懂。我是利用本论坛的分发的 ...

按住鼠标左键，拉个框选中你的电路。遇事不要太急着下结论。
