Sprint Layout 6.0 的使用教程与经验-第一讲

xiaguohui1987 · 发表于 2017-12-31 21:29:22

好帖，学习！！

jiaolongsh · 发表于 2018-1-7 12:03:32

元件库中如何找到所要的封装？有查找功能吗？怎么找不到，元件库用不了。

bxyyhan · 发表于 2018-1-7 22:03:34

jiaolongsh 发表于 2018-1-7 12:03
元件库中如何找到所要的封装？有查找功能吗？怎么找不到，元件库用不了。

在预览窗口里就可以直观的看见，

kssyj377 · 发表于 2018-1-11 21:56:26

请教:双面板单面设计,如何去除屏蔽层在焊盘周围的铜皮?谢谢!

bxyyhan · 发表于 2018-1-13 23:28:36

kssyj377 发表于 2018-1-11 21:56
请教:双面板单面设计,如何去除屏蔽层在焊盘周围的铜皮?谢谢!

用地线层旁边的去死铜工具。

aihao · 发表于 2018-1-14 15:13:12

问下老师在做元件封装时比如dip16的封装的话，是不是16个焊盘如果用k2画，那么元件的轮廓就用b2层画？

bd3ur · 发表于 2018-1-14 15:45:17

感谢楼主无私的分享，学习了。

zheng39680 · 发表于 2018-1-14 16:04:28

画PCB的边线时，非常不好画，如果能把PCB移动到中间就好了。

dyqhbhghm · 发表于 2018-1-15 13:35:37

dyqhbhghm · 发表于 2018-1-15 13:38:07

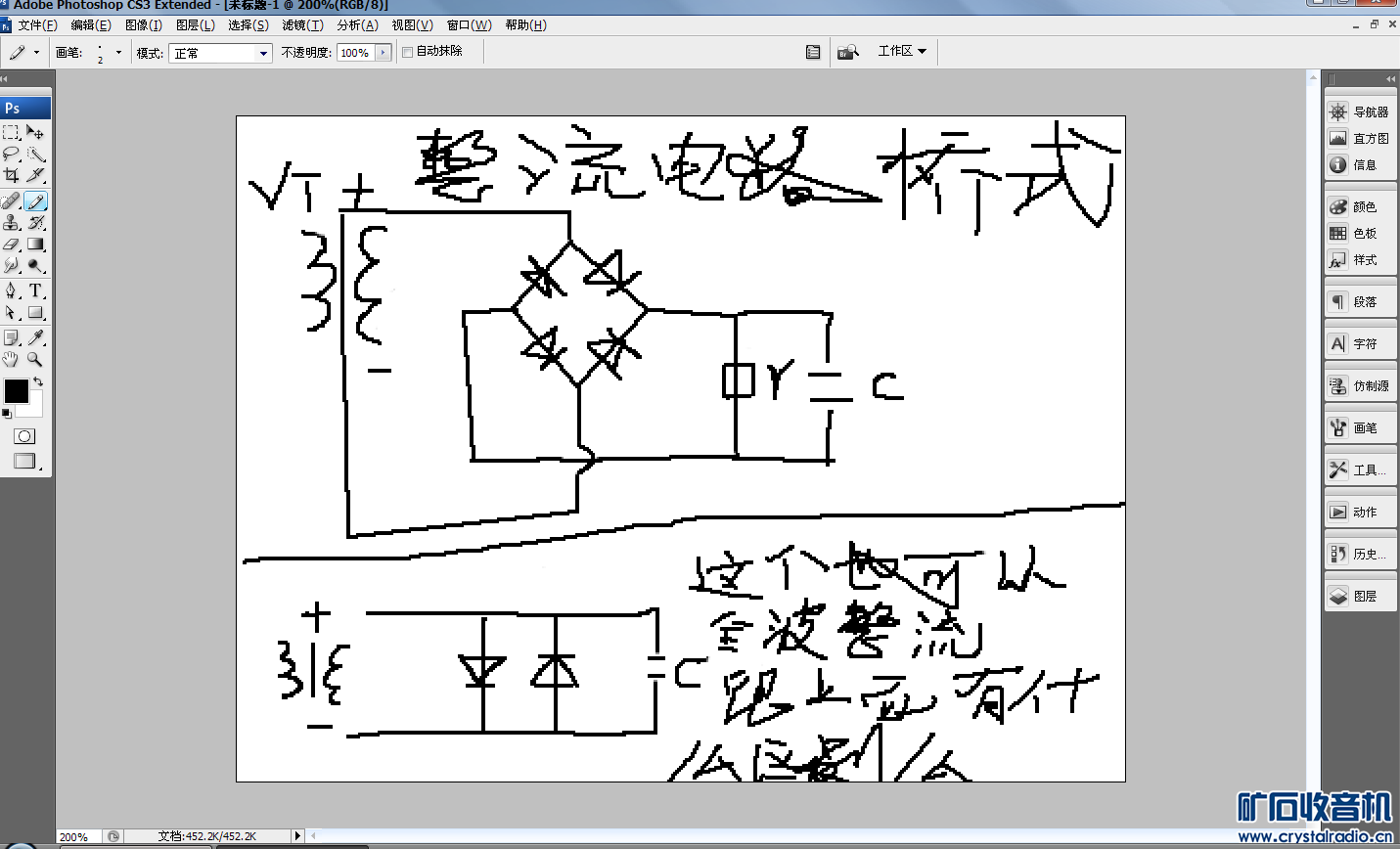

这个问题困扰我好久了百度查了好多资料都不满意这次上线突然想起来了发个图望各位大师帮讲解一下有什么具体不同么尽量通俗易懂些 3Q

dyqhbhghm · 发表于 2018-1-15 13:40:35

只分析上面的4个二极管与下面的两个二极管其他的电容电阻可以忽略

dyqhbhghm · 发表于 2018-1-15 13:44:23

如果说一个二级管只能半波整流那么这两个电路应该都可以正负半周整流啊好像貌似上面是串联下面是并联就这个区别其实下面的也不能算并联因为干路的电流分不了两路也就谈不上干路与分支也就不叫并联

dyqhbhghm · 发表于 2018-1-15 13:45:00

还有一个前提二级管不会被反向击穿

dyqhbhghm · 发表于 2018-1-15 13:45:48

变压器原理好理解就这个桥式整流电路搞的头大

dyqhbhghm · 发表于 2018-1-15 13:47:41

虽然知道实际怎么弄但是不知道具体原理还是不舒服不知道原理学的东西都是死的换个形式又不懂了知道结构与原理想怎么连就怎么连
