ATX电源0-100V无自激改装法（超详细）

whmks

以前的大大们发起了ATX电源改装热潮，受到很多人仿制，但是自激始终是仿制者难过的坎。
现在分三段0-26V、0-50V和0-100V说明改制方法。
      一、0-26V电源的改制，以长城电源为例，其他电源对照图纸改制也方便。
    1、选能正常开机的电源。

    2、认真对照, 拆除不需要的元件。

    3、改换的几个阻容元件见图。

       A、图上标有2.7K的电阻是分压取样电阻，0-26V的电源用4.7K左右，0-50V的电源用2.7K左右，具体在设定最大电压调试时调整；在0.01电阻前接一个2.7K2W左右的泄放电阻，实物图上没有反应出来；电感用原来3.3V用的那个电感；PFC电感不用，在原接PFC电感处接一只开机保护热敏电阻，原机没有，如果接了PFC电感，电压会有所下降，所以不用。

       B、关于设定最高电压。空载时电压可能会到30V，但这是虚电压，带载后会回到28V以下，如果在180W时电压回落到28V，也不能把28V做为最高设定电压，因为此时开关电源的占空比最大，到了极限，输出的波纹很大，不适宜做为最高设定电压。
      C、怎样来设定最高电压。输出电压与开关频率有一定的关联，如果7500的6脚接22K电阻，振荡频率在52K左右，在输出180W时最高电压只能设在24V，再高输出的波纹会大增。如果6脚接18K电阻，振荡频率在61K左右，最高电压就能设在26V。
     E、关于消除自激。除了按图更改阻容元件外（有的大大说在二只可调电位器要接一个0.1的电容，而我试验下来在调流电位器上肯定不能接，接了以后在恒流时不固定的某一段会出现自激，相当明显一试就知）。为了确保在复杂环境下都能无自激工作，电流取样电阻安装的位置也相当重要，一定要安装在7500的16脚附近才更好。
    4、背面的改装见图二张。

    5、改辅助变压器为风扇供电。

    6、改装好的全图。

    7、电压设定调试。按图改装虽然不会有自激，但第一次开机还是要串一个灯泡开机，如果能正常开机（如原机正常，元件没有装错是不会不开机的），接下来把调流电位器调到中间位（有些菜鸟把电流电位器调到最低，再调电压调不动就说坏了），再遂步调电压电位器到最大看电压能否到26V（50V电源是到50V，100V电源是到100V）如果超过就加大4.7K的分压电阻，如果不到就减小阻值。
    8、电流设定调试。此时灯泡一定要拿下开机，先把电压电位器调在中间位然后开机，再把调流电位器调到最低，看电压是否回落，如果电压慢慢回落基本到0V，说明恒流功能正常。然后接上负载慢慢调电流电位器，此时电压和电流都会上升，直到设定的8A电流（虽然能到9A以上，但在5-10V的低压区，功率管功耗太大不安全）如果调到底电压还没有回到开机时的电压，电流还不到8A的就要减小47K阻值，如果没有调到底就到8A就要增加47K阻值。如果没有1K多圈可调电位器，用10K、20K的都可以，只要在电位器上并接一只1.2K左右的电阻，调最大电流就调这只电阻也可以。(26V电源建议设定电流8A，50V的在6-7A，100V的5A）。



whmks

whmks 发表于 2014-11-5 13:17
明天继续上50V电源图

补充内容 (2014-11-6 11:22):

50V电源波形图

仙鹤

楼主能说明是长城哪种型号电源，以便比葫芦画瓢。

whmks

明天继续上50V电源图

补充内容 (2014-11-6 11:22):
0-50V电源已发，在28楼，受图片上传限制，又少传了图片。

补充内容 (2014-11-7 10:56):
50V电源波形图在39楼。

whmks

后天继续100V电源。

补充内容 (2014-11-7 11:15):
100V电源已发，在40楼。

补充内容 (2014-12-2 15:20):

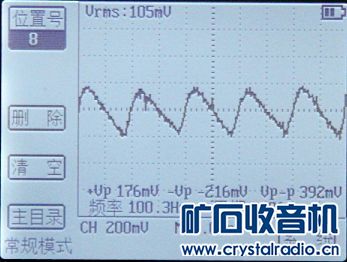

81楼有电压、电流波纹图。
