【原创】没钱也发烧——使用廉价牛的6P14阴极输出功放设计（修订）

robinsondong

版主您好，我想用6n2和6p1仿电子管收音机电路做成完全独立的两路（也就是两个电源变压器）我在网上看了电子管收音机的6n2一半是检波用的，我是看不明白，网上有很多6n2和6p1的电路但都是两个声道各占一半，所以今天看到您的电路，请问您这种一个管子用一个声道和一个管子两个声道的区别，还有就是收音机里的6n2也是只用一半做音频放大吗？我处于仿制阶段，问题幼稚请谅解！

全顺

白居不易 发表于 2016-11-24 09:06
简单计算一下：市电电压为220V，功率P=220X220/Rz  220X220=48400， Rz为初级阻抗，6P1等为5000欧姆，484 ...

输出接成自耦式，喇叭端接一个电容隔直。。

ZHANGDESHI

请教白版

以下文字是瞎想，如果要求不当，就当没说。
若激励管采用6N6，功放管也采用6N6，功放管为6N6并联阴极输出，效果有当如何呢？
6N6本身就是阴极输出管。
假如用6N6并联阴极输出，其输出阻抗和功率如何？
假若用6C19阴极输出，其输出阻抗和功率如何？

这样是否能给没有6P14的朋友再开一条路。
多谢了。

我很赞成没钱也发烧的思想。

白居不易

6N6阴极输出做耳放很好，负载阻抗4~5K，只不过6N6屏压很低，价格也不比6P14便宜。
6N2在收音机里做检波及低放，因为其阴极独立，中频信号接栅极，屏极与阴极接地起屏蔽作用，低放部分可以采用自给偏压，不像6G2那样需要较大栅极电阻。由于双三极管两管性能需保持一致，工艺要求较严，合格率低，因此实际这样做有些浪费。
6C19等管没有试过，本人比较保守，一贯中规中矩，术业有专攻，电子管品种和资源十分丰富，为什么放着专用管不用呢？
功放的最大开销是输出变压器，一定要抓注要害。

全顺

白版，自己推算了一下，用10W电源变压器初次级串联接成自耦式，次级接16欧喇叭用输出电容隔直，反射到初级阻抗是6615欧，用6P1三极接法阴极输出合适么？6P1的阴极电阻要多大？
电源变压器初次级串联接成自耦式，就可以在一定程度上克服初次级没有交叉叠绕造成的互感不够紧密的缺点了吧。。

补充内容 (2016-11-25 17:07):
另外，10W电源变压器初次级串联后直流电阻235欧，不知道作为6P1的阴极电阻合适不。。

补充内容 (2016-11-25 21:04):
另外，由于6P1的跨导是6P14的2.5分之一，用6P1的时候（接成三极）6N6推动是不是还够？

补充内容 (2016-11-25 21:22):
还有，我一个大八角管的五灯机变压器，不知道高压电流够不够。查了半天也没找到八角管的屏流数据。。

白居不易

阴极输出对阻抗要求不严，6P1三极接法负载阻抗仍然可以取5~6K，但是其输出功率不到1W，因此很不划算。直流电阻不够可以串接一个电阻。
6P14输出功率1.9W，负载阻抗3.5K，阴极偏压8V左右，其推动电压=8+√1.9X3500≈90V；6P1输出功率1W，负载阻抗5000，设偏压12V（没有确切参数）推动电压=12+√1X5000≈83V，因此完全可以。
五灯收音机的变压器功率不够。

全顺

我那个变压器可能是老式八脚管的，因为有5V绕组，铁芯截面22X42，应该算比较大的，另外若把原来的两个高压全波绕组各自用二极管接成桥式，每个绕组给一个声道供电，是否可以提高变压器输出能力？

白居不易

无论怎么接，变压器的总功率是不能增加的，我在设计制作6P14三极接法功放时，为了利用27厂的DB-45-160电源变压器（红灯711六灯机上的），连12AT7、12AU7都不敢用，6N6屏流较大，而且为了充分利用其曲线平直部分，所取屏极电压较高，因此普通五、六灯收音机电源变压器功率根本不够。

全顺

白居不易 发表于 2016-11-26 09:36
阴极输出对阻抗要求不严，6P1三极接法负载阻抗仍然可以取5~6K，但是其输出功率不到1W，因此很不划算。直流 ...

请教一下白版如果五灯机变压器不够，那做6N1的功放应该可以吧，看电子管特性，好像6N11的阳极电流比6N1还高，用6N11做功放可行么？

全顺

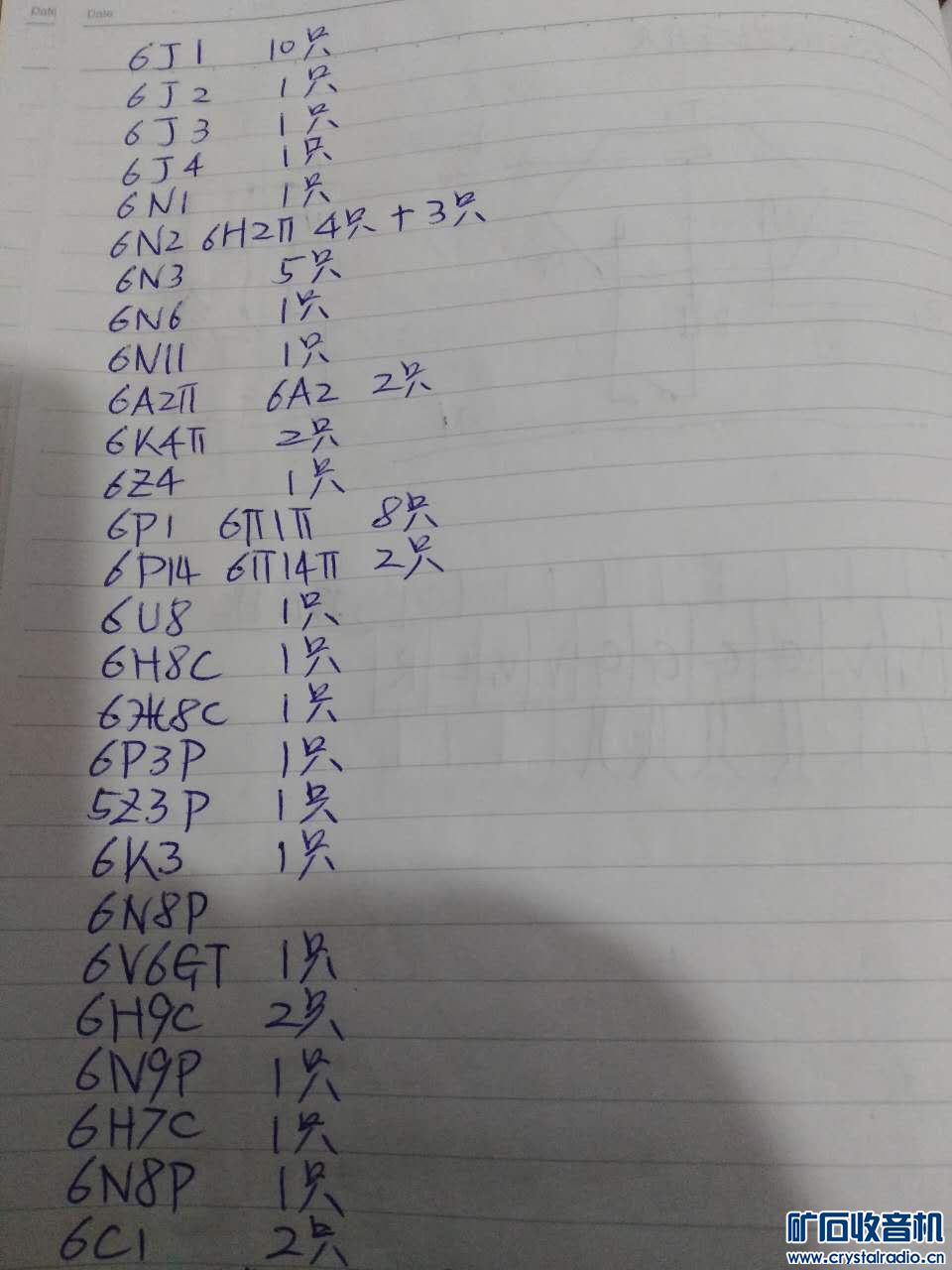

那请教白版，我手里有这些管子，做这个小功放，配五灯机变压器，哪些合适？另外还有几只6922，能做功放输出么？

白居不易

6N11屏压较低。我认为6N2加6P14三极接法，晶体管整流是最大限度。

全顺

白居不易 发表于 2016-11-29 19:09
6N11屏压较低。我认为6N2加6P14三极接法，晶体管整流是最大限度。

6N2.6N6,6P1X2,晶体管整流，行么？用6P1主要是我的变压器换算阻抗5500欧左右，和6P14好像对不上。。

白居不易

有网友需要，顶上去。

进修

支持白老师的观点和设计理念.白老师理论高深,设计步骤清晰,讲解的通俗易懂.

70后大叔

白版一直推荐6P14, 这回帮了JS一把, 现在6P14单只均价30了,  性价比很低, 30元可以玩FU29!!
