大小通吃的电感表，精度还很好

xjw01

注意：电源不要使用开关电源。开关电源干扰大，严重影响大电感测量，甚至造成无法测量。

使用“双6V铁芯铜线变压器”或“铁芯铜线变压器制造的9V直流适配器”或“锂电池”均可。

zy_tu

xjw01 发表于 2012-11-7 09:45
铜柱子不同，把电感接长一点，使之再偏离铜柱子0.5cm就没什么问题。

什么叫“铜柱子不同”？我的理解是“铜柱子不动”将功率电感加长，固定在盒子的一边，远离板子最好，那么我用李兹线重绕后固定在一边就行，反正盒子空间大得很，这不难。电源采用双6V目的是不是提高整流效率？单6V是不是不够？请原谅问得多，问的问题也低级，主要是不是这个专业的爱好者就是这副德性！

qie

zy_tu 发表于 2012-11-7 15:46
什么叫“铜柱子不同”？我的理解是“铜柱子不动”将功率电感加长，固定在盒子的一边，远离板子最好，那么 ...

板上已经安装了两个整流管所以推荐使用双6V的全波整流。

xjw01

zy_tu 发表于 2012-11-7 15:46
什么叫“铜柱子不同”？我的理解是“铜柱子不动”将功率电感加长，固定在盒子的一边，远离板子最好，那么 ...

呵呵，如果担心自己不够专业，暂时不动那个套件。因为我当时测试过的，技术指标本身就不低的。

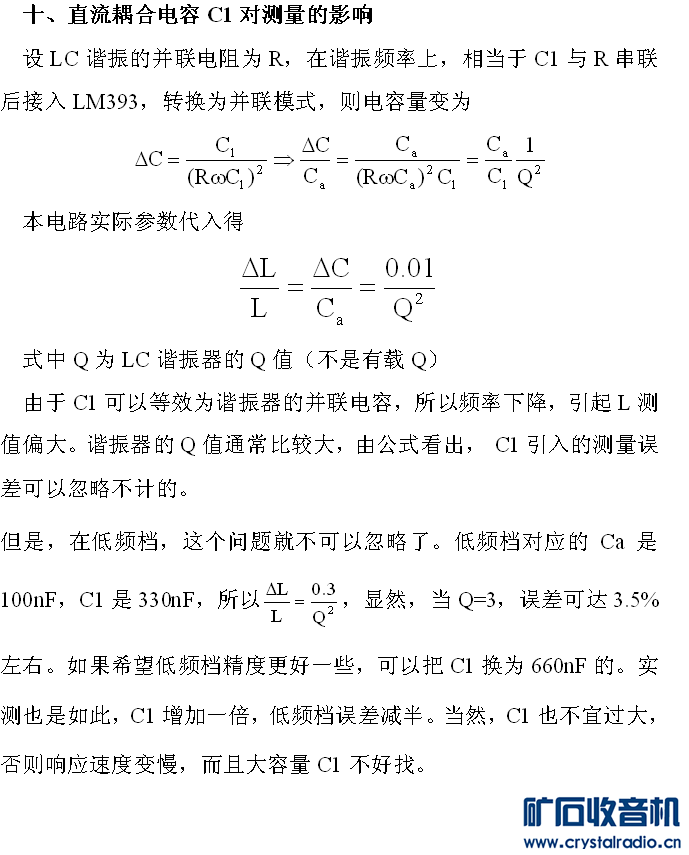

要是想折腾，就按我前而说到的一些方法，改进到最新版本。

原配的那个电感比较大个，易受到分布参数影响。实际上，换个体积小一点的会更好一些，当然也不能太小，不然Q值会出问题。

第一版，虽然屏蔽了电容测量功能，不过，操作上更加简洁。左边测电感，右边测Rd，用起来很方便，而且是直读的，也不用开关切换。

xjw01

zy_tu 发表于 2012-11-7 15:46
什么叫“铜柱子不同”？我的理解是“铜柱子不动”将功率电感加长，固定在盒子的一边，远离板子最好，那么 ...

电源电路，看电路图就明白了。
用双6V
如果用单6V，请把220uF电容换为1000uF

zy_tu

xjw01 发表于 2012-11-7 17:25
电源电路，看电路图就明白了。
用双6V
如果用单6V，请把220uF电容换为1000uF

明白了！再推荐几种所谓的低接触开关的类型，掏宝上自锁开关都类似于现在的开关，不标接触阻值，有一种小日本的六脚自锁琴键开关不知质量是否好点，用在音响上的，强度也大，3元一个！请许老师指下方向！有的放矢找开关，谢谢！

收听者

零件我都买了，不用有些浪费，能不能减去我有的零件，卖我个半成品，我自己再装

LFDZ

学习了 啊 啊

收听者

xjw01 发表于 2012-11-5 20:57

25UH的电感60股线得大概得绕几圈。
4.7MH用27MH的行不行，以前买了很多。
新版程序指的是那个

L.D.XIONG

xjw01 发表于 2012-11-7 17:25
电源电路，看电路图就明白了。
用双6V
如果用单6V，请把220uF电容换为1000uF

http://wenku.baidu.com/view/7e65f1bf960590c69ec3764f.html

xjw01

L.D.XIONG 发表于 2012-11-8 06:52
http://wenku.baidu.com/view/7e65f1bf960590c69ec3764f.html

AD8302比较贵，当时做Q表时，fujiachun也曾推荐过这个芯片，用矢量法测Q。
做扫频仪,就是那个线性检波器不好弄。用AD8302会比较容易解决问题，这东西是微波器件，工作频率极高。

xjw01

收听者 发表于 2012-11-7 23:14
25UH的电感60股线得大概得绕几圈。
4.7MH用27MH的行不行，以前买了很多。
新版程序指的是那个

4.7mH的线拆了，用0.2mm的线重绕即可。
6*8的磁芯最好。

xjw01

xjw01

收听者 发表于 2012-11-7 23:14
25UH的电感60股线得大概得绕几圈。
4.7MH用27MH的行不行，以前买了很多。
新版程序指的是那个

关键是要标定好云母电容的容量。
有条件的话，使用数字电桥。
不然就使用DDS+四位半万用表。
再不行，就买个精密电容来比对。
以上几程方法，都可以标定到0.3%以内精度。

  专用手持电容电感表，其电容档精度好象也不错，qg2007比对了一下手上的一个电容表，与我寄过去的基准电容比对，一字不差（3.252nF电容，可显示为3.25nF，那个表是三位半的）。他也试了一些万用表，都不行。

xjw01

zy_tu 发表于 2012-11-7 18:01
明白了！再推荐几种所谓的低接触开关的类型，掏宝上自锁开关都类似于现在的开关，不标接触阻值，有一种小 ...

记得你好象是要增加电容档，是吗？
按电路图，改一下电路，增加一个4.7mH的电感就可以，这样用原来的开关也可以进行电容档的测量。电容档可以测量100nF以下的电容。你们那批，电容档精度是多少，我没有认真测试。版主测试过，精度还是很好的。
