0.3%精度LCR数字电桥

lnc · 发表于 2012-3-11 20:53:35

本帖最后由 lnc 于 2012-3-11 21:19 编辑

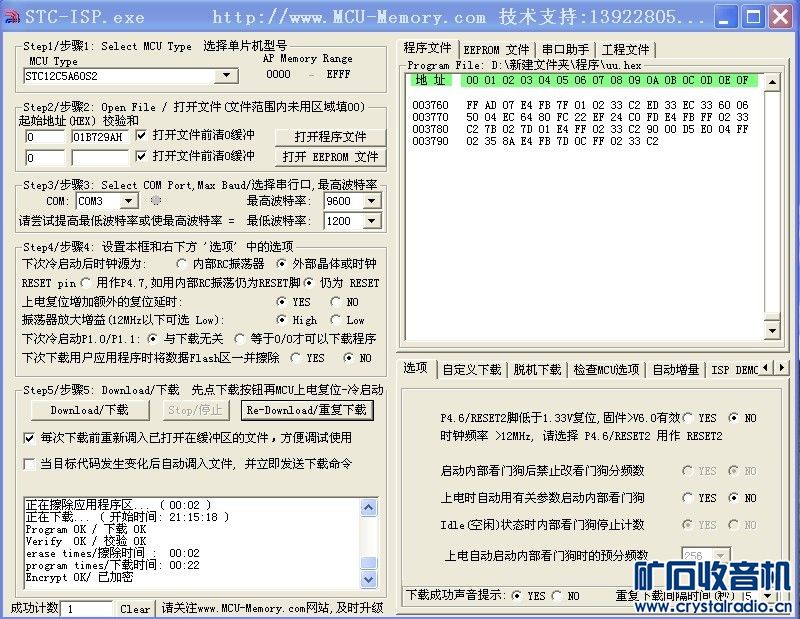

好，明白，谢谢了。是否成功写入？

xjw01 · 发表于 2012-3-11 21:32:03

l987654 发表于 2012-3-11 20:41
测电感，，精度怎么样

大部分电感器的电感量，与频率、测试信号幅度有关系。而且关系很大。
空心线圈在低频时，电感电基本是常数，可以精确测定、比对。
小电感的电感量，引线轻微的一点变化，电感量就会变化很多，也不容易精确测准。

通过几uH至几千uH空芯线圈比对，精度与电容基本上是等精度的。
电阻精度略优于电感与电容。

hlpcn · 发表于 2012-3-11 22:59:06

xjw01 发表于 2012-3-11 18:30
顺丰单号
山东济南的朋友：594128572865
广东汕头的朋友：594128572874

许老师，这个是发给我的吗？
"北京西城的朋友：594128573039"

lianyiqi · 发表于 2012-3-11 23:06:24

不久就能收到，期待中，谢谢许老师。辛苦了.

wei0925 · 发表于 2012-3-12 00:00:34

哇第一个应该是我吧？

xjw01 · 发表于 2012-3-12 08:25:35

本帖最后由 xjw01 于 2012-3-12 08:32 编辑

二线表笔的电参数：
1、表笔并联电容，约每10cm有0.5至1pF，长度按单支笔计算
2、表笔串联电感，约每10cm有0.1uH，长度按回路线长计算，与线径、导线回路形状有一定关系
3、表笔电阻，约15至150毫欧，与线径、线长度紧密关联。

表笔电阻及表笔电容的对测量的影响，大家都会计算，但表笔电感的影响很多人没有正确计算。
比如，表笔电感0.2uH，那么7.8kHz时电抗是10mR
今测470uF电容，他的电抗将是-50mR左右。
受表笔电感的影响，实测到的电抗将是10mR-50mR=-40mR
也就是说，这时，电抗测值将变小20%左右，所得容量会增加20%
因此，用二线法，在7.8kHz测电解电容，容量会变大很多，甚至变大几倍或干脆变为电感。
引线细的电容，电容内部的导线电感更大，更容易变成电感，而不是电容。

如果改用1kHz测量，那么该电容电抗约为400mR，表笔电抗约为1.2mR，显然，表笔电抗可以忽略。
所以测电解，要使用100Hz、1kHz测容量，测电解ESR用7.8kHz

减少或消除表笔电感的方法，就是采用四线法，或者二线法加上短路清零。
因为LCR很灵敏，可以把表笔的参数测出来，所以，开路、短路的视值并非全部无意义，要正确认识低阻档短路与高阻档开路的显示值含义

BFDZM · 发表于 2012-3-12 08:39:41

xjw01 发表于 2012-3-12 08:25
二线表笔的电参数：
1、表笔并联电容，约每10cm有0.5至1pF，长度按单支笔计算
2、表笔串联电感，约每10cm ...

许老师，我要一个，怎么汇款？

xjw01 · 发表于 2012-3-12 09:25:15

支付宝xunmeng04@163.com

BFDZM · 发表于 2012-3-12 09:58:13

xjw01 发表于 2012-3-12 09:25
支付宝

我这里没有顺丰，可否发中通或申通，打170元够吗？内蒙古呼伦贝尔市鄂温克自治旗伊敏河镇五牧场邮编021133

xjw01 · 发表于 2012-3-12 10:25:43

我这边只能发顺丰和邮政。申通在哪里我也不知道。
但邮政离我这边比较远，跑一趟很麻烦。所以我只发顺丰了。
如果以后我还有制作套件的话，到时可以让坛友转发，这样就容易了。

这个方案的表，元件用得太多，做批量很辛苦，价格也降不下来，所以不打算再做了。
若要再做套件，可能得改动一些。

xjw01 · 发表于 2012-3-12 10:29:04

这个表对元件质量依赖强的元件是：
1、STC单片机AD的线性度，今年产的STC不大好
2、CD4053，不同的4053，表现不一样
3、16个精密电阻。

所以，要做好这个表，还是要费点心思的。

xjw01 · 发表于 2012-3-12 11:02:55

这批表拿到手后，先检查看有没有漏焊。
板子上有500个焊点，十几块板子，就会有高达8000个焊点，不小心就会有漏焊（元件插好了，没有上焊）。凭我个人的能力，很难完全复查的。漏焊时，引线不一定和板子连通的，会造成运行不可靠。
我在调试时，出现故障，都是漏焊造成的。有时，漏焊点一时找不出来，是进入调试菜单（menu+L）控制电路的逻辑状，在示波器的辅助下才找到的故障点。
我焊的电路板，一般不会虚焊，这不必担心。
主板连接LCD的线，是使用网线。有的用粗网线，有的用细网线。粗的好，但去除护套皮太困难，所以改用质量差的细线。但也是铜线，不易折断的。如果有拆断，那是当时剥皮时伤了线芯，重焊即可。线细，剥皮时易伤芯。如果按键有反应，屏无反应，有可能是线断了。屏的那一端易断，主板的那端不会断的，因为那一端的线被我固定了。
网线的连接顺序，是按网线的标准顺序连接的，即红、绿、蓝、灰顺序。白线在前，色线在后，也没有交叉。

menu+L与menu+R，实际上是调试/检修菜单。利用它，很容易找出故障点。

wei0925 · 发表于 2012-3-12 14:54:36

快递已经送到家了这速度呵呵晚上回家开玩了

hybbb · 发表于 2012-3-12 15:08:15

jun16 发表于 2012-3-11 15:17
难得有人关注贴片的板子呀谢谢了可以分享的画的不咋滴记住那个mcu的封装画错了你要投板记得改下了 ...

谢谢，有空也折腾折腾，

lnc · 发表于 2012-3-12 15:58:50

xjw01 发表于 2012-3-12 08:25
二线表笔的电参数：
1、表笔并联电容，约每10cm有0.5至1pF，长度按单支笔计算
2、表笔串联电感，约每10cm ...

还有一小问题，以前的程序不会出现此问题，未更新前直接测2200UF25V电容是1.870MF左右（7.8K20欧），更新后反而测出的是电感，觉得以前的程序适合新手，只不过数字不如更新后稳定。
