0.3%精度LCR数字电桥

xjw01 · 发表于 2012-11-25 22:24:11

如果是单片机不兼容，就换一个单片机试试。

墨兰君 · 发表于 2012-11-25 23:30:52

才看到有这么好的东西，有出成品的吗，菜鸟只能拿成品来用了

lnc · 发表于 2012-11-26 00:35:41

继续关注，还没动手。

walf504 · 发表于 2012-11-26 11:42:39

xjw01 发表于 2012-11-25 20:16
我买了3806楼的外壳。

觉得那个测试线的洞有点大，线塞进去后，还会有空隙，得想个办法堵住

啊？？是许老师来我店铺啦？？
额滴神啊~~~我老婆看店，肯定不认得您
您要外壳我得送您，这是必须的
刚才已经通过支付宝操作
谢谢许老师为大家开源这么好的作品
已经退款给您

李友明 · 发表于 2012-11-26 11:44:50

xjw01 发表于 2012-11-25 20:16
我买了3806楼的外壳。

觉得那个测试线的洞有点大，线塞进去后，还会有空隙，得想个办法堵住

我也买了一个，老师我也跟你买了一个盒子，很漂亮，你把频率升为10K就更好了，

我是在这家买的！http://item.taobao.com/item.htm? ... id=21207708492&

[亲] · 发表于 2012-11-26 12:41:16

好贴我也想照着做一个

silentcookie · 发表于 2012-11-26 12:51:07

我元件全换了一遍，现在１００ＨＺ和１ＫＨＺ峰值1836mv，1981mv，7.8Khz档９６mv是哪里出了问题，Ｚ０，Ｚ１，Ｚ２，Ｒ１，Ｒ１Ｘ什么的全校正不了

xjw01 · 发表于 2012-11-26 13:25:43

本帖最后由 xjw01 于 2012-11-26 13:30 编辑

sssshhhh 发表于 2012-11-25 20:03
可选电路一定要去掉吗?

建议去除，自动桥，我测试的结果是100Hz档，相位精度没有提升。

这个版本，主要亮点是“恒阻”电桥。近20年的商品电桥也是采用恒阻的。
有相关文章论述，使用恒阻激励更合理。

半自动桥，无法使用恒阻，原因是老是要量程溢出，量程选择不方便。有的商品电桥也有自动档，同样存在量程选定困难的问题。就是因为使用了恒阻结果，量程选择不对，下臂就溢出了。

自动桥，溢出正好可以做为量程判断，锁定正确量程。

当初设计为变阻结构（每个量程输出电阻不一样），是为了方便手动调试，以便得知电桥内部每一个细节对精度的影响。
现在，每个细节的影响都已明白了，并做成了校准菜单。可以改成恒阻结构了。

xjw01 · 发表于 2012-11-26 13:37:13

小邓发表于 2012-11-25 20:08
许老师,这个测试原理是自由轴法测试是吗,测电容,电感多1秒可以测多少次?有做这方面实验吗?

每秒2次。不过，量程锁定需要一些时间，所以，元件夹上去后，要过几秒钟，测值才稳定下来。类似VC9806+测电阻，要得以最终稳定测值，要等几秒钟。VC86e万用表就快了许多。不过，这个电桥测量小电阻，比万用表强得我，夹一个，准一个，因为它是四线法测量的，不必对接触电阻烦恼。

如果用来大指量筛选元件，速度还是不够的。除非加一个人工锁定量程键。不过，这个电桥是业余使用的，对速度要求不高。

xjw01 · 发表于 2012-11-26 13:45:18

lnc 发表于 2012-11-26 00:35
继续关注，还没动手。

如果用于维修电器，强烈建议改为自动桥，测量效率相差很多的。
自动桥就象一个实用工具了，而不是实验工具。

xjw01 · 发表于 2012-11-26 13:49:20

本帖最后由 xjw01 于 2012-11-26 13:56 编辑

walf504 发表于 2012-11-26 11:42
啊？？是许老师来我店铺啦？？
额滴神啊~~~我老婆看店，肯定不认得您
您要外壳我得送您，这是必须的

你太客气了。我都拍了，你又退款，实在不好意思。
其实，大家得感谢你才对呀。做一个外壳非常麻烦的。我自己做了一个外壳，花了十几元，费了一天功夫，结果还是难看，所以还是用你的好。

因为你做了外壳，有点商品表的样子，所以进一步改进电路很有必要，向商品表的功能看齐。

李友明 · 发表于 2012-11-26 13:59:45

xjw01 发表于 2012-11-26 13:49
你太客气了。我都拍了，你又退款，实在不好意思。
其实，大家得感谢你才对呀。做一个外壳非常麻烦的。 ...

支持，希望升一下频率，然后再可以把供电直接用USB供电！

diy_lcr · 发表于 2012-11-26 18:22:03

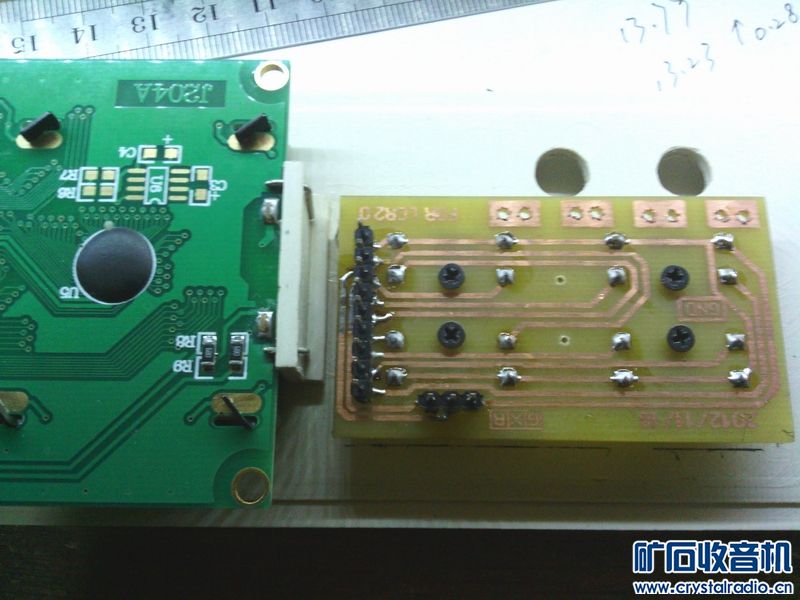

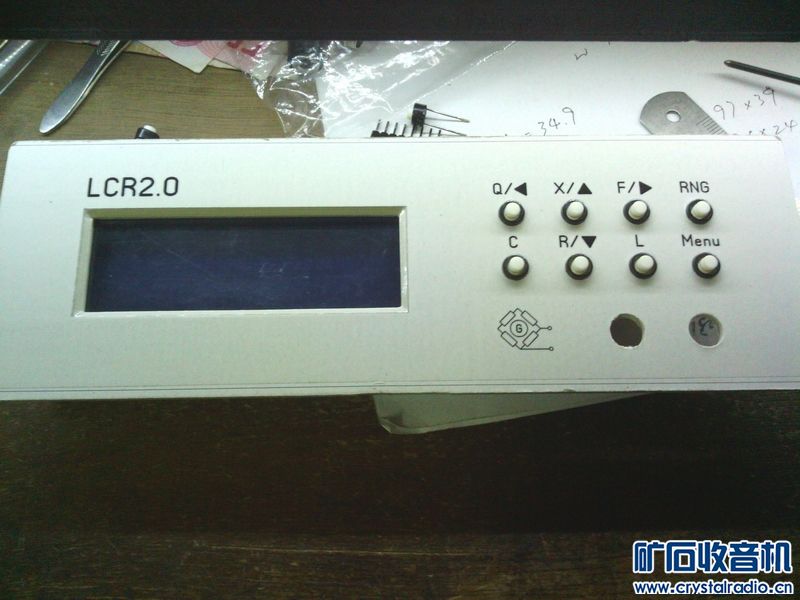

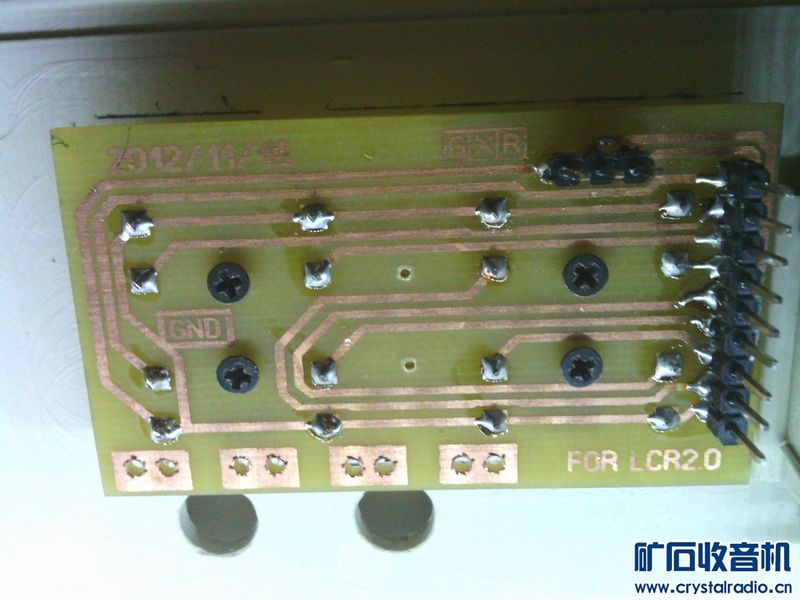

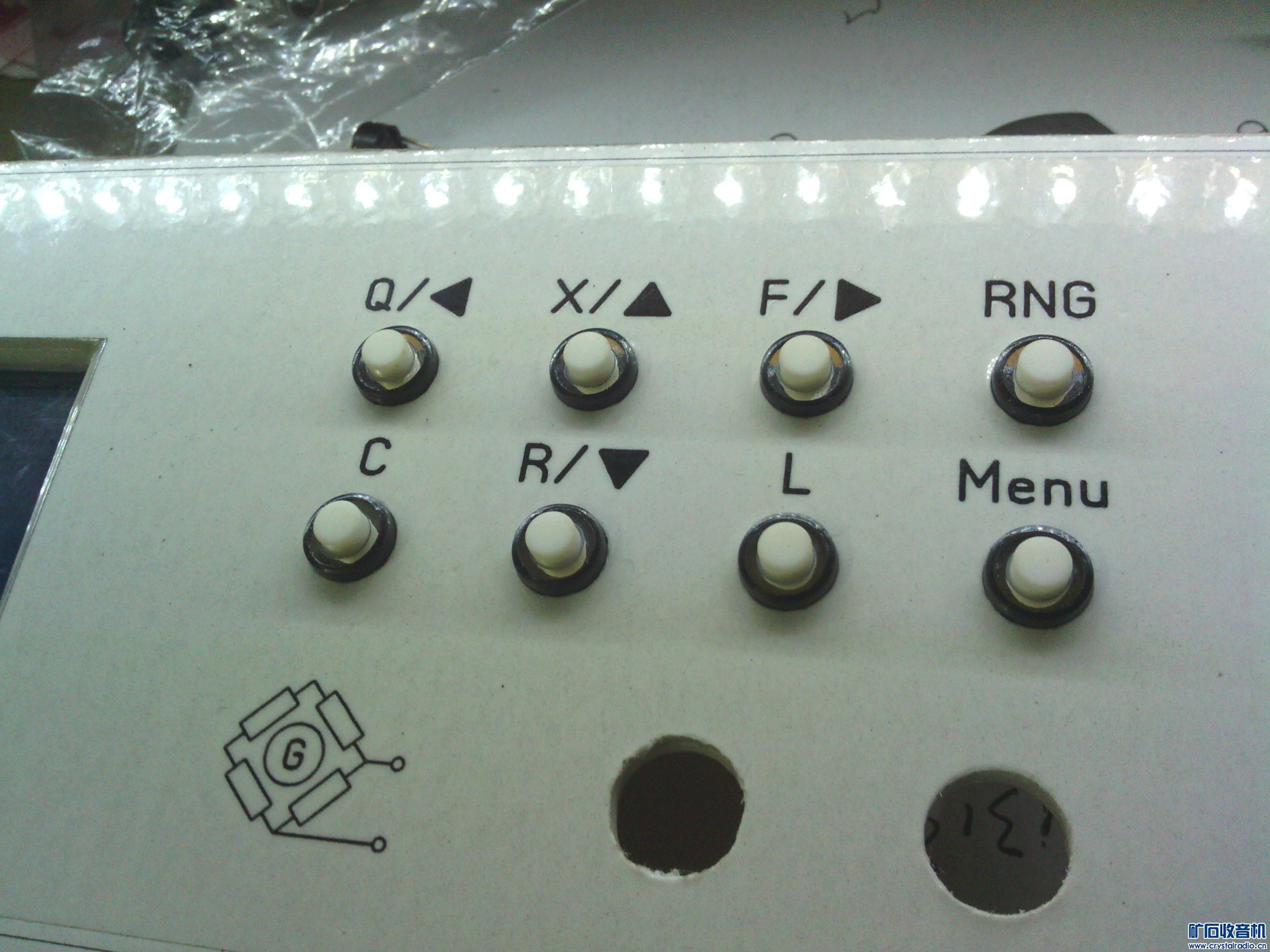

苦苦做外壳的来汇报...

silentcookie · 发表于 2012-11-26 18:41:38

xjw01 发表于 2012-11-26 13:25
建议去除，自动桥，我测试的结果是100Hz档，相位精度没有提升。

这个版本，主要亮点是“恒阻”电桥。 ...

许老师，我把原来的ＰＣＢ焊了又拆，拆了又焊，焊烂了，换了个ＰＣＢ，元件也全换了一遍，现在１００ＨＺ和１ＫＨＺ峰值1836mv，1981mv，7.8Khz档９６mv是哪里出了问题，Ｚ０，Ｚ１，Ｚ２，Ｒ１，Ｒ１Ｘ什么的全校正不了，望抽空回复

xjw01 · 发表于 2012-11-26 19:25:24

1836mV，怎么这么大。
183.6mV就差不多。
7.8k的96mV，是低了一点，这样看你的元件误差有多大。5%误差的话，就会与大家的一样。
这种故障，与单片机本身无关。
Z0、Z1、Z2，通通不能校准，我从来没有遇见过。还是要查一下电路有没有接错。
可以借助调试菜单，然后用示波器逐点查看信号通路。故障点定能找到。不过，这要求对电路的每个细节都有了解。否则，最简单的方法，还是重新制作一台。或者慢慢磨，直到找到故障点。

我制作第一台，是使用9*15cm洞洞板制作的，也不知道接错了多少次，都是使用调试菜单+示波器+万用表检查故障点的。辅以调试菜单，可以应对任意故障。
