0.3%精度LCR数字电桥

xjw01

换档时高速锁定档位。
锁定后，自动切换到低速测量。
速度过快，屏上显示不清楚，液晶速度跟不上，所以降速是必须的，现在的速度刚好。

xjw01

sssshhhh 发表于 2012-11-28 19:54
只在换档时倍速测量
如果一般测量时倍速的话, 稳不稳定呢?

我自测试了一下，恒阻自动桥的综合性能会比原来的高一些。
1、测量速度快。主量程精度几乎不变。
2、方便。夹上去，准确数据就出来了。
3、高阻测量能力比原来的好。

如果你们要改为2004，四行显示，建议加入这个功能：
原量程显示为1、2、3、4，对应40R，1k，10k，100k
实际上，这是不够的。
自动桥的真实量程为：
主量程：
40R
40R*3=120R
40R*9=360R
1k
1k*3=3k
10k
10k*3=30k
100k
100k*3=300k
扩展：
40R/3=13R
40R/9=4.5R
40R/27=1.5R
100k*9=900k
100k*27=2.7M
根据rng及Vz[4]及Vz[5]判定量程
量程=(rng的档位电阻) * (Vz[5]对应增益) / (Vz[4]对应增益）

如rng=2，它对应10k
Vz[4]=0，它对应1，
Vz[5]=1，它对应3，
则，量程=1k*3/1=3k

如rng=1，它对应40
Vz[4]=2，它对应9，
Vz[5]=0，它对应1，
则，量程=40*1/9=4.5欧

sssshhhh

xjw01 发表于 2012-11-28 20:45
我自测试了一下，恒阻自动桥的综合性能会比原来的高一些。
1、测量速度快。主量程精度几乎不变。
2、方 ...

好的, 明白, 谢谢
等我好好研究下.

雅马哈

高手很多啊。我一定也不懂啊

xjw01

gyp2000 发表于 2012-11-28 21:10
如果是这样的话，那原有的量程指示意义也不大了。也没有保留的意义了

并且如此多的扩展量程，显示出来 ...

对于一般使用，量程显示作用不大。
对于精度判断，则有一些作用。
被测器件，主分量如果正好在量程阻值付近，精度会有提升。远离，则精度下降。
这一点，就象万用表那样。
如果被测电阻是205欧，表是2000字，那么此时的测量精度就低一些。如果被测电阻是1900欧，测得的精度就高一些。

reklaw

xjw01 发表于 2012-11-28 20:45
我自测试了一下，恒阻自动桥的综合性能会比原来的高一些。
1、测量速度快。主量程精度几乎不变。
2、方 ...

高阻测量稳定性变好，可能得益于恒定低阻，测试端口受外部噪声干扰的敏感度低了。

ray2003

sssshhhh 发表于 2012-11-28 21:07
好的, 明白, 谢谢
等我好好研究下.

许老师的程序更新到1602自动桥程序高速版， 2004的烧友翘首以待。 元芳，你是怎么看？

lnc

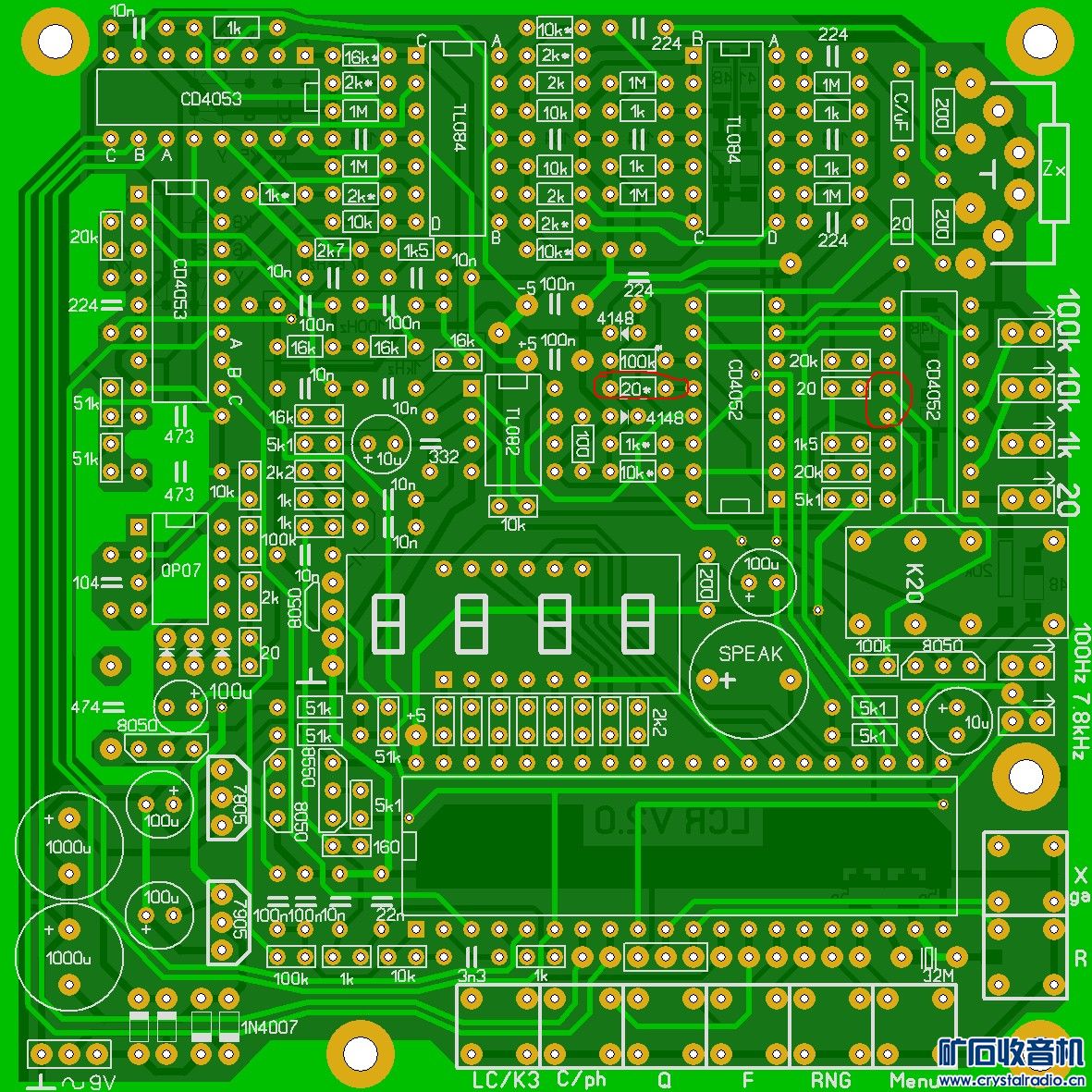

许老师，请看改的是这红线部分吗

xjw01

是的，就是那两个地方。
右红圈那个短路。旁边的20k、1.5k、20k去除
STC的第1脚下面的10k电阻，我的LCR实际采用20k

榴莲

xjw01 发表于 2012-11-29 08:19
是的，就是那两个地方。
右红圈那个短路。旁边的20k、1.5k、20k去除
STC的第1脚下面的10k电阻，我的LCR实 ...

许老师，是不是Rb2、Rb3、Rb4去除，只留Rb1，让上臂只通过20R电阻连接。

xjw01

lnc 发表于 2012-11-29 00:26
许老师，请看改的是这红线部分吗

记得你说过，你主要用来维修。
那么，最好想办法升级此到版本。有效测量速度提升5倍以上。我与sdgd寄过来的商品台表比较，个人觉得DIY的电桥更好用。
1、主参数精度差不多，噪声水平也差不了多少，只是相位精度差一些。
2、操作更简单。
3、不必担心将来不准确，可以自己调校。


如果对精度有要求高，建议更换为09年或10年或11年的STC，ak参数置0

大斧

下臂电阻不能移

美人鱼999

我看了许老师的改动提示，我认为：Ra2,Ra3，Ra4和相关零件不能去掉的。如果不要led,4052可以去掉。
恒阻是指限流，不是指下臂电阻，下臂电阻是量程的基准，不能去掉的。如果不对，欢迎指正。
